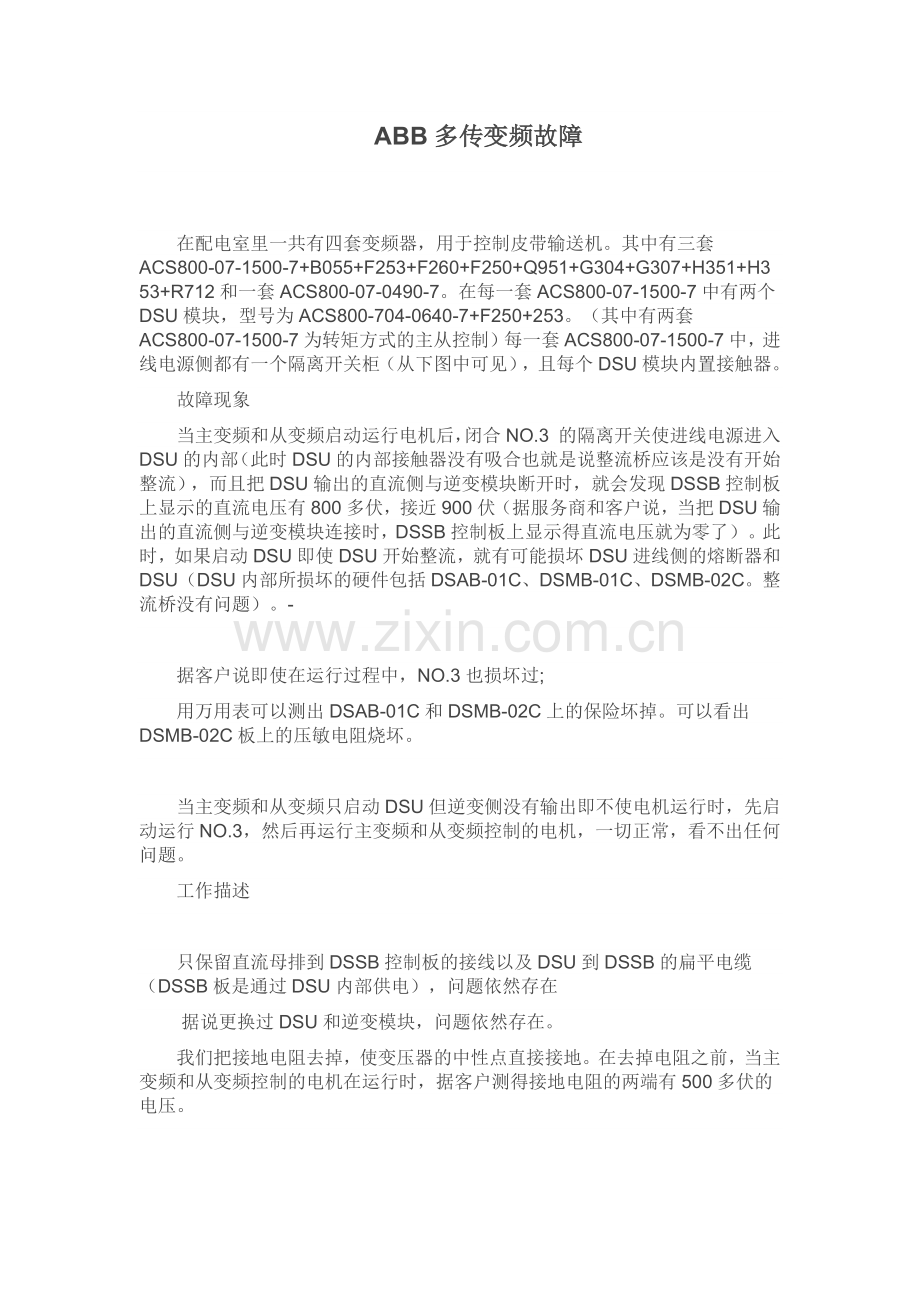

ABB多传变频故障

在配电室里一共有四套变频器，用于控制皮带输送机。其中有三套ACS800-07-1500-7+B055+F253+F260+F250+Q951+G304+G307+H351+H353+R712和一套ACS800-07-0490-7。在每一套ACS800-07-1500-7中有两个DSU模块，型号为ACS800-704-0640-7+F250+253。（其中有两套ACS800-07-1500-7为转矩方式的主从控制）每一套ACS800-07-1500-7中，进线电源侧都有一个隔离开关柜（从下图中可见），且每个DSU模块内置接触器。
故障现象
当主变频和从变频启动运行电机后，闭合NO.3 的隔离开关使进线电源进入DSU的内部（此时DSU的内部接触器没有吸合也就是说整流桥应该是没有开始整流），而且把DSU输出的直流侧与逆变模块断开时，就会发现DSSB控制板上显示的直流电压有800多伏，接近900伏（据服务商和客户说，当把DSU输出的直流侧与逆变模块连接时，DSSB控制板上显示得直流电压就为零了）。此时，如果启动DSU即使DSU开始整流，就有可能损坏DSU进线侧的熔断器和DSU（DSU内部所损坏的硬件包括DSAB-01C、DSMB-01C、DSMB-02C。整流桥没有问题）。-

据客户说即使在运行过程中，NO.3也损坏过;
用万用表可以测出DSAB-01C和DSMB-02C上的保险坏掉。可以看出DSMB-02C板上的压敏电阻烧坏。

当主变频和从变频只启动DSU但逆变侧没有输出即不使电机运行时，先启动运行NO.3，然后再运行主变频和从变频控制的电机，一切正常，看不出任何问题。
工作描述

只保留直流母排到DSSB控制板的接线以及DSU到DSSB的扁平电缆（DSSB板是通过DSU内部供电），问题依然存在
 据说更换过DSU和逆变模块，问题依然存在。
我们把接地电阻去掉，使变压器的中性点直接接地。在去掉电阻之前，当主变频和从变频控制的电机在运行时，据客户测得接地电阻的两端有500多伏的电压。

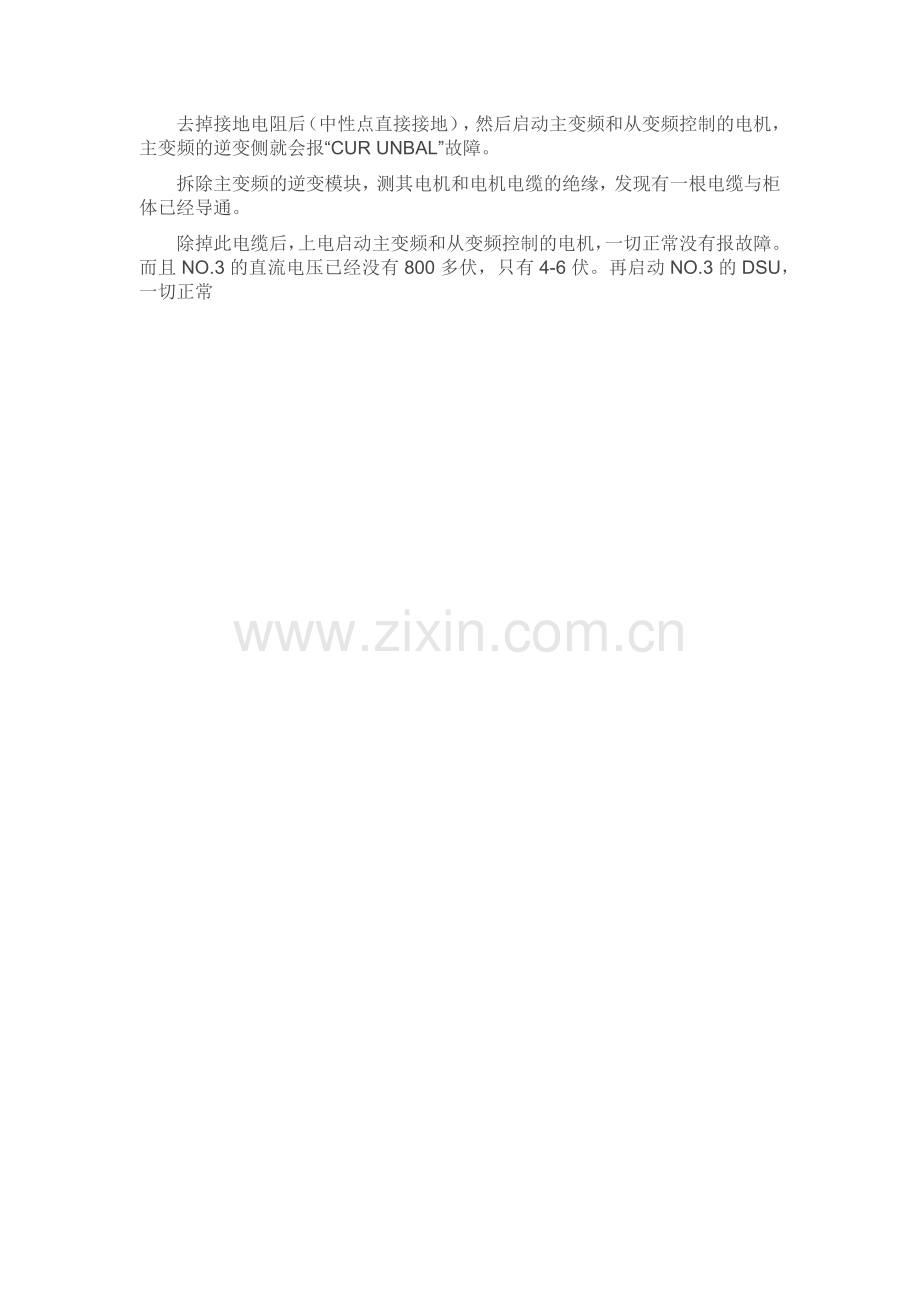

去掉接地电阻后（中性点直接接地），然后启动主变频和从变频控制的电机，主变频的逆变侧就会报“CUR UNBAL”故障。
拆除主变频的逆变模块，测其电机和电机电缆的绝缘，发现有一根电缆与柜体已经导通。
除掉此电缆后，上电启动主变频和从变频控制的电机，一切正常没有报故障。而且NO.3的直流电压已经没有800多伏，只有4-6伏。再启动NO.3的DSU，一切正常
