常用材质
材质的设置不是一成不变的，也不是毫无规律，这里给出的是个大概的参数值，具体的还要配合场景的灯光进行修改，相差不会很大，当然，还有其它很多种调法，这里只介绍VR的调法，希望能起到抛砖引玉的作用。我们生活中最常用的不外乎以下几种：石材、玻璃、布料、金属、木材、壁纸、油漆涂料、塑料、皮革。
一、石材材质
材质分析：石材有镜面、柔面、凹凸面三种
1、镜面石材：表面较光滑，有反射，高光较小
Diffuse （漫反射）- 石材纹理贴图 lOb(XH9
　　Reflect（反射） - 40
Hilight glossiness-0.9
Glossiness（光泽度、平滑度）-1
　　Subdivs（细分） -9
　　2、柔面表面较光滑，有模糊，高光较小
E 8$S0u;`
Diffuse （漫反射）- 石材纹理贴图
　　Reflect（反射） - 40
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-0.85
　　Subdivs（细分） -25
3、凹凸面表面较光滑，有凹凸，高光较小
Diffuse （漫反射）- 石材纹理贴图
　　Reflect（反射） - 40
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-1 Z
　　Subdivs（细分） -9
　　Bump（凹凸贴图） - 15%同漫反射贴图相关联
4、大理石材质
Diffuse （漫反射）- 石材纹理贴图
　　Reflect（反射） -衰减 1
Hilight glossiness-0.9
Glossiness（光泽度、平滑度）-0.95
5、瓷质材质
表面光涌带有反射，有很亮的高光
Diffuse （漫反射）- 瓷质贴图（白瓷250）
　　Reflect（反射） -衰减（也可直接设为133，要打开菲涅尔，也有只给40左右）
Hilight glossiness-0.85
Glossiness（光泽度、平滑度）-0.95（反射给40只改这里为0.85）
Subdivs（细分） -15
最大深度-10
BRDF-WARD（如果不用衰减可以改为PONG）
各向异性：0.5
旋转值为70，
环境：OUTPUT，输出量为3.0

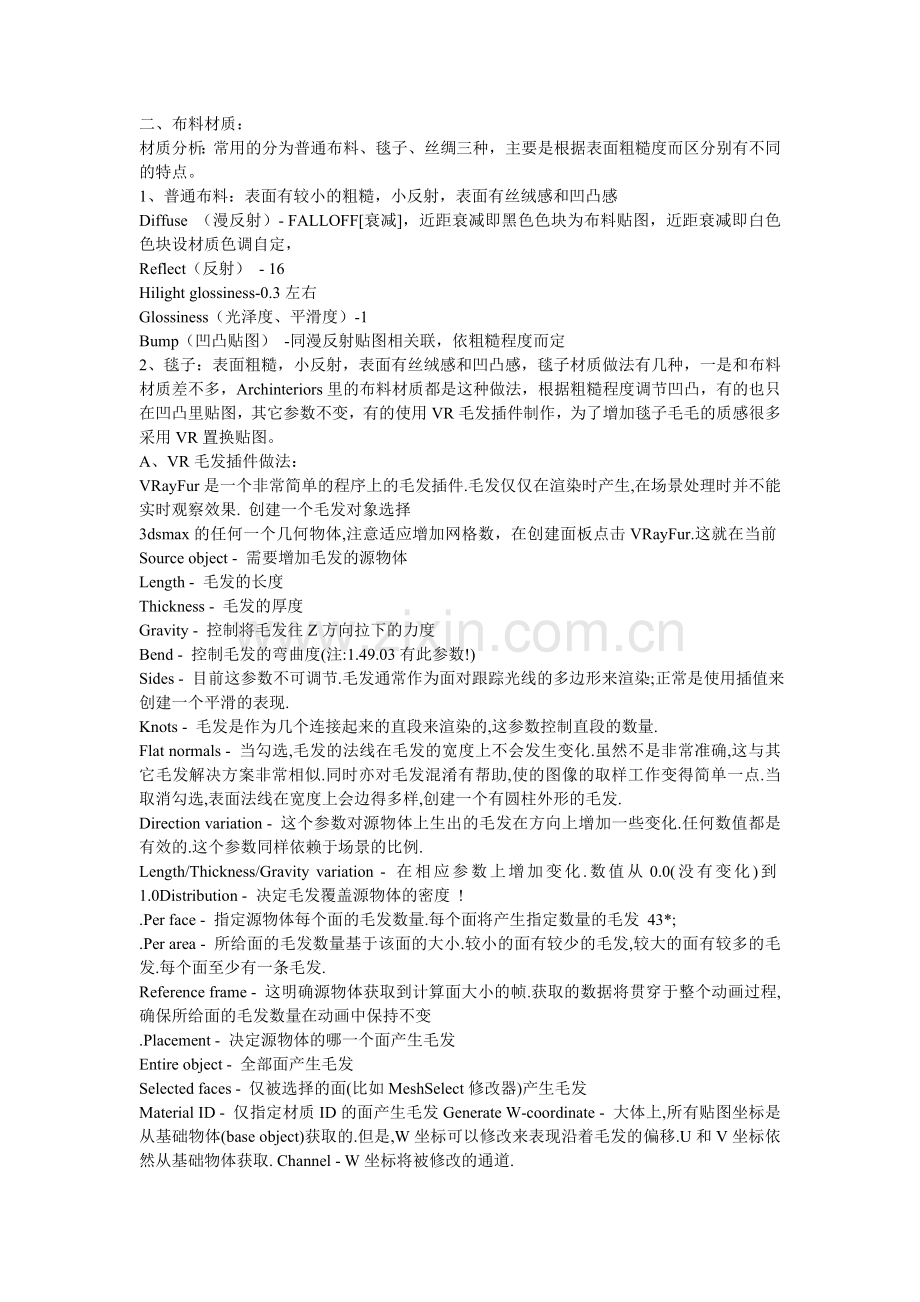

二、布料材质：
材质分析：常用的分为普通布料、毯子、丝绸三种，主要是根据表面粗糙度而区分别有不同的特点。
1、普通布料：表面有较小的粗糙，小反射，表面有丝绒感和凹凸感
Diffuse （漫反射）- FALLOFF[衰减]，近距衰减即黑色色块为布料贴图，近距衰减即白色色块设材质色调自定，
Reflect（反射） - 16
Hilight glossiness-0.3左右
Glossiness（光泽度、平滑度）-1
Bump（凹凸贴图） -同漫反射贴图相关联，依粗糙程度而定
2、毯子：表面粗糙，小反射，表面有丝绒感和凹凸感，毯子材质做法有几种，一是和布料材质差不多，Archinteriors里的布料材质都是这种做法，根据粗糙程度调节凹凸，有的也只在凹凸里贴图，其它参数不变，有的使用VR毛发插件制作，为了增加毯子毛毛的质感很多采用VR置换贴图。
A、VR毛发插件做法：
VRayFur是一个非常简单的程序上的毛发插件.毛发仅仅在渲染时产生,在场景处理时并不能实时观察效果. 创建一个毛发对象选择
3dsmax的任何一个几何物体,注意适应增加网格数，在创建面板点击VRayFur.这就在当前Source object - 需要增加毛发的源物体
Length - 毛发的长度
Thickness - 毛发的厚度
Gravity - 控制将毛发往Z方向拉下的力度
Bend - 控制毛发的弯曲度(注:1.49.03有此参数!)
Sides - 目前这参数不可调节.毛发通常作为面对跟踪光线的多边形来渲染;正常是使用插值来创建一个平滑的表现.
Knots - 毛发是作为几个连接起来的直段来渲染的,这参数控制直段的数量.
Flat normals - 当勾选,毛发的法线在毛发的宽度上不会发生变化.虽然不是非常准确,这与其它毛发解决方案非常相似.同时亦对毛发混淆有帮助,使的图像的取样工作变得简单一点.当取消勾选,表面法线在宽度上会边得多样,创建一个有圆柱外形的毛发.
Direction variation - 这个参数对源物体上生出的毛发在方向上增加一些变化.任何数值都是有效的.这个参数同样依赖于场景的比例.
Length/Thickness/Gravity variation - 在相应参数上增加变化.数值从0.0(没有变化)到1.0Distribution - 决定毛发覆盖源物体的密度 !
.Per face - 指定源物体每个面的毛发数量.每个面将产生指定数量的毛发 43*;
.Per area - 所给面的毛发数量基于该面的大小.较小的面有较少的毛发,较大的面有较多的毛发.每个面至少有一条毛发.
Reference frame - 这明确源物体获取到计算面大小的帧.获取的数据将贯穿于整个动画过程,确保所给面的毛发数量在动画中保持不变
.Placement - 决定源物体的哪一个面产生毛发
Entire object - 全部面产生毛发
Selected faces - 仅被选择的面(比如MeshSelect修改器)产生毛发
Material ID - 仅指定材质ID的面产生毛发Generate W-coordinate - 大体上,所有贴图坐标是从基础物体(base object)获取的.但是,W坐标可以修改来表现沿着毛发的偏移.U和V坐标依然从基础物体获取. Channel - W坐标将被修改的通道.
选择物体上创建了一个毛发对象.选择毛发在属性面板调节参数.
B、VR置换地毯 D+7
首先建立切角长方体，设置好倒角，第二步在漫反射中加入地毯贴图，不给凹凸，但还给贴图是为了设置UVM坐标关联，第三步是给物体贴坐标，注意坐标高度和切角长方体的高度协调，第四步加入VR置换，关联凹凸贴图，调节数量
三、丝绸材质：既有金属光泽；表面相对光滑，又有布料特征
Diffuse （漫反射）- FALLOFF[衰减]，近距衰减即黑色色块为布料贴图，近距衰减即白色色块设材质色调自定，
Reflect（反射） - 17
Hilight glossiness-0.77
Glossiness（光泽度、平滑度）-0.85
Bump（凹凸贴图） -同漫反射贴图相关联，依粗糙程度而定
四、木材材质：表面相对光滑，有一定的反射，带凹凸，高光较小，依据表面着色可分为亮面、哑面两种
1、 亮面清漆木材
Diffuse （漫反射）- 木纹贴图
Reflect（反射） -18-49
Hilight glossiness-0.84
Glossiness（光泽度、平滑度）-1
2、哑面实木（常用于木地板） 1
Diffuse （漫反射）- 木纹贴图 ,
Reflect（反射） -44
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-0.7-0.85
3、其它
Diffuse （漫反射）- 木纹贴图
Reflect（反射） -衰减
Hilight glossiness-0.8
Glossiness（光泽度、平滑度）-0.85
五、金属材质
（一）、不锈钢材质：
材质分析：表面相对光滑，高光小，模糊小，分为镜面、拉丝、磨砂三种 q
1、亮光不锈钢
Diffuse （漫反射）- 黑色
Reflect（反射） -150
Hilight glossiness-1
Glossiness（光泽度、平滑度）
Subdivs-15
2、 拉丝不锈钢
Diffuse （漫反射）- 黑色
Reflect（反射） -衰减，在近距衰减中加入拉丝贴图
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-0.8 _
Subdivs-12
3、 磨砂不锈钢：
Diffuse （漫反射）- 黑色
Reflect（反射） -衰减，在近距衰减和远距衰减保持默认 B3
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-0.7
Subdivs-12 ;
（二）铝合金材质
铝合金:
Diffuse （漫反射）- 124
Reflect（反射） -86
Hilight glossiness-0.7
Glossiness（光泽度、平滑度）-0.75
Subdivs-25
BRDF[各向异性] WARD[沃德]
六、油漆材质：可分为光亮油漆、无光油漆
材质分析：光亮油漆表面光滑，反射衰减较小，高光小，无光油漆如乳胶漆，乳胶漆表面有些些粗糙，有凹凸
1、光亮油漆
Diffuse （漫反射）- 漆色
Reflect（反射） -15（只是为了有点高光）
Hilight glossiness-0.88
Glossiness（光泽度、平滑度）-0.98
凹凸：
2、乳胶漆材质：
Diffuse （漫反射）- 漆色
Reflect（反射） -23（只是为了有点高光）
Hilight glossiness-0.25
Glossiness（光泽度、平滑度）-1
取消反射追踪
七、皮革材质
材质分析：表面有较柔和的高光，有一点反射，表面纹理很强
Diffuse （漫反射）- 皮革贴图
Reflect（反射） -35
Hilight glossiness-0.65（也有为0.4左右的）
Glossiness（光泽度、平滑度）-0.75
Subdivs-16
最大深度：3（这样设置反射较柔和）
凹凸：45%与漫反射相关联
八、塑料材质：
材质分析：表面光滑，有反射，高光较小
Diffuse （漫反射）- 塑料颜色或贴图
Reflect（反射） -衰减
Hilight glossiness-0.85
Glossiness（光泽度、平滑度）-0.95
Subdivs-16
最大深度：8（这样设置反射更亮）
环境：OUTPUT，输出值3 _
九、壁纸、纸
Diffuse （漫反射）- 壁纸贴图
Reflect（反射） -30
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-0.5
最大深度：1（这样设置反射更亮）
取消光线跟踪
十、玻璃材质：
材质分析：表面光滑，有一定高光，透明有反射和折射现象
Diffuse （漫反射）- 黑色
Reflect（反射） -衰减
Hilight glossiness-1
Glossiness（光泽度、平滑度）-0.95
Subdivs-3
Glossiness（光泽度） -1.0
Refract（折射） -252
Glossiness（光泽度） -1.0
雾退出色：一般玻璃的颜色都是在这里进行设置 -
雾倍增值：0.01(这里应当注意，默认1.0太大，直接影响玻璃效果)
IOR-1.517 ,S7
Subdivs-50

第二节、其它
一、 半透明材质
半透明材质
Diffuse （漫反射）- 白色
Reflect（反射） -默认
Hilight glossiness-默认
Glossiness（光泽度、平滑度）-默认
Refract（折射） -衰减
Glossiness（光泽度） -默认，勾选影响阴影，让光线透过
IOR-1.2(窗纱1.01，玻璃1.5，砖石2.4，有色可在白色部分进行修改)
二、镜子材质
Diffuse （漫反射）- 50
Reflect（反射） -150
Hilight glossiness-关闭
Glossiness（光泽度、平滑度）-0.94
Subdivs-5
Refract（折射） -0
Glossiness（光泽度） -1.0
IOR-2.97
Subdivs-50
BRDF-WARD
VRAY阳光使用方法
说一下重点参数和常用数值
turbidity (混浊度) 指空气中的清洁度数值越大阳光就越暖..一般情况下.白天正午的时候 数值为3到5,下午的时候为6到9 ),傍晚的时候可以到15.最值为20, `
要记住.阳光的冷暖也和自身和地面的角度有关.越垂直越冷,角度越小越暖.
第二个参数
ozone{臭氧}一般对阳光没有太多影响,对VR的天光有影响,一般不调.
第三个最主要.就是强度intensity multplier 一般时候和第一个参数有关
第一个参数越大阳光就越暖也就越暗,就要加大这个参数.一般的进时候.为0.03到0.1
要反复试.
size multplier 是指太阳的大小,太阳越大也就是这个参数越大就越会产生远处虚影效果.
一般的时候这个参数为3到6,这个参数与下面的参数有关
就是shadow subdivs(阴影细分).size multplier 值越大shadow subdivs的值就要越大.因为
当物体边有阴影虚影的时候.细分也就越大,不然就会有很多噪点.
一般的时候数值为6到15
shadow bias是阴影偏移.这个参数和MAX的灯的原理是一样的.
最后一个photon emit radius 是对VRsun本身大小控制的对光没有影响.不用管了.
总结以上的分析
turbidity (混浊度)和intensity multplier(强度) 要相互调,因为它们相互影响.
size multplier (太阳的大小)和shadow subdivs(阴影细分)要相互调
还有一点最主要的就是上面的经验值和解释只针对MAX相机
对于VR相机来说就不灵了.
RAYMTL为VRAY标准材质

漫射：相当于物体本身的颜色

反射：黑与白的过度，受颜色的影响很小，越黑反射越小，反之越白反射越大。

在黑天，所有的物体都是黑色的，因为没有光，白天因为有光，太阳光由三种颜色，光

照到物体上，其他的颜色被物体所吸收，反射出物体本身的颜色，所以我们就看到物体。

折射：透明、半透明、折射：当光线可以穿透物体时，这个物体肯定时透明的。纸张、塑料、蜡烛等物体在光的照射下背光部分会出现“透光”现象即为半透明。由于透明物体的密度不同，光线射入后会发生偏转现象，这就是折射，比如水中的筷子。而不同密度的物体折射率不同。

墙面漆 漫射245 发光贴图于灯光缓存 反射 20-25 高光 0.25

选项去掉第一个 提高渲染速度 VR 是双面显示材质的，可以去掉，细分12-16

顶面，和墙面一样，细分12-16

白色油漆，漫射255 ，反射25-30 ，高光0.85-0.88，光泽0.9，细分16

皮革材质测试渲染：创建一个地面，创建，VR，平面，

HDRI 光照贴图，倍增器 1.0 球形环境贴图 CTRL+C快速建摄像机。

漫射一个相对白的颜色，可以偏米**，反射20-45之间，皮革的发亮程度，（如果是红色，需要复制一个到衰减里的第一个。）

在反射里给一个衰减效果，非聂耳反射。高光0.6。

光泽度0.7。0.6-0.75之间

地毯材质：标准材质漫射给一个纹理的颜色，置换中给一个地毯的材质，25，给一个毛发的材质，就是带毛毛的。其他的不用调节，VR毛发在8-15之间，平铺参数默认1.0改为2.0。

液晶电视：TV-1 塑料漫射，一个浅蓝的颜色，反射40--70之间，0.9高光，光泽度0.8，非聂耳打开，不然材质会像金属一样。

TV-2 黑塑料，相当于音响，漫射黑色，反射20，高光0.6 光泽度0.7

TV-3 标志 漫射白色，反射20 高光0.8 光泽度0.9

TV-4 屏幕 漫射黑色，反射160-220 非聂耳 高光0.9 光泽度0.98 给它一个VR灯光贴图，

玻璃瓷器和金属材质:玻璃 漫射前蓝色，反射180-220（反射越高，效果越好） 非聂耳 （如果不勾选就会像钢制的效果） 高光0.88 光泽度1 细分16 折射240-250。折射率表1.7（默认也行） 影响阴影打开（一般有透明的材质都需要打开这个） 烟雾颜色(烟雾的颜色在这里就是玻璃的颜色，颜色越重，玻璃的颜色就越重。)

瓷器，漫射前白色（可以自己调节。），反射180-220（反射越高，效果越好）非聂耳 （如果不勾选就会像钢制的效果） 高光0.88 光泽度0.9 细分8

金属,漫射蓝黑色，反射180-220 高光1 光泽度0.75

镜子和金属很相近，没有光泽度。漫射为纯黑。

清漆木材材质：（光亮材质）漫射给一个贴图，颜色可以默认。反射20--30 高光0.85 光泽度1 细分8

（磨砂材质）漫射给一个贴图，颜色可以默认。反射45 高光0.85 光泽度0.9 细分8

木地板材质：

光亮木地板材质和磨砂木材挺像的，漫射给一个贴图，颜色可以默认。反射20--30 高光0.85 光泽度1 细分8

磨砂木地板材质和磨砂木材挺像的，漫射给一个贴图，颜色可以默认。反射45 高光0.85 光泽度0.85细分8

较清晰的木地板材质的方法，用一个插件，点击漫射贴图，位图形式，给一个颜色校正插件，COLORCORRECT 亮度-0 5 对比度110左右，

凸凹位图，黑白的图片，将漫射复制，点击进去，将其改为单色，8--12 之间，（）太大影响速度

在环境中给一个输出命令，输出是加高物体的亮度，（可以不加，影响速度）

普通布料材质制作：漫射给一个贴图，颜色可以默认。其他的都不需要调节，凹凸中给一个相同的贴图，

适用于沙发，床单，

绒布布料材质：边缘微带发光，漫射给一个衰减，非聂耳衰减，颜色可以默认。其他的都不需要调节，凹凸中给一个相同的贴图，前景色给一个绒布的贴图，混合曲线，点击右键改成贝塞尔，调亮，

进入贴图的子目录，将其位图形式给一个颜色校正，亮度0 5 110（这样会得到一个更加真实的效果）

丝绸布料材质：和绒布有些类似， 漫射给一个衰减，非聂耳衰减，颜色可以默认。其他的都不需要调节，混合曲线，点击右键改成贝塞尔，调亮，反射20--25，高光0 7 磨砂0 8 漫射给一个位图

进入贴图的子目录，将其位图形式给一个颜色校正，亮度-0 5 110

一、各种常用材质的调整

1、亮光木材 ： 漫射：贴图 反射：35灰 高光：0.8

亚光木材 ： 漫射：贴图 反射：35灰 高光：0.8 光泽（模糊）：0.85

2、镜面不锈钢：漫射：黑色 反射：255灰

亚面不锈钢：漫射：黑色 反射：200灰 光泽（模糊）：0.8

拉丝不锈钢：漫射：黑色 反射：衰减贴图（黑色部分贴图） 光泽（模糊）：0.8

3、陶器： 漫射：白色 反射：255 菲涅耳

4、亚面石材： 漫射：贴图 反射：100灰 高光：0.5 光泽（模糊）：0.85 凹凸贴图

5、抛光砖： 漫射：平铺贴图 反射：255 高光：0.8 光泽（模糊）：0.98 菲涅耳 要贴图坐标

普通地砖： 漫射：平铺贴图 反射：255 高光：0.8 光泽（模糊）：0.9 菲涅耳

6、木地板： 漫射：平铺贴图 反射：70 贴图6x60 光泽（模糊）：0.9 凹凸贴图

7、清玻璃： 漫射：灰色 反射：255 折射255 折射率1.5

磨砂玻璃： 漫射：灰色 反射：255 高光：0.8 光泽（模糊）：0.9

折射255 光泽（模糊）：0.9 光折射率1.5

8、普通布料: 漫射：贴图 凹凸贴图

绒布: 漫射：衰减贴图 置换 给贴图 降低置换参数 要贴图坐标

毛发地毯：先建一个平面 1500*2000 然后给澡啵 40 Z 140 然后给个VR毛发

9、皮革： 漫射：贴图 反射：50 高光：0.6 光泽（模糊）：0.8 凹凸贴图 贴图坐标

10、水材质： 漫射：黑色 反射：255 衰减 菲*耳打勾 折射：255 折射率1.33 烟雾颜色 浅青色厌恶倍增 0.01

凹凸贴图：澡波 350 凹凸 20

11、纱窗： 漫射：颜色 白色 折射：灰白贴图 折射率1 接收GI：2
