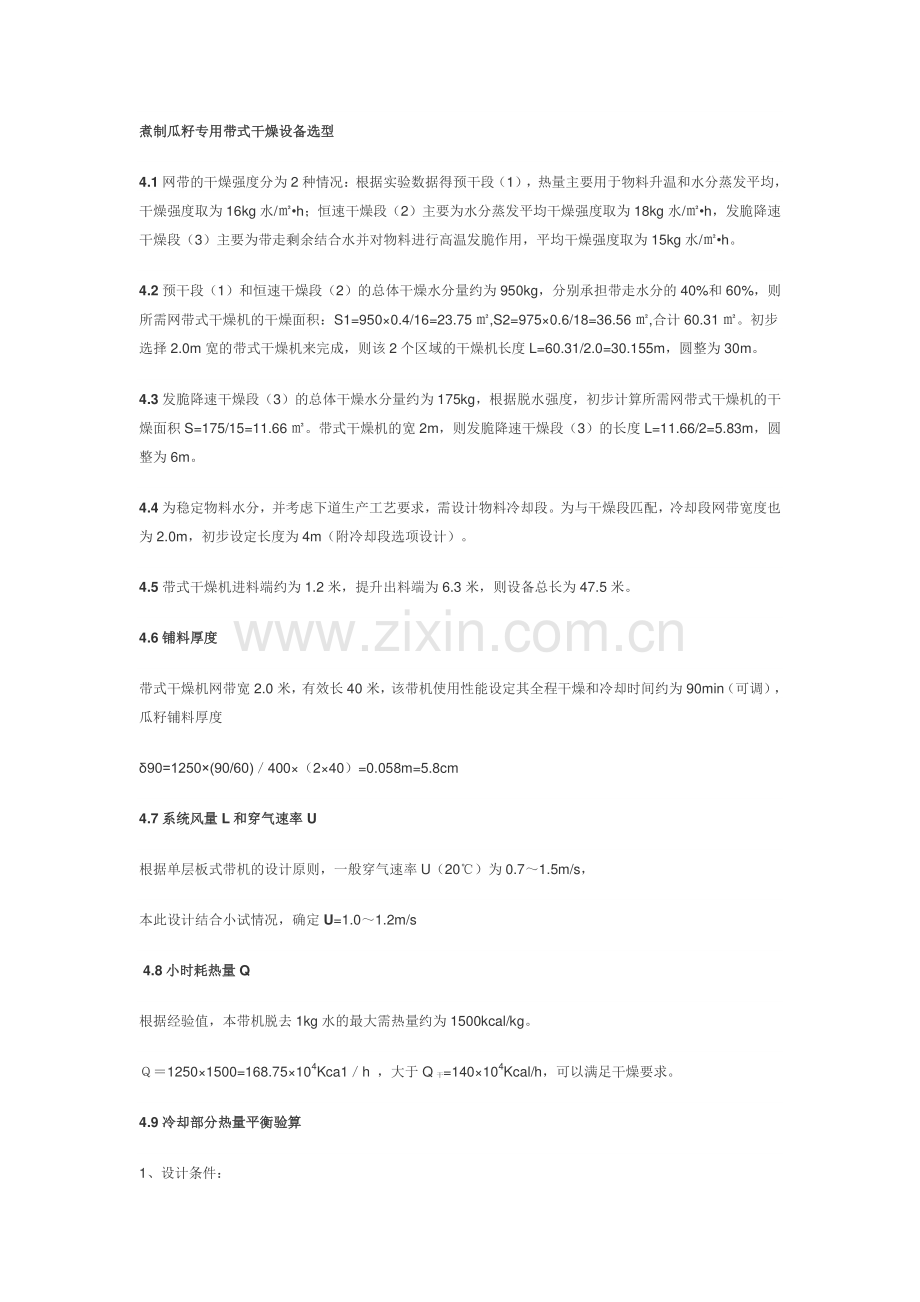

煮制瓜籽专用带式干燥设备选型4.1网带的干燥强度分为2种情况：根据实验数据得预干段（1），热量主要用于物料升温和水分蒸发平均，干燥强度取为16kg水/h；恒速干燥段（2）主要为水分蒸发平均干燥强度取为18kg水/h，发脆降速干燥段（3）主要为带走剩余结合水并对物料进行高温发脆作用，平均干燥强度取为15kg水/h。4.2预干段（1）和恒速干燥段（2）的总体干燥水分量约为950kg，分别承担带走水分的40%和60%，则所需网带式干燥机的干燥面积：S1=9500.4/16=23.75,S2=9750.6/18=36.56,合计60.31。初步选择2.0m宽的带式干燥机来完成，则该2个区域的干燥机长度L=60.31/2.0=30.155m，圆整为30m。4.3发脆降速干燥段（3）的总体干燥水分量约为175kg，根据脱水强度，初步计算所需网带式干燥机的干燥面积S=175/15=11.66。带式干燥机的宽2m，则发脆降速干燥段（3）的长度L=11.66/2=5.83m，圆整为6m。4.4为稳定物料水分，并考虑下道生产工艺要求，需设计物料冷却段。为与干燥段匹配，冷却段网带宽度也为2.0m，初步设定长度为4m（附冷却段选项设计）。4.5带式干燥机进料端约为1.2米，提升出料端为6.3米，则设备总长为47.5米。4.6铺料厚度带式干燥机网带宽2.0米，有效长40米，该带机使用性能设定其全程干燥和冷却时间约为90min（可调），瓜籽铺料厚度90=1250(90/60)400（240）=0.058m=5.8cm4.7系统风量L和穿气速率U根据单层板式带机的设计原则，一般穿气速率U（20）为0.71.5m/s，本此设计结合小试情况，确定U=1.01.2m/s4.8小时耗热量Q根据经验值，本带机脱去1kg水的最大需热量约为1500kcal/kg。12501500=168.75104Kca1h ，大于Q干=140104Kcal/h，可以满足干燥要求。4.9冷却部分热量平衡验算1、设计条件：物料量G=1250Kg/h；进料温度（干燥后最高温度）：1=60，出料温度2=35，水份视为不变。设定冷却风条件：T0=20，平均出风:T1=35。2、冷却风量依据初步设计尺寸，冷却段风量L=240.53600=14400m3h 注：穿气速率取0.5m/s冷却风形式为直进直排形式，该排出风可作为干燥系统的进风，这样提高干燥系统的进风温度，以起节能减排之功效。 3、热量平衡 Q放=Q吸 Q吸= G物0.4（1-2）=12500.4（60-35）=12500Kcal/h 物料的比热取0.4 kcal/kg. Q放=144000.241.2（35-20）=62200 Kcal/h 注：当环境温度为30时，Q放=144000.241.2（35-30）=20736 Kcal/h Q放 Q吸,完全可以满足冷却要求。联系电话：[phone] 88968881传真：[phone]电子邮件：LM联系地址：常州郑陆和平工业园邮编：213114主页：www.china-
