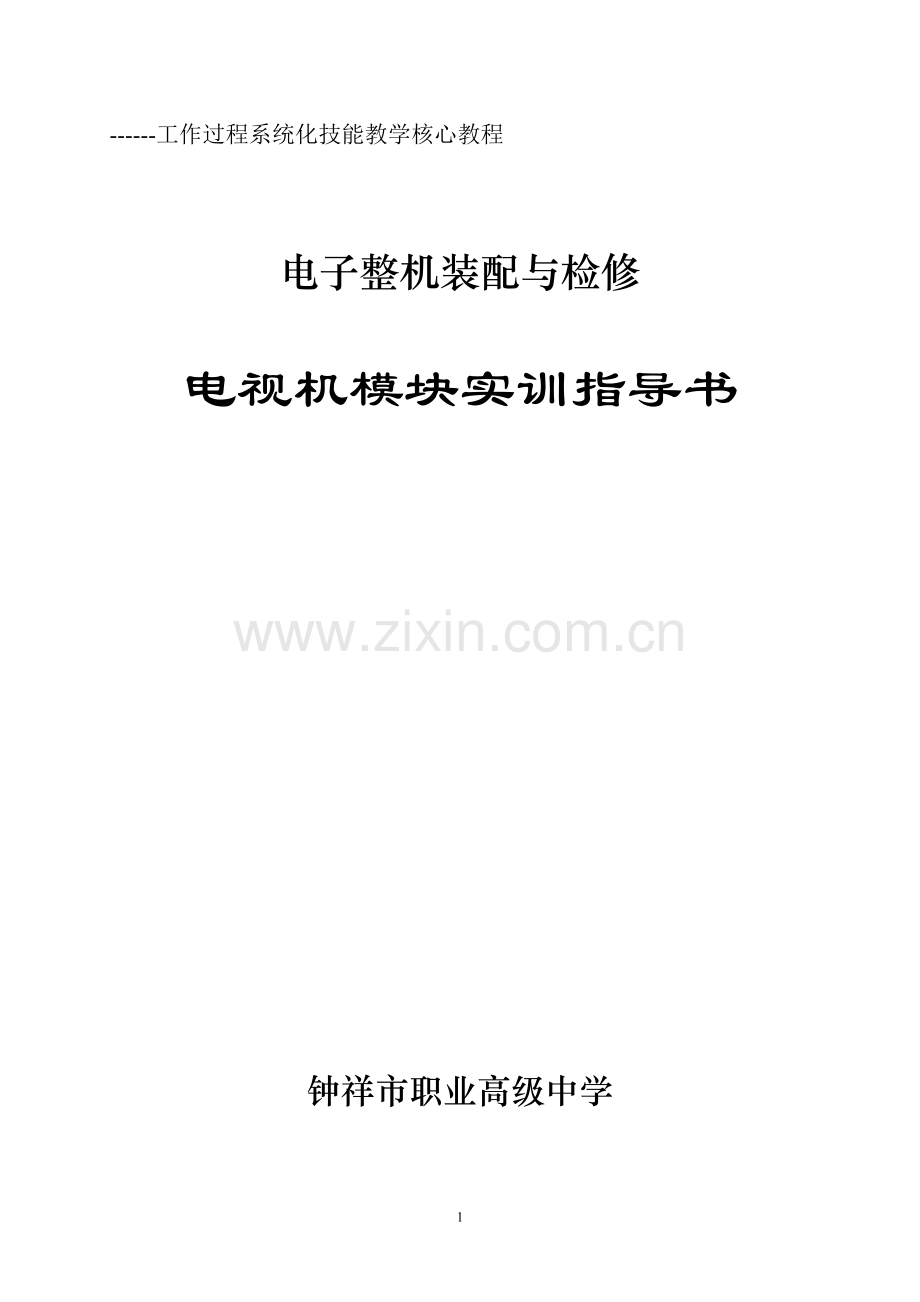

电子整机装配与检修电视机模块实训指导.doc

------工作过程系统化技能教学核心教程

电子整机装配与检修

电视机模块实训指导书

钟祥市职业高级中学

电视机整机装配与维修实习

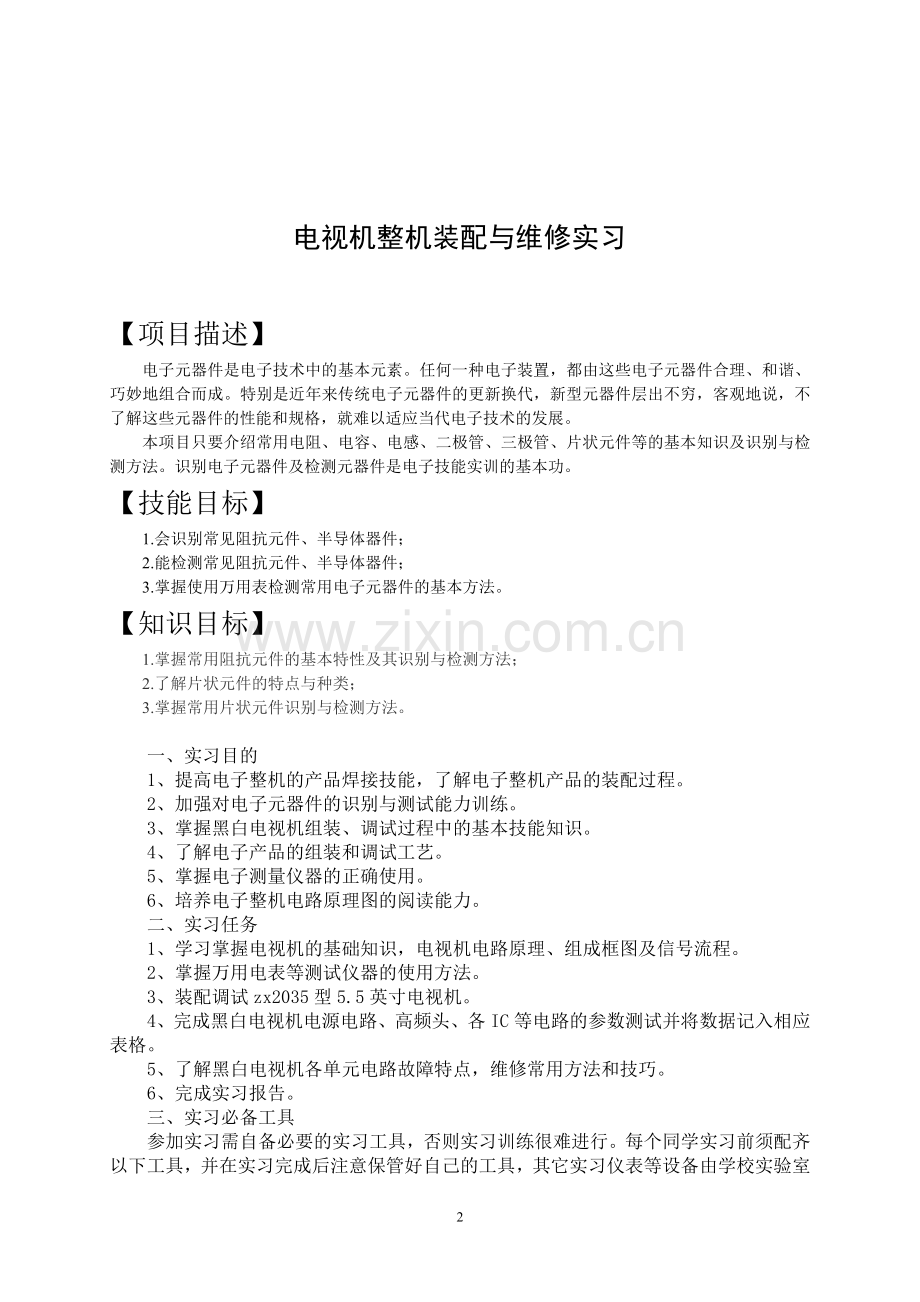

【项目描述】
电子元器件是电子技术中的基本元素。任何一种电子装置，都由这些电子元器件合理、和谐、巧妙地组合而成。特别是近年来传统电子元器件的更新换代，新型元器件层出不穷，客观地说，不了解这些元器件的性能和规格，就难以适应当代电子技术的发展。
本项目只要介绍常用电阻、电容、电感、二极管、三极管、片状元件等的基本知识及识别与检测方法。识别电子元器件及检测元器件是电子技能实训的基本功。
【技能目标】
1.会识别常见阻抗元件、半导体器件；
2.能检测常见阻抗元件、半导体器件；
3.掌握使用万用表检测常用电子元器件的基本方法。
【知识目标】
1.掌握常用阻抗元件的基本特性及其识别与检测方法；
2.了解片状元件的特点与种类；
3.掌握常用片状元件识别与检测方法。

一、实习目的
1、提高电子整机的产品焊接技能，了解电子整机产品的装配过程。
2、加强对电子元器件的识别与测试能力训练。
3、掌握黑白电视机组装、调试过程中的基本技能知识。
4、了解电子产品的组装和调试工艺。
5、掌握电子测量仪器的正确使用。
6、培养电子整机电路原理图的阅读能力。
二、实习任务
1、学习掌握电视机的基础知识，电视机电路原理、组成框图及信号流程。
2、掌握万用电表等测试仪器的使用方法。
3、装配调试zx2035型5.5英寸电视机。
4、完成黑白电视机电源电路、高频头、各IC等电路的参数测试并将数据记入相应表格。
5、了解黑白电视机各单元电路故障特点，维修常用方法和技巧。
6、完成实习报告。
三、实习必备工具
参加实习需自备必要的实习工具，否则实习训练很难进行。每个同学实习前须配齐以下工具，并在实习完成后注意保管好自己的工具，其它实习仪表等设备由学校实验室提供。
表一
工具
单位
数量
用途
30W电烙铁
把
1
焊接
斜口钳
把
1
断线、剪脚
尖嘴钳
把
1
折物件，夹紧螺母
十字螺丝刀
把
1
调整可调件，上螺丝
一字螺丝刀
把
1
调整可调件，上螺丝
镊子
把
1
夹持物件，触碰试点
烙铁架
个
1
搁放烙铁
松香
盒
1
助焊剂
万用表
块
1
测量电压，电流，阻值
四、实习报告要求
按实习报告要求，保质保量完成当天要做的电路原理、指标测试数据、故障检修记载任务。实习指导书和实习任务书要每天携带，便于老师教学进度安排。
实习报告包含有实习期内容标题、实习目的、实习任务、ZX2035电视机组成框图及信号流程，焊接与安装工艺过程及注意事项，ZX2035电视机各部分电路的指标测试数据及分析，整机检验及效果分析，故障检修记录，实习体会和总结。
第二章 电视机基础知识
第一节 黑白电视机图像的形成与传送

（一） 电视机画面的形成
电视广播是在无线电广播和电影的基础上发展起来的。无线电广播是利用传声器（俗称话筒）把声音变音频载频，经放大后从发射天线发送出去。这个已调载信号被收音机天线接收后，经过变频、中放、检波，还原成音频电信号，再经音频放大后加到扬声器上，还原成声音。电视广播与无线电广播在发送与接收的形式上基本相同，所不同的是：电视广播不仅要传送声音，而且更重要的是要传送活动的图像；在图像发送与接收过程中，要利用摄像管把图像变成电信号，还要利用显像管把电信号还原成图像。那么如何利用无线电波来传送活动的图像呢？还要从电影谈起。我们看到的电影是活动的景象，而实际上，影片是由一幅幅静止的画面组成，而且相邻两幅画面的图像内容相差不多。如果把这些画面以较快的速度连续放映，由于人眼的视觉暂留特性，看起来就成了活动的图像。所谓视觉暂留特性，就是指人眼在观察物体或图像时，尽管外界图像已经消失，但人的视觉还把这个图像保留一段短暂的时间。例如，夜间用点燃的香烟快速地划圆圈，我们看到的不是转动的光点，而是一个亮圈，这就是视觉暂留特性。
电视广播又是怎样传送活动图像的呢？我们从报刊杂志上的照片可以看出，每一幅照片都是由许多亮暗不同的小点组成的；这些小点我们称为“像素”。在同一幅画面上像素越多，图像越清晰。电视广播就是利用这一道理，将一幅图像分解成为许多亮暗不同的像素，一个点一个点、一行一行地顺序传送、就像人看书一样，从左到右，一个字一个字，从上到下，一行一行地阅读。如果把这些像素信息按时间顺序依次传送和接收，当传送和接收速度足够快时，由于人眼的视觉暂留特性，在接收端我们看到的就犹如一幅完整的画面。如果这一幅幅画面一幅接一幅地传送和接收，像电影一样，那么在接收端我们就会看到活动的图像。这里应该指出的是,电影放映的是一幅幅完整的画面,而电视传送的是一个个的像素.所以接收端接收像素顺序必须与发送端发送像素顺序保持步调一致(即同步),否则就无法重现图像.
电视图像的传送是用摄像管将图像分解成亮暗不同的光信号(像素)并把光信号变成视频电信号,利用无线电波传送出去.当电视机将这个无线电波接收下来后;还原出视频电信号,再用显像管将电信号还原成光信号,即重现图像.因此,电视广播与无线电广播比较,除有声---电变换过程外,还有光---电变换过程.
（二）电视机中的扫描
完整图像的传送和重现，是靠摄像管和显像管中的电子束在靶面及荧光屏面上从左至右，从上至下有规律地运动实现的。电子束这种有规律的运动叫做“扫描”，从左至右的扫描称为水平扫描，又称行扫描（简称行扫）；把从上至下的扫描称为垂直扫描，又称帧扫描（简称场扫）。电子束的扫描过程，就是把图像分解成像素或把像素合成为图像的过程。扫描又可分为逐行扫描和隔行扫描两种。下面分别介绍。
1、逐行扫描形式
电子束在荧光屏上一行接一行地扫完整个画面，这种扫描方式称为逐行扫描。采用这种扫描方式，如果每秒传送25帧图像会有闪烁现象；如果每秒传送50帧，又会使电视信号所占频带太宽，所以，广播电视中不采用这种扫描方式。
2、隔行扫描方式
此种扫描形式即能使频带不太宽又使图像无闪烁感。所谓隔行，就是把一帧图像分为两场扫完。电子束首先扫描一帧图像中的1，3，5，7……等奇数行，形成奇数场图像，然后再扫描该帧图像中的2，4，6，8……等偶数行，形成偶数场图像。奇数场和偶数场镶嵌在一起，由于人眼的视觉暂留特性，人们看到的是一幅完整的图像。这样一来，就把25帧图像变成50帧图像了，使每秒发送和接收的图像幅提高了一倍，即消除了闪烁现象，又没有使设备增加（因为每帧像素数并未增加）。隔行扫描的关键是要保证偶数场正好镶嵌在奇数场之间，否则会产生并行，降低图像清晰度，要保证扫描行准确，必须采取两种措施：其一是选择每帧行数为奇数，我国电视为每帧图像625行，其二是在全电视信号中增设均衡脉冲。
（三）全电视信号
完整的黑白全电视信号是由黑白图像信号、复合消隐脉冲（包括场消隐脉冲和行消隐脉冲）和复合同步脉冲（包括场同步脉冲和行同步脉冲）按一定方式组合在一起形成的。 将图像信号、复合同步、复合消隐、槽脉冲和均衡脉冲等叠加，即构成黑白全电视信号，通常也称其为视频信号。波形如下图所示。

为更好的了解全电视信号中各种信号的作用，我们以一行视频信号为例来说明，其波形如图2所示。

图中的横坐标表示时间，纵坐标表示信号电平，其中12.5%以下为白色电平，75%以上为黑色电平或消隐电平，12.5%-75%之间为灰色电平，100%为同步电平。从信号电平可以看出，电平越高图像越黑，电子越低图像越亮。即图像信号电平高低与图像亮暗成反比，这种视频信号称为负极性信号。从图1-2中还可以看出：T1~T2期间为扫描正程52　S，所传送的波形为图像信号， 其电平处于白色电平和黑色电平之间，同显像管荧光屏上电子束从左边扫到右边的过程相对应，通过图3中A、B两点可以更清楚的看出，T2~T5期间为行逆程12 S，相应于图3上电子束从荧光屏右边的B点返回左边的C点。在逆程期间，如出现回扫线，便会干扰图像，因此在行逆程期间，电视信号中发送一个行消隐信号，其电平处于黑色电平，以保证行逆程期间电子束截止。另外，为使电视机每行的扫描规律与发送端相同，在每行逆程期间还发送一个行同步信号。这个信号只供电视机扫描同步之用，不需要在荧光屏上显示出来，所以在行消隐期间发送它。它的电平比消隐电平还高（为100%）便于行同步分离。4是行同步信号的持续时间为4.7US。行正程与行逆程加在一起是一个行扫描周期，时间为64US，行扫描频率为行周期的倒数：行频：1/64US：15625HZ或为每秒扫描的行数：625×25行二15625行在一场视频信号中，有312．5个行视频信号（图1-1）。在场扫描逆程期间发送场消隐信号，以截止电子束，消除场逆程回扫线。场消隐信号宽度为25个行周期即1．6MS（见图1为保证电视机每场与发送端严格保持同步，在场消隐期间也发送一个场同步信号，其电平与行同步电子一样。场同步信号宽度为3个行周期（19US）。场周期为20MS。由于场同步脉冲持续时间较长，相当于3个行周期，在此期间丢失3个行同步图1-2，一个行周期的视频信号波形冲过后，经过几个行周期，行扫描才会逐渐同步，造成图像上边起始部分不同步。为克服上述毛病，在场同步脉冲上开了五个小槽，这就是全电视信号中的槽脉。槽脉冲的后沿（上升沿）与行同步脉冲前沿（上升沿）相位一致，在场同步脉冲期间，槽脉冲起行同步脉冲的作用，从而消除图像上部不同步的现象。另外，为保证隔行扫描中偶数场正好镶嵌在奇数场之间，不致产生并行现象，在全电视信号的场同步脉冲前、后加有前、后均衡脉冲，间隔为半行，脉冲宽度为4．7 S/2=2．35 S使积分出的场同步脉冲波形奇数场的和偶数场的相同，用来保证隔行扫描顺利进行。
（四）图像和伴音的传送方式
由于电视信号所占频带很宽，所以须采用超短波传送。广播电视频段包括甚高频段（VHF）的1-12频道及超高频段（UHF）的13-68频道。
1、超短波的传播特性
（1）直线传播 因为超短波波长短，只能沿直线方向传播，又因为地球表面为圆弧状，所以电视信号的直线传送距离约为60KM左右。在此范围内随距离的增加接收效果越差。
（2）反射能力较强 超短波遇到地面建筑物、山丘、森林等比较大的物体，会发生反射，改变传播方向造成图像重影。这是电视天线架高的原因所在。
（3）绕射能力很差 如果在发射天线和接收天线之间有一高大建筑物阻挡，则超短波绕过建筑物传播的本领很小，所以，处于山谷中或高大建筑物群中的电视机，常因上述原因接收不好甚至收不到电视节目。
（4）超视距接收 电视机有时会收到很远的电视节目，这主要是在特殊气象条件下，大气层的不均匀性引起了电波的多次反射造成。
2、电视信号的调制方式
我国电视广播，图像信号采用负极性调幅方式，伴音信号采用调频方式。伴音信号采用调频方式传送的原因是抗干扰能力强、频带宽、音质好，同时还可以减小与图像信号之间的干扰。如果图像信号也采用调频方式，图像质量也会提高，但所占频带要宽得多，故广播电视图像信号不采用调频方式。
1、什么是残留边带发送方式
残留边带是指在传送某一边带的同时也传送了另一边带的一部分，如图下所示。

在图中，图像信号高、中频分量用单边带传送，低频分量用双边带传送，这样总带宽为8MHZ。其中图像信号中0．75MHZ以下低频分量以双边带方式发送。即残留边带占0．75-1．25MHZ图那段是因为发射机不能做到0．75MHZ陡然衰减为零，所以有0．5MHZ的逐渐衰减过程；图像载频0．75-6MHZ采用单边带传送；伴音载频比图像载频高6．5MHZ，采用调频方式，最大频偏为50KHZ。
由于0．75MHZ以下频率采用双边带发送，会使0．75MHZ以下频率比0．75MHZ以上频率能量大一倍，这个问题将在接收机中解决。
1、电视频道的划分
我国电视标准规定：一个电视频道（即电视台播放一套节目所占用的频率范围）所占的带宽为8MHZ。伴音载频比图像载频高6．5MHZ，电视信号的传输使用甚高频（VHF频率范围是30~300MHZ）和特高频（UHF频率范围是470~958MHZ）频段。
在VHF频段设置13~68频道，具体分为：UHF-IV频段，频率范围：470~566NHZ，频道：13~24频道；UFH-ⅡV频段，频率范围：606~958MHZ，频道：25~68频道，如表一所示。1~68频道统称为全频道。即能接收甚高频段节目的电视机，称为全频道电视机。
表一 我国VHF频段电视频道的划分

电视频道编号
频率范围（MHZ）
图像载频（MHZ）
伴音载频（MHZ）
1
2
3
4
5
6
7
8
9
10
11
12
43．5~56.5
56．5~64．5
64．5~72．5
76~84
84~92
167~175
175~183
183~191
191~199
199~207
207~215
215~223
40．75
57．75
65．75
77．25
85．25
168．25
176．25
184．25
192．25
200．25
208．25
216．25
56．25
64．25
72．25
83．25
91．25
174．25
182．25
190．25
198．25
206．25
214．25
222．25

表二 我国UHF频段电视频道的划分
电视频道
频率范围（MHZ）
电视频道
频率范围（MHZ）
电视频道
频率范围（MHZ）
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
470~478
478~486
486~494
494~502
502~510
510~518
518~526
526~534
534~542
542~550
550~558
558~566
606~614
614~622
622~630
630~638
638~646
646~654
654~662
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
662~670
670~678
678~686
686~694
694~702
702~710
710~718
718~726
726~734
734~742
742~750
750~758
758~766
766~774
774~782
782~790
790~798
798~806
806~814
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68

814~822
822~830
830~838
838~846
846~854
854~862
862~870
870~878
878~886
886~894
894~902
902~910
910~918
918~926
926~934
934~942
942~950
950~958

第二节 黑白电视机整机构成原理框图和信号流程

（一）黑白电视机整机原理框图

1、公共通道 由高频头、中放、视频检波构成，是所有信号的必经之路。其中高频头：由高放、本振、混频三部分组成，作用是选择、放大来自天线的高频电视信号并变频为中频电视信号。
2、亮度通道 由视放及辅助电路构成。作用：全电视信号经视频放大后激励显像管，控制电子束的强弱，完成黑白图像的重现。
3、显像和扫描部分 由扫描系统和显像管及辅助电路构成。图像重现除由亮度信号激励显像管进行灰度重现外，还要完成各像素的位置重现，即形成与发端同步的扫描光栅。
4、伴音通道 由伴音中放、鉴频和低放三个部分组成。由检波器取出6．5MHZ第二伴音中频信号，经放大后送鉴频器鉴频，解调出音频伴音信号，再经低放推动扬声器完成伴音的重放。
（二）黑白电视机信号流程
电视信号由天线接收后送入电调谐高频头，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图像中频和31.5MHZ的第一伴音中频信号。然后输出 送至预中放进行放大后输出送至声表面波滤波器，声表面波滤波器具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ第一伴音中频信号按一定的要求通过。其他信号则被滤除或被吸收。经过声表面波滤波器滤波后，信号进入图像中放进行中频放大，再送入预视放进行图像信号的预处理，预视放实际上是一级信号分配器，在这里将图像信号、伴音信号、复合同步信号进行分配，在预视放的输出级复合全电视信号（包含0-6MHZ视频信号、6.5MHZ第二伴音信号、行场同步信号等），送至末级视入管进行图像信号放大，放大后再输入显像管阴极。这个信号的瞬时值就代表屏幕上某像素的大小（改变阴极发射电子的强弱）另一部分送至同步分离级进行同步分离，同步信号分离出来后，对行，场振荡器的频率进行控制。使行、场振荡的频率和相位与电视台发射的信号保持严格一致（做到同频、同相），只有做这一点，才能在屏幕上形成完整的图像。还有一部分信号通过6.5MHZ陶瓷滤波器滤波后送入伴音通道进行伴音解调，调解后的伴音信号再送入伴音低放和功放进行放大，放大后的信号去推动扬声器，使扬声器发出声音。
第三章 ZX2035型5．5英寸黑白电视机工作原理
第一节 实训产品技术参数

中夏牌ZX2035型5．5英寸小屏幕黑白电视机是一种微型机，机器的小信号处理电路采用了一块超中规模集成电路AN5151（或KA2915、AN5150、CD5151），伴音功放电路也通常采用的是一块小规模集成电路AN386（或CD386）。该机还使用了新型的电调谐高频头。整机消耗功率十余瓦，直流电流0.8A左右，外观轻巧便于携带，加上电路设计新颖，图象清晰，电性能参数较高。由于集成电路AN5151把所有小信号处理电路都集成在一起，所以电路具有代表性，外围元件少，调试比较简单，成功率高，深受广大学生和老师的喜爱。装配完本套件，将使实训者的理论水平和动手能力有较大的提高。这对我们组织该类微型黑白电视机的教学与检修都有很重要的意义。
1、电视系统：PAL
2、接收频道：VL（1－5）CH，VH（6－12）CH，U（13－68）CH
3、天线输入阻抗：75欧姆
4、视频输入：75欧姆
5、视频输入信号：1Vrms
6、音频信号输入信号：0.2－1.5Vrms
7、显像管：5.5”70°
8、清晰度：大于或等于350线
9、音频输出功率：大于或等于0.5W
10、电源：DC12V/850mA。AC：220V、50Hz
11、功耗：10W。

第二节 电路与工作过程

（一） ZX2035型黑白电视机方框图

ZX2035型黑白电视机方框图

（二）ZX2035型黑白电视机原理图

ZX2035型黑白电视机原理图
（三）ZX2035型黑白电视机工作流程
电视信号由天线接收后送入电调谐高频头TDP的1脚，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图像中频各31.5MHZ的第一伴音中频信号。然后从9脚输出 送至Q201进行预中放。Q201的信号输出送至声表面波滤波器，它具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ第一伴音中频信号按一定的要求通过。其他信号则被滤除或被吸收。经过声表面波滤波器，信号进入ICI集成电路1脚和28脚，经内部信号处理后由ICI集成电路5脚输出复合全电视信号（包含0-6MHZ视频信号、6.5MHZ第二伴音信号、行场同步信号等），送至末级视入管Q801进行图像信号放大，放大后再输入显像管阴极。这个信号的瞬时值就代表屏幕上某像素的大小（改变阴极发射电子的强弱）另一部分送至ICI集成电路6脚进行同步分离，同步信号分离出来后，对行，场振荡器的频率进行控制。使行、场振荡的频率和相位与电视台发射的信号保持严格一致（做到同频、同相），只有做这一点，才能在屏幕上形成完整的图像。还有一部分信号通过C17、Y1（6.5MHZ陶瓷滤波器）送入伴音通道进行伴音解调，调解后的伴音信号再送入IC2集成电路进行放大，放大后的信号去推动扬声器，使扬声器发出声音。
第三节 集成电路与元器件

（一）小信号处理集成电路CD5151CP的功能及内部框图
集成电路CD5151CP采用28脚双列塑料封装，其工作电压范围为8-12V（典型值为10V），是将图像中频电路、伴音中频电路、调谐器AFC电路与偏转小信号处理电路集成于一个芯片上。包括图象中放、视频检波、预视放、伴音中放、伴音鉴频、同步分离、行场振荡等多种功能电路，称为小信号处理电路。
1、集成电路CD5151CP引脚功能和外形

图2 外形尺寸图

图3 CD5151CP引脚功能图

2、集成电路CD5151CP内部方框图

图4 CD5151CP内部方框图

（二）功率放大集成电路LM386的功能及电路结构图
功率放大集成电路LM386采用⑧脚双列直插封装，缺口是定位标记，左下角引线是第①脚（有时还有一个圆点标记）。是美国国家半导体公司生产的低电压小功率音频功放集成电路。工作电压范围宽(4~ 12V)，静态耗电小(典型值4mA)，失真低（典型值0.2%），电压增益可变(20~200倍，即26。46dB)，外接元件少，电路内部工作状态自动调节，最大输出功率660mW，频带宽度可达300kHz。
1、LM386外形图

2、引脚功能图

3、电路运用图

（三）声表面滤波器结构示意图与符号
  声表面滤波器简称SAWF或SAW，是利用压电陶瓷、铌酸锂、石英等压电晶体振荡器材料的压电效应和声表面波传播的物理特性制成的一种换能式无源带通滤波器，它用于电视机和录像机的中频输入电路中作选频元件，取代了中频放大器的输入吸收回路和多级调谐回路。
1、声表面滤波器结构示意图与符号

2、声表面滤波器电路符号的多种表示

（四）主要元器件的作用和功能
Q1— 预视放管 Q2— 电源调整管 Q3— 电源稳压推动管
Q4— 电源比较放大管 Q5—场推动管 Q6—场输出放大管1
Q7— 场输出放大管2 Q8— 视频放大管 Q9— 行推动管
Q10—行输出管 V-DY—场偏转线圈 TDQ—高频调谐器
FBT—行输出压器 H-DY—行偏转线圈 IC1—小信号处理集成块
IC2—伴音功率放大集成块 SBM—声表面滤波器 T01—电源变压器
FUSE—直流保险管 Z1—电源基准稳压管 Z2—选台调谐稳压管
Y1—6.5M伴音滤波器 T1— 6.5M伴音调谐 T2—38M图像调谐
RP1—音量调整电位器 CONT—对比度调整电位器 BRKG—亮度调整电位器
W1— 高放AGC延迟量调节 W3—行频调整
第四节 ZX2035型黑白电视机信号流程

电视信号由天线接收后送入电调谐高频头TDQ的1脚，高频信号（48MHZ以上）在这里经过高放、混频后，变成38MHZ的图象中频和31.5MHZ的第一伴音中频信号。然后从9脚输出送至Q1进行预中放。Q1的信号输出送至SBM，SBM成为“声表面滤波器”，它具有电视机所要求的特殊的频率特性，它只让38MHZ的图像中频和31.5MHZ的第一伴音中频信号按一定的要求通过。其他信号则被滤除或吸收。经过SBM“声表面滤波器”后，信号进入ICI集成电路1脚和28脚，经内部亲好处理后有ICI集成电路5脚输出复合全电视信号（包含0—6MHZ视频信号、6.5MHZ第二伴音信号、行场同步信号等），送至末级视放管Q8进行图像信号放大，放大后再输入显象管阴极。这个信号的瞬时值就代表屏幕上某一象素亮度的大小（改变阴极发射电子的强弱）。另一部分送至ICI集成电路6脚进行同步分离，同步信号分离出来后，对行场振荡器的频率进行控制。使行场振荡的频率和相位与电视台发射的信号保持严格的一致（做到同频、同相），只有做到这一点，才能在屏幕上形成完整的图象，还有一部分信号通过C17、Y1（6.5MHZ陶瓷滤波器）送入伴音通道进行伴音解调，解调后的伴音信号再送入IC2集成电路进行放大，放大后的信号去推动扬声器，使扬声器发出声音。
第五节 ZX2035型黑白电视机各部分工作原理

（一）电源供电电路

变压器T01将220V交流电降压为12V，经D21—D24桥式整流，C21滤波后得到脉动直流电。Q2调整管，Q3为推动管，Q4上取样放大管，Z1为文稳压管其稳压值作为准电压源，R23、R28和W4组成取样回路，调整W 4的阻值可以改变电源的输出电压，调整范围在9—12V之间可调，本机的额定输出电压为10.8V。
（二）高频调谐器及附属电路
本机采用UVD6201—RB型宣全频道电子调谐器，共有10个引脚：1脚为天线输入端，2脚为AGC自动增益控制端，3、5、6脚分别是波段选择控制端，段选择电压为9.1V，4脚是调谐电压引入端，8脚是高频调谐器供电端，其工作电压为9.1V，9脚为电视中频信号输出端，10脚接地，7脚闲置不用。
接受有线电视机信号时，将有线电缆插头接入ANTIN插座，动触片与天线就断开，将有线信号由C27接入高频头1脚。
高频头4脚是调谐电压输入端，调谐电路由2RP2、R8、R27、C7、Z2等元件组成。行输出变压器7脚经D14整流和56滤波后输出＋120V电压，经稳压二极管Z2、电阻R8得到33V电压。2RP2组成的调谐电路将33V分压给高频头8脚和波段开关。
（三）公共通道电路
从高频调谐器第9脚输出的中频信号（图象中频信号和第一伴音中频信号），通过C4送入预中放进行放大，放大后由Q1集电极输出经C2耦合至SBM“声表面滤波器”，通过“声表面滤波器”形成中放特性曲线后，送入IC1（CD5151CP）集成电路1和28脚，经IC内部三级图象中频放大器放大后，直接加至视频检波器中。检出的视频信号在预视放电路中进行放大，经噪声抑制电路去除噪声后从5脚输出，再经R49耦合至视放输出电路。
在IC的内部，造成抑制电路输出的另一路信号加至中频AGC、高放延迟AGC电路进行处理，得到高放延迟AGC五电压从3脚输出，经R9送到高频头的AGC端。其中R9为隔离电阻、C20为滤波电容、C9为高频旁路电容。2脚外接电位器W1用来调整高放AGC延迟量。R12、R13为分压电阻，C13为旁路电容。4脚外接的RC电路C14、R14决定了AGC滤波电路的时间常数。
（四）视频放大电路
Q8是视放输出管，由于这级要求输出信号幅度很大，故集电极电源电压需50V左右。Q8接成阻容式耦合共发发射极电路。C45是输出耦合电容。R51是集电极负载电阻，它的阻值对放大器的增益、通频带的带宽影响很大，阻值愈大，增益愈高，通频带愈窄。
在对比度较小时，全电视信号中的消隐脉冲不足以使显象管电子束完全截止，从而画面上会出现回扫线。为了防止此种毛病的发生，在电放输出管上还加有消隐电路，消隐电路是利用行场扫描逆程脉冲来消除光栅上有无回扫线可以当做判别电放输出管是否正常的一个标志。
CONT是对比度调节电位器。OC3是隔直电容，提供交流信号通路。R54与R55、R57、CONT形成交流并联电路，控制放大器的交流反馈量，从而控制放大器的增益。OC3高频补偿电容器。R51为限流电阻，当显象管内部打火是时，它限制短路电流的幅度。起到一定的保护作用。
（五）伴音通道电路
第一伴音中频信号（31.5MHz），在IC内部检波级与图象中频信号（38MHz ）差出第二伴音中频信号（6.5MHz）。从CD5151CP集成电路5脚输出。这一信号通过C17、6.MHz带通滤波器Y1取出第二伴音信号送入CD5151CP集成电路7脚。8脚也是伴音中频放大器电路的一个引脚7脚和8脚之间的电阻R17、R18为内部电路中伴音中频放大器偏值电阻。
9脚和10脚之间所接元件T1为内峰值鉴频器电路所需的线性电抗变换电路（鉴频回路）恩。鉴频器处理后的音频信号从11脚输出，通过R20、R14、C85、R87、音量电位器2RP1、C82加至集成电路IC2（D386P）恩3脚，进行音频信号放大。
IC2是一块音频攻放集成电路。2脚为音频输入段。5脚为音频功放输出断，放大的音频信号通过电容器C87耦合至扬声器，发出电视伴音呻吟。2、4脚接地，6脚为电源输入端，通过R83、C86滤波电容器输入为9V的电源电压。
（六）行扫描电路及显象管供电电路
1、黑白显像管的结构

图1 显象管结构示意图

图2 电子枪结构示意图
显象管是一种电真空器件，它由玻璃外壳、电子枪、荧光屏三部分组成。电子枪的作用是发射电子并使他们聚成电子束，打在荧光屏上。电子枪由灯丝、阴极、栅极（控制极）、第一阳极（加速极）、第二阳极（高压极）和第三阴极（聚焦极）组成。如图1显象管结构示意图所示。
显象管共有7个引脚，其排列顺序和功能与普通黑白电视显象管完全相同，1和5脚是栅极，电压0V（接地）。2脚是阴极电压在27－33V之间变化。3和4脚内接灯丝，两脚间交流电压为9V左右。6脚是加速极，电压为120V左右。7脚是聚焦极，电压为0V（接地）。
（1）玻璃外亮
玻璃外壳包括管颈、管锥体和屏面玻璃三部分。在显像管玻璃外壳管锥体部分的内外壁上分别涂有石墨导电层，从而形成一个以玻璃为介质、以内外壁石墨层为两个极片的电容器(电容量约为600—1200 pF)。这个电容器可作为第二、四高压阳极的滤波电容，因而在高压供电电路中不必另接高压滤波电容。
在管锥体部分装有高压嘴，它与显像管的内部高压阳极相连，作为高压供电端。内壁石墨层与高压阳极相连，形成一个等电位空间，以保证电子束流高速运动。
（2）电子枪
电子枪通常由灯丝、阴极、控制栅极、加速阳极；聚焦阳极和高压阳极等组成。高压阳极插座安装在管锥体上，其余各电极均在管颈末端用金属管脚引出。电子枪用来发射密度可调的电子流，通过聚焦和加速，形成截面积很小、速度很高的电子束，该电子束在偏转线圈形成的行、场偏转磁场作用下，使电子束以高速轰击荧光屏并使荧光粉发光。实现全屏幕的扫描光栅，所以，电子枪是显像管的心脏。　　
1)阴极
　阴极(用字母K表示)的外形是一个圆筒，顶部涂有能发射电子的氧化物，圆筒里面装有加热用的灯丝(用字母F表示)。当灯丝通电后，阴极就被加热，向外发射电子，称为热电子发射。通常有60～80V的激励信号加在该极。通常灯丝电压为交流6．3V(或直流12V，对小尺寸的显像管)，电流o．6 A(或85 mA)，其电压变化应小于10％。　
　2)控制栅极
　阴极外面有一个中心开有小孔的金属圆筒，这就是控制栅极(用字母G或M表示)。控制栅极G，通常为0v，栅阴极间的电位差改变以控制电子束流大小，通常也称调制极；
3）加速阳极
加速阳极也叫第一阳极(用字母A1表示)，其外形像中间开孔的圆盘。加速阳极电压一般为300～500V,作用是加速电子束向荧光屏飞去，并与G、K组成电子透镜，使电子束形成聚焦点；
4)高压阳极
第二阳极(A2)和第四阳极(A4)相接形成高压阳极，为金属圆筒形。该阳极将进一步加速电子轰击荧光屏，而且与管锥体内壁石墨导电层相连，形成一个均匀的等电位空间，保证电子束进入管锥体空间后能径直地飞向荧光屏，不会产生杂乱的偏离或散焦。
5)聚焦阳极
聚焦阳极也叫第三阳极(用字母A；表示)，处在第二阳极和第四阳极之间，为金属圆筒形。在显像管中，因电子枪各阳极电压不同而形成的电子透镜完成聚焦作用。
（3）荧光屏
荧光屏由屏面玻璃、荧光粉层和铝膜三部分组成。在显像管屏幕内的玻璃表面上，沉积一层厚度约为10μm的荧光粉。荧光粉层外面又蒸镀了一层厚度约为lμm的铝膜。铝膜与内石墨层相连，加有高压。铝膜可以加速电子束，又可以保护荧光粉，使其不受离子冲击而损伤形成离子斑(离子因质量大，速度慢穿不过铝膜)。此外，锅膜还可以将荧光粉发出的光线向管外反射，有利于提高屏幕的高度。荧光粉受电子轰击后受激而发光，在电子束停止轰击后，其光亮的建立和衰减有一过程，通常把电子束停止轰击后光亮并非立即消失的现象称为荧光粉的余辉特性。考虑到重现图像的连续性，显像管的荧光粉应采用中短余辉荧光粉，即余辉时间＝5～20ms。
事实上，电子束电流在电场中不一定只作直线运动，在加速电场和偏转磁场的共同作用下，电子束所受的力在不断改变方向，因此可能做曲线运动。正如光线通过透镜会改变方向一样，只要电场分布恰当，就可以成为电子透镜，使发散的电子聚成细束，使之在荧光屏上打亮细小的光点，便于重现清晰的图像。电子透镜的形成如图3-1-2电子透镜 所示，图中给出两个加有不同电压V1和V2的金属圆筒所形成的电场，设V2>V1，则在此两电极之间的电场分布如图所示，实线表示电力线，垂直于实线的虚线表示等位面。
2、偏转线圈的结构
偏转线圈有两对，一对行偏转线圈，一对场偏转线圈。行（水平）偏转线圈为马鞍形的框形结构，紧套在显像管管颈与锥体之间。在管颈内产生竖向磁场使电子束水平偏转。场偏转线圈以磁轭为磁芯直接环绕于磁轭，在管颈内产生横向磁场使电子束垂直偏转，如图3
行、场偏转线圈结构示意图所示。

图3 偏转线圈结构示意图
为使磁场空间分布均匀，线匝应按余弦规律分布绕制。同时行、场偏转线圈也是行、场扫描输出电路的负载。提高偏转灵敏度使光栅达到满幅时所需的安匝数,它反映了偏转灵敏度,即安匝数决定磁场强度，由磁场强度控制电子束受力的大小，显然安匝数少所达到的要求、说明灵敏度就越高。均匀分布磁场取决于扫描锯齿波是否线性，或图像是否失真。
3、行扫描电路工作原理
CD5151CP集成电路5脚输出的复合全电视信号，进入IC内的同步分离电路中。有同步分离电路进行处理得到的复合同步信号直接加至行鉴相器电路，与22脚输入的行逆程脉冲信号进行比较，得到的鉴相误差电压从19脚输出，经R45送入18脚，进入IC内的振荡电路，18脚外界的C68、R44、W7为定时元件，其中C68为定时电容，W7是行频调整电位器。有行输出变压器5脚送出行逆程脉冲通过C45、R65加入22脚，用以控制振荡和相位，使其与发送断保持一致。行振荡器产生的行频脉冲信号直接加至激励电路中进行放大，从17脚输出行频脉冲信号，加到分离元器件构成的行推动级和行输出级。
Q9为行激励晶体管，其工作在截止和饱和状态。由CD5
