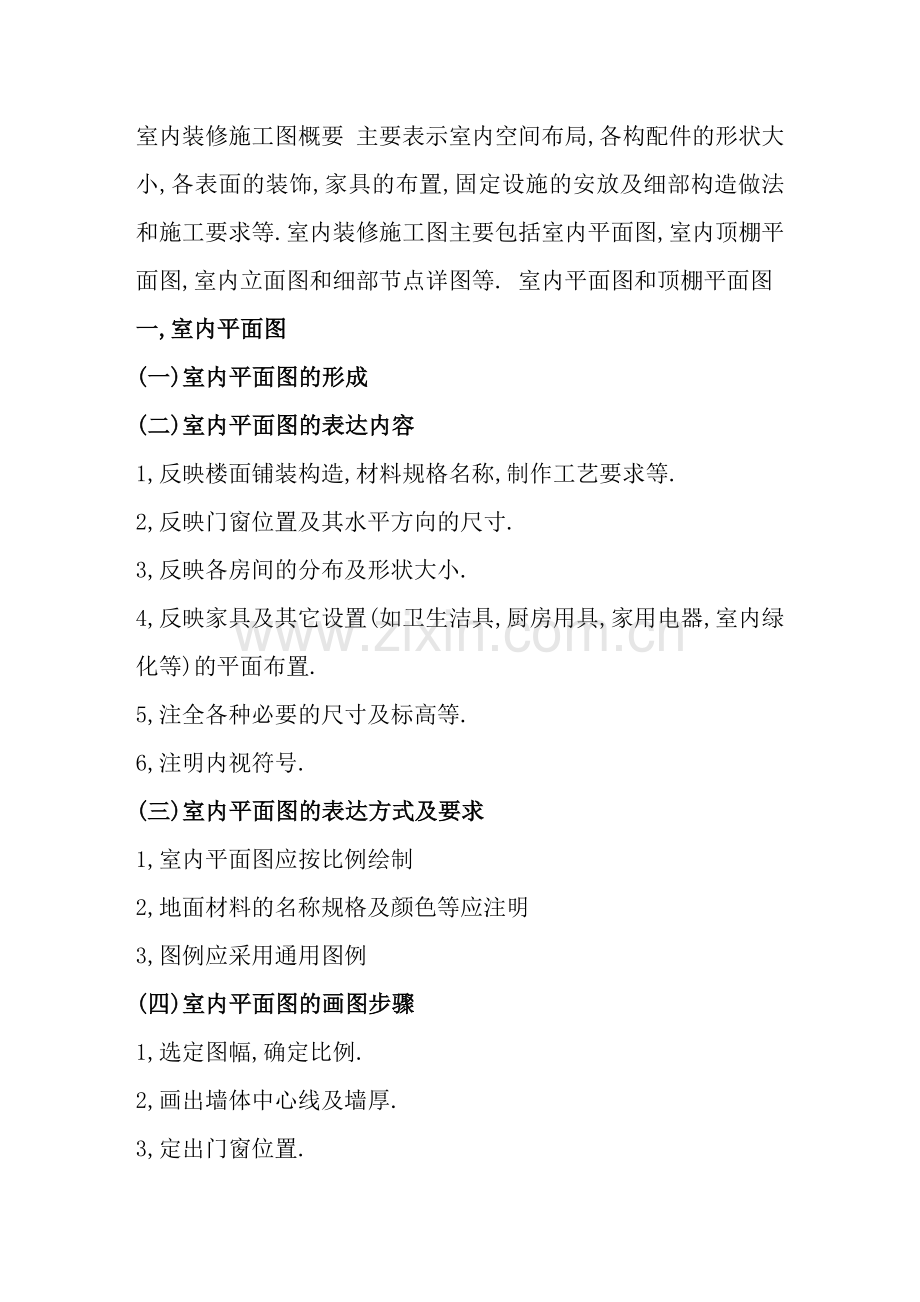

室内装修施工图概要 主要表示室内空间布局,各构配件的形状大小,各表面的装饰,家具的布置,固定设施的安放及细部构造做法和施工要求等. 室内装修施工图主要包括室内平面图,室内顶棚平面图,室内立面图和细部节点详图等. 室内平面图和顶棚平面图
一,室内平面图
(一)室内平面图的形成
(二)室内平面图的表达内容
1,反映楼面铺装构造,材料规格名称,制作工艺要求等.
2,反映门窗位置及其水平方向的尺寸.
3,反映各房间的分布及形状大小.
4,反映家具及其它设置(如卫生洁具,厨房用具,家用电器,室内绿化等)的平面布置.
5,注全各种必要的尺寸及标高等.
6,注明内视符号.
(三)室内平面图的表达方式及要求
1,室内平面图应按比例绘制
2,地面材料的名称规格及颜色等应注明
3,图例应采用通用图例
(四)室内平面图的画图步骤
1,选定图幅,确定比例.
2,画出墙体中心线及墙厚.
3,定出门窗位置.
4,画出家具等设施图例.
5,标注尺寸及文字说明.
6,加深图线.
二,室内顶棚平面图
顶棚平面图又叫天花平面图,它宜采用镜像投影法绘制.其绘制方法与室内平面图相同. 室内立面图
一,室内立面图的内容
1,反映投影方向可见的室内轮廓线和装修构造及墙面做法的工艺要求等.
2,反映固定家具,灯具等的形状及位置.
3,反映室内需要表达的装饰物的形状及位置.
4,注全各种必要的尺寸和标高.
二,室内立面图的表达方式及要求
1,室内立面图应按比例绘制.
2,室内立面图的顶[棚轮廓线,可根据具体情况只表达吊平顶.
3,平面形状曲折的墙面可绘制展开室内立面图.
4,室内立面图的名称,应根据平面图中内视符号的编号确定.
5,室内立面图应画出门窗形状.
6,室内立面图应画出立面造型及需要表达的家具等形状.
三,室内立面图的画图步骤
1,选定图幅,确定比例.
2,画出立面轮廓线及主要分隔线.
3,画出门窗,家具及立面造型线.
4,加深图线,标注尺寸等. 室内节点详图 画图时,将室内平面图或立面图需要表达的某一局部,采用适当的方式,用较大的比例画出,这种图样叫节点详图.
一,室内节点详图的内容
1,反映各面本身的详细结构,材料及构件间的连接关系.
2,反映各面的相互衔接方式.
3,反映室内配件设施的安装,固定方式.
4,标注必要的尺寸.
二,室内节点详图的表达方式及要求
1, 按合适的比例绘制.
2, 画出详细构造.
3, 画出连接方式,标明制作工艺.
4, 节点详图的画法与室内平,立面图画法相同.
