隧道旋喷桩施工方案.doc

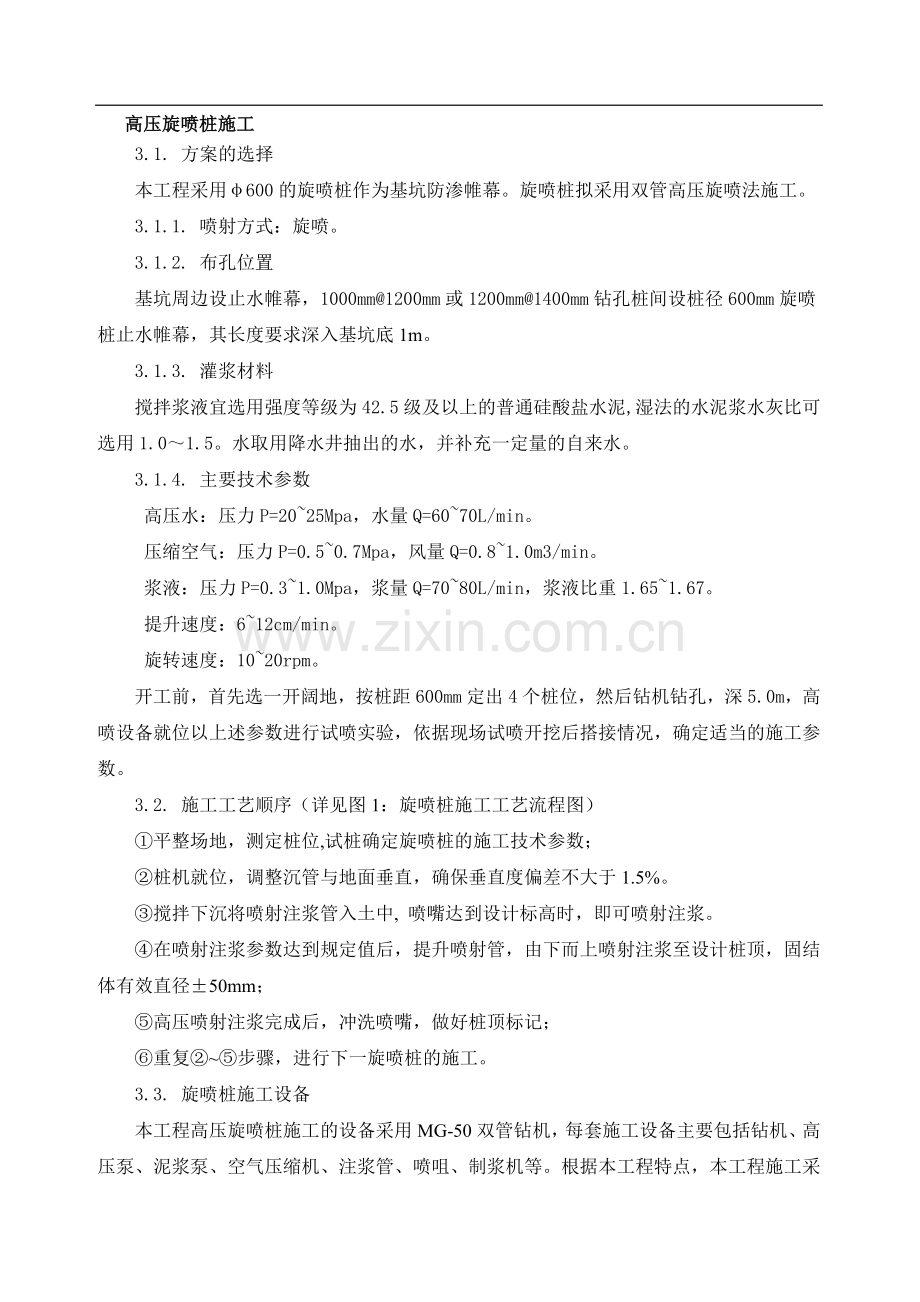

高压旋喷桩施工
3.1. 方案的选择
本工程采用φ600的旋喷桩作为基坑防渗帷幕。旋喷桩拟采用双管高压旋喷法施工。
3.1.1. 喷射方式：旋喷。
3.1.2. 布孔位置
基坑周边设止水帷幕，1000mm@1200mm或1200mm@1400mm钻孔桩间设桩径600mm旋喷桩止水帷幕，其长度要求深入基坑底1m。
3.1.3. 灌浆材料
搅拌浆液宜选用强度等级为42.5级及以上的普通硅酸盐水泥,湿法的水泥浆水灰比可选用1.0～1.5。水取用降水井抽出的水，并补充一定量的自来水。
3.1.4. 主要技术参数
　　 高压水：压力P=20~25Mpa，水量Q=60~70L/min。
　　 压缩空气：压力P=0.5~0.7Mpa，风量Q=0.8~1.0m3/min。
　　 浆液：压力P=0.3~1.0Mpa，浆量Q=70~80L/min，浆液比重1.65~1.67。
　　 提升速度：6~12cm/min。
　　 旋转速度：10~20rpm。
　　 开工前，首先选一开阔地，按桩距600mm定出4个桩位，然后钻机钻孔，深5.0m，高喷设备就位以上述参数进行试喷实验，依据现场试喷开挖后搭接情况，确定适当的施工参数。
3.2. 施工工艺顺序（详见图1：旋喷桩施工工艺流程图）
①平整场地，测定桩位,试桩确定旋喷桩的施工技术参数；
②桩机就位，调整沉管与地面垂直，确保垂直度偏差不大于1.5%。
③搅拌下沉将喷射注浆管入土中, 喷嘴达到设计标高时，即可喷射注浆。
④在喷射注浆参数达到规定值后，提升喷射管，由下而上喷射注浆至设计桩顶，固结体有效直径±50mm；
⑤高压喷射注浆完成后，冲洗喷嘴，做好桩顶标记；
⑥重复②~⑤步骤，进行下一旋喷桩的施工。
3.3. 旋喷桩施工设备
本工程高压旋喷桩施工的设备采用MG-50双管钻机，每套施工设备主要包括钻机、高压泵、泥浆泵、空气压缩机、注浆管、喷咀、制浆机等。根据本工程特点，本工程施工采用下表1：每套高压旋喷桩施工设备配置所示的配套设备进行施工，共配备5套。

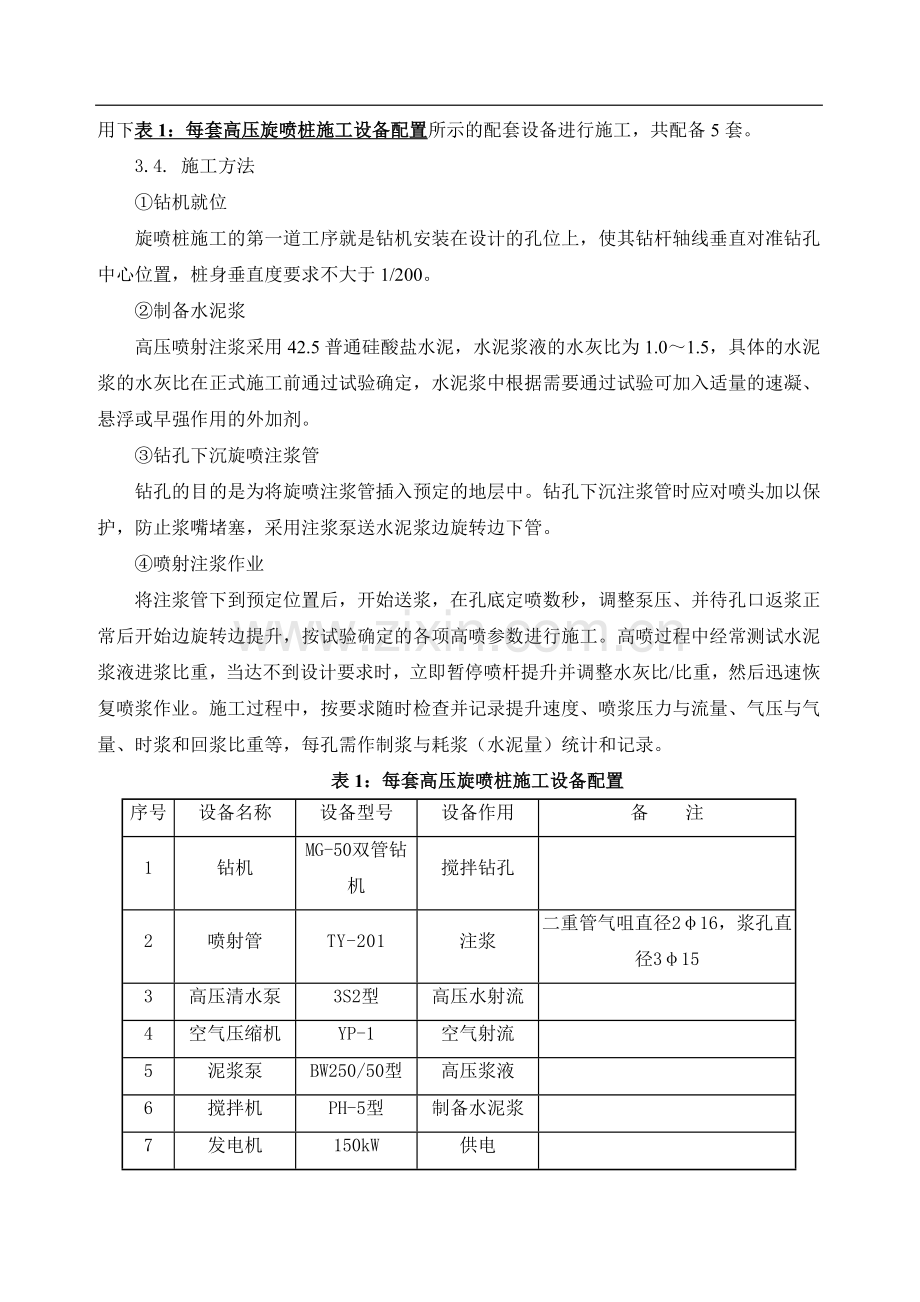

3.4. 施工方法
①钻机就位
旋喷桩施工的第一道工序就是钻机安装在设计的孔位上，使其钻杆轴线垂直对准钻孔中心位置，桩身垂直度要求不大于1/200。
②制备水泥浆
高压喷射注浆采用42.5普通硅酸盐水泥，水泥浆液的水灰比为1.0～1.5，具体的水泥浆的水灰比在正式施工前通过试验确定，水泥浆中根据需要通过试验可加入适量的速凝、悬浮或早强作用的外加剂。
③钻孔下沉旋喷注浆管
钻孔的目的是为将旋喷注浆管插入预定的地层中。钻孔下沉注浆管时应对喷头加以保护，防止浆嘴堵塞，采用注浆泵送水泥浆边旋转边下管。
④喷射注浆作业
将注浆管下到预定位置后，开始送浆，在孔底定喷数秒，调整泵压、并待孔口返浆正常后开始边旋转边提升，按试验确定的各项高喷参数进行施工。高喷过程中经常测试水泥浆液进浆比重，当达不到设计要求时，立即暂停喷杆提升并调整水灰比/比重，然后迅速恢复喷浆作业。施工过程中，按要求随时检查并记录提升速度、喷浆压力与流量、气压与气量、时浆和回浆比重等，每孔需作制浆与耗浆（水泥量）统计和记录。
表1：每套高压旋喷桩施工设备配置
序号
设备名称
设备型号
设备作用
备 注
1
钻机
MG-50双管钻机
搅拌钻孔

2
喷射管
TY-201
注浆
二重管气咀直径2φ16，浆孔直径3φ15
3
高压清水泵
3S2型
高压水射流

4
空气压缩机
YP-1
空气射流

5
泥浆泵
BW250/50型
高压浆液

6
搅拌机
PH-5型
制备水泥浆

7
发电机
150kW
供电

旋喷桩机就位
下钻至设计深度
高喷参数均正常
连续喷灌至设计孔深
送浆
地面管路试喷
制浆
旋喷数秒
边旋转、边提升
回灌浆
清洗管路、器具
移机转入下孔施工
高压注浆泵
制浆站供浆
高喷参数测试、记录

图1：旋喷桩施工工艺流程图
⑤回灌浆液
高压喷灌结束后，在孔内水泥浆液固结过程中因体积收缩，同时孔内浆液仍向孔壁四周范围有一定渗漏，孔内浆液浆出现一段时间的沉面下降，应不间断的浆液回灌到已喷孔内，并保持压浆作用，直至孔内浆液面不再下沉为止。
⑥冲洗注浆管
当旋喷提升到设计标高后，即拔出高压喷射注浆管，结束该旋喷作业。施工完毕把注浆管等机具设备冲洗干净，管内机内不得残存水泥浆。具体做法是把水泥浆换成水，在地面喷射，把泥浆泵、注浆管内的浆液全部排出。
四、 工程质量保证体系
4.1. 质量控制
工程质量按本工程制定，施工按甲方和监理认可的设计施工方案执行。
根据施工程序，严把钻孔深度、配料注浆压力、注浆量关，每一道工序均安排专人负责，并记录好每一道工序的原始数据。
4.2. 工程质量保证制度
成立工程项目经理负责人质量管理小组，完善质量保证体系的质量管理责任制，严格按照质量体系中规定的责权要求运行。
现场施工材料管理，严格执行购料检验程序，材料进场必须(三证)齐全，保证施工材料满足设计和规范要求，不合格材料不得进场使用，确保工程质量。
配备好施工机具和计量工具以满足施工要求，建立健全各种资料、原始记录、使之成为评价工程质量的重要依据。
加强与甲方，监理的配合，认真接受指导和监督。
4.3. 工程质量措施
钻孔施工：开钻前，应严格按照施工布置图，布好孔位。钻机定位要准确，开钻前的钻头点位与布孔点之距相差不得大于5cm。钻杆度不得大于1°。钻孔时，密切观察钻进进度，溢水出水情况，出现大量溢水出水状态，应立即停钻，分析原因再进行施工。
　　配料：用计量准确的计量工具，按照设计配方配料进行施工。
注浆：注浆按程序施工，每段进浆要准确。当压力突然上升或从孔壁、地面溢浆时，应立即停止注浆。
（1）、正式开始施工前，进行旋喷桩工艺试桩(经过批准后，可用工程桩作为试验桩)，以确定施工中的技术参数，如水泥浆压力、流量、高压水压力、压缩空气压力、旋转速度、提升速度等。
（2）、喷嘴到达设计标高时，方可喷射注浆。在喷射注浆参数达到规定值后，随即按旋喷桩的工艺要求，由下而上喷射注浆至设计桩顶。注浆管分段提升的搭接长度不得小于100mm。
（3）、施工中认真记录好实际桩位、孔深和钻孔内的地下障碍物、洞穴、涌水、漏水及与工程地质报告不符等情况，并采取相应的措施。若出现不返浆或返浆较少时，采取添加速凝剂或增大注浆量，待正常返浆后再继续作业；若返浆过多，则宜提高喷射压力、适当加快提升与旋转速度。
（4）、喷射压力、提升速度对成桩直径有较大的影响，需根据深度和土质条件进行调控。使90"双喷咀，摆动角100°。
（5）、高压喷射注浆过程中，搅拌时间超过4小时或初凝时间的水泥浆液，不能使用。
（6）、高压喷射注浆过程中，若发现地下有块石等障碍物时，采用放慢或停止提升、定位注喷等方法处理。
五、 安全措施及文明施工
　5.1. 安全措施
　　 施工现场实行交接班制度，遵守岗位责任制。
　　 施工前钻机注浆泵及高压管路先进行试验运转，确认机械性能和各种阀门管路，压力表完好后，进行施工。
　　 每次注浆前，检查安全阀、压力表的灵敏度，调整到规定注浆压力位置。
　　 注浆过程中，禁止现场人员在注浆孔附近停留，防止密封胶圈冲式阀门破裂伤人。
　　 注浆做到不停水停电，为保证注浆，配备发电机组及蓄水罐。
　　 注浆施工期间，配备机电修理人3人，及时处理机械和电器出现的故障。
　 5.2. 文明施工
　　 施工现场的各种交通标志字体要书写正确、规范、工整、美观，并经常保持整洁完好。
　　 施工人员进入现场必须戴安全帽。 及时清理沉淀物，保持现场清洁。 在本方案以外出现的问题，工程负责人和技术负责人商定后，上报甲方协调解决。
