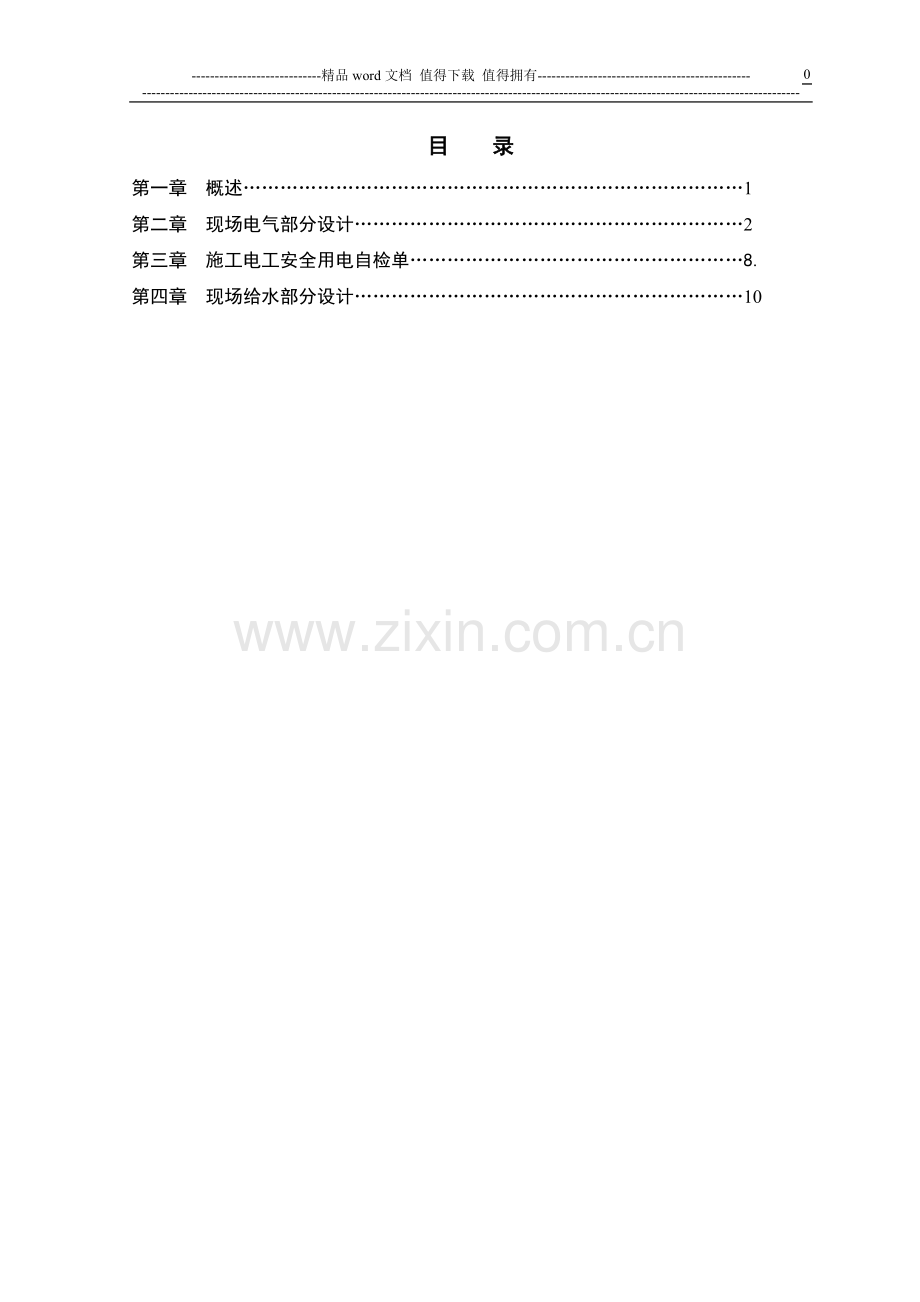

目 录
第一章 概述………………………………………………………………………1
第二章 现场电气部分设计………………………………………………………2
第三章 施工电工安全用电自检单………………………………………………8.
第四章 现场给水部分设计………………………………………………………10

第一章 概 述
一、编制依据
1．《施工现场临时用电安全技术规范》JGJ46—2005；
2．《建筑工程施工现场供电安全规范》GB50914—93；
3.《低压配电装置及线路设计规范》GBJ54—83；
4.《建筑施工安全检查评分标准》JGJ—59—99；
5．《漏电保护器安装和运行》GB13955—92；
6.《建筑机械使用安全技术规程》JGJ33—86；
7.《建筑给排水及采暖工程施工质量验收规范》GB50242-2002。
二、工程概况
1.工程概述
工程名称： 南京火车站北广场-地下停车场工程
建设单位： 南京城建项目建设管理有限公司
施工单位： 中国建筑第八工程局第三建设有限公司
南京火车站北广场-地下停车场工程，总建筑面积为49402m2，建筑层数为地上一层，地下二层。开工前，业主已经提供箱式变电站一组，位于施工区东侧，其功率为630KVA。现场办公区、职工生活区位于现场的西北侧位置。
三、施工组织机构图
项目经理

给排水、电气施工技术员
安全监督员

安装作业班组

第二章 现场电气部分设计
一、 设计步骤
1．设计资料
A、本工程总建筑面积为49402m2，根据施工区段划分情况，本工程划分为三个施工作业区分阶段进行组织施工。施工组织时，各作业队可以在各自的区内进行流水与平行施工。
B、现场的甲供电源功率为630KVA供箱式变电站一组，位于施工区东侧。
2．本设计依据箱式变压器的现有条件，设计低压配电引出部分的配置与运行安全。
3．现场供电系统完全采用“三相五线制”，“单相三相制”和“三级配电、二级保护”。
4．根据现场实际情况为保证供电系统安全运行和现场标准化管理，严格执行JGJ46-2005规范进行设计施工，电缆采用架空或埋地式敷设，铺砂盖砖保护，过马路处均采用预埋钢套管保护；架空线路全部利用绝缘子挂线。并与建筑物和施工机械等保持安全距离。
二、 现场电力分布
一）A级电箱的布置
1、在干线的动力接口处，引主电缆接入A级施工总配电箱，箱内设置A级总漏电保护，具备隔离保护功能，并设置B级输出接口装置，共计四个回路，可根据实际情况增设分路。
2、在干线的照明接口处，分一个回路引主电缆，分别接入一个A级总照明配电箱，箱内均设置A级漏电总保护装置，同样具备隔离保护功能，设置B级输出接口，各三个回路。ZM：A-1、 ZM：A-2电箱承担现场及后台制作车间用电和生活区照明供电。
3、所有配置，严格按照“TN—S”系统设计施工，完全采用“三相五线制”，接零保护及重复接地保护。
二）B级动力电箱的布置
1、 从A级动力总箱1#端口引线，沿现场基坑北侧由东向西共设置B级配电箱三个，编号为（DL：B-01）、（DL：B-02）、（DL：B-03），现场（DL：B-01）和（DL：B-02）以满现场施工钢筋加工车间和木工加工用电。现场（DL：B-03）为1#塔吊供电。
2、从A级动力总箱2#端口引线，沿基坑南侧，由东向西延围墙布线，设B级配电箱三组，其编号设计为（DL：B-04）、（DL：B-05）、（DL：B-06），满足现场施工钢筋加工车间、木工加工用电及现场仓库用电。
三）B级照明回路的分布：
A、现场照明：
从ZM：A-1 由A级照明总电箱按南、北两个回路分别向施工现场及后台提供照明电源，在集中点设置专用照明末级控制配电箱。
B、生活照明：
1)、从（ZM：A-2）A级照明总电箱引线，就近直接向办公区域供电，在二级配电箱内设置三级漏电保护装置；进户电缆采用架空式铺设，并采用绝缘子作安全保护。
2)、办公区域的生活设施，如开水炉设置专用控制装置，并作好接地保护确保用电安全。
3)、室内布线全部采用PVC线槽铺设，布局合理，以保证用电安全，利于消防。
四）C级配电箱的配置
动力末级供电全部采用“一机一闸、一漏保”进行控制，并随设备的安装位置就近布置。
照明末级配电箱按现场用电较为集中的情况临时设置。生活区及办公区域，按区段设置末级箱，并分段装设漏电保护和过载保护。
三．主体施工阶段主要用电机具表：
序号
设备名称
规格型号
单位
数量
功率（Kw）
1
塔式起重机
QTZ63
台
4
32
2
钢筋弯曲机
CW40
台
3
4
4
钢筋弯曲机
CW50
台
3
5.5
5
钢筋调直机
JK-2
台
3
4
6
钢筋切断器
CQ40
台
3
4
7
钢筋切断器
CQ50
台
3
5.5
8
圆盘锯
MJ134
台
4
4
9
木工压刨
MBS/413
台
1
3
10
电焊机
QX-400
台
4
76
11
插入式振动器
HZ50A
台
10
1.5
12
平板振动器
PZ-50
台
3
3
13
蛙式打夯机
HW70
台
2
4
14
潜水泵
ZPNФ65
台
10
4
15
污水泵
Ф100
台
10
6.6
16
直螺纹机
SGZL16-40
台
8
3
17
其它手持电动工具

台

15
合计

697

施工高峰期主要用电机具表

施工高峰期主要照明器材统计表
序号
器材名称
单只功率（KW）
单位
数量
功率（Kw）
1
镝 灯
3.3
盏
8
26
2
碘钨灯
1
-
30
30
4
白炽灯
0.1
-
60
6
5
低压灯
0.06
-
40
2.4
6
办公室节能灯
0.26
-
60
15.6
7
食堂电器

12
8
空 调
1.5
台
30
45
合计

137

四．总负荷和总电流计算
1、动力设备总功率 314Kw 即： P动力=0.6*697* cosф=314Kw
2、照明总功率
场地照明 72.6Kw
室内照明（包括食堂用电） 64.4 Kw
合计： 0.8*137 =110Kw
3、施工用电总容量为： ΣP=314+110=424Kw
K*P 0.7*424*1000
I= = = 600A
1.732*U*cosф 1.732*380*0.75
其中：动力总容量为：K*P÷1.732*U*cosф=0.7*314*1000÷1.732*380*0.75=445A
照明总容量为：600-445=155A
3、根据以上计算，考虑了本工程设备的使用特点（非同时启动作业），因此，业主提供的配电柜所设的动力接线容量能满足以上要求。
五. 导线的截面选择（按三相平衡负荷计算）
(1) 照明总进户导线截面积的选择:
A 办公区域导线选择：P=72.6KW
K*∑P 1*72.6*1000
I线= = =145A
1.732*U*cosф 1.732*380*0.75
截面选择查表应为（3*25+2*16）mm2
B 现场照明导线选择：P=64.4KW
K*∑P 1*64.4*1000
I线= = =128A
1.732*U*cosф 1.732*380*0.75
截面选择查表应为（3*25+2*16）mm2
(2) 动力导线截面积选择：
A、动力总容量为：K*P÷1.732*U*cosф=0.7*314*1000÷1.732*380*0.75=445A
截面选择为（3*120+2*75）mm2
B、现场2#线路的固定负载总功率为200KW，因此，导线截面积如下式：
K*P/1.732*U*cosф=0.7*200*1000/1.732*380*0.75=284A
故：截面选择为（3*95+2*50）mm2
C、现场1#线路的固定负载总功率为200KW，因此，导线截面积如下式：
K*P/1.732*U*cosф=0.7*200*1000/1.732*380*0.75=284A
故：截面选择为（3*95+2*50）mm2
(3)各种机械设备电线截面的选择(计算):
小型机械电缆的选择按功率、电流的大小随时计算，按国标标准材料，电工器材导体载流量表选择。
六、安全用电措施
（一）现场临时用电操作和运作制度
1. 根据现场用电设备容量精心计算导线载流量，合理选择导线，本工程Ⅱ级配电电缆均采用埋地敷设（或架空）保证电力安全运行。
2. 场地电缆分布均设有明显的电缆走向标示桩，配电柜，配电箱载显著位置，并要标有用标示牌和安全用电提示语。
3. 整个现场用电系统采用TN-S供电方式。
4. 从事电气作业人员经电力部门核发上网作业许可证及上岗证。
5. 电气作业人员必须衣着完整，严禁穿拖鞋、赤膊等上岗作业，必须正确穿戴绝缘防护用品。
6. 电工作业时二人一班，一人操作一人监护。严禁带电作业，若必须带电作业时需要做好安全防护措施。
7. 用电设备及其控制装置在投入运行前，认真仔细检查有无损坏和老化，绝缘降低，漏电或短路等现象。发现存在问题及时解决，禁止设备带病工作。
8. 现场供配电系统及保护装置，一周一查，发现保护失控立即更换，对设备集中用电量较大的场所一天一查，发现问题及时处理。
9. 严禁私拉电线乱接照明或其它用电设备，若发现有此现象，责其整改，对于屡教不改者，给予相应的经济处罚，直至整改符合要求为止。
10．实行电工日记制，保证24小时有电工值班，注意观察各部门运行情况，尤其是严防超载、过流、漏电等现象，做好运行及日常维修记录。坚持每周定期检查评分制，制定奖罚措施，并限时整改。
（二）、接地与防雷措施
采用TN—S系统，所有配电箱的地端子均与专用保护零线（PE线）连接，所有电气设备外客也与PE线连接。
当施工现场与外电线路共用同一供电系统时，电气设备应根据当地的要求作保护接零或保护接地，但不得一部分设备作保护接零，另一部分设备作保护接地。
作防雷接地的电气设备，必须同时做重复接地。同一台电气设备的重复接地和防雷接地可使用同一接地体，阻值不大于10欧姆。
保护零线不得装设开关或断路器，且专线专用，其截面不小于工作零线截面，并满足机械强度要求。与设备连接时不小于2.5mm2的绝缘多股铜线。用作保护零线的黄绿双色线不得作任何其他用途。
施工现场所有用电设备，除作保护零线外，一律在设备负荷线的首端处设置漏电保护装置。
塔吊基础钢筋与池底钢筋焊接连通，以降低接地电阻。
（三）、配电箱及开关箱的安全措施
配电箱、开关箱应装设在干燥、通风及常温场所；不得装设在有严重损伤作用的瓦斯、烟气、蒸气、液体及其它有害物介质中，不得装设在易受外来固体物撞击、强烈振动，液体浸溅及热烘烤的场所。否则，须作特殊处理，露天装设时需要有防雨措施，固定牢靠。
配电箱、开关箱应采用铁板或优质绝缘材料制作，铁板的厚度应大于1.5mm。箱内零线和地线端子要分开设，且有明显标志。
配电箱、开关箱应装设端正、牢固，移动式配电箱、开关箱应装设在坚固的支架上，固定式配电箱、开关箱的下底与地面得垂直距离，应大于1.3m，小于1.5m，移动式分配电箱、开关箱的下底与地面的垂直距离大于0.6m，小于1.5m。配电箱内的电器应安装在金属或优质的绝缘电器安装板上，然后整体紧固在配电箱体内。金属板与铁质配电箱箱体应作电气连接。
动力配电箱与照明电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，移动式配电箱必须采用橡皮绝缘线电缆。
配电箱、开关箱内的工作零线应通过连接线端子板连接，并应与保护零线接线端子板分设，配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器不应带电，金属底座、外壳等必须保护接零。保护零线通过接线端子板连接。
总配电箱应装设总隔离开关及和路总熔断器以及漏电保护器。漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关，总开关电器的额定值、动作整定值应与分路开关电器的额定值、动作整定值相匹配。
每台用电设备应有各自专用的开关箱，必须实行“一机一闸”制，严禁用同一开关电器直接控制二台及二台以上用电设备（含插座）。
开关箱中必须装设漏电保护器，36V及36V以下的用电设备如工作环境干燥可免装漏电保护器。漏电保护器应装设在隔离开关输出端的负荷侧。漏电保护器的选择应符合国标GB6829—86《漏电电流动作保护器（剩余电流动作保护器）》的要求，开关箱内的漏电保护器其定额漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s。
所有配电箱、开关箱在使用过程中必须按照下述操作顺序：
送电操作顺序为：总配电箱—分配电箱—开关箱。
停电操作顺序为：开关箱—分配电箱—总配电箱（出现电气故障的紧急情况除外）。
所有配电箱均应标明其名称、用途，并作出分路标记，每月检查、维修一次，对配电箱、开关箱进行检查、维修时，必须将其前一级相应的电源开关分闸断电，并悬挂停电标志，严禁带电作业，熔断器的熔体更换时，严禁使用不符合规格的熔断体或铜丝、铁丝代替。
第三章 施工电工安全用电自检单

施工安全用电检查记录单
工程名称： 施工单位：
时间
检查部位
故障现象
故障原因
整改情况

漏电保护器检测记录
工程名称： 施工单位：
工程名称

施工单位

检测范围

检测人

序号
设备名称
编 号
型 号
按钮试验
备 注
1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

说 1、漏电保护器新安装后，应测试漏电动作电流；
2、漏电保护器安装后，每周用试验按钮检测一次动作电流情况；
明 3、动作用“√” 不动作用“×”表示，发现失灵或损坏者应立即更换。
总 页 第 页 年 月 日

第四章 现场给水部分设计
一、 设计步骤
1、设计资料
本工程临时水水源由市政自来水管网供给，本工程市政自来水水源接驳点位于施工现场东南面，市政水源接驳点管道口径为DN80mm。按照招标文件的要求，我公司将在水源接入点加装水表进行计量。
2、本设计原则上以使用便捷，易于控制，基于施工现场的特殊性、复杂性各独立使用区水管遭到损坏的频率高，各相对独立的使用区均设置单独的控制阀门，尽量减少对其他使用区的影响。
二、 现场用水分布
一）各区域阀门的设置
1、在水源接入点水表前设一只总阀控制，水表后给水干管在办公区和生活区各设一支管，一路支管单独为办公区使用并设置一只控制阀门，另一路设置一只阀门控制施工生活区用水，给水干管至施工现场沿基坑四周设置，每路设控制阀门，延基坑通向各施工区，在各施工区设支管，每支管处由一阀门控制，各用水点由此阀门控制。
2、室外消防给水系统为低压消防给水系统，消火栓水压由市政管网提供完全可以满足消防要求。消防拴在给水干管处直接接出，并单独设置控制阀门，在办公生活区设一消火栓，施工现场靠近木工加工区各设一消火栓，在各消火栓靠近木工加工场设置2立方蓄水池，备给水管线受损时消防和施工用水。
在生活区及各加工场同时设置泡沫灭火器、消防锹、消防桶和黄沙等，现场使用的油漆、防水卷材等易燃品单独设置易燃易爆品库房，氧炔气瓶由使用人专人管理分别存放，安全监督员随时检查灭火器的压力计等消防器具的完好，即使更换消除隐患。
二）用水计算
临时施工用水量计算见表

临时施工用水计算表
序号
计 算 内 容
一
工程用水量
1
工程用水量q1采用公式q1=K1∑Q1N1K2/(8×3600)计算
2
K1—未预计的施工用水系数，取1.15
3
Q1—每班计划完成工程量，按每班浇注200m3混凝土
4
N1—施工用水定额，混凝土按预拌混凝土考虑，仅考虑混凝土自然养护，耗水量取350L
5
K2—施工现场用水不均衡系数，取1.5
6
工程用水量q1=1.15×400×350×1.5/(8×3600)=4.20L/S
二
现场生活用水量
1
现场生活用水量q2采用公式q3=P1N3K4/(t×8×3600)计算
2
P1—施工现场昼夜高峰人数，由于生活区布置在场外，取400人
3
N3—施工现场生活用水定额，耗水量40L/人
4
K4—施工现场生活用水不均衡系数，取1.4
5
t—每天工作台班数，取1班
6
现场生活用水量q2=400×40×1.4/(8×3600)=0.78L/S
三
消防用水量
1
室内消防用水量q3取5L/s
四
施工现场总用水量及管径选择
1
施工现场总用水量Q计算，因q1+q2 =4.20+0.78=4.92＜q3，故Q= q3+1/2(q1+ q2)=7.46L/s
2
d=
3
d—配水管直径（m）
4
ν—管道中水流速度（m/s），取1.6 m/s
5
d==≈0.08m=80mm 取管径80mm。现场临水给水管直径为DN80，满足要求。

三） 排水设施计算
化粪池及污水
现场所有管理人员厕所的、污废水先进入化粪池沉淀后再排至市政排水管网。
化粪池容积计算
序号
计 算 内 容
一
化粪池有效容积：W=W1+W2

W1—污水容积（m3） W2—污泥容积（m3）
二
污水容积
1
W1=NZαqt/(24×1000) =400*0.5*40*12/(24*1000)=4m3
2
NZ—化粪池设计使用人数，本工程取400人
3
α—实际使用卫生器具的人数与总人数的百分比，取50%
4
q —每人每日污水定额，取40L/人.d
5
t —污水在化粪池停留时间，取12h
三
污泥容积

W2=1.2(0.00016 NZαT)=1.2*(0.00016*400*0.5*90)=3.45m3

NZ及α同上

T—化粪池清掏周期，取90d
四
化粪池有效容积

W=W1+W2=7.45m3
五
根据计算结果：选择有效容积8m3化粪池。
为保证施工现场整洁及使用的方便性，工地东侧布置1个厕所。
2） 雨水及生产废水
