道路雨、污水管道工程专项施工方案.doc

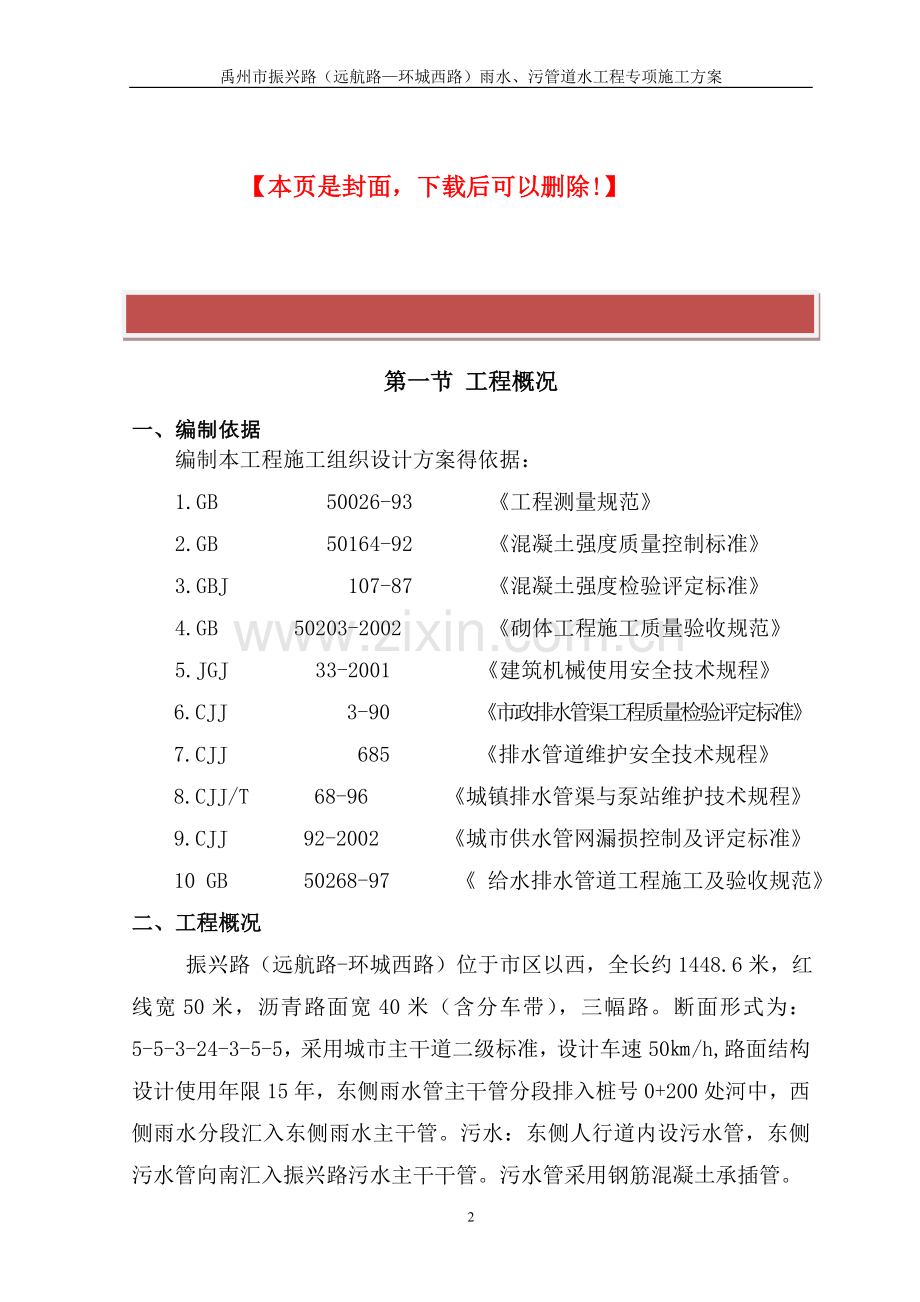

禹州市振兴路（远航路环城西路）雨水、污管道水工程专项施工方案 最新资料，word文档，可以自由编辑！精品文档下载 【本页是封面，下载后可以删除!】第一节 工程概况一、编制依据编制本工程施工组织设计方案得依据：1.GB 50026-93 工程测量规范2.GB 50164-92 混凝土强度质量控制标准3.GBJ 107-87 混凝土强度检验评定标准4.GB 50203-2002 砌体工程施工质量验收规范5.JGJ 33-2001 建筑机械使用安全技术规程6.CJJ 3-90 市政排水管渠工程质量检验评定标准7.CJJ 685 排水管道维护安全技术规程8.CJJ/T 68-96 城镇排水管渠与泵站维护技术规程9.CJJ 92-2002 城市供水管网漏损控制及评定标准10 GB 50268-97 给水排水管道工程施工及验收规范二、工程概况 振兴路（远航路-环城西路）位于市区以西，全长约1448.6米，红线宽50米，沥青路面宽40米（含分车带），三幅路。断面形式为：5-5-3-24-3-5-5，采用城市主干道二级标准，设计车速50/h,路面结构设计使用年限15年，东侧雨水管主干管分段排入桩号0+200处河中，西侧雨水分段汇入东侧雨水主干管。污水：东侧人行道内设污水管，东侧污水管向南汇入振兴路污水主干干管。污水管采用钢筋混凝土承插管。1.工程位置：工程位于禹州市区西部，南邻远航路，北接环城西路。 2.工程内容：排水工程包括雨水、污水管道施工、雨水检查井、污水检查井及雨水口。雨水：两侧路缘石下设雨水管，东侧雨水管主干管分段排入桩号0+200处河中，西侧雨水分段汇入东侧雨水主干管。污水：东侧人行道内设污水管，东侧污水管向南汇入振兴路污水主干干管。污水管采用钢筋混凝土承插管。三、现场施工条件场地为厂区附近及庄稼地内，施工不受交通拥堵但是受行车安全影响。由于拆迁及土地征用未协调完毕，施工会受到影响。四、主要工程量序号名称规格单位数量1新建雨水管D500m1192新建雨水管D600m15703新建雨水管D800m4294新建雨水管D1000m4985新建雨水管D1200m1826新建污水管D400m3007新建污水管D500m6458新建污水管D600座8159新建雨水检查井座90 10新建污水检查井座36第二节 施工人员情况1、工地设置项目工程负责人协调及组织施工。施工人员分为：项目负责1人，技术负责1人，施工员2人，质检员1人，安全员1人，电工1人，材料员1人，机修1人，操作工人6人。第三节 施工方案一、施工工艺流程本工程排水施工工艺流程图如下：准 备 工 作测 量 放 线地下管线探测和保护沟槽开挖整 平、复 测管 基 施 工复 测 管 基水 管 检 查安 管接口及检查井施工管沟填中砂或灰土回 填 土 方 夯实二、基坑开挖本工程基坑开挖，采取放坡开挖形式。1、测量放线，放样出基坑开挖的边线并用白灰等标记；测量标高，计算开挖深度；以书面交底的形式交给现场施工员和施工班长。2、管槽开挖施工（1）管槽开挖前应探明地下管线和障碍物，以便施工时避让或保护。（2）管槽开挖宽度根据设计槽底宽度和开挖深度及放坡坡度计算确定。（3）管槽开挖边坡可根据地质资料按1：1的安全坡度开挖。土质好且开挖较浅的粘性土沟槽，可以采取直槽开挖。（4）开挖管槽前，应向机械司机详细交底，交底内容包括挖槽断面、堆土位置、现有地下构筑物情况、施工技术及安全要求等，并指定专人与司机配合，配合人员应熟悉机械挖土有关安全操作规程，并及时量测槽底高程和宽度，防止超挖。如超挖，超挖部分应按监理工程师同意的材料回填，并夯压密实。（5）管槽采用反铲式挖掘机后退式开挖，并以逆水流管道坡降方向进行。管槽采用普通勾机一次开挖到底。（6）管沟开挖出来且符合回填条件的土方随挖随即用自卸汽车运走，一般不得堆于沟槽两侧。若需要采用沟槽土回填时，槽边可临时堆土，但堆土坡脚距沟槽边应大于1.0m，堆土高度应不超过2.0m，坡度不陡于自然休止角。（7）由于挖掘机不可能准确地将槽底按规定高程整平，所以为确保槽底土壤结构不被扰动或破坏，机械开挖管沟时，只挖至设计槽底高程以上，保留20cm厚的土方，所余土方改用人工清底，勾机开挖管沟，人工辅助清底。（8）管沟开挖时，各级质安人员要加强巡视现场，密切注意周围土体的变形情况及坑槽内可能出现的涌水、涌砂及坑底土体的隆起反弹，一旦发现问题，应立即停止开挖，并知会监理工程师协同处理。（9）沟槽质量检验标准地下水位高于槽底时，应设置排水沟，必须保证排水畅通，达到施工降水要求。严格控槽底高程，用水准仪测量，每井段检验不少于6点，允许偏差020mm。3、开挖时防排水：（1）进场施工前必须做好现场排水情况的勘察，内容有地形、地下水等，然后据以作出可实施性的施工排水方案。（2）基坑开挖后施工排水应连续进行，直至基坑回填为止，不得间断，严防泡槽。（3）在市政排水管道工程施工中，比较常见使用明沟排水方法：当基坑开挖至地下水位，在基坑边或基坑外开挖集水井，结合挖土操作将基坑内的地下水引至集水井，然后用泵抽除。当基坑开挖至设计深度时，在基坑两边各开挖一条排水沟，集水井井底应比排水沟深1米左右；排水明沟截面200200mm，集水井约30m设置一个，集水井截面比250250 mm。（4）条件许可，应在基坑外侧设置截水沟，防止外水进入沟槽。4、沟槽开挖达到设计标高后，应自检并报监理工程师检查，监理工程师验收合格后，方可进入下一道工序施工。三、管道基础施工沟槽验收合格后，进入管道基础施工。根据设计要求，雨、污水管道采用混凝土垫层基础。管道基础在接口部位，应预留凹槽，以便接口操作，接口完成后，随即用相同材料填实。四、排水管施工1、管道装卸由于本工程的管达到现场后用机械进行装卸，装卸时采用柔韧性较好的皮带、吊带或吊绳进行吊装，管道装卸时采用两个支撑吊点，其两支撑吊点位置宜放在管道长的四分之一处。2、管道运输短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤保护层或防腐层。管子叠放运输不宜大于三层，小管径管道如采用叠放运输时，应将所有管道保持稳定，管道之间留有适当缝隙，以防管道发生碰撞。上下叠放运输，其高度不应超过4倍管径或2米。车底与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞，也不得有尖锐锋利的物体，以防戳破管壁。3、管道进场检验管道运到现场，可采用目测法，对管道包装和装卸是否有损伤进行检验，并做好记录和验收。如发现管道有损伤，应将此管道与其它管道分开，立即通知管道供应厂家，进行检查、分析原因并作出鉴定，以便进行妥善处理。进场的材料按不同规格抽样送检合格后方可使用。4、管道存放当管道直接摆放在地上时，要求地面平整，不能有石块和容易引起管壁损坏的尖利物体，要有预防管道滚动措施。直径管道叠层堆放时，应把大而重的放下边，小而轻的放上边，管道堆放高度不得超过2m，管道两侧用木楔或木板挡住，直径超过1m的管道不宜叠层存放。管道在存放过程中，最大存放挠曲度不应超过公称直径的3%。管道最高使用温度宜在37左右，夏季高温季节，应避免日光暴晒（可加盖草袋或草席防晒），并保持管间的空气流通，以防温度升高。存放过程中，严格作好防火措施，严禁在管道附近进行电焊和切割等明火施工。5、安装(1)管道安装在基础垫层施工完毕标高检查合格后进行。(2)铺设管道前要对管材、管件等重新进行一次外观检查，发现有问题的管材、管件均不得采用。(3)下管可用人工或勾机进行。管材应采用人工配合机械下管。人工下管时，可由地面人员将管材传递给沟槽施工人员；对放坡开挖沟槽，严禁将管材由槽顶滚入槽内；勾机下管时，应用非金属绳索扣系住，严禁串心吊装。6、管道与检查井衔接管道与检查井的连接，采用钢性接口，在施工时要求井与管之间用1：2.5水泥砂浆接合紧密，该部分井壁砌砖要求发砖旋，管品与井内壁齐平。7、闭水试验排水管施工完成后，根据设计要求沟槽回填前须对污水管要进行闭水试验，闭水试验按照给水排水管道工程施工及验收规范GB50268-97的要求执行。9、管道工程验收1、一般规定项目排水管道工程质量检验及评定，按工序、部位及单位工程验收，其评定标准的主要依据为合格率。工序、部位及单位工程评定为合格、优良的标准要求，应遵守市政工程给排水管渠质量检验评定标准的有关规定。工序、部位的工程质量，均应符合设计要求和本技术规程，单位工程的竣工验收，应在工序、部位工程验收基础上进行，单位工程验收，应由建设单位组织，在设计、施工、质量监理和其它有关单位参加的条件下验收。单位工程竣工验收时，应具备下列文件：1）竣工图及设计变更文件；2）管材、胶圈规格，出厂合格证，及设计变更文件；3）工程施工记录和隐蔽工程验收记录；4）闭水检验记录；5）工序、部位（分部）、单位工程质量检验评定记录或工程质量评定表。五、雨水、污水检查井的砌筑施工1、雨水、污水检查井采用灰砂砖砌筑，砖和砂浆强度满主设计要求。2、管井的砖砌体必须保证灰浆饱满、灰缝平直，不得有通缝，壁面处理前必须清除表面污物、浮灰等。砌井应随时检测直径尺寸，当需收口时应四面收进。雨水管井的井室内壁应按设计进行抹面，内壁抹面应分层压实，井室外壁应用砂浆批挡。管井砌筑过程中，注意预留支管，预留管的管径、方向、标高应符合设计要求。管与井壁衔接处应严密不得漏水，预留支管宜用低强度等级砂浆砌筑封口抹平。3、砂浆采用机械拌和,拌和时间不得少于3分钟,砂浆应随拌随用,一般在3个小时内用完,当气温超过30时,砂浆应在2小时内用完。严禁使用隔夜砂浆。5、井室的质量标准应符合GB50268-2008的有关规定。六、沟槽回填管道安装和管井砌筑完成，经监理工程师验收合格后，应及时进行回填。1、管道回填严格按照设计要求的材料进行。2、回填前清除槽内杂物、排除积水。3、沟槽两侧须同时回填，且两侧高差不得超过30，管顶以上50范围内应特别注意夯实设备的选用，以防止对管道结构造成损坏。4、回填要求（1）按设计要求分层回填，分层厚度不得超过2030cm，用水冲实。（2）沟槽回填顺序应按沟槽排水方向由高向低分层进行。（3）回填土中不得有碎砖、石块，不得回填淤泥、腐殖土及有机质。（4）回填区域密实度要求详设计图要求，设计无要求时，参照给排水管道工程施工及验收规范GB50268-2008规范规定。第四节 劳动力和机械设备投入计划一、劳动力计划为确保管道施工进度计划的完成，拟进场作业人员共15人。其中管理人员4名，装载机司机1名，挖掘机司机1名，压路机司机1名，汽车司机3，电工1人，电焊工1人，杂工3人。二、机械设备投入计划主要工料机配备表：序号设备名称数量1压路机1台2挖掘机2台3电焊机1台4自卸汽车3台5铲车1台6振捣棒2套第五节 质量保证与承诺一、质量管理目标1、公司的质量方针：科学管理、全程监控、优质高效、顾客至上。2、公司的质量目标：严格执行GB/T19001-2000质量管理体系标准。单位工程一次交检合格率100。3、本工程的质量要求为：合格工程。二、质量保证措施（一） 施工准备阶段的质量保证措施由总工程师牵头，组织施工技术人员进行图纸自审，在自审的基础上做好图纸会审。编制实施性施工组织设计、质量计划和创优规划。做好分级技术交底，组织学习有关规程、规范和工艺要求。(2)针对本工程的施工特点，开工前对所有施工人员进行技术培训，对管理人员、技术人员进行专业强化培训；对各工种操作人员进行岗前培训，实行持证上岗；对涉及“四新”技术项目的管理人员和操作人员针对各自技术特点专项培训，强化全员质量意识，并制定质量岗位责任制。(3)建立完整的质保体系，派专人负责工程质量。项目部设专职质检工程师和质检员，各班组负责人兼职质检员，并将名单上报监理工程师。(4)编制材料和机械设备需求计划，做好设备的维修与保养，对进场材料进行抽查检验，检验合格后方可使用。（二） 施工过程的质量保证措施对关键工序和特殊工序，编制详细的作业指导书，并做好技术交底，严格执行隐蔽工程签证制度，工序完成后，经监理工程师检查签字后方可进入下道工序。加强对文件、资料的管理，所有技术文件按我司质量管理标准要求设专人负责，分门别类建立台帐，收发登记注册，受控文件必须加盖受控印章，并保证其为有效版本才能使用。积极配合质监站和监理工程师对工程的质量抽查，并严格落实其提出的整改措施。（三） 原材料检验要求1. 水泥现场水泥必须根据国标GB175-对水泥安定性、凝结时间、强度进行试验。2. 碎石、砂骨料须符合中国GB50204-2002 及中国国家标准(GB/T14684-2001) 和 (GB/T14685-2001) 的规定。并对骨料的筛分析、含泥量、泥块含量、针片状颗粒含量、压碎指标等指标进行试验检测。3. 混凝土施工中混凝土的取样制作应按国标GB50204-2002进行，在搅拌点或浇筑点取样。取样的数量和频率须按国标GB50204-2002 或业主代表的指示。（四） 产品防护1.混凝土浇注完成后，在收浆后尽快养护，混凝土的养护采用洒水养护，养护时间不得少于7天。砼强度达到50%后才进行下管。2.管顶覆土少于50cm时，严禁机械在上面行走。3.管道施工完后，对管道进行清污和冲洗。第六节 安全生产措施一、安全目标严格执行GB/T28001-2001职业健康安全管理体系标准。预防为主，控制及减少防护缺陷、设备缺陷、运动物危害、电危害和明火伤害等事故发生，每年工伤事故控制在18以下，火灾事故，死亡事故均为零，努力提高员工的健康水平。二、安全生产保证措施（一） 安全用电措施1、现场用电布置现场施工用电原则执行一机、一闸、一漏电保护的“三级”保护措施。其电箱设门、设锁、编号，注明负责人。机械设备必须执行工作接地和重复接地的保护措施。照明使用单相220V工作电压，主线使用单芯直径2.5mm2铜芯线，分线使用1.5mm2铜芯线，灯距离地面高度不低于2.5m，每间（室）设漏电开关和电闸各一支。电箱内所配置的电闸、漏电、熔丝荷载必须与设备额定电流相等。不使用偏大或偏小额定电流的电熔丝，严禁使用金属丝代替熔丝。现场电工必须是经过培训，考核合格持证上岗。2、安全用电技术措施电气设备的设置、安装、防护、使用、维修、操作人员都必须符合JGJ46-2005施工现场临时用电安全技术规范要求。接地装置必须在线路及配电装置投入运行前完工，并会同设计者共同检测其接地电阻值。接地电阻不合格者，严禁现场使用带有金属外壳的电器设备，并应增加人工接地体的数量，直至接地体完全合格为止。施工现场专用的中性点直接接地的低压电力线路中，必须采用TN-S接零保护系统。保护零线应与工作零线分开，单独敷设，不作它用，保护零线PE必须采用绿/黄双色线。保护零线必须在配电室配电线路中间和末端至少三处作重复接地，重复接地线应与保护零线相连接。保护零线的截面应不小于工作零线截面的1/2，同时必须满足机械强度要求。一切用电的施工机具运至现场后，必须由电工检测其绝缘电阻及检测各部分电气附件是否完整无损，绝缘电阻小于0.5欧或电气附件损坏的机具不得安装使用。电气设备的正常情况下不带电的金属外壳等均应作保护接零。施工现场的配电箱和开关箱至少配置两级漏电保护器，漏电保护器应选用电流动作型。漏电保护器只能通过工作线，开关箱应实行一机一闸制。配电系统中开关电器必须完好，设置牢固、端正。带电导线接头间必须绝缘包扎，严禁挂压其它物体。配电箱、开关箱应配锁，专人负责，定期检修。检修人员必须遵守电工操作规程，使用绝缘工具，统一组织，专人指挥。（二） 机械安全防护措施1、机械操作人员必须经过培训考核合格持证上岗。各种机械要定机定人维修保养，做到自检、自修、自维有记录。施工现场各种机械要挂安全技术操作规程牌。2、蛙式打夯机必须两人操作，操作人员必须戴绝缘手套和穿绝缘鞋。手柄应采取绝缘措施。打夯机用后应切断电源，严禁在打夯机运转时清除积土。3、自卸汽车等在坡道停放时：下坡停放应挂上倒档，上坡停放应挂上一档，应使用三角木楔等塞紧轮胎。（三） 施工人员安全防护措施1、参加施工人员是经过安全培训，并考核合格持证上岗者。施工人员进场时或进行具体操作前，须经过施工工长及安全监督员的安全交底。2、施工人员必须遵守现场纪律和国家法令、法规、规定的要求，必须服从项目经理部的综合管理。3、施工人员进入施工现场必须戴符合标准的安全帽，其配带方法要符合要求。4、施工人员工作前不许饮酒，进入施工现场不准嬉笑打闹。5、施工人员应立足本职工作，不得动用不属本职工作范围内的机电设备。6、施工现场夏天给工人备足清凉解毒凉茶或盐开水。（四） 风灾、水灾之防护措施1、气象机关发布暴雨、台风警报后，守卫及有关单位应随时注意收听报告台风动向之广播，转告项目经理或生产主管。2、台风接近本地区之前，应采取下列预防措施：关闭门窗，如有特别防范设备，亦应装上。熄灭炉火，关闭不必要电源或煤气。重要文件及物品放置于安全地点。放在室外不堪雨淋之物品，应搬进室内或加以适当之遮盖。准备手电筒、蜡烛、油灯等照明物品及雨衣、雨鞋等雨具。门窗有损坏应紧急修缮，并加固房屋天面及危墙。3、强台风袭击时，应采取下列措施：关闭电源或煤气来源；非绝对必要，不可生火。生火时应严格戒备。重要文件或物品应有专人看管。门窗破坏时，警戒人员应采取紧急措施。为防止雷灾，易燃物不应放在高处，以免落地造成灾害。（五） 安全检查制度1、班组每天进行班前交底活动，由班长或安全员传达工长安全技术交底，并作好当天工作环境的检查，做到当时检查当时记录。2、项目经理带队每星期一组织本项目安全生产的检查，记录问题，落实责任人，签发整改通知，落实整改时间，定期复查，对未按期完成整改的人和事，严格按本企业安全奖惩条例执行处罚。3、公司对项目进行一月一次的安全大检查。发现问题，提出整改意见，发出整改通知单，由项目经理签收，并布置落实整改人、措施、时间。如经复查未完成整改，项目经理及有关责任人将受到纪律和经济处罚。4、对于公司有关部门到项目随机抽查发现的问题，由项目质量安全监理组监督落实整改。第七节 职业健康保护措施一、职业健康安全目标严格执行GB/T28001-2001职业健康安全管理体系标准。预防为主，控制及减少防护缺陷、设备缺陷、运动物危害、电危害和明火伤害等事故发生，每年工伤事故控制在18以下，火灾事故，死亡事故均为零，努力提高员工的健康水平。二、职业健康控制项目和制度（一） 杜绝土方坍塌事故1、技术部门要根据勘探报告、土质情况、施工场地情况及季节性施工特点，按照规范要求认真编制施工组织设计或施工方案。施工组织设计或施工方案,必须经上级主管审批后方可实施。2、深基础施工，必须严格按照深基坑专项施工方案要求进行施工。3、开挖深度超过1.5m的沟、坑、槽，根据土质和深度情况按规定放坡或加可靠支撑，设置人员上下坡道或爬梯。4、土方开挖深度超过2.0m，必须在边沿处设立两道护身栏杆。危险处，夜间设红色标志灯。5、开挖的沟、坑、槽边1m以内不得堆土、堆料、停置机具。6、物资供应部门要按照施工组织设计或施工方案要求，提前准备好充足的设备和物资，雨季施工要准备足够的潜水泵和塑料薄膜。7、技术部门要组织测量人员定期观测护坡桩和边坡的变化情况，详细记录观测数据。8、雨季施工，施工现场要成立防汛领导小组，组织专人巡视现场，特别是在雷雨期间要随时观察边坡变化，发现险情立即组织人员进行抢险。9、加强施工过程安全检查、复查和记录。（二） 杜绝物体打击和触电事故1、施工现场安全防护合格率95%以上。2、手持电动工具必须安装、并经常检查漏电安全保护系统和装置。3、管道下管时严禁管下站人。禹州振兴路（远航路-环城西路）工程雨、污水管道工程专项施工方案 工程名称：禹州振兴路（远航路-环城西路）工程 施工单位： 郑州太平洋建设有限公司 专业技术负责人（编制）： 项目技术负责人（审核）： 编制日期： 审批日期： 精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】20
