协合光伏电站启动方案

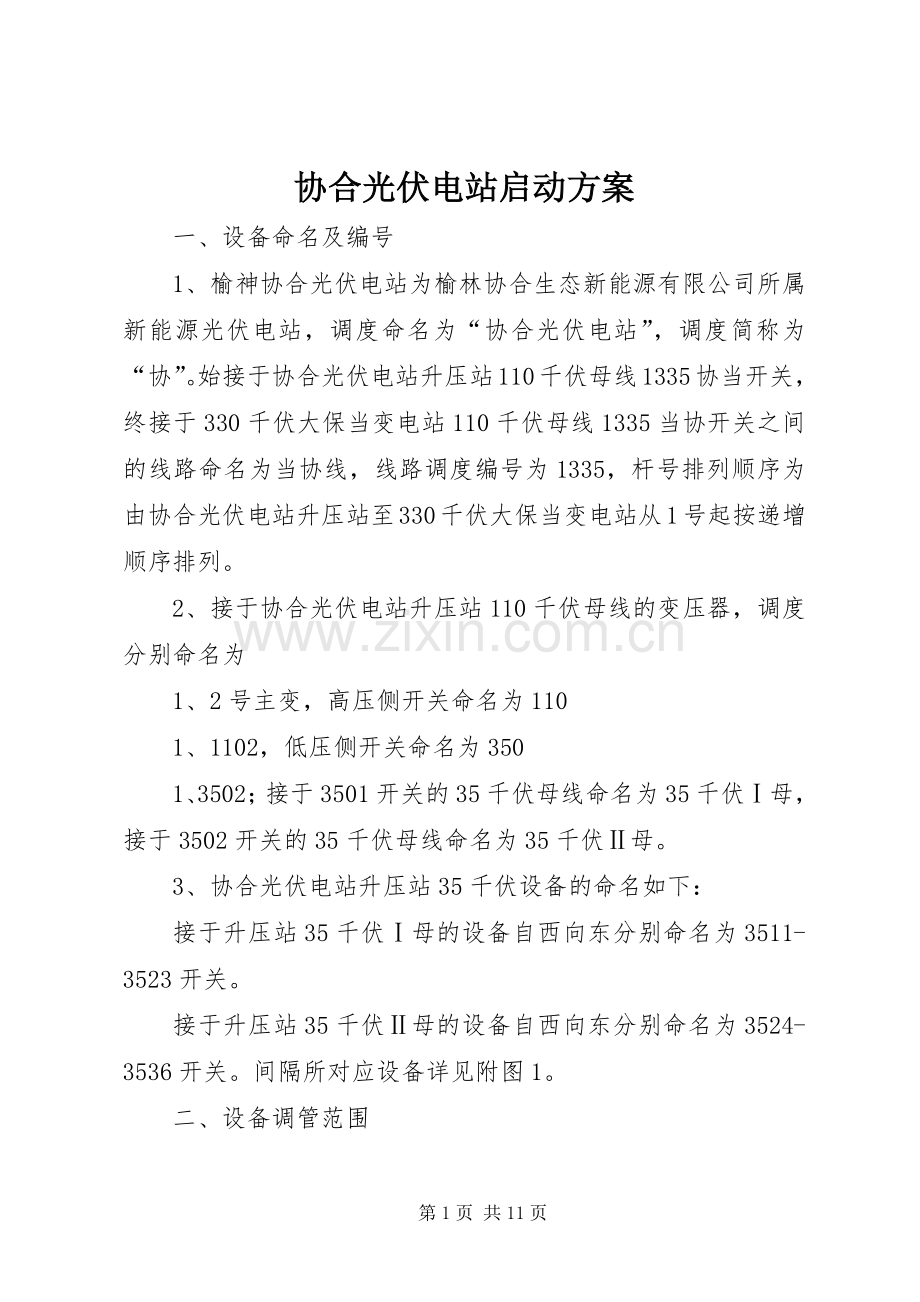

一、设备命名及编号
1、榆神协合光伏电站为榆林协合生态新能源有限公司所属新能源光伏电站，调度命名为“协合光伏电站”，调度简称为“协”。始接于协合光伏电站升压站110千伏母线1335协当开关，终接于330千伏大保当变电站110千伏母线1335当协开关之间的线路命名为当协线，线路调度编号为1335，杆号排列顺序为由协合光伏电站升压站至330千伏大保当变电站从1号起按递增顺序排列。
2、接于协合光伏电站升压站110千伏母线的变压器，调度分别命名为
1、2号主变，高压侧开关命名为110
1、1102，低压侧开关命名为350
1、3502；接于3501开关的35千伏母线命名为35千伏Ⅰ母，接于3502开关的35千伏母线命名为35千伏Ⅱ母。
3、协合光伏电站升压站35千伏设备的命名如下：
接于升压站35千伏Ⅰ母的设备自西向东分别命名为3511-3523开关。
接于升压站35千伏Ⅱ母的设备自西向东分别命名为3524-3536开关。间隔所对应设备详见附图1。
二、设备调管范围

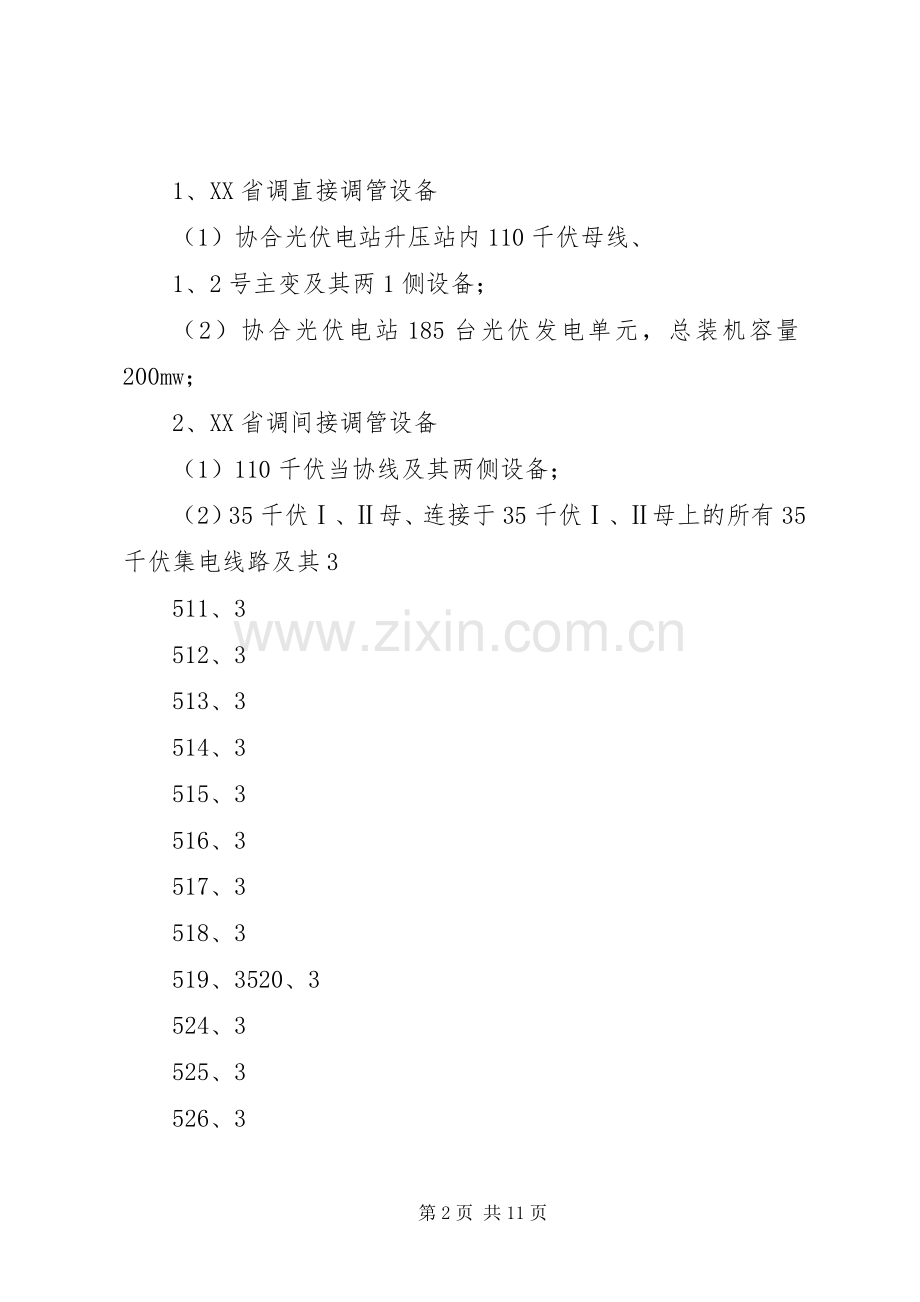

1、XX省调直接调管设备
（1）协合光伏电站升压站内110千伏母线、
1、2号主变及其两1侧设备；
（2）协合光伏电站185台光伏发电单元，总装机容量200mw；
2、XX省调间接调管设备
（1）110千伏当协线及其两侧设备；
（2）35千伏Ⅰ、Ⅱ母、连接于35千伏Ⅰ、Ⅱ母上的所有35千伏集电线路及其3
511、3
512、3
513、3
514、3
515、3
516、3
517、3
518、3
519、3520、3
524、3
525、3
526、3
527、3
528、3
529、3530、3
531、3
532、3533开关；
（3）svg装臵
1、
2、
3、4及其3
522、3
523、3
535、3536开关；
3、榆林地调直接调管设备
（1）110千伏当协线及其两侧设备；
4、协合光伏电站直接调管设备
（1）35千伏Ⅰ、Ⅱ母、连接于35千伏Ⅰ、Ⅱ母上的所有35千伏集电线路及其3
511、3
512、3
513、3
514、3
515、3
516、3
517、3
518、3
519、3520、3
524、3
525、3
526、3
527、3
528、3
529、3530、3
531、3
532、3533开关；
（2）svg装臵
1、
2、
3、4及其3
522、3
523、3
535、3536开关；（3）1号站用接地变、2号接地变及其3
521、3534开关。
三、主设备参数
1、输电线路
1335当协线参数。送出线路全长2.63km，其中架空线路长2.411km，电缆线路长0.219km。导线采用2*jl/g1a-300/40钢芯铝绞线；电缆采用2×yjlw03-64/110-1×630mm2单芯铜芯交联聚乙烯2绝缘皱纹铝护套电力电缆。
2、协合光伏电站发电设备（1）逆变器（共370台）
型号：cs500最大直流输入电流：1200a额定交流输出功率：500kwp（2）电池组件305wp型单晶硅电池组件电池组件标称峰值功率≥305w电池组件转换效率≥16.8%（3）光伏发电单元箱变参数（185台）型号：zbws-1100/38.5/0.30-0.30额定容量：1100/550-550kva额定电压：
38.5±2*2.5%/0.3-0.3kv接线组别：y，d11-d11
四、启动范围
1、110千伏当协线及其两侧设备。
2、协合光伏电站110千伏母线，
1、2号主变及其两侧设备，35千伏Ⅰ、Ⅱ段母线及母线上所接的所有设备，35千伏集电线路及其185台光伏发电单元。
五、启动前的技术要求
1、协合光伏电站所有动态无功补偿装臵必须完好可投，并随本次启动同时投运。
2、协合光伏电站并网前必须经电力建设质量监督部门认可，具备并网条件。
3、协合光伏电站所有并网发电单元逆变器应具备低电压穿越能力。
4、协合光伏电站应配臵有功功率、无功功率自动控制（agc、avc）系统。
5、协合光伏电站所有并网光伏单元必须具备有功和无功调节控制能力。
6、若不具备上述任一条件，均不得启动。
六、启动前的准备工作
1、协合光伏电站所有光伏发电单元及升压站与系统并网前凡不涉及110千伏主网运行方式的一切并、停试验、调试等工作均由现场启动试运总指挥负责。
2、协合光伏电站升压站所有保护定值按照调管范围分别核对无误，且下达保护定值ct变比与现场一致，规程规定的所有继电保护试验全部完成且结果正确，并按规定全部投入。
3、协合光伏电站并网前升压站与省、地调之间的通信、直通电话畅通，调度自动化信息准确，远动信号正确并送至省、地调。
4、榆林协合生态新能源有限公司与国网XX省电力公司相关部门已经签订并网调度协议和购售电合同，与国网榆林供电公司已签订供用电合同并报省调。电厂并网前所有计量计费装臵装设完毕且4检验合格，具备计量条件。
5、协合光伏电站运行人员经过调度培训考试合格，具备上岗资格。协合光伏电站的运行规程及相关资料已按要求上报省调。
6、协合光伏电站向省调汇报：协合光伏电站110千伏所有设备、
1、2号主变及其两侧开关、刀闸、35千伏Ⅰ、Ⅱ母及母线所接开关及其刀闸、1335协当线开关及其刀闸（包括线路接地刀闸）工作全部结束，地线全部拆除，人员全部撤离现场，所有开关及刀闸（包括接地刀闸）均处于断开状态，保护定值全部核对无误并按规定投入，申请启动。
7、榆林调向省调汇报。1335当协线两侧设备工作全部完工，所有地线拆除，人员全部撤离，验收合格，相序与设计相符且接入正确，设备验收合格，保护定值全部核对无误并按规定投入，当协线两侧开关及其刀闸（包括线路接地刀闸）均处于断开状态，光伏电站上网所有计量装臵装设完毕，检验合格，具备计量和线路带电条件，可以带电。
8、省检公司延安分部运维班向省调监控员汇报。1335当协线信息点表核对无误，1335当协开关遥控试验全部按规定做完，结果正确无误。
9、启动前，大保当变向省调申请退出110千伏母差保护，进行回路接入及改定值工作。
10、省调确认。1335当协线两侧自动重合闸均已退出。
11、若不具备上述任一条件，均不得启动。
七、启动程序
1、榆林调向省调申请。借用大保当变及协合光伏电站110千伏母线启动1335当协线，省调同意并通知大保当变、协和光伏电站。
2、省调通知榆林调。可以启动1335当协线及两侧设备，并委托榆林调启动协合光伏电站110千伏母线，具体按榆林调启动方案执行。
3、榆林调向省调汇报。1335当协线及协合光伏电站110千伏Ⅰ母带电正常，1335当协线核相正确，可以启动光伏电站其它设备。向省调归还协和光伏电站110千伏母线调管权。
4、省调令协合光伏电站。用1101开关向1号主变充电五次（最后一次保持开关为运行状态），正常后报省调。
5、省调令协合光伏电站。用1102开关向2号主变充电五次（最后一次保持开关为运行状态），正常后报省调。
6、省调令协合光伏电站。用1号主变低压侧3501开关向35千伏Ⅰ段母线充电，正常后进行110千伏Ⅰ母yh与35千伏Ⅰ母yh核相工作，正确后报省调。
7、省调令协合光伏电站。用2号主变低压侧3502开关向35千伏Ⅱ段母线充电，正常后进行110千伏Ⅰ母yh与35千伏Ⅱ母yh核相工作，正确后报省调。
8、省调令协合光伏电站。3501开关运行转冷备用。
9、省调令协合光伏电站。合上35001母线隔离刀闸。
10、省调令协合光伏电站。用3500母联开关向35千伏Ⅰ母充6电，正常后进行35千伏Ⅱ母与35千伏Ⅰ母一次核相工作，正确后报省调。
11、省调令协合光伏电站。3500母联开关运行转冷备用。
12、省调令协合光伏电站。用1号主变低压侧3501开关向35千伏Ⅰ段母线充电。
13、省调令协合光伏电站。启动站内自行调管设备，具备条件后，应进行相关设备保护极性测试，正常后报省调、榆林调。
14、省调令协合光伏电站。分别启动光伏电站各台光伏发电单元，并进行光伏发电单元带负荷后的试验（每台光伏发电单元并网前应由现场做核相工作，核相正确后方能并网）。
15、省调令榆林调。进行110千伏当协线相关设备保护差流极性测试工作，正确后报省调。
16、榆林调向省调汇报。110千伏当协线相关设备保护差流极性测试工作完成，结果正确，大保当变110千伏母线已恢复至固定运行方式，向省调归还大保当变110千伏母线调管权。
17、省调令榆林调、协合光伏电站。1335当协线及其两侧开关开始24小时带负荷试运，试运行结束后报调管。
18、协合光伏电站向省调申请：
1、2号主变及所有35千伏集电线路开始24小时带负荷试运，试运行结束后报调管。
19、协合光伏电站向省调申请。1至185号光伏发电单元开始24小时带负荷试运，试运行结束后向省调正式报调管。
七、有关运行方式的规定及其它问题
1、协合光伏电站最大方式两台主变中性点接地，最小方式为一台主变中性点接地，正常运行方式为一台主变中性点接地。
1、2号主变为有载调压变压器，两台主变分接头位臵保持一致。
1、2号主变分接头位臵，启动前由榆林调根据系统电压确定。
2、协合光伏电站35千伏站用电、无功补偿装臵及接地变启动由光伏电站自行安排，启动完毕后报省调。
3、协合光伏电站所有35千伏集电线路启动由光伏电站根据现场情况自行安排，但启动前需征得省调的同意，启动完毕后报省调。
4、协合光伏电站应配臵光功率预测系统。
5、协合光伏电站光伏发电单元全部并网调试运行后6个月内应向省调提供光伏电站有关运行特性的测试报告。
6、协合光伏电站任一台主变检修时，可通过3500母联开关及35001母线隔离刀闸带另一条35千伏母线运行，期间协合光伏电站应控制光伏总出力不超过单台主变允许电流。8附图1：协合光伏电站电气主接线图
