[北京]地下车库深基坑设计及施工方案.doc

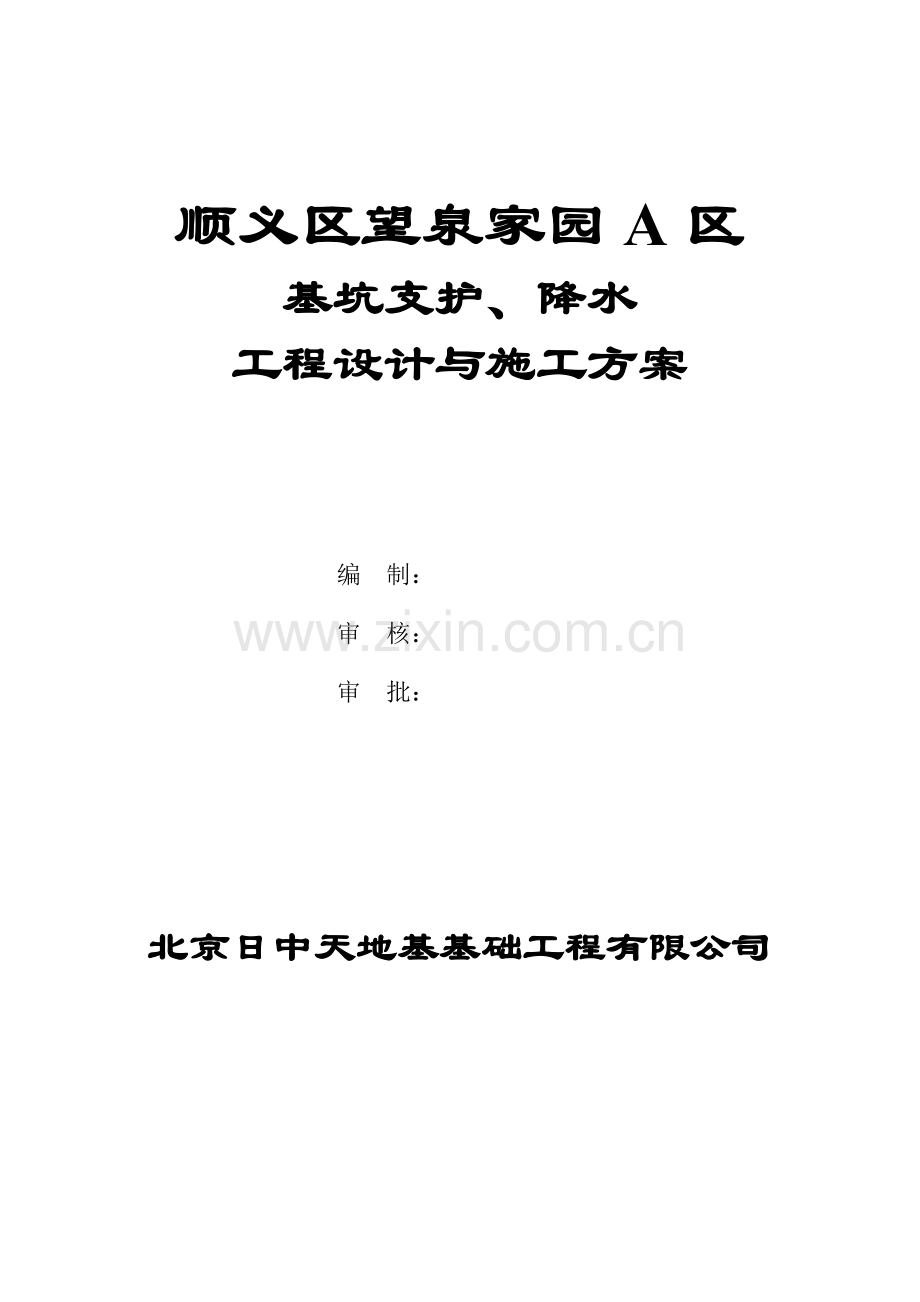

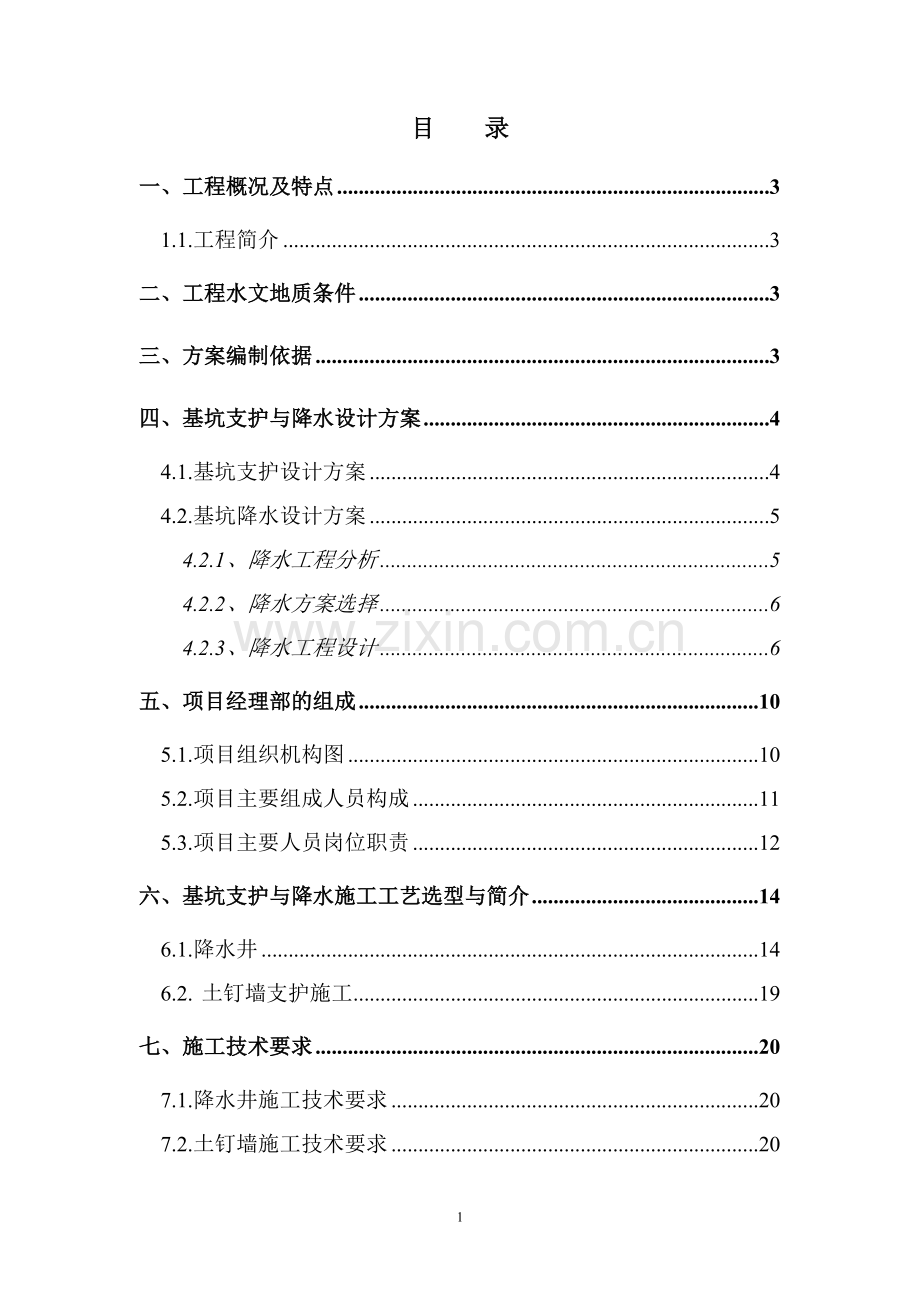

顺义区望泉家园A区基坑支护、降水工程设计与施工方案编 制： 审 核： 审 批： 北京日中天地基基础工程有限公司目 录一、工程概况及特点31.1.工程简介3二、工程水文地质条件3三、方案编制依据3四、基坑支护与降水设计方案44.1.基坑支护设计方案44.2.基坑降水设计方案54.2.1、降水工程分析54.2.2、降水方案选择64.2.3、降水工程设计6五、项目经理部的组成105.1.项目组织机构图105.2.项目主要组成人员构成115.3.项目主要人员岗位职责12六、基坑支护与降水施工工艺选型与简介146.1.降水井146.2. 土钉墙支护施工19七、施工技术要求207.1.降水井施工技术要求207.2.土钉墙施工技术要求20八、施工部署及进度安排228.1.临建布置及场地安排228.2.施工准备工作23九、质量保证措施25十、安全保证措施2610.1.安全生产保证措施2710.2.施工防火安全措施2710.3.地下管线及其它地上设施的安全及加固措施28十一、文明施工及环保措施28十二、基坑监测方案30十三、雨天施工方案31十四、主要施工机械设备清单32十五、附件33一、工程概况及特点1.1.工程简介拟建工程为北京市顺义区望泉家园A区工程，位于顺义区沙井村内，包括A区住宅楼及地下车库，基坑挖深按7.075m计算。基坑采用大开挖方式。二、工程水文地质条件 详细见地勘报告三、方案编制依据3.1.本工程岩土工程地质勘察报告3.2.本工程业主有关要求3.3.本工程有关设计图纸3.4.选用规范1）土方与爆破工程施工及验收规范GBJ50201-832）建筑桩基技术规范JGJ94-943）建筑地基基础工程施工质量验收规范GBJ50202-20024）建筑与市政降水工程技术规范JGJ/T111-985）建筑基坑工程技术规范YB9258-976）建筑基坑支护技术规程JGJ120-997）锚杆喷射混凝土支护技术规范GB50086-20018）混凝土结构设计规范GB50010-20029）混凝土结构工程施工及验收规范GB50204-200210）砌体工程施工及验收规范GB50203-9811）钢筋焊接及验收规程JGJ18-9612）工程测量规范GB50026-9313）建筑变形测量规程JGJ/T8-9714）建筑工程施工质量验收统一标准GB50300-200115）建筑施工安全检查标准JGJ59-9916）建筑机械使用安全技术规程JGJ33-200117）施工现场临时用电安全技术规范JGJ46-8818）建设工程施工现场供用电安全规范GB50194-93四、基坑支护与降水设计方案4.1.基坑支护设计方案本工程位于顺义区沙井村，周边条件较好。根据我公司在各种深基坑支护工程设计的经验，本着安全可靠、技术先进、经济合理的原则，经过认真计算和多方案比较，同时借鉴本工程附近基坑实例，为降低工程造价特选用土钉墙支护方案。土钉墙支护自八十年代引入国内，目前已广泛应用于高层建筑深基坑的支护结构，该技术变过去深基坑开挖中的被动支护为主动支护，开挖后基坑边坡土体侧压力通过钢筋网喷射砼面板传至土钉，再由土钉传至稳定的土层中，从而保证了边坡的稳定，此项工艺融合了土钉挡墙和加筋土墙的长处，形成土钉墙复合体，能显著提高边坡整体稳定性和承受坡顶超载的能力，增强土体破坏延性，改变边坡突然塌方性质，经过土钉墙加固后的土层，由于土钉的加筋作用，压力浆体的渗透作用，使相邻土钉区域土体相互约束。锚喷支护是分布多点式铰接连续板结构，是一柔性支护结构，允许土体有一定量的变形和位移，各个节点受力可自行调节，从而重新调整了结构受力状态，使结构处于最佳应力状态。而且该方法还具有工程造价低；施工无噪音；可作结构的外模，减少挖土量；喷锚支护、基坑开挖逐步分层分段实施，不单独占用工期；施工设备简单等诸多优点。土钉墙底边线与结构外边线800mm。具体设计方案如下：A.基坑剖面：. 土钉墙支护沿基坑开挖7.075m深度范围内共设4层土钉，放坡角度1：0.2，第一层土钉距地面1.5米，以下按照土钉层距水平间距15001500进行梅花布设，从上到下土钉长度依次为6米（120）、8.8米（120）、7米（120）、6米（120）。以上土钉墙喷射砼C20，水泥用采用普硅P.O32.5，砂为中砂，豆石粒径15%的砾石水泥过滤器，内径300mm、井管长23.5m，即高出地面0.5m。b.下管的同时用水反冲洗，把钻孔内的泥浆全部稀释排除。c.采用23及46mm的圆砾作井管四周填料，圆砾中不得含有砂和泥土。d.成井后及时用空压机吹洗，直至水清。含砂量1/万，即可下入潜水泵抽水。e.井口加设盖板，防止异物掉入。.排水要求：管井抽出的地下水，不得泛流，要用集水管沉淀后方可排入市政下水道内。7.2.土钉墙施工技术要求A、技术质量要求、修坡应平整，在坡面喷射混凝土支护前，应清除坡面虚土。、土钉定位间距允许偏差控制在150mm范围。、成孔深度偏差控制在 +200mm-50mm，成孔直径偏差控制在+20mm -5mm范围。成孔倾角偏差一般情况不大于3。、喷射细石混凝土时，喷头与受喷面距离宜为0.61.2m，自下而上垂直坡面喷射，一次喷射厚度不宜小于40mm。、钢筋网保护层厚度不宜小于20mm。、严格按施工程序逐层施工，严禁在面层养护期间抢挖下一步土方，面层养护24小时后方可进行下步土方开挖。B、喷锚支护过程中可能遇到的问题和解决方案、由于地质条件、施工的复杂性，基坑各边坡地坪标高不一致，基坑深度也不同，边坡土钉的实际排数，土钉长度和间距应根据实际情况由技术人员做相应调整。、因地下障碍物而无法按设计孔位或设计长度进行成孔施工，可适当调整土钉入射角度、间距和位置，以避开地下障碍物。当土钉间距调整幅度超过500mm或成孔深度比原设计孔深少2000mm以上时，施工现场技术人员应与设计人员协商解决。、成孔过程中因遇地下水而缩颈、塌孔现象，可采用如下方法之一解决。1)、成孔后立即下土钉并随即注浆。2)、已缩颈的土钉孔应二次成孔以保证孔径；若二次成孔无法保证孔径，应在相邻处补孔；3)、若现场地层情况与原勘察报告有较大出入，缩径、塌孔严重而无法用洛阳铲成孔，应及时与设计人员协商。可采用钢管花管作土钉打入土体并灌注水泥浆，或采用锚杆机成孔。4)、当周边地下管线距基坑较近（小于2m），管线埋置范围较大时，可采用加长、加密土钉支护措施。当管线自身高度小于1.4m，采用喷锚支护时上下土钉应错开管沟位置。、基坑开挖过程中因土质较松散而发生局部土体不稳定时，可采用的方法有：1)、视土质情况减小土方开挖深度。2)、可在土方开挖后立即喷射一层40mm厚的砂浆或混凝土，再进行土钉施工。3)、若不稳定土体已塌落，视塌落土体大小用编织袋或草袋等物体装土填充密实后，挂钢筋网或进行压力注浆，再进行下一步工序施工。、施工过程中边坡出水而影响坡体稳定时1）、首先与建设单位密切配合，了解施工场区周边地下管线(上、下水、污水、雨水及消防等)是否有渗漏现象，及时切断水源并进行补漏和堵截。2）、边坡可采取设置导流花管的方法将土体中水导出，基槽内设置盲沟和集水井，用水泵将水尽快排出基槽。3）、增加边坡监测次数，做好记录并及时上报。、边坡位移发生突变，地面产生较大裂缝，位移未有收敛迹象1）、立即封锁该区路面，禁止各种车辆及无关人员通行；及时通知设计人员到场。2）、尽快采取坡后卸荷，坡脚堆土压重或内支撑等方法减缓边坡位移。3）、缩短边坡监测周期，同时尽快分析事故原因，找出最有效的解决方案避免事故继续恶化，保证工程顺利进行。八、施工部署及进度安排8.1.临建布置及场地安排根据本工程地处位置，施工过程中需考虑如下的几点进行施工平面布置：A.施工布置首先要满足本工程地下部分的施工要求，使工序能形成大流水作业，且各工序间尽量少相互影响，同时又要保证它们之间紧密结合，保证整个工程施工的连续性和施工功效。8.2.施工准备工作A.施工人员、技术准备 施工前，项目经理部准备整个工程施工工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：.施工前根据地质勘察报告对各施工部位地段进行详细的了解。.会同工程技术人员熟悉工程图纸，并和有关方进行图纸会审。.施工前，应从甲方处接收轴线基准点、高程测量控制点，并进行复核签证。轴线的定位点及水准点，应设置在施工场区附近不受施工影响，并在施工现场布设测量控制网。.开工前会同甲方、设计部门、监理等有关单位进行图纸会审，填写会审纪要；在项目部内部召开技术交底会，将技术要求及时传达到机台班组。.根据有关施工标准、验收规范、质检部门及档案部门的要求，按技术管理资料、质量保证资料及验收评定资料三类资料编制或购买各种专用表格，施工前各种表格应备齐，工地办公室应张挂平面图、大样图、施工进度表，施工记录汇总表及施工场区平面布置图等。.施工前各项准备工作完毕后，项目经理应填写开工通知单、报送监理工程师、甲方批准。B.施工现场准备工作： 和业主一起进行地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装；材料堆放和储放；消防保安设施的设置等。C.施工场地准备： 为确保施工顺利进行，进场前应作好充分准备。对施工场地作出必要的规划，焊制钢筋笼、排浆、照明等施工用电，为确保履带式挖掘机设备移位时的安全，移位时应根据地耐力实际情况，采取相应措施。根据现场施工用电量约需150KW，确保施工用电；现场施工用水量100吨/天，并分设2个f50mm的出水管头；施工场地平整，地耐力达到5吨/平方米，满足大型设备施工要求。D.施工组织及进度安排详细安排见施工进度计划表。以上工期不包括非我方因素（如停电、停水、不可抗力、大型政治活动等）造成的停工，如发生工期相应顺延。E.保证施工进度计划的措施.我公司将把本工程作为重点工程，在技术、人员、机具、资金上重点保证，并根据工程需要，随时增足施工力量。.组织强有力的项目管理班子，强化项目管理，实行项目法施工，实行项目经理负责制。项目经理对施工全过程统一组织、协调和负责，确保进度计划的实施。.加快施工准备工作，如我公司中标，项目管理人员及施工人员在中标后第二天立即进驻现场，并着手搞好临设、物资、机具进场、定位放线、技术交底与复核、方案编制等各项准备工作，为保证工程按时开工创造条件。.采用分段流水作业和分班次倒班24小时作业的方法进行施工（不扰民的分项工程），以缩短工期。.利用进度控制表，强调生产调度的作用，组织协调各工种之间的交叉作业，保证各工序和各工种的工作始终处于受控状态。.充分发挥我公司的技术装备优势，提高机械化施工程度，减轻劳动强度，提高功效，缩短工期。.采用先进合理的施工工艺和施工技术，发挥本企业的技术优势，利用科学的施工手段，提高劳动生产率，加快施工速度。.加强同建设单位、设计单位和监理单位等单位的协调协作，高效协调各工序的生产关系，确保施工的顺利进行。.建立和执行例会、报表和行政管理制度，促进、监督和保证工期目标的实现。.按照总进度要求，确定工序控制点，分解工程施工过程，通过调整与优化，使得目标实现。.加强雨季施工措施，确保雨天及雨后能正常施工。九、质量保证措施9.1.质量管理目标：加强管理，严格施工、精心操作。加强对每道工序的质量控制工作，采用先进的施工技术，提高工程质量，确保整体工程质量优良。9.2.建立健全的质量保证体系：建立工程质量委员会。项目经理任主任，项目技术负责人任副主任，由技术、质量、材料等人员为成员，组织质量管理工作，处理重大工程质量事故。项目配置专职质检员，组织班组自检，开展全面的质量管理工作，按质量保证体系运作。9.3.建立正常的质检制度和图纸会审、技术交底制度。所有施工管理人员要熟悉图纸，审查图纸，在施工前进行图纸会审，了解设计意图，消除设计错误；施工前进行技术交底，内容包括图纸交底、施工组织设计交底、设计变更、会审交底和各工种的技术交底。9.4.坚持三检制度和执行隐蔽工程检查制度。班组自检、互检和交接检与专职检查相结合，充分尊重质检员的意见；凡隐蔽工程施工时必须进行验收合格签字后才能进行下道工序的施工。9.5.现场成立质量管理小组,严格按照国家有关规范、规程和设计要求施工。9.6.工程施工中的每一道工序，均执行质量交底和技术交底制度,并作好记录。9.7.执行“三检制”,每道工序必须填写质量检验评定表。9.8.及时、准确作好各项施工原始记录，以便发现问题,及时解决。9.9.原材料按施工规范要求进行复检,所有材料必须有出厂合格证。不合格材料不允许进场和使用。9.10.做好砼试块、钢筋试样的实验工作,每天不少于一组试块，更换水泥品种时要及时加做一组试块。9.11.认真、及时地做好各工序的施工记录和日志,并及时汇总。9.12.按照监督上道工序，保证本道工序，服务下道工序的要求，建立严格的质量检验系统，实施工序跟踪检查，切实作到在施的每一项工程始终处于受控状态。9.13.贯彻质量责任制，与施工管理人员、施工作业人员签定质量奖罚制度。十、安全保证措施根据我公司的一贯制度，在本工程施工中，认真贯彻安全第一、预防为主的方针以及安全生产，人人有责的精神，开展多种形式的安全教育，贯彻执行国家颁发的建筑安装安全技术操作规程及中华人民共和国建筑法，实行我公司多年来的安全责任制，作好安全生产日记，建立安全保证体系，达到如下安全目标：创安全文明工地，杜绝人身伤亡事故。10.1.安全生产保证措施.在施工中严格遵守建筑安装工程安全技术规程.执行建筑安装工人安全技术操作规程.严格执行国家、北京市的有关安全生产标准及规定。.执行安全交底制度。.施工机械须挂好安全操作牌，操作人员持证上岗。.现场职工应佩带好各色安全帽及职别标志。.施工时做好原始记录，施工日志、桩构件、质保书、测量复核、隐蔽工程验收记录、技术核定单收集保存。.工地应根据季节特点制定防火、防盗、防强风等相应措施。10.2.施工防火安全措施.本工程防火负责人为工程负责人，防火负责人应全面负责施工现场的防火安全工作。.现场消防器材由专人维护、管理、定期更新，保持完整有效。.焊割作业点与氧气瓶、乙炔等危险物品的距离不得小于10米，与易爆物品的距离不得小于30米，如达不到上述要求的应另外执行持动火审批制度，并采取有效的安全隔离措施。.乙炔发生器和氧气瓶的存放之间距离不得小于2米，使用时，两者的距离不得小于5米。.氧气瓶、乙炔发生器焊割设备上的安全附件应完整有效，否则不准使用。.油料必须集中管理，远离火种，并配备专用灭火器具。.施工现场的动火作业，必须执行审批制度。.施工现场用电应严格执行施工现场用电安全管理规定，加强电源管理，防止发生电器火灾和人身伤亡事故。.下班前要认真检查现场，包括现场办公室、休息室、生活集装箱，熄灭一切明暗火种，切断所有机械设备电源。10.3.地下管线及其它地上设施的安全及加固措施.施工前,配合业主，与电信、市政、供水、供电等城管部分取得联系，详尽了解地下和地上管线和建筑情况，根据实际情况，制定加固方案，报业主、监理、当地城管部门批准后实施。如不能避开地下建筑或障碍而影响桩位，应配合监理和业主，申请修改设计。.施工中，应计算挖掘机、吊车等重型设备的基底压力，防止碾坏地下管线或地下构筑物。一般情况下，采用铺垫厚实垫板，分散设备基底压力，必要时，制定加固措施，报监理或业主批准后实施。.在工程开工前，业主应按合同要求进行地下管线交底，并办理有关手续。施工人员必须熟悉地下管网及周围建筑物的详细情况。.在工程开工过程中密切注意周围管网的安全，遇到不明地下障碍物，立即停止施工，在探明清楚后方可继续施工。.对于在土方开挖后，有可能波及的地下管网的安全，在开挖之前根据具体情况确定采用支护结构对其进行加固处理。十一、文明施工及环保措施现场文明施工的好坏对周围环境影响很大，也是关系到我公司和甲方的社会形象和声誉的问题。为确保施工场地文明、整洁，特制订如下保证措施：11.1.要求主管生产的项目经理将场地的文明生产列为主要职责，同时在人员安排上专门配备一名同志具体负责这项工作。11.2.对施工现场钢筋笼加工棚等临时设施要合理布置使之符合整体布局要求，做到既有利于现场施工，又有利于现场的文明整洁。11.3.施工现场严禁不文明现象发生，严禁泥浆沿地面外流。11.4.严禁施工期间钻机辗压破坏和泥浆污染路面。11.5.强化企业职工敬业精神并进行预防教育，做到内外协作友善，保证企业的良好形象，所有施工人员应严格要求自己，讲文明，讲礼貌，工地上严禁发生打架斗殴，酗酒闹事等不良现象，争做文明的施工人员。11.6.做好施工的宣传工作，要求施工中悬挂一定数量的文明施工宣传标语标牌。11.7.施工过程，现场安排劳务工专门负责清扫现场，保持工地环境整洁，保证晴天穿皮鞋能够进入施工场地。11.8.场内各种材料、配件，设备应放整齐，油料等易燃物品堆放处要悬挂警示标语，所有车辆放于规定地点，氧气、乙炔等物品必须与其他物品隔离。11.9.把环卫工作作为重要工作抓，施工做到文明整洁，伙房做到卫生、清洁，保护良好的施工条件，使职工心情舒畅，为确保顺利施工创造条件。11.10.现场临设、料具的布置必须符合施工总平面布置图要求；施工现场的所有机械设备和建筑设备应做到定位并归类码放整齐，现场道路应平整畅通；11.11.钢筋加工场地应清洁无污水；搬运时要轻拿轻放，减少噪音扰民；11.12.施工现场严禁随地大小便，严禁吸烟，应保持清洁，禁止脏、乱、差、积水现象出现；11.13.施工现场严禁打架斗殴，大声喧哗。11.14.车辆进出场地前要清好车辆轮胎，严禁向马路上溢洒土，每天作业后工人将工地清扫干净。11.15.严格执行北京市建筑施工环保条例，施工时降低噪音，处理好扰民、民扰工作。十二、基坑监测方案 为确保整个工程的安全，为结构施工创造条件，从土方开挖开始的施工过程中要严格监测基坑周边的变形，及时反馈及分析，及时采取相应的抢救措施，使基坑不发生意外破坏和变形，确保工程顺利施工。现特在此过程中增设基坑支护监测措施，具体如下：12.1.监测内容：.土钉墙水平位移；.土钉墙倾斜程度；.土钉变形；.沉降观测；12.2.观测点设置：.测距点在距基坑2030米相对稳定地方（如基坑四周的原有建筑物）沿基坑边线延长方向设置，共设置4个，并用水泥桩固定；.护坡水平位移观测点在帽梁适当上布设，测点间距8-10米，点位用水泥钉固定；.护坡倾斜观测在已开挖后的桩上下各设一点，间距1015米，用水泥钉固定；.锚杆及土钉变形观测点设置在锚杆锚头上，用红漆作标记；.沉降观测标在基坑内侧沿基坑高度56米分层设置，水平间距2030米，用水准仪进行观测。12.3.观测方法：.采用方向法进行观测，从基坑开挖开始观测，主基坑回填为止结束，土方开挖期间、降水期间和特殊天气后，要每天早晚各观测一次，其它可每周观测23次，并做好记录；.设专人并使用水准仪及经纬仪进行观测变形情况，记录要准确工整严禁涂改，每次观测结果详细记入汇总表，定期向监理工程师报告变形情况；.如地面变形产生裂缝时，增设观测点，随时观测裂缝的变化。12.4.成果分析：.分阶段每隔5天进行观测成果汇总，并绘制沉降（S）-时间（T）关系曲线图、沉降（S）-水平位移（L）-距离（H）关系展开曲线图；.对绘制图形及观测结果集中进行讨论，分析变形是否过大及是否趋于稳定，并和甲方共同确定是否需进行采取补救措施。十三、雨天施工方案 本工程的基坑施工在雨季还未出0.000或碰上下大雨，为保证基坑支护的安全，确保地下部分结构正常施工，做好雨期施工的措施是关系到工程能否顺利进行的关键因素之一，为确保工程如期进行，特制定雨季施工方案。具体措施如下：13.1.在坡顶地面处砌筑240240mm的截水砖墙，外侧抹水泥砂浆，并把截水墙外侧地面做成坡面后抹水泥砂浆地面，宽约1m。坡面外侧做200300mm的截水沟，形成环路并与下水管道相通，以排泄地面雨水，防止雨水进入基坑。13.2.基坑四周地面要填平，尚一定外坡，并视场地排水管道组成地面外排水系统，使基坑四周8m宽范围地面不能有积水。13.3.
