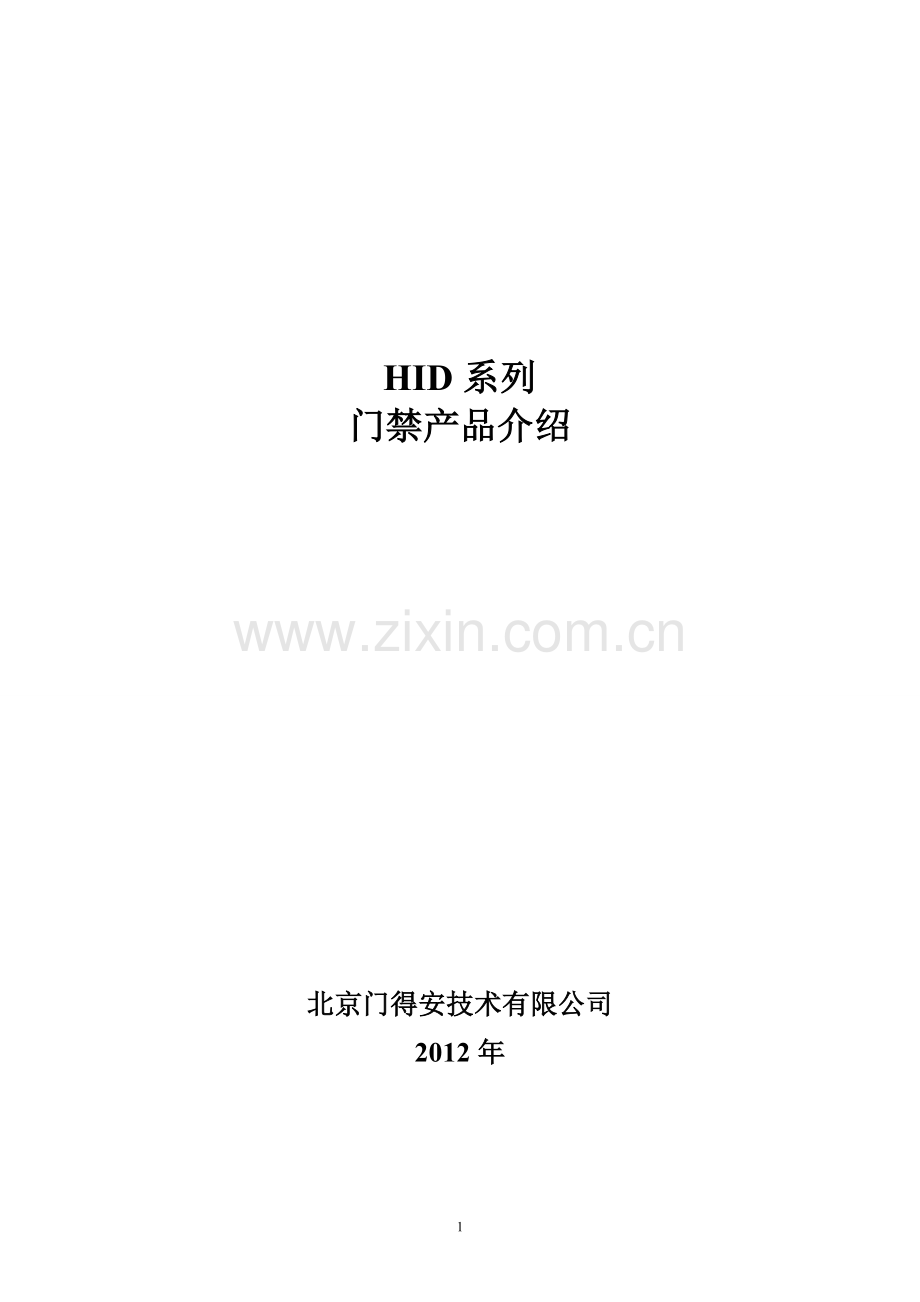

HID读卡器系列产品介绍.doc

HID系列
门禁产品介绍

北京门得安技术有限公司
2012年

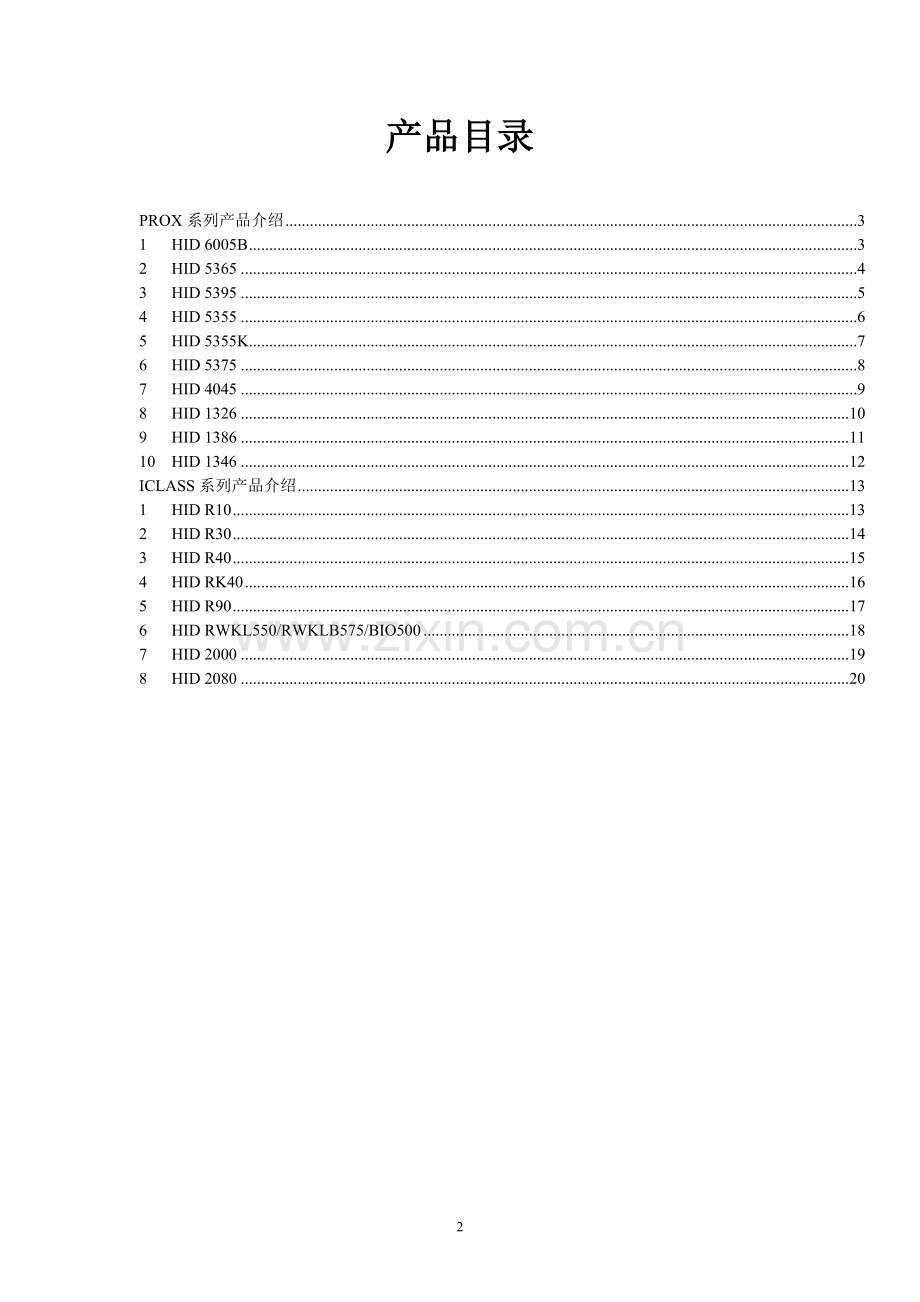

产品目录

PROX系列产品介绍 3
1 HID 6005B 3
2 HID 5365 4
3 HID 5395 5
4 HID 5355 6
5 HID 5355K 7
6 HID 5375 8
7 HID 4045 9
8 HID 1326 10
9 HID 1386 11
10 HID 1346 12
ICLASS系列产品介绍 13
1 HID R10 13
2 HID R30 14
3 HID R40 15
4 HID RK40 16
5 HID R90 17
6 HID RWKL550/RWKLB575/BIO500 18
7 HID 2000 19
8 HID 2080 20

PROX系列产品介绍
1 HID 6005B

小尺寸、低成本、备有蜂鸣器、多种颜色LED、全天侯的密封式读卡器;
尺寸:7.96x4.3x1.68cm;
Classic系列备有黑、灰、白或米色封盖;
Designer系列备有黑、灰、白或海蓝色封盖;
45cm辨形引线标准;也可以向厂家专门订购2.7m辫形引线;
感应距离:1.2-7.6cm.
输出格式：可配置为wiegand、ABA格式输出
电压范围：5-16VDC
电流范围：平均：30mA，最高75mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：0-95%不结露

2 HID 5365

内外使用的密封式读卡器;
尺寸:15.2x4.3x1.91cm;
Classic系列备有黑、灰、白或米色封盖;
Designer系列备有黑、灰、白或海蓝色封盖;
45cm辨形引线标准;也可以向厂家专门订购2.7m辫形引线;
感应距离:1.2-14cm.
输出格式：可配置为wiegand、ABA格式输出
电压范围：5-16VDC
电流范围：平均：30mA，最高110mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：0-95%不结露
另可配备防爆盒，用于煤矿，防止接线处电火花引起瓦斯爆炸。

3 HID 5395

适合室内外使用的密封式读卡器;
尺寸:11.9x7.6x1.7cm;
Classic系列备有黑、灰、白或米色封盖;
Designer系列备有黑、灰、白或海蓝色封盖;
45cm辨形引线标准;也可以向厂家专门订购2.7m辫形引线;
感应距离:2.5-14cm.
输出格式：可配置为wiegand、ABA格式输出
电压范围：5-16VDC
电流范围：平均：30mA，最高110mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：0-95%不结露

4 HID 5355

最适合中等距离应用;
完全密封,适合室内外使用;
可选的玻璃安装套件可以让您把读卡器安装在玻璃背面;
尺寸:12.7x12.7x2.54cm;
备有灰色或米色款式;
感应距离:2.5-20.3cm.
输出格式：可配置为wiegand、ABA、RS232/RS422格式输出
电压范围：10-28.5VDC
电流范围：平均：100mA，最高120mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：0-95%不结露

5 HID 5355K

带有完全集成的键盘,
提供与ProxPro感应读卡器相同的功能;
键盘数据和卡数据可以在同一条电缆上发送,
也可以使用7条的2条,或3x4矩阵在单独电缆上发送.
尺寸:12.7x12.7x2.54cm;
备有灰色或米色款式;
感应距离:2.5-20.3cm.
输出格式：可配置为wiegand、ABA、RS232/RS422格式输出
电压范围：10-28.5VDC
电流范围：平均：100mA，最高120mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：0-95%不结露

6 HID 5375

较长读取距离(使用ProxPass®最多可达2.5米);
"自动调谐"功能可以实现在12.5cm金属范围内保持读取范围;
韦根、时钟与数据、RS-232、RS422和RS-485输出模式均可以配置;
"停车管理"功能可以确保准确检测到停车道上的车辆;
尺寸:30.5x30.5x2.54cm;
感应距离:10.2-250cm.
输出格式：可配置为wiegand、ABA、RS232/RS422、RS485格式输出
电压范围：12VDC或24VDC
电流范围：平均：200mA，最高1.2A。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：0-95%不结露

7 HID 4045

装或遥控的单门感应门禁系统;
通过切换到"韦根"输出模式后,可以很容易地变为联机读卡器;
分离式天线模组最远可安装在3米之外;
键盘可以用来输入密码和编程;
2000张卡片和1000条记录;三种开门方式:卡、密码或卡加密码;
带报警信号输出;通过HP红外微型打印机可打印记录;
可兼容所有HID感应卡片或钥匙圈;
尺寸:13.33x6.98x4.1cm;
感应距离:1.2-7.6cm.
输出格式：可配置为wiegand输出
电压范围：10-15VDC
电流范围：150mA
材质：UL94 聚碳酸酯
适应温度：-31°to150°F(-35°to66°C)
适应湿度：5%-95%不结露

8 HID 1326

尺寸:5.4x8.6x0.19cm;
如需打印图像,可使用粘膠标签(需另购)配合标准感应卡;
内存:最大84bits.
适应温度：-50°to 160°F (-45°to 70° C)
在各个读卡器上的读卡距离：
6055：7.5 cm
5365：14 cm
5395：14 cm
5355/5355K：20 cm
5455：22.9 cm
5375：60 cm
重量：6.8g

9 HID 1386

尺寸:5.4x8.6x0.084cm;
感应卡表面可供制卡打印机直接打印图像;
厚度和大小与普通信用卡相同;可供纵切或横切打孔;
保用二年;内存:最大84bits.
适应温度：-50°to 160°F (-45°to 70° C)
在各个读卡器上的读卡距离：
6055：7.5 cm
5365：14 cm
5395：14 cm
5355/5355K：20 cm
5455：22.9 cm
5375：60 cm
重量：6.8g

10 HID 1346

尺寸:4.83×2.29×0.88cm;
体积小,可系于钥匙圈上携带;
与所有HID感应式读卡器完全兼容;
内存:最大84bits.
适应温度：-50°to160°F(-45°to70°C)
读卡距离：
6055：3.7cm
5365：5cm
5395：5cm
5355：7.5cm
5455：10.2cm
5375：28cm
重量：7.4gm
ICLASS系列产品介绍
1 HID R10

精小设计,适合于金属竖框或其它空间受限制表面的安装;提供标准韦根输出;
符合ISO14443A(MIFARE®)、14443B2和15693标准的多技术13.56MHz接口;
具有读取32位MIFARE序列号的功能;多种用于互相认证的高安全性64位密钥;
卡与读卡器之间的加密数据传输采用安全算法;
先进的密钥管理系统,可以减少数据被窃或卡被复制的风险;
读卡器分成三部分,安装方便,与全球各地的弱电背盒兼容,并且通过增加防盗螺丝进一步提高了安全性;
可以在工厂或现场设定的三色发光条和多音调扬声器,使您在视觉和听觉比较容易辨别;
读卡器有三种颜色选择(黑、灰或白色);配有标准0.5米辫形引线 ;
兼容全部iCLASS凭证;尺寸:4.83x10.26x2.03cm;感应距离:2.5-7.6cm.
输出格式：wiegand格式输出
电压范围：10-16VDC
电流范围：平均：80mA，最高300mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：5%-95%不结露
2 HID R30

在设计上可以覆盖80mmx80mm的正方形欧洲背盒;
插槽式安装板也可以用于亚洲式背盒;提供标准韦根输出;
大多数特点与R10相同,唯一不同是增加了防撬磁体进一步提高了安全性;
尺寸:8.38x8.38x1.91cm;感应距离:2.5-7.6cm;
输出格式：wiegand格式输出
电压范围：10-16VDC
电流范围：平均：80mA，最高300mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：5%-95%不结露

3 HID R40

插槽式安装板也可以用于美国、欧洲和亚洲式背盒;提供标准韦根输出;
其它特点与R30相同;
尺寸:8.38x12.19x2.16cm;
感应距离:2.5-11.4cm;
输出格式：wiegand格式输出
电压范围：10-16VDC
电流范围：平均：80mA，最高300mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：5%-95%不结露

4 HID RK40

提供双向RS-232串行端口,可以连接到PC或微控制器;
也提供标准韦根输出;
提供与R30读卡器相同的安装选项;
其它特点与R30相同;
尺寸:8.38x8.38x1.91cm;
感应距离:2.5-7.6cm;
输出格式：wiegand、RS232格式输出
电压范围：10-16VDC
电流范围：平均：80mA，最高300mA。
材质：UL94 聚碳酸酯
适应温度：-22°to150°F(-30°to65°C)
适应湿度：5%-95%不结露
5 HID R90

读取距离长（最长可达到 18 英寸或45 厘米）。
具有自动调谐功能，可调整到更合适的读取距离。
能读取所有 HID iCLASS 凭证卡和支持 ISO15693 标准 (CSN) 的凭证卡。
使用一个读卡器读取 HID iCLASS 凭证卡上的标准感应格式数据。
“停车管理”功能允许连接环路检测器，能准确检测停车道上的车辆。
带有一个彩色 LED 和蜂鸣器，可以实现内部控制或主机控制。
对于“HI-LO”卡车和汽车系统，可以使用两个间距一米远的 R90 装置。
韦根输出可轻易地与大多数现有韦根协议门禁面板对接。

6 HID RWKL550/RWKLB575/BIO500

通过使用 13.56 MHz 非接触式智能卡技术，bioCLASS 产品为用户提供了支持多种身份验证的新选项。可以将非接触式智能卡和指纹识别技术结合使用，也可以将个人识别号 (PIN) 与非接触式智能卡结合使用。
bioCLASS 产品提供了三种级别的指纹验证。在登记过程中，RWKLB575 通过 USB 端口连接到您的 PC。软件会指导用户将其手指放在传感器上，而装置将收集指纹模板并立即传送到卡中。在此登记过程中，指纹模板仅存储在卡上，绝不会传送到外部主机。在门处进行验证时，LCD 图形显示屏将指示用户将手指正确置于生物识别传感器上。
生物识别装置的下部中间位置有一个指垫，可方便地进行右手或左手登记。
指垫的位置符合 ADA 标准。
在现场，可以经济高效地从配有 LCD 显示屏 (RWKL550) 的键盘升级到生物识别解决放案，而且无需停机。
用户功能键和 LCD 屏幕指导用户正确使用设备和放置手指。指纹模板存储在 iCLASS 卡上而非读卡器中。这样可获得：
更高的安全性
更快的数据吞吐
更便利的系统管理
更低的生物识别读卡器成本
最大程度保护个人隐私
请选择满足自己需要的安全性级别。
卡和 PIN
卡和指纹
卡、PIN 和指纹
质保：一年
7 HID 2000

提供HID标准门禁系统应用区域和另一个用户自定的应用区域;
符合读/写非接触式通讯方面的ISO15693标准;提供了一个经济、高效的方法增强门禁系统的安全性;
可以加入磁条、条形码、防伪功能、自定图形或照片ID等;
在厚度上,符合直接图像和热传输打印机使用的ISO标准;
13.56MHz读/写非接触式智能卡技术,提供极高的数据完整性及可靠通讯;
使用读/写功能可以存储生物识别模板和其他有用数据;可和读卡器的高安全性通讯包括相互认证、加密数据传输和用64位的多用密钥加密的读/写功能;先进的密钥管理系统,可以减少数据被窃或卡被复制的风险;
支持全部现有HID卡格式包括"企业1000"在内;
可以在工厂或现场将HID数据格式编程到安全的HID门禁系统应用区域;
尺寸:5.4×8.6×0.084cm

8 HID 2080

如需打印图像,可使用粘膠标签(需另购)配合标准感应卡，提供HID标准门禁系统应用区域和另一个用户自定的应用区域;
符合读/写非接触式通讯方面的ISO15693标准;提供了一个经济、高效的方法增强门禁系统的安全性;
可以加入磁条、条形码、防伪功能、自定图形或照片ID等;
在厚度上,符合直接图像和热传输打印机使用的ISO标准;
13.56MHz读/写非接触式智能卡技术,提供极高的数据完整性及可靠通讯;
使用读/写功能可以存储生物识别模板和其他有用数据;
可和读卡器的高安全性通讯包括相互认证、加密数据传输和用64位的多用密钥加密的读/写功能;
先进的密钥管理系统,可以减少数据被窃或卡被复制的风险;
支持全部现有HID卡格式包括"企业1000"在内;可以在工厂或现场将HID数据格式编程到安全的HID门禁系统应用区域;
尺寸: 5.4×8.6×0.19cm

20
