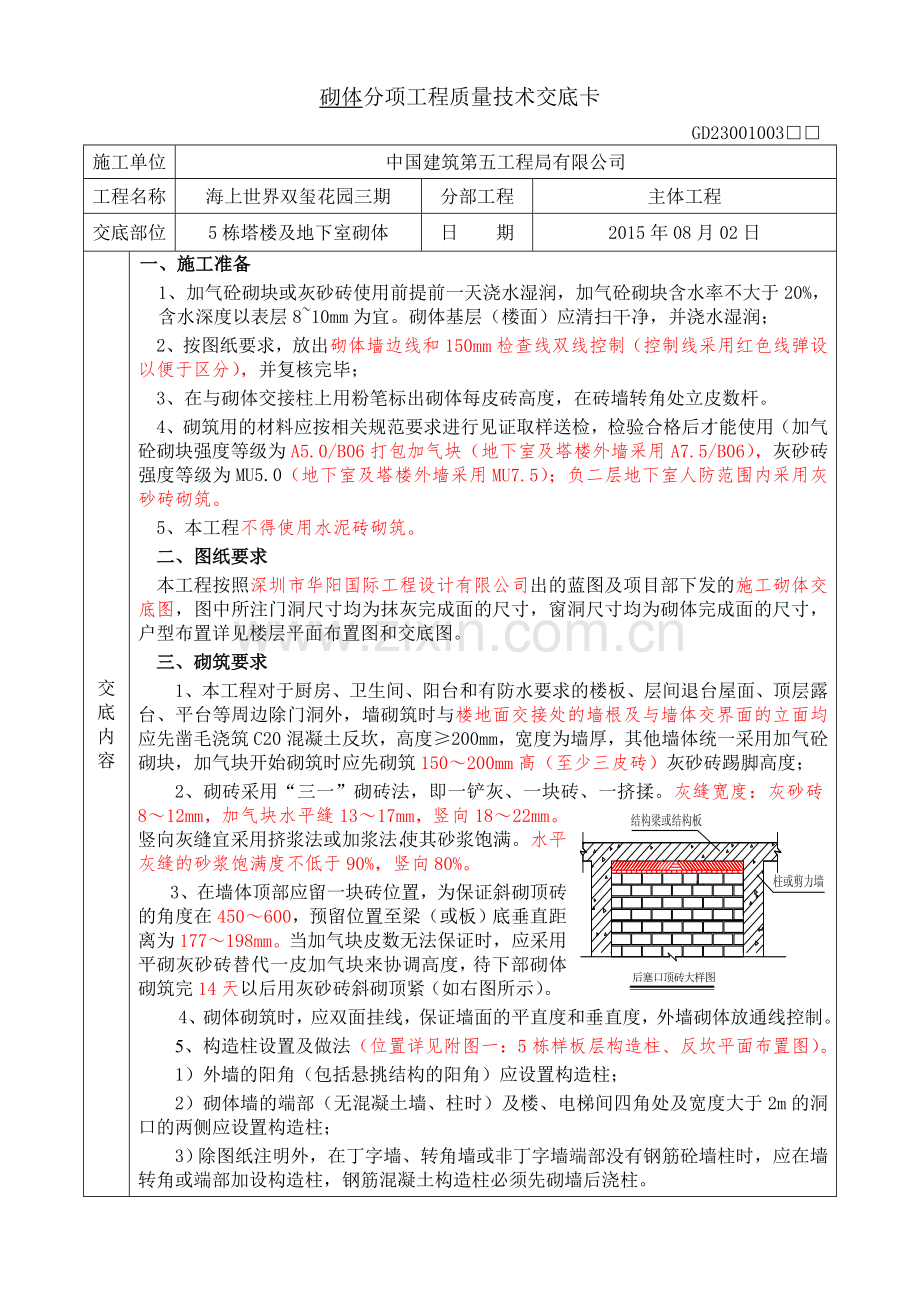

砌体分项工程质量技术交底卡
GD23001003□□
施工单位
中国建筑第五工程局有限公司
工程名称
海上世界双玺花园三期
分部工程
主体工程
交底部位
5栋塔楼及地下室砌体
日 期
2015年08月02日
交底内容
一、施工准备
1、加气砼砌块或灰砂砖使用前提前一天浇水湿润，加气砼砌块含水率不大于20%，含水深度以表层8~10mm为宜。砌体基层（楼面）应清扫干净，并浇水湿润；
2、按图纸要求，放出砌体墙边线和150mm检查线双线控制（控制线采用红色线弹设以便于区分），并复核完毕；
3、在与砌体交接柱上用粉笔标出砌体每皮砖高度，在砖墙转角处立皮数杆。
4、砌筑用的材料应按相关规范要求进行见证取样送检，检验合格后才能使用（加气砼砌块强度等级为A5.0/B06打包加气块（地下室及塔楼外墙采用A7.5/B06），灰砂砖强度等级为MU5.0（地下室及塔楼外墙采用MU7.5）；负二层地下室人防范围内采用灰砂砖砌筑。
5、本工程不得使用水泥砖砌筑。
二、图纸要求
本工程按照深圳市华阳国际工程设计有限公司出的蓝图及项目部下发的施工砌体交底图，图中所注门洞尺寸均为抹灰完成面的尺寸，窗洞尺寸均为砌体完成面的尺寸，户型布置详见楼层平面布置图和交底图。
三、砌筑要求
1、本工程对于厨房、卫生间、阳台和有防水要求的楼板、层间退台屋面、顶层露台、平台等周边除门洞外，墙砌筑时与楼地面交接处的墙根及与墙体交界面的立面均应先凿毛浇筑C20混凝土反坎，高度≥200mm，宽度为墙厚，其他墙体统一采用加气砼砌块，加气块开始砌筑时应先砌筑150～200mm高（至少三皮砖）灰砂砖踢脚高度；
2、砌砖采用“三一”砌砖法，即一铲灰、一块砖、一挤揉。灰缝宽度：灰砂砖8～12mm，加气块水平缝13～17mm，竖向18～22mm。竖向灰缝宜采用挤浆法或加浆法，使其砂浆饱满。水平灰缝的砂浆饱满度不低于90%，竖向80%。
3、在墙体顶部应留一块砖位置，为保证斜砌顶砖的角度在450～600，预留位置至梁（或板）底垂直距离为177～198mm。当加气块皮数无法保证时，应采用平砌灰砂砖替代一皮加气块来协调高度，待下部砌体砌筑完14天以后用灰砂砖斜砌顶紧（如右图所示）。
4、砌体砌筑时，应双面挂线，保证墙面的平直度和垂直度，外墙砌体放通线控制。
5、构造柱设置及做法（位置详见附图一：5栋样板层构造柱、反坎平面布置图）。
1）外墙的阳角（包括悬挑结构的阳角）应设置构造柱；
2）砌体墙的端部（无混凝土墙、柱时）及楼、电梯间四角处及宽度大于2m的洞口的两侧应设置构造柱；
3）除图纸注明外，在丁字墙、转角墙或非丁字墙端部没有钢筋砼墙柱时，应在墙转角或端部加设构造柱，钢筋混凝土构造柱必须先砌墙后浇柱。

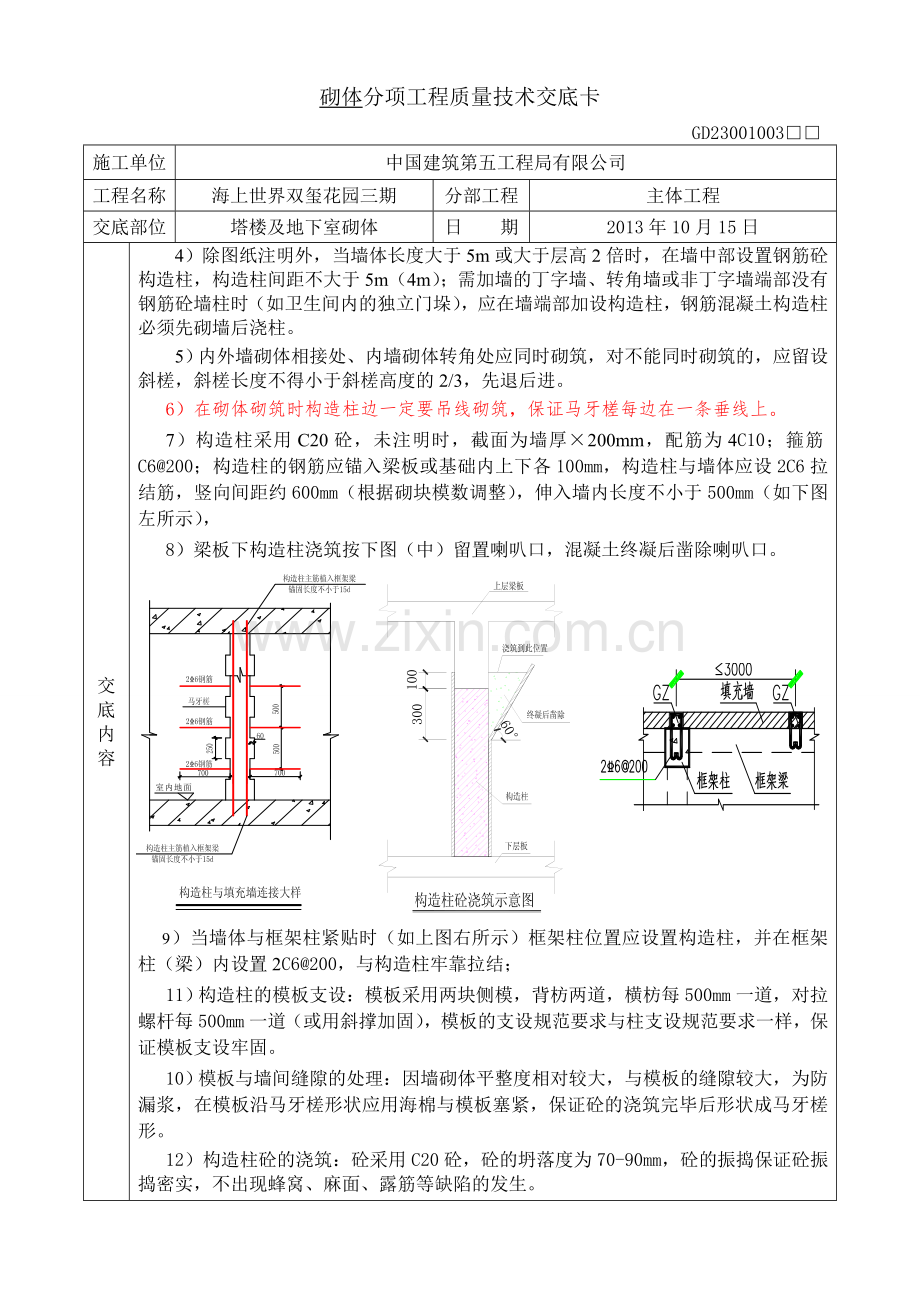

砌体分项工程质量技术交底卡
GD23001003□□
施工单位
中国建筑第五工程局有限公司
工程名称
海上世界双玺花园三期
分部工程
主体工程
交底部位
塔楼及地下室砌体
日 期
2013年10月15日
交底内容
4）除图纸注明外，当墙体长度大于5m或大于层高2倍时，在墙中部设置钢筋砼构造柱，构造柱间距不大于5m（4m）；需加墙的丁字墙、转角墙或非丁字墙端部没有钢筋砼墙柱时（如卫生间内的独立门垛），应在墙端部加设构造柱，钢筋混凝土构造柱必须先砌墙后浇柱。
5）内外墙砌体相接处、内墙砌体转角处应同时砌筑，对不能同时砌筑的，应留设斜槎，斜槎长度不得小于斜槎高度的2/3，先退后进。
6）在砌体砌筑时构造柱边一定要吊线砌筑，保证马牙槎每边在一条垂线上。
7）构造柱采用C20砼，未注明时，截面为墙厚×200mm，配筋为4C10；箍筋C6@200；构造柱的钢筋应锚入梁板或基础内上下各100mm，构造柱与墙体应设2C6拉结筋，竖向间距约600mm（根据砌块模数调整），伸入墙内长度不小于500mm（如下图左所示），
8）梁板下构造柱浇筑按下图（中）留置喇叭口，混凝土终凝后凿除喇叭口。
9）当墙体与框架柱紧贴时（如上图右所示）框架柱位置应设置构造柱，并在框架柱（梁）内设置2C6@200，与构造柱牢靠拉结；
11）构造柱的模板支设：模板采用两块侧模，背枋两道，横枋每500mm一道，对拉螺杆每500mm一道（或用斜撑加固），模板的支设规范要求与柱支设规范要求一样，保证模板支设牢固。
10）模板与墙间缝隙的处理：因墙砌体平整度相对较大，与模板的缝隙较大，为防漏浆，在模板沿马牙槎形状应用海棉与模板塞紧，保证砼的浇筑完毕后形状成马牙槎形。
12）构造柱砼的浇筑：砼采用C20砼，砼的坍落度为70-90mm，砼的振捣保证砼振捣密实，不出现蜂窝、麻面、露筋等缺陷的发生。

砌体分项工程质量技术交底卡
GD23001003□□
施工单位
中国建筑第五工程局有限公司
工程名称
海上世界双玺花园三期
分部工程
主体工程
交底部位
塔楼及地下室砌体
日 期
2013年10月15日
交底内容
7、过梁、圈（腰）梁设置及做法
1）过梁留设位置：砌体墙中门窗洞及设备预留孔洞，其洞顶均需设置过梁；过梁伸入墙内≥300，对于与构造柱、承重墙或柱相连的过梁，应在墙之内预留插筋，插筋留出700，搭接500,过梁按下表选用（梁长=洞宽+2×300）；
当洞顶与结构梁底的距离小于过梁高度时，过梁与结构梁整浇（如下图所示）；
过梁除图中另有注明外，统一按下述处理：
与圈、过梁连接的钢筋砼柱、墙，应于梁纵向钢筋处预埋钢筋，锚入柱、墙内不小于35d，伸出柱外不小于700mm，并与圈、过梁钢筋搭接。
2）圈（腰）梁设置：自由端的墙体顶面设置圈梁，高度大于4m时每隔3m（或窗上下、门上）通长设置腰梁，圈梁或腰梁的截面宽度应与墙厚相同，截面高度为180mm，纵向配筋为4C10，箍筋为C8@200。
3）圈（腰）梁侧模与砖墙缝隙处应用海棉贴紧，侧模采用压脚条加固；圈（腰）梁砼浇筑完成拆模后，应将梁的边角砼修整平齐。
8、填充墙应沿框架柱全高每隔600mm（按砌体模数调整）设2C6拉筋，拉筋伸入墙内不应小于墙长的1/5且不小于700mm；采用结构植筋胶锚入结构不少于15d（即90mm，且不得采用环氧树脂胶）。
9、阳台砖砌拦河及天面砖砌女儿墙采用灰砂砖砌筑，每隔3m及转角处设钢筋砼构造柱，截面为墙厚×180mm，配筋为4C10；C6@200。
10、窗间墙处理：600mm以下的窗间墙全部采用钢筋砼浇筑；
11、窗台标高设C20混凝土压顶（卧梁），高度120mm，两端伸入墙内240mm（如右图所示），浇筑时顶面应由里往外找坡，坡度≥10%，且不小于20mm。
12、外墙窗洞不小于1500mm且两侧无构造柱或墙柱时，应采用钢筋混凝土框加强（如右图所示）。
13、每一楼层留置一组砂浆试块，后植拉墙筋应经验收合格后方可进行砌筑施工。
14、门窗洞口周边设置成品砼块（与斜砌顶砖三角形块一起采用成品）底部第一块加气块开始设置，中间间距不得大于600（隔两块放一块。
15、未尽事宜详相关图纸及相关规范。
砌体分项工程质量技术交底卡
GD23001003□□
施工单位
中国建筑第五工程局有限公司
工程名称
海上世界双玺花园三期
分部工程
主体工程
交底部位
塔楼及地下室砌体
日 期
2013年10月15日
交底内容
三、砌筑质量要求
1、 标高：施工过程中将标高标在砼柱上，按此标高进行砖砌体砌筑，标高允许偏差±5mm；
2、 平整度：控制在8mm，每完成一面墙，实测值满足要求的应达到90%；
3、 垂直度：控制在5mm，外墙全高垂直度控制在15mm以内，实测值达到90%；
4、 灰缝平直度：10mm；水平灰缝厚度（10皮砖累计数）±8mm；双面勾缝；
5、 门窗洞口宽度±5mm，门口高度+15、-5mm；
6、 砌筑时应上下错缝，内外搭砌，灰缝应平直饱满，饱满度80%，用百格网量测；
7、 外墙上下门窗口偏移20mm；
8、 构造柱马牙槎口偏差10mm，吊线检查；
9、 每完成一层，实测实量值满足要求点应在90%以上，不能满足要求，超过规范允许偏差2倍以上的墙面全部返工重砌。
四、材料节约
1、 砌筑材料分层实行限额领料，即工长开出每层材料用量，班组按此用量进行施工，超出用量者均应追究原因及责任。
2、 半截砖坚决上墙，不得丢弃。水泥砂浆应随用随报量（材料进场后3h内用完），严格按配合比实行，不得超用或少用。
3、 落地灰及时回收利用。
4、 不得随意用砖刀砍砖。
5、 水泥存放应采取防潮措施。
五、职业健康安全与环境要求
1、 砌体砌筑时用门支架搭设操作平台，上铺好旧模板，操作平台经验收后方可使用；
2、 砌体在操作平台上堆放不得超过3皮砖，操作平台上不得堆放工具及其它零散材料；
3、 每天上下班时工完场清，清理干净剩余的碎砖头及余渣；
4、 场地砌体浇水湿润时，水排入排水沟中；现场砂浆搅拌产生的污水，应及时清扫至楼层出水口处，排入市政污水系统；
5、 半截砖及落地灰及时回收利用；
6、 切割砌体时用采用专用砌体切割机进行切割，严禁采用灰刀砍砖。

专业技术负责人： 交底人： 接受人：
附件：项目砌体细部做法图片指引（必须严格执行）

砌筑双控制线 立皮数杆，植筋位置用粉笔标识

铺浆面
挤浆黏结面
挤浆黏结面
铺浆面
图29

灰缝饱浆≥90% 底部不少于三块灰砂砖
（卫生间、厨房、阳台等为200mm高砼反坎）

窗台卧梁锚入砌筑≥250mm，内外高差≥20mm 过梁锚入砌体≥250mm（剁长不够时现浇）

反坎、现浇过梁支模（采用卡箍） 构造柱支模（待浇筑牛腿）

空调孔预制块（高差30mm，外低内高）

专用加气块切割机 水电安装线槽切割
