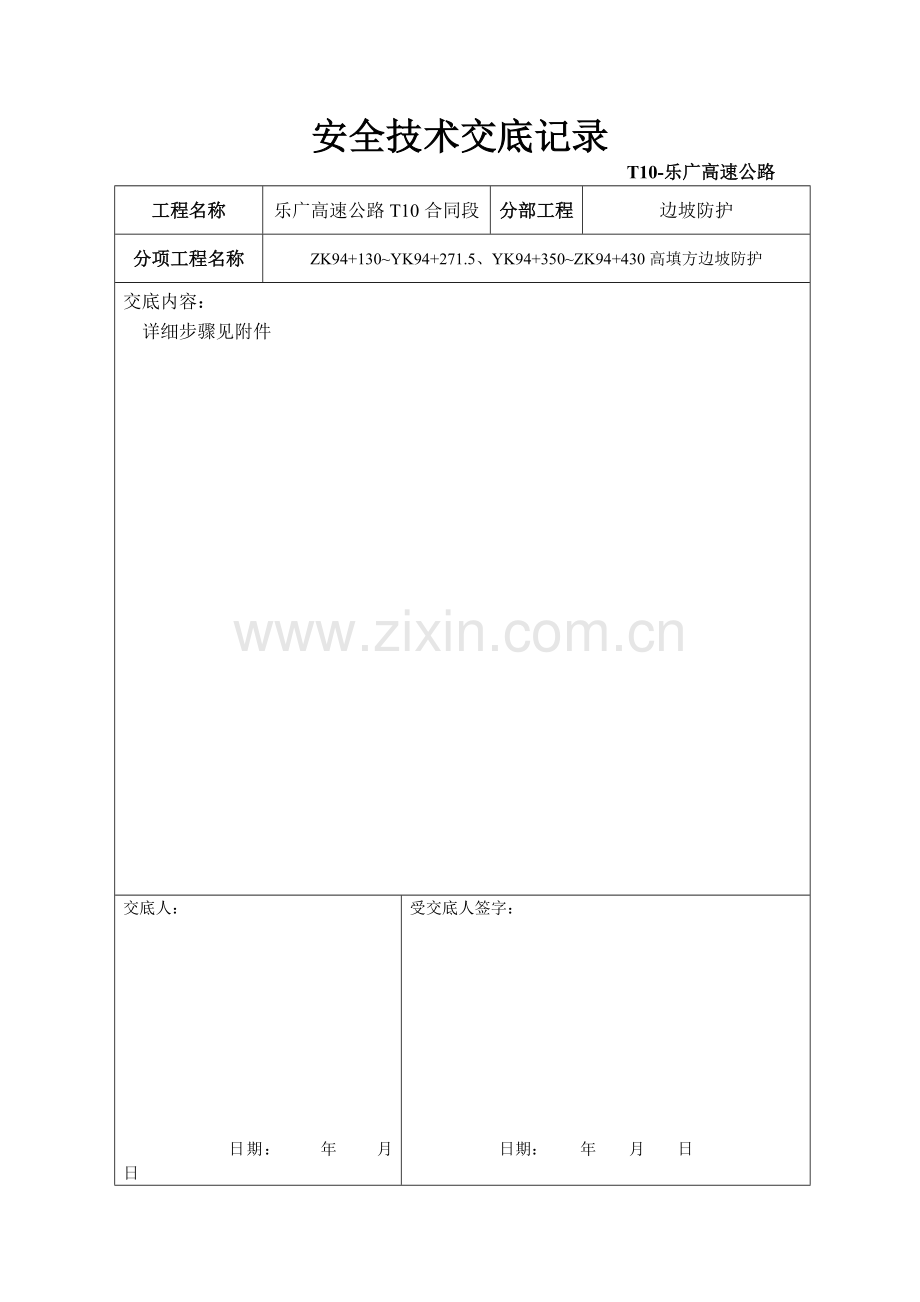

安全技术交底记录
T10-乐广高速公路
工程名称
乐广高速公路T10合同段
分部工程
边坡防护
分项工程名称
ZK94+130~YK94+271.5、YK94+350~ZK94+430高填方边坡防护
交底内容：
详细步骤见附件

交底人：

日期： 年 月 日
受交底人签字：

日期： 年 月 日

一、工程概况
本施工段路基位于长基岭隧道出口，山峦起伏较大，共有2段高填方路基，分别为ZK94+130~YK94+271.5段、YK94+350~ZK94+430段，路基填筑利用长基岭隧道洞碴，填方路基坡面采用浆砌片石、三维网植草两种形式，ZK94+130~YK94+271.5段坡脚设有浆砌片石护脚墙，YK94+350~ZK94+430段经设计变更坡脚设有挡土墙，桥台锥坡护面采用六棱砖块铺砌。左右线路基中央地段表面回填耕植土、种草，并设有浆砌片石排水沟，路基右侧回填区表面回填耕植土，回填区坡顶设有梯形排水沟。附下表1高填方路基坡面防护措施一览表。
表1 高填方路基坡面防护措施一览表
序号
里程桩号
最大边坡高度(米)
左侧一级边坡
左侧二级边坡
路基右侧边坡
备注
长度（米）及坡度
防护措施
长度（米）及坡度
防护措施
长度（米）及坡度
防护措施
1
YK94+350~YK94+430
17.469
100，1:1.75
三维网植草
80，1:1.5
A式浆砌片石
106，1:1.5
三维网植草

2
ZK94+130~ZK94+271.5
20.484
135，1:1.75
三维网植草
110,1:1.5
A式浆砌片石
104，1:1.5
三维网植草
左侧一级边坡2米以下范围采用A式浆砌片石

二、施工方法及工艺
高填方施工要求自下而上进行坡面施工，即坡脚墙（挡土墙） — 施工1级边坡 — 碎落台 — 施工2级边坡 — 路基坡顶处理，坡面施工前先对填方坡面进行清理处理，防止有松动土石滚落，坡面处理平顺后再进行坡面开挖，开挖一节坡面浆砌片石施工一节。
为保证高填方坡面稳定及防护施工安全，边坡防护应避免在雨季施工，尽量在雨季来临之前施工完毕。
1、挡土墙
①、设计情况
本段挡土墙为仰斜式挡土墙（YK94+321~YK94+350），墙身采用C20片石砼，见附图仰斜式挡土墙设计图。
㈠、本挡土墙地基容许承载力不小于350Kpa，施工前应对基底地质情况进行校核，若发现与设计不符，应根据实际情况调整埋深或基底换填处理。
㈡、挡土墙纵向每10~15m或地形突变处设置沉降缝与伸缩缝一道，缝宽2cm，用沥青麻絮填塞，填塞深度不小于15cm。
㈢、挡土墙墙端与路堤、桥台台背采用M7.5浆砌片石锥坡连接，墙端应伸入路堤内不小于0.75m，锥坡基础埋深不小于0.5m。
㈣、挡土墙墙背设置厚50cm的级配碎石反滤层，上、下隔水层用粘土夯实；泄水孔直径为∅80mmPVC排水管，进水口用透水土工布包裹，纵、横向间距200cm~300cm，上下排泄水孔应交错设置，最下排泄水孔的出口应高出地面30cm。
㈤、挡土墙墙背填料采用透水性好的填料，填料的内摩擦角要求不小于35°；施工时待墙体圬工强度达到设计强度75%以上，才能进行碾压。墙后1.5m范围内采用小型机具压实。挡土墙基坑采用跳槽开挖，分段施工。挡土墙基础部分基坑施工完成后，必须回填夯实。
㈥、片石采用不易风化的硬质岩石料，单轴饱和抗压强度≥40MPa，片石最小厚度≥15cm，一条边长≥30cm。下图仰斜式挡土墙典型断面图

基础开挖
支模板
挡墙基础浇筑

墙身浇筑

回 填
施工准备
混凝土养护
②、施工工艺框图

③、施工要点：
1）放样
根据设计里程，在地面上标出各段挡墙基础的平面位置。
2）基础开挖
采用挖掘机开挖，并预留20cm用人工开挖至设计基底，并按设计要求修整基坑尺寸，并满足基底承载力要求，经监理工程师检验合格后再进行下道工序的施工。
3）基础和墙身
施工过程中确保混凝土强度满足设计及规范要求，除设置的沉降缝外应严禁出现垂直贯穿通缝。
4）泄水孔设置
每隔2-3米设置一个，上下错列设置，孔内预埋φ5cmPVC管。PVC管应长出墙背10cm，其端部20cm用透水土工布包裹，最底层泄水孔出口应高出地面或常水位30cm以上，在墙背设置50cm厚碎石反滤层，以利于排水。
5）沉降缝设置
根据地基土质情况，每隔10~15m设置一道沉降缝或执行设计要求，沉降缝垂直贯穿整个断面，缝宽2cm。缝内用沥青麻絮填塞紧密，填塞深度不小于15cm，内用泡沫板隔开墙体。
6）墙背回填
墙身强度达70%以上方可进行墙背回填。注意以下几点要求：
（1）墙背回填采用砂砾石，填粒最大粒径不超5cm。
（2）填土在接近压实最佳含水量的情况下，均衡、对称地分层填筑和压实，每层松铺厚度不超过15cm。
（3）采用液压冲击夯夯实，密实度达96%以上。
（4）施工过程中，当墙顶覆土小于0.5m时，严禁任何重型机械和车辆通过。
（5）结构物处的填土应分层填筑，每层松铺厚度不宜超过15cm，结构物处的压实度要求从填方基底或顶部至路床顶面均为96%。
②、墙身浇注方法：
（1）施工前做好地面排水系统以防基坑泡水。
（2）浇注时必须支摸，并经常检查校正，确保各部尺寸符合要求。
（3）随着墙身浇注，待混凝土强度达到70%后进行墙背回填。
（4）C20片石砼中片石含量不得大于25%，分布均匀。C20混凝土严格按照施工配合比施工，控制好塌落度，并分层振捣密实。
2、护脚墙
ZK94+130~YK94+271.5段护脚墙采用M7.5号浆砌片石，断面结构如下图示：

3、A式浆砌片石
①、设计情况
高填方设计线下8米采用A式浆砌片石满铺砌，砂浆采用M7.5号，伸缩缝(充填沥青麻筋)设置间距为10~15m。浆砌片石护坡（A式）内侧设10cm厚砂垫层作反滤层。填水稳性好的材料采用碎石土、卵砾石土或填石，要求碎石、卵砾石含量不小于40%，抗压强度不小于25Mpa，天然砂砾丰富地段可采用天然砂砾。断面结构如下图示：
②、施工方法级要求
1、砌筑前清除坡面松动岩块浮渣，坡背要紧贴基岩，不得干填或乱填干碎石块
2、砌体采用挤浆法分层、分段砌筑，严禁通缝、叠砌、贴砌和浮塞。
3、铺砌时先铺砌外围定位砌块，并与里层砌块交错连成一体。定位砌块要选用表面较平整且尺寸较大的片石，定位砌缝应满铺砂浆，不得镶嵌小石块。
4、定位砌块砌完后，先在铺砌底部铺一层砂浆，其厚度得使片石在挤压安砌时能紧密连接，且砌缝砂浆密实、饱满。砌筑腹石时，片石间的砌缝要互相交错、咬搭，砂浆密实。片石不得无砂浆直接接触，也不得干填片石后铺灌砂浆；片石得大小搭配，较大的片石应以大面为底，较宽的砌缝可用小石块挤塞。挤浆时可用小锤敲打石块，将砌缝挤紧，不得留有孔隙。
5、定位砌块表面砌缝的宽度不得大于4cm。砌体表面与三块相邻石料相切的内切圆直径不得大于7cm，两层间的错缝不得小于8cm，每砌筑120cm高度以内应找平一次。填腹部分的砌缝宜减少，在较宽的砌缝中可用小石块塞填。
6、对设计带混凝土截水槽的护坡，截水槽砌筑骨架后进行现浇。
7、砌筑时，随砌筑随夯填土石方。
8、浆砌圬工表面勾缝采用凹缝（即俗称阴平缝或平缝压槽），凹缝中间压槽宽深各10mm。不得在凹缝内采用墨、漆等有色涂料描缝。勾缝所用的砂浆强度，不得小于砌体所用的砂浆强度。
9、勾缝施工工艺的施工程序为：
1）剔槽：用凿子将缝内的砂浆剔掉，缝深20mm。
2）填缝：填缝砂浆用均匀的细砂拌制，强度不低于砌筑砂浆标号，填缝前先用水将缝湿润。
3）压缝：当砌缝填满后，用凸型工具压槽，压槽要线条流畅。
10、砌体砌筑完毕必须及时覆盖，并经常洒水保持湿润，常温下养护不得少于7天。
4、三维网植草
高填方设计线8米范围采用三维网植草护坡，三维网采用U形钉固定，见附图1三维网喷播植草设计图。
挂三维网植草施工工艺流程
施工准备——坡面处理（整平坡面，清除危石浮土)——三维网铺设——及竹钉固定三维网——湿润坡面——覆土——撒播植物种子——覆盖无纺布——养护管理（浇水施肥、喷洒杀菌和杀虫剂等）——成坪。
①、挂三维网植草施工工序
1.施工准备：
挖方边坡须在边坡开挖达到设计要求之后才能进行挂三维网植草施工。
进一步详细了解当地气象资料及土质情况。
2.坡面处理：
为了保证挂三维网植草后坡面的整体效果，施工前必须对需要施工的坡面进行修复平整，达到要求后才能进行喷附施工。
利用手动工具清除表面松散石块及坡面杂物，包括突出的浮石，确保坡面大致平整顺直，消除落石隐患。
对于局部凸部及反坡（俗称倒挂坡），如达不到要求，需进行修整及修补。
对于稳定整块硬质突起孤石可不进行清理。
光滑坡面则需要加密竹钉或者挖掘横沟等进行加糙处理。
3.规划放样：按照图纸设计确定竹钉位置。
4.三维网铺设固定：
为保证三维网贴附坡面，为保证基材混合物能有效的附着，三维网采用U形钉固定，以保证回填的基材厚度有足够的附着力和厚度。
5.覆土及回填基材：覆盖5－８工分耕植土并混合肥料、基材添加剂、保水剂等。
6.覆盖无纺布及养护管理：
撒播种子完成后，使用无纺布对其进行覆盖，起到保温保湿防止冲刷等作用。
5、桥台边坡
桥台边坡防护采用预制六棱实心砖块满铺砌，桥头锥坡后10m路段填方边坡防护。预制六棱块满铺防护中砌缝采用M7.5砂浆勾缝桥头路段设置检查踏步，具体设置为：大桥桥头两端左右侧设置；检查踏步每隔2.0m高设置一道50cm宽的防滑耳墙。桥头砼六棱块防护路段与喷播植草或三维网植草防护段相接时，应在桥头实心六棱块防护段边部增加浆砌片石竖肋，固定砼六棱块，以防其松动、脱落影响路基边坡的防护效果。见附图5桥台边坡防护设计图。
三、质量保证措施
1、各个作业工序必须严格按照设计或技术交底执行。
2、挡土墙片石砼中片石掺入量不得大于25%，片石尺寸不得大于挡土墙厚度的三分之一。
3、砼或砂浆必须严格按照中心试验室提供的配合比施工。
4、砼要分层捣固，上层与下层要连接，捣固层厚在50cm左右。
5、边坡坡面清楚浮石、浮渣并夯实，达到自稳条件才能施工下道工序。
6、砌体砂浆要饱满，片石与片石间必须有砂浆，砌块之间及背后不得有空洞，
7、浆砌片石中片石形状不受限制，但其中部厚度不得小于15cm。用作镶面的片石表面得平整、尺寸较大，边缘厚度不得小于15cm。
8、砂浆必须严格按照试验室提供的砂浆配合比采用机械拌合，投料顺序应先到砂子、水泥、掺加料，最后加水。自投料完算起，拌制时间宜为3~5min。
9、拌合好的砂浆得有适当的流动性和良好的和易性。砂浆的稠度以砂浆稠度仪测定的下沉度表示，宜为10~50mm，每批砂浆均应制作试件。
10、砂浆得随拌随用，一般宜在3h内使用完毕，气温超过30℃时，宜在2h内使用完毕。当运输或贮存过程中发生离析、泌水现象时，砌筑前要重新拌合。已凝结的砂浆不得使用。
四、安全保证措施
1、贯彻“安全第一，预防为主“的方针，加强作业人员安全教育。
2、施工现场设专职安全员，工段兼职安全员组成的群众结合的安全施工保证体系。
3、加强现场治安保卫工作，禁止无关人员进入施工现场。
4、施工作业人员必需佩戴好安全帽及防护物品。
5、加强与当地水文，气象部门的联系，及时掌握水文，气象动态，合理安排生产，确保施工安全
6、对事故易发部位进行重点控制，防患于未然。
7、做好现场文明施工，现场必需整洁有序。

附图：
1、三维网喷播植草设计图；
2、ZK94+130~271.5高填方路基设计图；
3、YK94+350~430高填方路基设计图；
4、YK94+321~450仰斜式挡土墙设计图；
5、桥台边坡防护设计图；
6、长基岭隧道出口段路基边坡防护措施一览表。

附图1 三维网喷播植草设计图

附图2 ZK94+130~271.5高填方路基设计图
附图3 YK94+350~430高填方路基设计图
附图4 YK94+321~350仰斜式挡土墙设计图；
附图5 桥台边坡防护设计图
序号
起迄桩号 或 中心桩号
工程名称
边坡级数
长度
左侧
右侧
(m)
(m)
1
YK94+090
～YK94+218
填方喷播植草

128

2
YK94+065
～YK94+105
砼框架填土植草
第1级坡

40
3
YK94+065
～YK94+090
挖方喷播植草
第2级坡

25
4
YK94+105
～YK94+209
填方三维网植草

104
5
YK94+218
～YK94+321
挖方三维网植草

103
6
YK94+209
～YK94+344

135
7
YK94+321
～YK94+450
仰斜式路肩墙

129

8
YK94+350
～YK94+450
填方三维网植草
第1级坡
100

9
YK94+350
～YK94+430
A式浆砌片石护坡
第2级坡
80

10
YK94+450
～YK94+495
挖方喷播植草

45

11
YK94+495
～YK94+520
护肩

25

12
YK94+344
～YK94+450
填方三维网植草

106
13
YK94+450
～YK94+480
浆砌片石网格植草
第1级坡

30
14
YK94+480
～YK94+530
锚杆框架内植草
第1级坡

50
15
YK94+530
～YK94+550
砼框架填土植草
第1级坡

20
16
YK94+450
～YK94+535
浆砌片石网格植草
第2级坡

85
17
YK94+500
～YK94+520
填方人字型骨架植草
第3级坡

20
18
ZK94+125
～ZK94+260
填方三维网植草
第1级坡
135

19
ZK94+125
～ZK94+180
A式浆砌片石护坡
第1级坡
55

20
ZK94+150
～ZK94+260
A式浆砌片石护坡
第2级坡
110

21
ZK94+040
～ZK94+115
挖方三维网植草

75
22
ZK94+115
～ZK94+205
填方三维网植草

90
23
ZK94+205
～ZK94+260
挖方三维网植草

55
附表 长基岭隧道出口段路基边坡防护措施一览表
