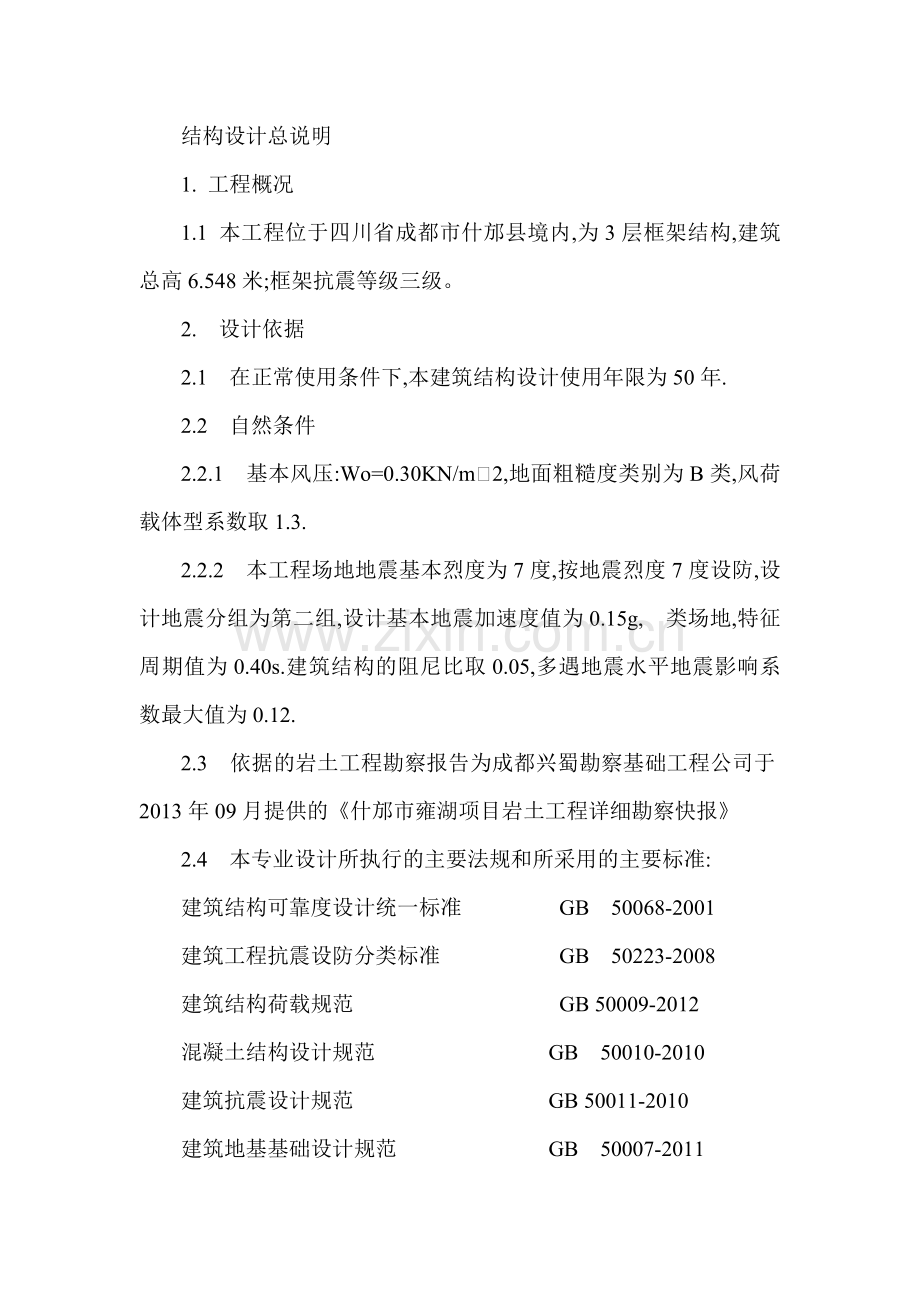

结构设计总说明
1. 工程概况
1.1 本工程位于四川省成都市什邡县境内,为3层框架结构,建筑总高6.548米;框架抗震等级三级。
2. 设计依据
2.1 在正常使用条件下,本建筑结构设计使用年限为50年.
2.2 自然条件
2.2.1 基本风压:Wo=0.30KN/mŒ2,地面粗糙度类别为B类,风荷载体型系数取1.3.
2.2.2 本工程场地地震基本烈度为7度,按地震烈度7度设防,设计地震分组为第二组,设计基本地震加速度值为0.15g, 类场地,特征周期值为0.40s.建筑结构的阻尼比取0.05,多遇地震水平地震影响系数最大值为0.12.
2.3 依据的岩土工程勘察报告为成都兴蜀勘察基础工程公司于2013年09月提供的《什邡市雍湖项目岩土工程详细勘察快报》
2.4 本专业设计所执行的主要法规和所采用的主要标准:
建筑结构可靠度设计统一标准 GB 50068-2001
建筑工程抗震设防分类标准 GB 50223-2008
建筑结构荷载规范 GB 50009-2012
混凝土结构设计规范 GB 50010-2010
建筑抗震设计规范 GB 50011-2010
建筑地基基础设计规范 GB 50007-2011

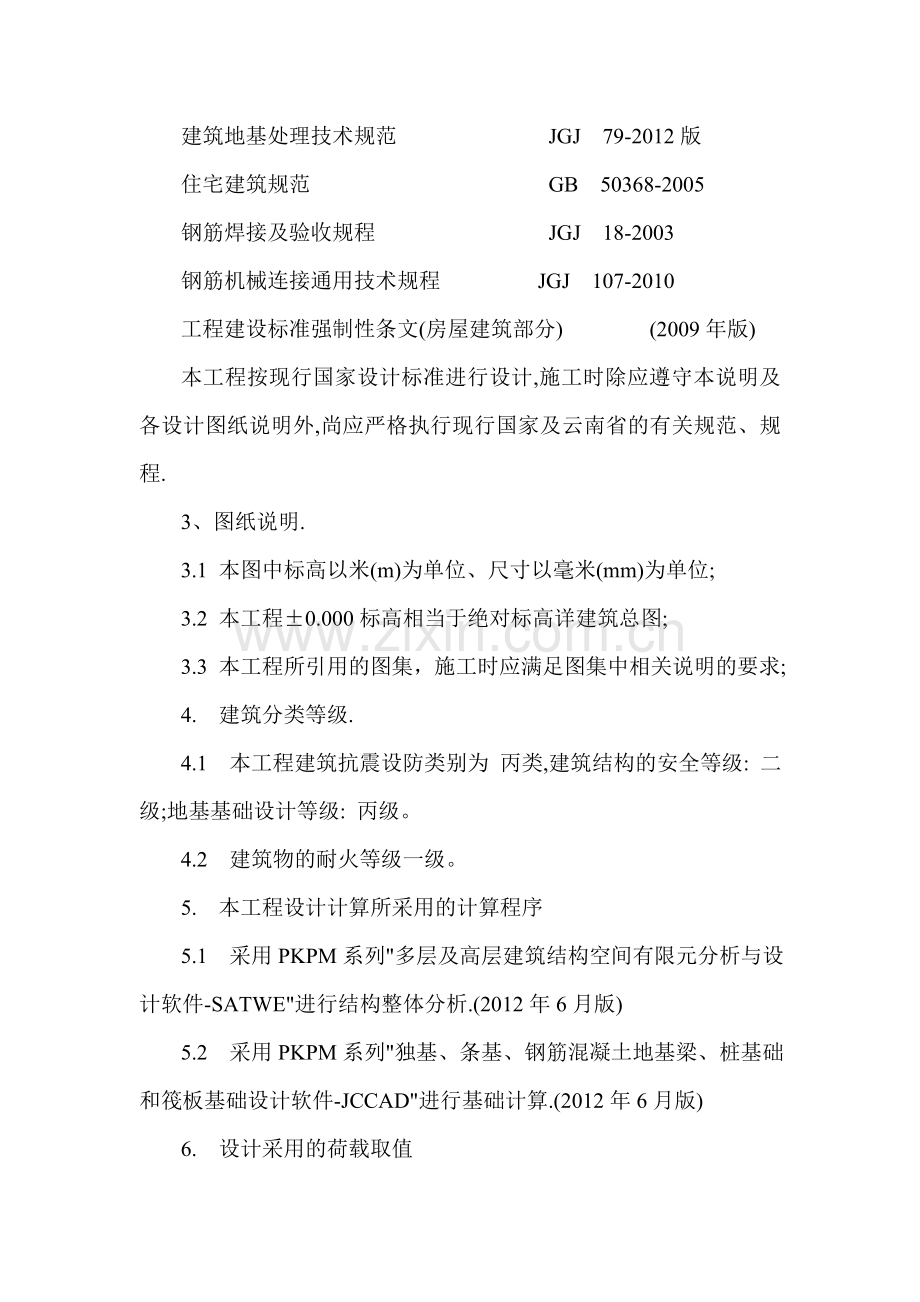

建筑地基处理技术规范 JGJ 79-2012版
住宅建筑规范 GB 50368-2005
钢筋焊接及验收规程 JGJ 18-2003
钢筋机械连接通用技术规程 JGJ 107-2010
工程建设标准强制性条文(房屋建筑部分) (2009年版)
本工程按现行国家设计标准进行设计,施工时除应遵守本说明及各设计图纸说明外,尚应严格执行现行国家及云南省的有关规范、规程.
3、图纸说明.
3.1 本图中标高以米(m)为单位、尺寸以毫米(mm)为单位;
3.2 本工程±0.000标高相当于绝对标高详建筑总图;
3.3 本工程所引用的图集，施工时应满足图集中相关说明的要求;
4. 建筑分类等级.
4.1 本工程建筑抗震设防类别为 丙类,建筑结构的安全等级: 二级;地基基础设计等级: 丙级。
4.2 建筑物的耐火等级一级。
5. 本工程设计计算所采用的计算程序
5.1 采用PKPM系列"多层及高层建筑结构空间有限元分析与设计软件-SATWE"进行结构整体分析.(2012年6月版)
5.2 采用PKPM系列"独基、条基、钢筋混凝土地基梁、桩基础和筏板基础设计软件-JCCAD"进行基础计算.(2012年6月版)
6. 设计采用的荷载取值
6.1 楼面找平层和二次装修恒载标准值不得超过下列数值
(1)门厅、走廊 2.0KN/mφ2所有结构板面低于建筑面层50mm以上时(含卫生间),回填部分需采用轻质填料,容重不大于14KN/mŒ3
6.1 活荷载标准值
6.1.1 屋面活荷载标准值
非上人屋面 0.5 KN/mφ2
6.1.2 楼梯、阳台和上人屋面等栏杆顶部水平荷载 1.0 KN/m
6.2 页岩空心砖 11KN/mφ3
页岩实心砖 19 KN/mφ3
6.3 大型设备按设计荷载取用.
6.4 其它荷载按现行<<建筑结构荷载规范>>(GB50009-2012)规定的数值采用.使用单位应严格控制各部分使用荷载, 不得随意改变功能.
7. 地基基础
7.1 根据地质勘察报告，本工程采用松散卵石作为持力层，地基承载力特征值≥160KPa；采用钢筋混凝土独立柱基础
7.2 施工时,应注意地表水的排出,保证正常施工.
7.3 本工程基坑较深,开槽时应根据勘查报告提供的参数进行放坡,对基坑距道路、市政管线及现有建筑物较近处应进行边坡支护,以确保道路、市政管线和现有管线和现有建筑物的安全和施工的顺利进行.边坡支挡应由有相应设计施工资质的单位承担,并经过有权部门评审批准后方能实施。
7.4 采取机械开挖时,应保护坑底土不受扰动,并在基底设计标高以上保留300mm厚原土层采用人工挖除.基坑不得积水, 经验收合格后应立即施工基础垫层.
7.5 基础、承台及地下室底板下(除注明外)设100mm厚C15素混凝土垫层,每边宽出基础边100mm.
7.6 基础上插筋的直径、数量和位置必须与柱.剪力墙(柱)详图仔细核对,并固定,经验收合格后方许浇混凝土.
7.7 回填土必须分层夯实,每层厚度不大于250mm,压实系数φ0.94.
7.8 地下室顶板及后浇带浇筑完毕,侧壁防水层施工完成后,应尽早进行回填,并按要求分层夯实.
7.9 基础大体积混凝土施工时,应合理选择混凝土配合比,宜选用水化热低的水泥,掺入适当粉煤灰和外加剂,控制水泥用量,作好养护、保温和温度测量工作.混凝土内部温度与表面温度的差值不应超过25℃大体积混凝土施工过程中,必须请有资质的单位进行温控测量,温控方案必须提交设计院认可。
7.10 本工程须根据相关技术要求进行沉降观测。
7.11 其它说明详基础平面图。
8. 主要结构材料
用于本工程的所有材料须满足现行国家标准的要求.
8.1 混凝土强度等级垫层C15；基础C30；梁、板、柱、楼梯均为C30;砖砌体中的构造柱、圈梁、现浇带为C25 。
8.2 HRB335(20MnSi)(符号ƒ),HRB400(20MnSiV、20MnSiNb、20MnTi)(符号„), 型钢采用Q235-B.所有钢材的化学成份和机械性能均应符合国家标准有关规定,钢筋的强度标准值应具有不小于95%的保证率.所有钢材的化学成份和机械性能均应符合国家标准有关规定. 一、二、三级抗震等级的框 架和斜撑构件(含梯段)，其纵向受力钢筋的抗拉强度实测值与屈服强度实测值之比不应小于1.25;钢筋的屈服强度实测值与屈服强度标准值之比不应大于1.3;且钢筋在最大拉力下的总伸长率实测值不应小于9%。
8.3 焊条: 按<<钢筋焊接及验收规程>>(JGJ18-2003)选用,钢筋与型钢焊接随钢筋定焊条。
8.4 隔墙:
室外地坪以上(含地下室室内)采用页岩空心砖以及页岩多孔砖，墙厚详建施，其重度≤7.5KN/mφ3(B06级),M5混合砂浆砌筑；室外地坪以下(不含地下室室内)，与土壤直接接触的墙体采用页岩实心砖，其重度≤19KN/mφ3,M5水泥砂浆砌筑；屋顶女儿墙采用页岩实心砖砌筑,高度≤1500mm，高度超过1.5米，另详结构图大样。
9. 钢筋混凝土结构构造
9.1 钢筋的混凝土保护层厚度(图中注明者除外)按11G101-1第54页采用(板钢筋的混凝土保护层最小厚度同墙).与土壤或水直接接触部分梁，板，柱，墙（如地下室侧壁，消防水池墙，厕所，厨房，屋面，有覆土的地下室顶板等）和处于露天环境（如雨棚，阳台，露台，飘窗，空调板等）的梁、板属于二类中a类环境,其它部分构件均属于一类环境中.结构混凝土耐久性基本要求见下表:
环境类别
最大水胶比
最低强度等级
最大氯离子含量(%)
最大碱含量(Kg/mŒ3 )
一
0.60
C20
0.3
不限制
二（a）
0.55
C20
0.2
3.0
9.2 纵向受拉钢筋的锚固长度LaE和La 按11G101-1第53页采用.纵向受拉钢筋绑扎搭接长度按11G101-1第55页采用,
9.3 钢筋的连接和锚固
9.3.1 框架柱受力筋的接头位置采用机械连接；框架梁受力钢筋:一级采用机械连接，二、三级可采用绑扎搭接或焊接接头。
9.3.1 机械连接和焊接的接头类型及质量应符合《钢筋机械连接技术规程》(JGJ 107-2010)和《钢筋焊接及验收规程》
9.3.2 框架梁
a. 上部通长钢筋在跨中1/3范围连接;当相邻两跨跨度相差较大时,在较长一跨连接;
b. 下部钢筋在框架柱内锚固和搭接.
9.3.3 楼板
a. 上部通长钢筋在跨中1/3范围连接;当相邻两跨跨度相差较大时,在较长一跨连接;
b. 下部钢筋在梁内锚固.
9.4 现浇钢筋混凝土板
除具体施工图中有特别规定者外,现浇钢筋混凝土板的施工应符合以下要求:
9.4.1 板的底部钢筋伸入支座长度应“5d,且应伸入到支座中心线.
9.4.2 板的边支座和中间支座板顶标高不同时,负筋在梁或墙内的锚固应满足受拉钢筋最小锚固长度La.
9.4.3 双向板的底部钢筋,短跨钢筋置于下排,长跨钢筋置于上排.板面钢筋在角部相交时,短跨钢筋放在上排,长跨钢筋放在下排.
9.4.4 当板底与梁底平时,板的下部钢筋伸入梁内须弯折后置于梁的下部纵向钢筋之上.
9.4.5 板上孔洞应预留,一般结构平面图中只表示出洞口尺寸>300mm的孔洞,施工时各工种必须根据各专业图纸配合土建预留全部孔洞,不得后凿.当孔洞尺寸≤300mm时,洞边不再另加钢筋,板内外钢筋由洞边绕过,不得截断.当洞口尺寸>300mm时,应按图一设置加强筋.
9.4.6 管道井(通风井道除外)待设备安装完毕后封板,板厚及配筋见平面(未注明的板厚100mm,上部筋„φ8@200,下部筋„φ8@200),施工中应预留板钢筋.
9.4.7 板内分布钢筋包括楼梯梯板,除注明者外,按如下要求:
板厚(mm)
分布钢筋直径及间距
板厚(mm)
分布钢筋直径及间距
80
φ6@250
120
φ6@150
100
φ6@200
130
φ8@250
110
φ6@180
140~150
φ8@220
双向板(板长边与短边之比<3)负钢筋架立筋根据不同的板厚，按上表取用。
9.4.8 当内隔墙下未设小梁时,墙下板内应另加钢筋,当板跨度>3.6m时为3φ16,板跨≤3.6m为2φ16,钢筋两端锚入板边的梁内12d.楼板上后砌隔墙的位置应严格遵守建筑施工图,不可随意砌筑.
9.4.9 浇捣楼、屋面砼时,应采取必要措施以保证板厚及板面钢筋的准确位置,,严禁踩塌负钢筋.
9.4.10 为控制温度应力,屋面板,板厚不小于150的楼面板在无负筋范围内,纵横增设φ6@200的钢筋网,增设筋两端与板内负筋搭接,如图二所示.
9.4.11 对于外露的现浇钢筋混凝土女儿墙、挂板、栏板、檐口等构件,当其水平直线长度超过12m时,应按图三设置伸缩缝,伸缩缝间距≤12m.
9.4.12 悬臂板转角位于阳角时应按图四设加强钢筋,当L<500mm时设3根;当500mm≤ L< 800mm时设5根;当800 mm≤ L<1000mm时设7根;当1000mm≤ L<1200mm时设9根;悬臂板转角位于阴角时应按图五设加强钢筋.
9.4.13 挑板上有墙(包括各种材料墙体),且墙下无梁时,按图六所示在墙下加筋.
9.4.14 当柱或墙的阳角突出板内时，沿柱边或墙阳角边按图七增设放射筋.
9.4.15 房屋的四大角板(具体位置详平面布置图，双层双向配筋的板除外)按图八增设放射筋.
9.4.16 本工程短向板跨“4米时,模板应起拱,起拱高度为跨度的3/1000.
9.4.17 悬挑板侧面有支撑时需配置抗裂钢筋，详图八a.
9.5 钢筋混凝土梁:
9.5.1 除设计注明者外,主楼框架梁构造要求按图集(11G101-1)中相应抗震等级选用.
9.5.2 主次梁高度相同时,次梁的下部纵向钢筋应经弯折后置于主梁下部纵向钢筋之上.
9.5.3 普通梁跨度大于4.0米时应按3L/1000起拱(L为跨度);悬臂梁长度大于2.0米时,应按5L/1000起拱,(L为悬臂梁长度),并保证底模不发生下沉.起拱不得削弱梁截面高度.
9.5.4 在梁腰上开不大于直径150的洞,在具体设计中未说明做法时,洞的位置应在梁跨中1/3范围,梁高的中间1/3范围内,洞边及洞上下的配筋见图九..
9.5.5 凡斜向梁及弧形梁尺寸均以现场放样为准.
9.5.6 本工程次梁端部按铰接进行锚固,次梁与框架梁垂直相交处,当梁钢筋在支座处水平段小于0.4La时,应采取附加锚固措施,按图十施工.
9.5.7 悬挑梁上部第三排钢筋的延伸长度同第二排钢筋；由内跨伸出的悬挑梁负筋的截断按图十一施工. 悬挑梁底部纵筋直径≥14时，为受压钢筋，其锚固长度为0.7La。
9.5.8 框架梁KL(WKL)、非框架梁L，与柱支座端按框架梁构造，与墙支座端(仅顺墙方向)按连梁构造，与梁支座端按非框架梁构造。框架梁KL在屋面处按屋面框架梁WKL构造。
9.5.9 如顶层遇上翻梁时，其支撑处的柱、剪力墙应相应上升到梁顶。
9.5.10 次梁无受扭纵筋时，当次梁下部钢筋锚入框架梁水平长度不满足12d时，按图十二做弯钩;当次梁配有受扭钢筋时，按图集(11G101-1)86页施工。
9.5.11 当梁腹板高度>450时，应沿表一设置构造腰筋。
9.5.12 除注明外，主次梁相交处于主梁内次梁两侧设置附加箍筋，每侧数量3根，附加箍筋直径和肢数同主梁箍筋,见图十九。
悬挑梁与端部次梁（边梁）相交处于悬挑梁内设置附加箍筋，数量3根，见图十九b。除注明外，交叉梁（井字梁）于每根交叉梁两侧各设附加箍筋3根，附加箍筋直径和肢数同梁箍筋，见图十九a。
9.6 钢筋混凝土柱
9.6.1 除设计注明者外,主楼柱构造要求按图集(11G101-1)中相应抗震等级选用,
9.6.2 柱、剪力墙应按建筑施工图中填充墙的位置预留拉结筋,拉结措施详西南05G701(四)中相关大样.
9.7 柱、剪力墙的边缘构件纵向钢筋采用机械连接,焊接或绑扎搭接接长。当采用搭接连接时,应在纵筋搭接长度范围内均按≤5d(d为搭接钢筋较小直径)及≤100的间距加密箍筋。
9.8 预埋件
所有钢筋混凝土构件均应按各工种的要求,如建筑吊顶、门窗、栏杆、管道吊架等设置预埋埋件,各工种应配合土建施工,将需要的
埋件留全,浇注混凝土前应核查无误后方可施工.
10 填充墙
10.1 砌体填充墙沿框架柱全高每隔500左右设置2根直径6mm的拉结筋，且沿墙长拉通设置;所有填充墙墙顶与梁（板)应拉结，墙
长大于8.0m或层高的2倍时，应设置间距不大于4.0m的钢筋混凝土构造柱，墙高超过4.0m时，墙体半高处（或门洞上皮）应设置墙厚x300沿墙全长贯通的钢筋混凝土水平系梁,配筋4„12（φ6@100/200).对于≤120厚墙体，当高度大于2m时，在墙体中部或门洞上皮设置墙厚x200水平系梁，配置4„10纵筋,箍筋φ6@200。
10.2 楼梯间砌体填充墙，应设置间距不大于层高且不大于 4.0m的构造柱，并应采用钢丝网砂浆面层加强。除以上之外，其余未详尽之处，请参照西南05G701(四),<框架轻质填充墙构造详图>>设置构造柱,边框,以及现浇带。
10.3 砌体上的门窗过梁,可根据墙厚和洞宽采用本图预制过梁表作法,当门窗洞边为钢筋混凝土柱、墙、构造柱或洞边与之距离<240时，过梁与钢筋混凝土墙、柱现浇.此时过梁上部纵筋配筋等同下部纵筋,且锚入墙、柱35d. 当门窗洞口大于4200mm时，过梁与结构梁(板)浇成整体,做法详图十五a.
10.4 构造柱设置按西南05G701(四)<<框架轻质填充墙构造详图>>进行,异形构造柱位置详建筑平面,构造柱均须后浇,大样详图二十。
10.5 女儿墙构造详西南05G701第37页.
10.6 对于剪力墙、柱边≤200mm的门垛采用混凝土浇筑,做法见图十四a.
