外墙装饰图纸会审
1、本工程外墙装饰图纸按施工蓝图进行设计，在施工过程中，本工程阳台做法根据建设单位要求进行了调整，如施工蓝图中对于所有景观阳台、生活阳台均设置450mm高窗台，在再窗台上设置栏杆，除B、D、F户型生活阳台为开敞式阳台外，其余户型生活阳台均为封闭式阳台，根据两江新区安置房统一标准，景观阳台全部调整为1100mm高砖砌窗台，生活阳台全部调整为开敞式阳台，E、I户型阳台由于与卧室、厨房连通，故E、I户型阳台调整为开敞式阳台，采用1100mm高砖砌窗台，其余户型生活阳台统一设置栏杆，故外立面按调整后的做法进行实施，具体情况如下：
（1）本工程厨房阳台为开敞式阳台，阳台设置栏杆或栏板，详见下图：

答：当生活阳台为开敞式阳台时，阳台周圈墙体砖颜色与其相邻外墙大面砖颜色同。对于E、I户型加高部分窗台板砖颜色同其下窗台板颜色。注：阳角不分色。

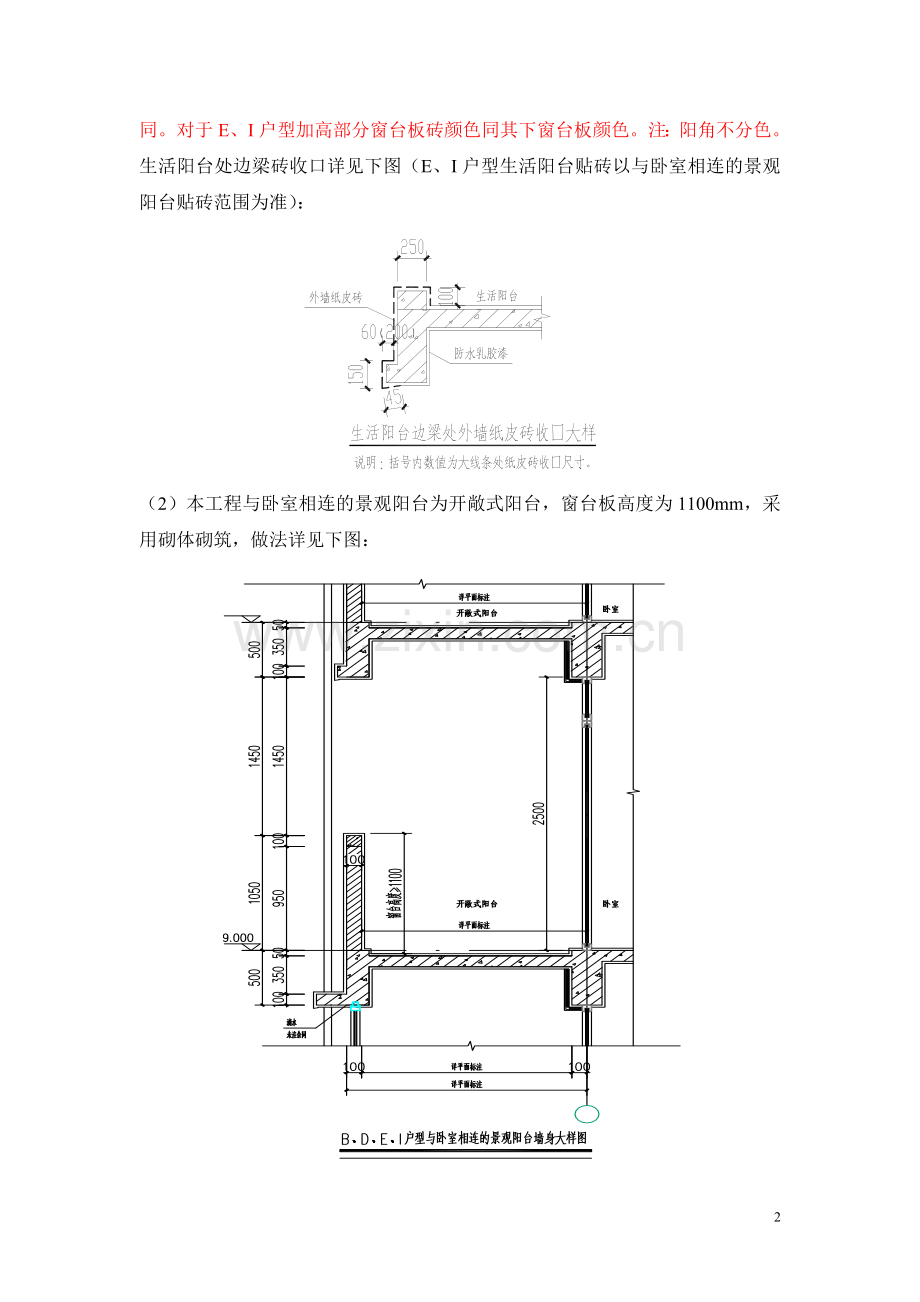

生活阳台处边梁砖收口详见下图（E、I户型生活阳台贴砖以与卧室相连的景观阳台贴砖范围为准）：

（2）本工程与卧室相连的景观阳台为开敞式阳台，窗台板高度为1100mm，采用砌体砌筑，做法详见下图：

答：与卧室相连的景观阳台由于为开敞式阳台，阳台边梁梁底、梁侧及周圈墙面均贴砖，阳台周圈墙体砖颜色与其相邻外墙大面砖颜色同。对于加高部分窗台板砖颜色同其下窗台板颜色。注：阳角不分色。此条待定
（3）本工程与客厅相连的景观阳台调整为封闭式阳台，窗台板高度为1100mm，采用砌体砌筑，做法详见下图：

答：与客厅相连的景观阳台由于为封闭阳台，对于加高部分窗台板砖颜色同其下窗台板颜色。注：阳角不分色。
2、本工程9m、12m、15m标高大线条H+0.45m标高已经取消，是否设置，请明确。
答：根据外墙面色彩设计的效果与结构设计的层次效果要求设置。
3、电梯机房层外墙砖颜色？
答：1#、2#、5#、7#楼为第一组砖。3#、4#、8#、11#楼为第二组砖。9#、10#楼为第三组砖。
4、电梯机房层正面窗为百叶窗，外装为玻璃窗，请明确。
答：以建筑图纸为准。
5、百叶窗内搁置空调主机处的板面、顶棚、墙体面层材料？
答：均采用防水腻子涂刷，涂料颜色为白色。
6、空调板两边墙垛砖颜色？空调板侧面砖颜色？
答：空调板两边墙垛是上下贯通的结构，颜色与竖向线条同色。空调板侧面砖颜色与相邻墙面同色。
7、空调板处墙垛砖内翻尺寸？空调板处砖上部、底部内翻尺寸？所有窗台处上部、底部内翻尺寸？女儿墙处砖大样？
答：空调板处墙垛砖内翻与百叶齐平。空调板处砖上部、底部内翻尺与百叶齐平，如果空调板外露，外露部分全贴砖。所有窗台处上部、底部内翻至窗框。具体详见下图：

8、亮杆梁砖颜色同相邻大面砖颜色；天井砖颜色同相邻大面砖颜色。
9、本工程门窗洞口位置以建筑图为准，外装主要反映墙面色彩搭配。
10、石材施工范围详见石材二次深化设计（主要为商业部分看面），对于外装图纸中原设计为石材的在二次深化设计中未含部分调整为纸皮砖，纸皮砖统一采用第四组。
11、3#楼二层南侧商业部分地坪至室外环境部分外墙做法同南侧二层商业部分（保温层+纸皮砖）,此条待定。
12、外墙纸皮砖与环境收口原则：此条待定
（1）当外墙处为硬质铺装时，外墙纸皮砖贴纸硬质铺装面，底部采用瓷砖粘结剂封闭。
（2）当外墙处为软景时，外墙纸皮砖粘贴至种植土面以下15cm。
