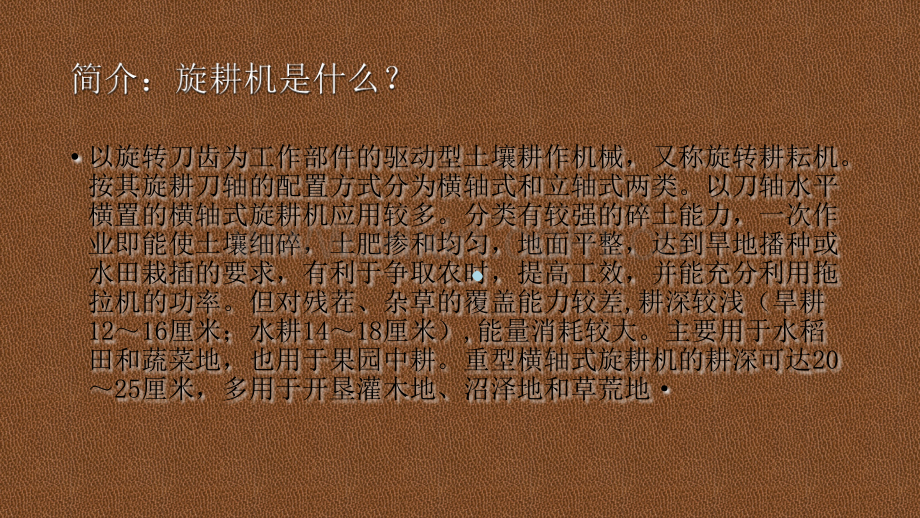

旋耕机的构造及原理旋耕机的构造及原理王心彤王心彤.以旋转刀齿为工作部件的驱动型土壤耕作机械，又称旋转耕耘机。按其旋耕刀轴的配置方式分为横轴式和立轴式两类。以刀轴水平横置的横轴式旋耕机应用较多。分类有较强的碎土能力，一次作业即能使土壤细碎，土肥掺和均匀，地面平整，达到旱地播种或水田栽插的要求，有利于争取农时，提高工效，并能充分利用拖拉机的功率。但对残茬、杂草的覆盖能力较差,耕深较浅（旱耕1216厘米；水耕1418厘米）,能量消耗较大。主要用于水稻田和蔬菜地，也用于果园中耕。重型横轴式旋耕机的耕深可达2025厘米，多用于开垦灌木地、沼泽地和草荒地.横轴式旋耕机.立轴式旋耕机.有较强的碎土能力，多用于开垦灌木地、沼泽地和草荒地的耕作。工作部件（见图）包括旋耕刀辊和按多头螺线均匀配置的若干把切土刀片，由拖拉机动力输出轴通过传动装置驱动，常用转速为190280转/分。刀辊的旋转方向通常与拖拉机轮子转动的方向一致。切土刀片由前向后切削土层，并将土块向后上方抛到罩壳和拖板上，使之进一步破碎。刀辊切土和抛土时，土壤对刀辊的反作用力有助于推动机组前进，因而卧式旋耕机作业时所需牵引力很小，有时甚至可以由刀辊推动机组前进。切土刀片可分为凿形刀、弯刀、直角刀和弧形刀。凿形刀前端较窄，有较好的入土能力，能量消耗小,但易缠草,多用于杂草少的菜园和庭院。弯刀的弯曲刃口有滑切作用，易切断草根而不缠草，适于水稻田耕作。直角刀具有垂直和水平切刃，刀身较宽，刚性好，容易制造，但入土性能较差。弧形刀的强度大，刚性好,滑切作用好,通常用于重型旋耕机上。在与15千瓦以下拖拉机配套时，一般采用直接连接，不用万向节传动；与15千瓦以上拖拉机配套时，则采用三点悬挂式、万向节传动；重型旋耕机一般采用牵引式。耕深由拖板或限深轮控制和调节。拖板设在刀辊的后面，兼起碎土和平整作用；限深轮则设在刀辊的前方。刀辊最后一级传动装置的配置方式有侧边传动和中央传动两种。侧边传动多用于耕幅较小的偏置式旋耕机。中央传动用于耕幅较大的旋耕机，机器的对称性好，整机受力均匀；但传动箱下面的一条地带由于切土刀片达不到而形成漏耕，需另设消除漏耕的装置。.分为三种排列和安装方式分为三种排列和安装方式：1，向外装。除刀轴两端两把刀向里弯外，其余刀片均朝外，耕后中间出现沟，适用于拆畦耕作；2，向内装。所有刀片都向中间弯，耕后中间成垄，相邻两行程间出现沟，适用于作畦耕作；3，混合安装。左、右弯刀在刀轴上交错对称安装，但刀轴两端的刀片向里弯，耕后地表平整,，是最常用的一种安装方法。.立式刀片刀盘.形形色色的刀片.新型旋耕机http:/
