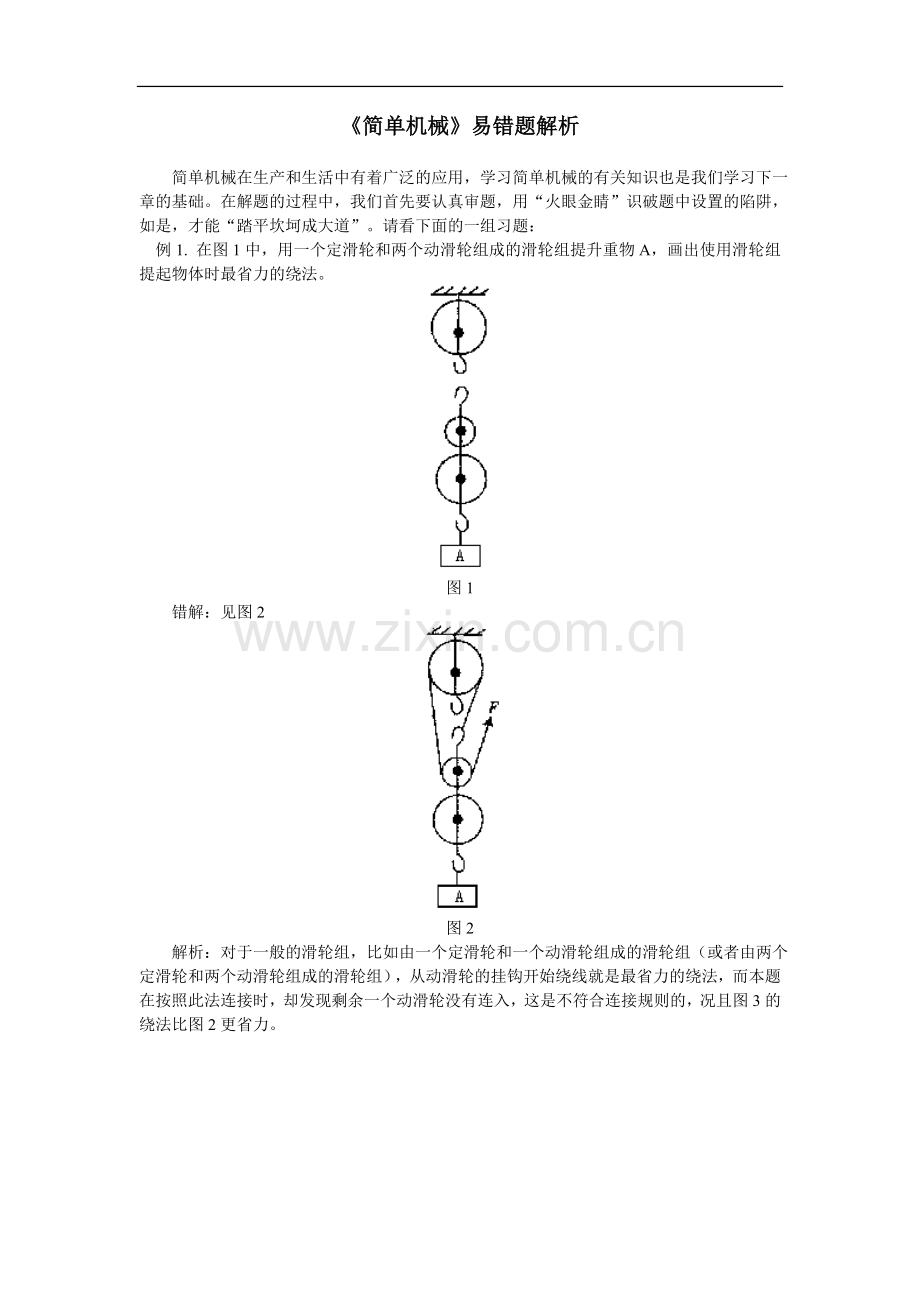

《简单机械》易错题解析

简单机械在生产和生活中有着广泛的应用，学习简单机械的有关知识也是我们学习下一章的基础。在解题的过程中，我们首先要认真审题，用“火眼金睛”识破题中设置的陷阱，如是，才能“踏平坎坷成大道”。请看下面的一组习题：
例1. 在图1中，用一个定滑轮和两个动滑轮组成的滑轮组提升重物A，画出使用滑轮组提起物体时最省力的绕法。

图1
错解：见图2

图2
解析：对于一般的滑轮组，比如由一个定滑轮和一个动滑轮组成的滑轮组（或者由两个定滑轮和两个动滑轮组成的滑轮组），从动滑轮的挂钩开始绕线就是最省力的绕法，而本题在按照此法连接时，却发现剩余一个动滑轮没有连入，这是不符合连接规则的，况且图3的绕法比图2更省力。

图3

例2. 如图4所示，杠杆AOB的A端挂重为的物体，B端挂重为的物体时，杠杆处于平衡状态，若，杠杆自身重力不计，则（ ）
A. B.
C. D. 无法判断

图4
错解：选A

解析：题中给出的条件“AB＝BO”看似平淡，实则“陷阱”，倘若认为二力的力臂相等，则会得出的错误选项，由图5可知，，根据杠杆的平衡条件可得正确答案：B

图5

例3. 如图6，物体A，重力为400N，受到的摩擦力为200N，物体A做匀速直线运动，在10s内移动的距离为0.5m（不计绳与滑轮重）。在此过程中，作用在绳端拉力F为________N。

图6
错解：200
解析：对于竖直摆放的滑轮组，；而对于本题水平摆放的滑轮组，是应为（为摩擦力），正确答案填写“100”。

例4. 如图7所示的轻质杠杆，AO小于BO，在A、B两端悬挂重物和后杠杆平衡。若将和同时向支点O移动相同的距离，则（ ）
A. 杠杆仍保持平衡
B. 杠杆的A端向下倾斜
C. 杠杆的B端向下倾斜
D. 无法判断

图7
错解：选A
解析：题目中“同时向支点O移动相同的距离”并不意味着移动后杠杆的力臂关系跟原来一样，假设它们移动的距离为OA，则力臂为零，而力臂不为零，所以杠杆B端下沉，应选C。

例5. 如图8所示，O为杠杆AC的支点，在B处挂一小球，，为使杠杆在水平位置平衡，画出施加在杠杆上最小动力的力臂，并标出的方向。

图8
错解：见图9

图9
解析：图9所示只能算在A点施加的最小动力，却算不上“施加在杠杆上的最小动力”，一看图10，便知真伪，正确答案见图10。

图10

例6. 如图11所示，用一根自重可以忽略不计的撬棒撬动石头，若撬棒上C点受到的压力是1500N，且，则要撬动这块石头所用的最小力为：（ ）
A. 100N B. 150N C. 200N D. 250N

图11
错解：D
解析：如图12所示，以D为支点时，有，代入数据解得；然而本题是否动力下压杠杆时为最省力呢？不是，如图13所示，当用力向上抬，以B为支点时，有，解得，正确答案选A。

例7. 如图14所示，，图中杠杆上每个小格代表的长度都相同，在这两个力的作用下，轻质杠杆AB将（ ）
A. 顺时针转动 B. 逆时针转动
C. 保持水平 D. 无法判断

图14
错解：选C
解析：从题意看，符合的杠杆平衡条件，是否平衡了呢？没有，原因是杠杆平衡要求动力和阻力的作用效果相反，就本题而言，的效果使杠杆逆时针旋转，杠杆若要平衡，则的效果应该是使杠杆顺时针旋转（的方向应该向下）才对，因此本题的杠杆不会平衡，正确答案选B。
由此可见，关于简单机械习题并没有想像中的那么轻而易举，简单之中玄机暗藏，稍不留意，就会掉入出题者精心设置的陷阱之中，应对之策是：认真审题是关键。
