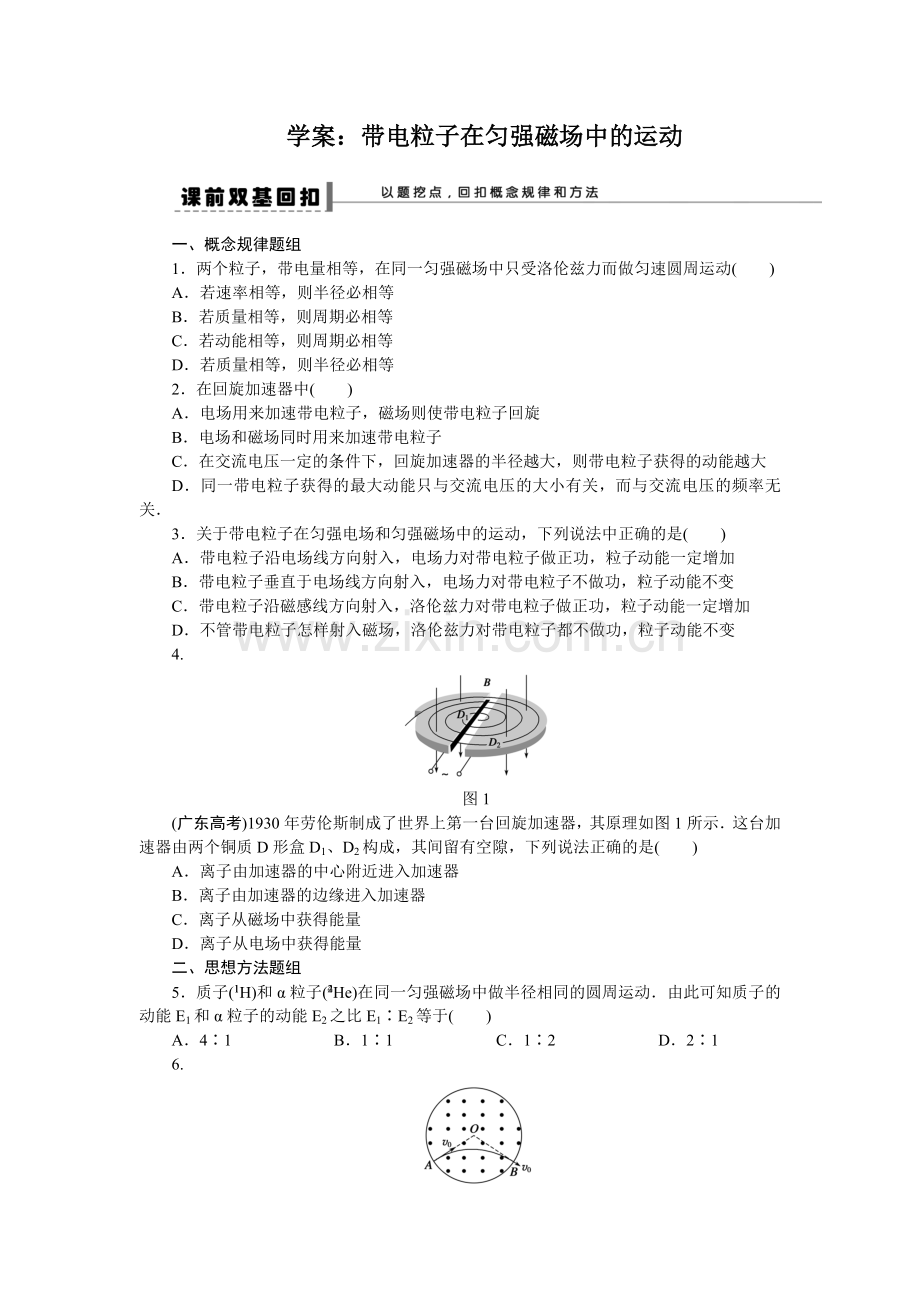

学案:带电粒子在匀强磁场中的运动.docx_第1页
第1页 / 共9页
学案:带电粒子在匀强磁场中的运动.docx_第2页
第2页 / 共9页
学案:带电粒子在匀强磁场中的运动.docx_第3页
第3页 / 共9页
学案:带电粒子在匀强磁场中的运动.docx_第4页
第4页 / 共9页
学案:带电粒子在匀强磁场中的运动.docx_第5页
第5页 / 共9页
点击查看更多>>
资源描述

1、学案:带电粒子在匀强磁场中的运动一、概念规律题组1两个粒子,带电量相等,在同一匀强磁场中只受洛伦兹力而做匀速圆周运动()A若速率相等,则半径必相等B若质量相等,则周期必相等C若动能相等,则周期必相等D若质量相等,则半径必相等2在回旋加速器中()A电场用来加速带电粒子,磁场则使带电粒子回旋B电场和磁场同时用来加速带电粒子C在交流电压一定的条件下,回旋加速器的半径越大,则带电粒子获得的动能越大D同一带电粒子获得的最大动能只与交流电压的大小有关,而与交流电压的频率无关3关于带电粒子在匀强电场和匀强磁场中的运动,下列说法中正确的是()A带电粒子沿电场线方向射入,电场力对带电粒子做正功,粒子动能一定增加

2、B带电粒子垂直于电场线方向射入,电场力对带电粒子不做功,粒子动能不变C带电粒子沿磁感线方向射入,洛伦兹力对带电粒子做正功,粒子动能一定增加D不管带电粒子怎样射入磁场,洛伦兹力对带电粒子都不做功,粒子动能不变4.图1(广东高考)1930年劳伦斯制成了世界上第一台回旋加速器,其原理如图1所示这台加速器由两个铜质D形盒D1、D2构成,其间留有空隙,下列说法正确的是()A离子由加速器的中心附近进入加速器B离子由加速器的边缘进入加速器C离子从磁场中获得能量D离子从电场中获得能量二、思想方法题组5质子(H)和粒子(He)在同一匀强磁场中做半径相同的圆周运动由此可知质子的动能E1和粒子的动能E2之比E1E2

3、等于()A41 B11 C12 D216.图2如图2所示,半径为r的圆形空间内,存在着垂直于纸面向外的匀强磁场,一个带电粒子(不计重力),从A点沿半径方向以速度v0垂直于磁场方向射入磁场中,并由B点射出,且AOB120,则该粒子在磁场中运动的时间为()A. B. C. D.一、带电粒子在洛伦兹力作用下的多解问题带电粒子在洛伦兹力作用下做匀速圆周运动,由于多种因素的影响,使问题形成多解,多解形成原因一般包含下述几个方面:(1)带电粒子电性不确定形成多解:受洛伦兹力作用的带电粒子,可能带正电荷,也可能带负电荷,在相同的初速度下,正、负粒子在磁场中运动轨迹不同,导致形成双解(2)磁场方向不确定形成多

4、解:有些题目只告诉了磁感应强度大小,而未具体指出磁感应强度方向,此时必须要考虑磁感应强度方向,由磁场方向不确定而形成的双解图3(3)临界状态不唯一形成多解:带电粒子在洛伦兹力作用下飞越有界磁场时,由于粒子运动轨迹是圆弧状,因此,它可能穿过磁场,可能转过180从入射界面这边反向飞出,如图3所示,于是形成多解(4)运动的重复性形成多解:带电粒子在部分是电场、部分是磁场空间运动时,往往运动具有往复性,因而形成多解【例1】 (2010龙岩毕业班质检)图4如图4所示,直线MN下方无磁场,上方空间存在两个匀强磁场和,其分界线是半径为R的半圆弧,和的磁场方向相反且垂直于纸面,磁感应强度大小都为B.现有一质量

5、为m、电荷量为q的带负电微粒从P点沿PM方向向左侧射出,不计微粒的重力(1)若微粒在磁场中做完整的圆周运动,其周期多大?(2)若微粒从P点沿PM方向向左射出后从分界线的A点沿AO方向进入磁场并打到Q点,求微粒的运动速度大小;(3)若微粒从P点沿PM方向向左侧射出,最终能到达Q点,求其速度满足的条件规范思维二、带电粒子在分区域匀强电场、磁场中运动问题“磁偏转”和“电偏转”的区别电偏转磁偏转偏转条件带电粒子以vE进入匀强电场带电粒子以vB进入匀强磁场受力情况只受恒定的电场力只受大小恒定的洛伦兹力运动轨迹抛物线圆弧物理规律类平抛知识、牛顿第二定律牛顿第二定律、向心力公式基本公式Lvtyat2atan

6、 at/vqvBmrmv/(qB)T2m/(qB)tT/(2)sin L/r做功情况电场力既改变速度方向,也改变速度的大小,对电荷要做功洛伦兹力只改变速度方向,不改变速度的大小,对电荷永不做功物理图象【例2】 (2009山东理综25)如图5甲所示,建立Oxy坐标系两平行极板P、Q垂直于y轴且关于x轴对称,极板长度和板间距均为l.在第一、四象限有磁感应强度为B的匀强磁场,方向垂直于Oxy平面向里位于极板左侧的粒子源沿x轴向右连续发射质量为m、电量为q、速度相同、重力不计的带电粒子在03t0时间内两板间加上如图乙所示的电压(不考虑极板边缘的影响)已知t0时刻进入两板间的带电粒子恰好在t0时刻经极板

7、边缘射入磁场上述m、q、l、t0、B为已知量(不考虑粒子间相互影响及返回极板间的情况)图5(1)求电压U0的大小;(2)求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径;(3)何时进入两板间的带电粒子在磁场中的运动时间最短?求此最短时间规范思维【例3】 (2011江苏15)某种加速器的理想模型如图6所示:两块相距很近的平行小极板中间各开有一小孔a、b,两极板间电压uab的变化图象如图7所示,电压的最大值为U0、周期为T0,在两极板外有垂直纸面向里的匀强磁场若将一质量为m0、电荷量为q的带正电的粒子从板内a孔处静止释放,经电场加速后进入磁场,在磁场中运行时间T0后恰能再次从a孔进入电场加速

8、现该粒子的质量增加了m0.(粒子在两极板间的运动时间不计,两极板外无电场,不考虑粒子所受的重力)图6图7(1)若在t0时将该粒子从板内a孔处静止释放,求其第二次加速后从b孔射出时的动能;(2)现要利用一根长为L的磁屏蔽管(磁屏蔽管置于磁场中时管内无磁场,忽略其对管外磁场的影响),使图6中实线轨迹(圆心为O)上运动的粒子从a孔正下方相距L处的c孔水平射出,请画出磁屏蔽管的位置;(3)若将电压uab的频率提高为原来的2倍,该粒子应何时由板内a孔处静止开始加速,才能经多次加速后获得最大动能?最大动能是多少?规范思维【基础演练】1.图8(2011福建龙岩模拟)如图8所示,质子以一定的初速度v0从边界a

9、b上的A点水平向右射入竖直、狭长的矩形区域abcd(不计质子的重力)当该区域内只加竖直向上的匀强电场时,质子经过t1时间从边界cd射出;当该区域内只加水平向里的匀强磁场时,质子经过t2时间从边界cd射出,则()At1t2Bt1t2Ct1t2Dt1、t2的大小关系与电场、磁场的强度有关图92(2009广东单科12)如图9所示是质谱仪的工作原理示意图带电粒子被加速电场加速后,进入速度选择器速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2.平板S下方有磁感应强度为B0的匀强磁场下列表述正确的是()A质谱仪是分析同位素的重要工具B速

10、度选择器中的磁场方向垂直纸面向外C能通过狭缝P的带电粒子的速率等于E/BD粒子打在胶片上的位置越靠近狭缝P,粒子的比荷越小图103(2010福建三明期末)回旋加速器是加速带电粒子的装置,其主体部分是两个D形金属盒两金属盒处在垂直于盒底的匀强磁场中,并分别与高频交流电源两极相连接,从而使粒子每次经过两盒间的狭缝时都得到加速,如图10所示现要增大带电粒子从回旋加速器射出时的动能,下列方法可行的是()A减小磁场的磁感应强度 B减小狭缝间的距离C增大高频交流电压 D增大金属盒的半径4.图11如图11所示,一带正电的质子以速度v0从O点垂直射入,两个板间存在垂直纸面向里的匀强磁场已知两板之间距离为d,板

11、长为d,O点是板的正中间,为使粒子能从两板间射出,试求磁感应强度B应满足的条件(已知质子的带电荷量为e,质量为m)5如图12所示,图12有界匀强磁场的磁感应强度B2103 T;磁场右边是宽度L0.2 m、场强E40 V/m、方向向左的匀强电场一带电粒子电荷量q3.21019 C,质量m6.41027 kg,以v4104 m/s的速度沿OO垂直射入磁场,在磁场中偏转后进入右侧的电场,最后从电场右边界射出求:(1)大致画出带电粒子的运动轨迹;(画在给出的图中)(2)带电粒子在磁场中运动的轨道半径;(3)带电粒子飞出电场时的动能Ek.6(2011山东枣庄期末)如图13甲所示为质谱仪的原理图带正电粒子

12、从静止开始经过电势差为U的电场加速后,从G点垂直于MN进入偏转磁场该偏转磁场是一个以直线MN为上边界方向垂直于纸面向外的匀强磁场,磁场的磁感应强度为B.带电粒子经偏转磁场后,最终到达照片底片上的H点测得G、H间的距离为d,粒子的重力可忽略不计图13(1)设粒子的电荷量为q,质量为m,试证明该粒子的比荷为:;(2)若偏转磁场的区域为圆形,且与MN相切于G点,如图乙所示,其他条件不变,要保证上述粒子从G点垂直于MN进入偏转磁场后不能打到MN边界上(MN足够长),求磁场区域的半径应满足的条件【能力提升】图147(2008宁夏24)如图14所示,在xOy平面的第一象限有一匀强电场,电场的方向平行于y轴

13、向下;在x轴和第四象限的射线OC之间有一匀强磁场,磁感应强度的大小为B,方向垂直于纸面向外有一质量为m,带有电荷量q的质点由电场左侧平行于x轴射入电场质点到达x轴上A点时,速度方向与x轴的夹角为,A点与原点O的距离为d.接着,质点进入磁场,并垂直于OC飞离磁场,不计重力影响若OC与x轴的夹角也为,求:(1)粒子在磁场中运动速度的大小;(2)匀强电场的场强大小8如图15甲所示,M、N为竖直放置彼此平行的两块平板,板间距离为d,两板中央各有一个小孔O、O且正对,在两板间有垂直于纸面方向的磁场,磁感应强度随时间的变化如图乙所示有一束正离子在t0时垂直于M板从小孔O射入磁场已知正离子质量为m、带电荷量

14、为q,正离子在磁场中做匀速圆周运动的周期与磁感应强度变化的周期都为T0,不考虑由于磁场变化而产生的电场的影响,不计离子所受重力求:图15(1)磁感应强度B0的大小;(2)要使正离子从O孔垂直于N板射出磁场,正离子射入磁场时的速度v0的可能值. 9.图16(2011四川25)如图16所示,正方形绝缘光滑水平台面WXYZ边长l1.8 m,距地面h0.8 m平行板电容器的极板CD间距d0.1 m且垂直放置于台面,C板位于边界WX上,D板与边界WZ相交处有一小孔电容器外的台面区域内有磁感应强度B1 T、方向竖直向上的匀强磁场电荷量q51013 C的微粒静止于W处,在CD间加上恒定电压U2.5 V,板间微粒经电场加速后由D板所开小孔进入磁场(微粒始终不与极板接触),然后由XY边界离开台面在微粒离开台面瞬间,静止于X正下方水平地面上A点的滑块获得一水平速度,在微粒落地时恰好与之相遇假定微粒在真空中运动,极板间电场视为匀强电场,滑块视为质点,滑块与地面间的动摩擦因数0.2,取g10 m/s2.(1)求微粒在极板间所受电场力的大小并说明两板的极性;(2)求由XY边界离开台面的微粒的质量范围;(3)若微粒质量m011013 kg,求滑块开始运动时所获得的速度
