LNG 气化站治理制度及操作规程

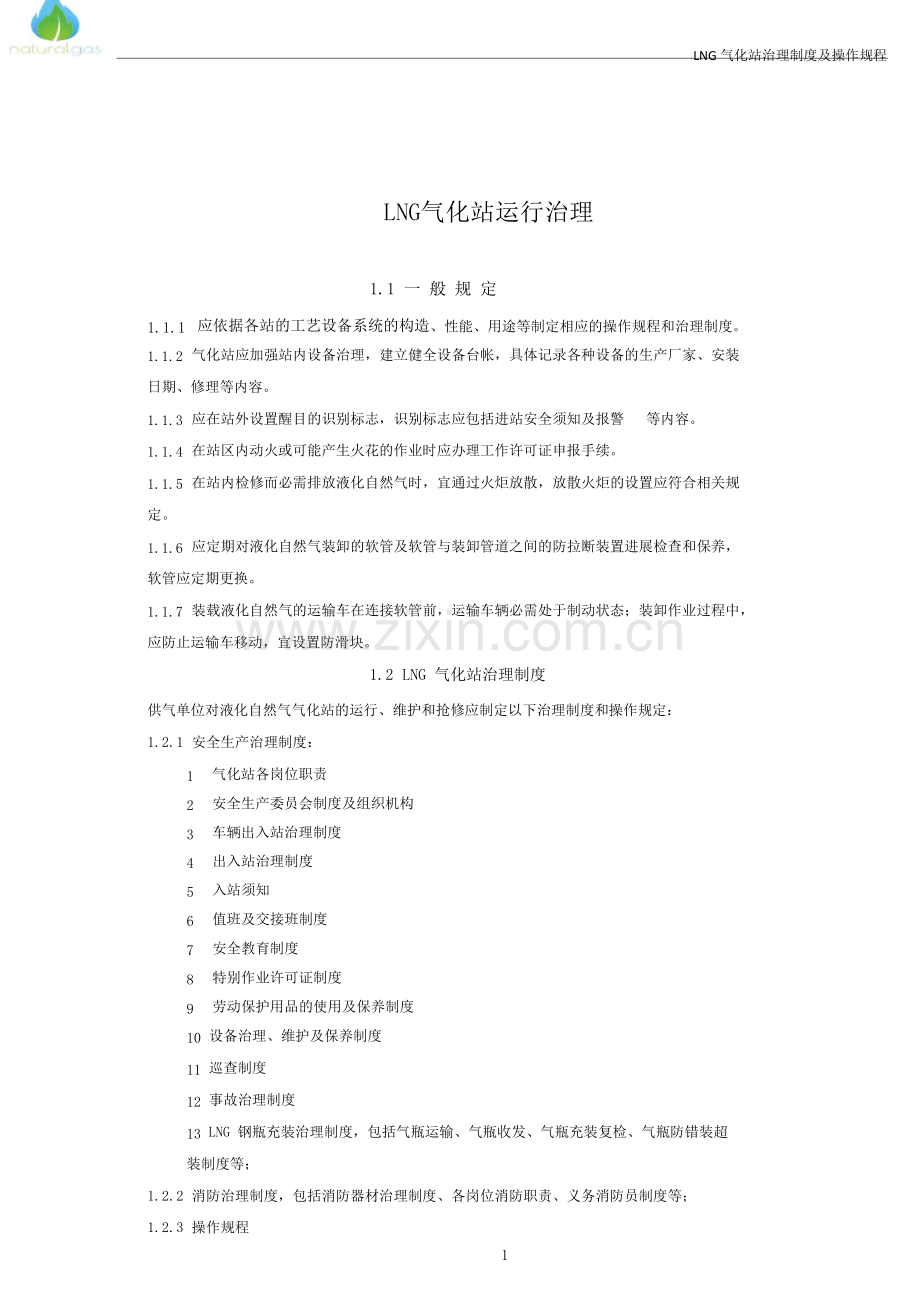

LNG气化站运行治理

1.1 一 般 规 定

1.1.1 应依据各站的工艺设备系统的构造、性能、用途等制定相应的操作规程和治理制度。
1.1.2 气化站应加强站内设备治理，建立健全设备台帐，具体记录各种设备的生产厂家、安装日期、修理等内容。
1.1.3 应在站外设置醒目的识别标志，识别标志应包括进站安全须知及报警 等内容。

1.1.4 在站区内动火或可能产生火花的作业时应办理工作许可证申报手续。

1.1.5 在站内检修而必需排放液化自然气时，宜通过火炬放散，放散火炬的设置应符合相关规定。
1.1.6 应定期对液化自然气装卸的软管及软管与装卸管道之间的防拉断装置进展检查和保养， 软管应定期更换。
1.1.7 装载液化自然气的运输车在连接软管前，运输车辆必需处于制动状态；装卸作业过程中， 应防止运输车移动，宜设置防滑块。
1.2 LNG 气化站治理制度

供气单位对液化自然气气化站的运行、维护和抢修应制定以下治理制度和操作规定：

1.2.1 安全生产治理制度：

1 气化站各岗位职责
2 安全生产委员会制度及组织机构
3 车辆出入站治理制度
4 出入站治理制度
5 入站须知
6 值班及交接班制度
7 安全教育制度
8 特别作业许可证制度
9 劳动保护用品的使用及保养制度
10 设备治理、维护及保养制度

11 巡查制度

12 事故治理制度

13 LNG 钢瓶充装治理制度，包括气瓶运输、气瓶收发、气瓶充装复检、气瓶防错装超装制度等；
1.2.2 消防治理制度，包括消防器材治理制度、各岗位消防职责、义务消防员制度等；

1.2.3 操作规程
1

LNG 气化站治理制度及操作规程

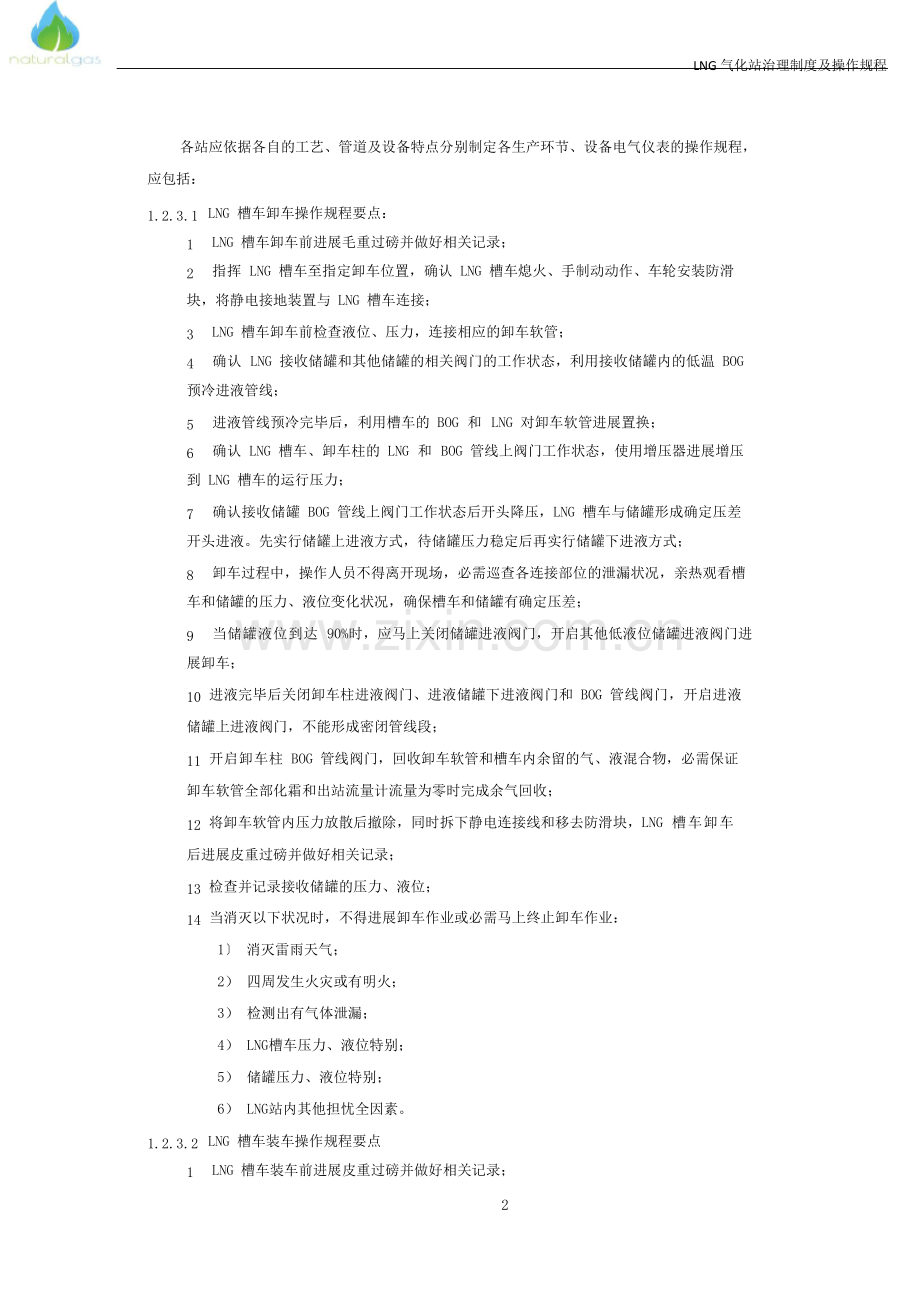

各站应依据各自的工艺、管道及设备特点分别制定各生产环节、设备电气仪表的操作规程， 应包括：
1.2.3.1 LNG 槽车卸车操作规程要点：
1 LNG 槽车卸车前进展毛重过磅并做好相关记录；
2 指挥 LNG 槽车至指定卸车位置，确认 LNG 槽车熄火、手制动动作、车轮安装防滑块，将静电接地装置与 LNG 槽车连接；
3 LNG 槽车卸车前检查液位、压力，连接相应的卸车软管；
4 确认 LNG 接收储罐和其他储罐的相关阀门的工作状态，利用接收储罐内的低温 BOG 预冷进液管线；
5 进液管线预冷完毕后，利用槽车的 BOG 和 LNG 对卸车软管进展置换；
6 确认 LNG 槽车、卸车柱的 LNG 和 BOG 管线上阀门工作状态，使用增压器进展增压到 LNG 槽车的运行压力；
7 确认接收储罐 BOG 管线上阀门工作状态后开头降压，LNG 槽车与储罐形成确定压差开头进液。先实行储罐上进液方式，待储罐压力稳定后再实行储罐下进液方式；
8 卸车过程中，操作人员不得离开现场，必需巡查各连接部位的泄漏状况，亲热观看槽车和储罐的压力、液位变化状况，确保槽车和储罐有确定压差；
9 当储罐液位到达 90%时，应马上关闭储罐进液阀门，开启其他低液位储罐进液阀门进展卸车；
10 进液完毕后关闭卸车柱进液阀门、进液储罐下进液阀门和 BOG 管线阀门，开启进液储罐上进液阀门，不能形成密闭管线段；
11 开启卸车柱 BOG 管线阀门，回收卸车软管和槽车内余留的气、液混合物，必需保证卸车软管全部化霜和出站流量计流量为零时完成余气回收；
12 将卸车软管内压力放散后撤除，同时拆下静电连接线和移去防滑块，LNG 槽车卸车后进展皮重过磅并做好相关记录；
13 检查并记录接收储罐的压力、液位；
14 当消灭以下状况时，不得进展卸车作业或必需马上终止卸车作业： 1〕 消灭雷雨天气；
2） 四周发生火灾或有明火；

3） 检测出有气体泄漏；

4） LNG槽车压力、液位特别；

5） 储罐压力、液位特别；

6） LNG站内其他担忧全因素。

1.2.3.2 LNG 槽车装车操作规程要点
1 LNG 槽车装车前进展皮重过磅并做好相关记录；
2

LNG 气化站治理制度及操作规程

2 指挥 LNG 槽车至指定装车位置，确认 LNG 槽车熄火、手制动动作、车轮安装防滑块，将静电接地装置与 LNG 槽车连接；
3 LNG 槽车装车前检查液位、压力，连接相应的装车软管，利用槽车的 BOG 对装车软管进展置换；
4 确认 LNG 出液储罐和其他储罐的相关阀门的工作状态，利用出液储罐内的低温 BOG 预冷进液管线；
5 进液管线预冷完毕后，关闭出液储罐的上进液阀。利用储罐增压器对出液储罐进展增压到运行压力；
6 确认 LNG 槽车、卸车柱的 LNG 和 BOG 管线上阀门工作状态对槽车进展降压，LNG 槽车与储罐形成确定压差开头向 LNG 槽车进液；
7 装车过程中，操作人员不得离开现场，必需巡查各连接部位的泄漏状况，亲热观看槽车和储罐的压力、液位变化状况，确保槽车和储罐有确定压差；
8 装车完毕后停顿出液储罐的增压和 LNG 槽车的降压，关闭卸车柱进液阀门、出液储罐下进液阀门，开启出液储罐上进液阀门和 BOG 管线阀门，不能形成密闭管线段；
9 开启卸车柱 BOG 管线阀门，回收卸车软管内余留的气、液混合物，必需保证卸车软管全部化霜和出站流量计流量为零时完成余气回收；
10 将卸车软管内压力放散后撤除，同时拆下静电连接线和移去防滑块，LNG 槽车装车后进展毛重过磅并做好相关记录；
11 检查并记录出液储罐的压力、液位；

12 当消灭以下状况时，不得进展装车作业或必需马上终止装车作业： 1〕 消灭雷雨天气；
2） 四周发生火灾或有明火；

3） 检测出有气体泄漏；

4） LNG槽车压力、液位特别；

5） 储罐压力、液位特别；

6） LNG站内其他担忧全因素；

1.2.3.3 LNG 储罐生产操作规程要点
1 依据要求的生产量和储罐储存量状况，确定出液储罐。记录储罐液位、自然气和空气流量计累计流量、出站总流量计累计流量。
2 依据生产量，确认开启气化器组数量。确认掺混撬计量路、调压路阀门和气化器组进、出口阀门工作状态，检查出站压力，依据运行状况和环境温度确认加热器〔水浴式加热
器〕是否需运行；

3 确认 LNG 出液储罐和其他储罐的相关阀门的工作状态，利用储罐增压器对出液储罐进展增压到运行压力；
3

LNG 气化站治理制度及操作规程

4 开启出液储罐出液阀门，通过把握出液阀门开启度来把握燃气出站总流量；
5 如设有热值平衡装置，确认空气压缩机和枯燥机的运行状态，开启空气调整阀，依据空气流量计或热值仪监控调整阀工作状况；
6 出液储罐内的液位低于 20%时，宜准时切换储罐；
7 气化器出口温度把握在不低于零下 10℃，当出口温度低于零下 5℃时，应准时切换气化器；
8 完毕生产时停顿出液储罐增压，确认出液储罐、掺混撬计量路、调压路阀门和气化器组进、出口阀门工作状态；
9 出液储罐液位稳定和各流量计累计流量为零时，记录储罐液位和各流量计累计流量， 制作生产报表。
1.2.3.4 LNG 储罐倒罐操作规程要点
1 确认 LNG 出液、进液储罐和其他储罐的相关阀门的工作状态，利用储罐增压器对出液储罐进展增压到运行压力，对进液储罐进展降压，出液、进液储罐形成确定压差；
2 确认进液储罐上进液阀门和出液储罐下进液阀门的工作状态，先实行储罐上进液方式，待进液储罐压力稳定后再实行储罐下进液方式，开头正常倒罐作业；
3 倒罐过程中，操作人员不得离开现场，必需巡查各连接部位的泄漏状况，亲热观看储罐的压力、液位变化状况，确保储罐间有确定压差；
4 当储罐倒罐到达要求后，停顿出液储罐的增压和进液储罐的降压，确认出液、进液储罐阀门工作状态，不能形成密闭管线段；
5 记录出液、进液储罐的液位和压力。
1.2.3.5 子母罐操作要点

1 子母罐装〔卸〕车、倒罐、生产操作与双层金属单罐操作一样。
2 夹层氮气系统操作要点：
1） 应常常监测液氮储罐的液位及压力，保证液氮有足够的储量。

2） 常常监测氮气气化器出口的温度，保证氮气温度不低于5℃。

3） 把握母罐夹层内氮气压力为0.5-2kPa，保证向夹层内持续的供给氮气，严禁夹层内形成负压或使空气通过呼〔吸〕阀进入夹层内影响母罐的保温效果。
3 应严格把握子罐内压力，当压力高压报警时储罐 BOG 自动排气阀开头排气，当压力高高报警时，必需手动翻开母罐顶部手动排气阀降低子罐压力。为避开自动排气阀连续排气，在子罐压力接近高位报警时宜实行手动翻开 BOG 排气阀降低储罐压力。
4 常常分析夹层密封气的浓度，当贮存 LNG 时，夹层中如有甲烷时，说明内槽或管路有泄漏，应进展准时检查。
1.2.3.6 热值仪操作规程要点：
1 热值仪宜放置在独立的房间内，并保持良好的通风，燃烧废气应排至室外。
4

LNG 气化站治理制度及操作规程

2 确认热值仪的取样点，标准气取样阀关闭，转换阀处于自然气管路；
3 检查热值仪的供电系统及进气取样管，检查各接口处是否紧固密封；
4 检查压力变送器读数正常，确认空气入口压力和燃气入口压力符合热值仪运行要求；
5 选择运行功能，把握面板故障指示灯灭，就绪状态指示灯亮，表示空气回路和被测气体回路正常；
6 按下点火按钮，点火指示灯亮，此时燃烧炉内应正常燃烧。运行状态指示灯亮，把握器显示的排气温度不断上升；
7 经过充分燃烧，热平衡到达稳定。热值仪开头正常测量，记录运行状况和运行数据；
8 运行完毕后，按下停机按钮，关闭进气阀门和热值仪电源。
1.2.3.7 空气压缩机操作及维护规程要点：
1 空压机房必需随时保持通风良好，地面和整机清洁；
2 每次开机前先检查油位，油位高度符号运行要求；
3 闭合电源，检查电源指示是否正常；
4 确认相关阀门的运行状态；
5 运行中检查空气压缩机的油位、把握屏的各类运行参数；
6 依据空气压缩机的使用说明书定期进展各类保养。
1.2.3.8 柴油发电机组操作及维护保养规程
1 保持发电机室及发电机的清洁，通风良好并定期清扫和擦拭；
2 启动柴油发电机前必需断开市电总电源开关后，方可发、送电；
3 每日检查蓄电池电压是否充分,必需确保 24Vdc；
4 每周检查发电机的机油量,水箱的冷却水和燃油箱的柴油符合运行要求；
5 每月宜进展发电机带负载运行测试，运行时间不低于 30min。
6 启动柴油发电机后必需观看各仪表和指示灯的运行状况，确保输出电压正常；启动时有异响或故障报警，马上停机检查并排解故障后才能投入使用；
7 严禁带负荷直接启动柴油发电机或长时间超负荷运行；
8 依据柴油发电机的使用说明书定期进展各类保养。
1.2.3.9 消防水泵操作及维护保养规程
1 启动前检查消防水泵盘根、泵轴、地脚螺栓、前后阀门工作状况和电源供给状况；
2 运行中觉察特别状况〔大量漏水；盘根部位发热；运转声音不正常等〕，马上停顿运行后检查修理；
3 依据消防水泵的使用说明书定期进展各类保养；
4 每月测试运行消防水泵一次，开启消防栓、消防水炮、LNG 喷淋系统、泡沫发生器进展全面消防用水系统检查，确保消防用水系统完好有效。
1.2.3.10 LNG 储罐维护保养规程
5

LNG 气化站治理制度及操作规程

1 应生疏储罐的构造、原理，严格按操作规程进展液化自然气相关作业；
2 应生疏储罐附件(压力表、液位计、安全阀、真空度测试阀)的性能、原理，按国家相关规定定期进展校验和测试储罐真空度；
3 每班检查储罐外筒体、工艺管道、阀门等，观看有无结霜现象；
4 每周用 ppm 级泄漏检测仪检查阀门、法兰接口有无泄漏；每月测试紧急迫断阀和储罐根部阀开关动作，保证工作正常；
5 定期对储罐外筒体进展防腐和对储罐的压力表、液位计、温度计进展外观清洁维护。
1.2.3.11 气化器日常操作维护规程
1 气化器在初次使用或修理后投入使用前，应用枯燥氮气或空气检查其密封性；
2 观看气化器运行状况，当出口温度接近报警点时，应马上切换至备用气化器；
3 气化器进展切换时必需先开启备用气化器的进口阀，然后再关闭工作气化器的进口阀门，切换后严禁关闭被切换气化器的出口阀门；
4 每日检查气化器进口紧急迫断阀、出口温度变送器和温度开关的工作状况；
5 按国家相关规定定期对气化器出口安全阀进展校验。
1.2.3.12 集液池排污泵操作规程
1 排污泵用来排出集液池中来自罐区的喷淋水和雨水，当集液池中有超过排污泵的水位时，应准时排出污水；
2 排污泵开启前，操作人员必需现场确认四周无自然气、LNG 泄漏或其他安全事故， 否则不得开启排污泵；
3 在排水过程中，操作人员不得离开现场，防止在排污过程中发生 LNG 泄漏，且保证在污水抽完时准时关闭水泵。
1.2.3.13 储罐喷淋操作规程
1 储罐区发生 LNG 泄漏时严禁使用储罐喷淋；
2 储罐区发生火灾时，应到现场确认火灾发生的位置、大小和影响储罐状况；选择受火灾影响的储罐，开启其喷淋阀门进展储罐喷淋以作隔宠保护；
3 火灾扑灭后，关闭喷淋阀门，储罐停顿喷淋；
4 储罐喷淋阀门远程手动不能正常操作时，在现场切换阀门的开启方式，承受人工手动开启和关闭。
1.2.3.14 泡沫发生器操作及维护保养规程
1 储罐区发生火灾后使用储罐喷淋时，固定式和移动式泡沫发生器不得使用；
2 储罐区发生 LNG 泄漏集中到集液池时，启动固定式泡沫发生器；
3 固定式和移动式泡沫发生器使用后用清水进展清洗，防止泡沫液对设备外表产生腐蚀；
4 每月对固定式和移动式泡沫发生器的泡沫量和喷头的出水状况进展检查。
6

LNG 气化站治理制度及操作规程

1.2.3.15 常压热水锅炉操作规程
1 确认热水循环泵的动力电源和常压热水锅炉的把握电源正常；
2 确认热水循环泵和常压热水锅炉的进、出口阀门工作状态；
3 检查温度设定把握器的温度，依据运行状况和季节设定适宜的工作温度；
4 确认燃烧器燃烧工况正常，确保点火成功；
5 运行过程中，检查常压热水锅炉、热水循环泵、把握柜等热水系统的工作状况；
6 停顿工作后，停顿热水循环泵运行，常压热水锅炉把握电源分闸。
1.2.3.16 消火栓操作及维护保养规程
1 用消防扳手开启消火栓相应的端盖，与消防水带或消防车进展连接；
2 确认连接正常后用消防扳手逆时针开启消火栓的阀杆，开启速度应缓慢；
3 使用完毕后用消防扳手顺时针关闭消火栓的阀杆；
4 对消火栓的阀杆、端盖丝口加注黄油，确保启闭灵敏；
5 冬季使用后要检查消火栓地上局部的水排尽，确保消火栓地上局部不能冻裂。
1.2.3.17 带架水枪操作及维护保养规程
1 调整带架水枪的仰角，仰角范围为 30 度至 60 度间，调整后固定调整杆；
2 检查带架水枪与底座的连接状况，确保固定螺母已锁紧；
3 使用时一人双手握紧操作把手，双脚站在带架水枪的底座上，另一人缓慢开启消火栓。调整消火栓的开启度确保水能喷射到发生火灾的地方；
4 出水后不能调整带架水枪的仰角，但可以调整带架水枪的旋转角；
5 使用完毕后一人先关闭消火栓，待压力释放后才能松开带架水枪；
6 定期对带架水枪的调整杆、旋转局部加注黄油，确保调整和转动灵敏。
1.2.3.18 槽车称重和打印磅单操作规程
1 确认称重显示器、打印机的电源供给、打印机连机工作状况；
2 称重显示器的稳定标志符显示时，检查零位是否正常；
3 在称重状态下，输入正确的“日期”和“时间”；
4 空槽车或满槽车上磅〔车辆熄火，人员离开车辆〕，记录车号、时间及称重〔稳定后称重〕；
5 空槽车或满槽车再次上磅〔车辆熄火，人员离开车辆〕，确认车号、时间及称重。
1.2.3.19 钢瓶充装操作规程
1 检查磅秤能正确称重，读取 LNG 低温钢瓶的皮重，将 LNG 低温钢瓶与静电接地装置连接；
2 将充装台气、液金属软管与 LNG 低温钢瓶气、液管线连接后进展检漏；
3 承受增压器进展储罐增压、LNG 低温钢瓶排放 BOG 进展降压，形成压差；
4 调整充装重量进展充装，充装完毕后先关闭液相管线阀门，再关闭 LNG 低温钢瓶的
7

LNG 气化站治理制度及操作规程

阀门；

5 对金属软管余留的气、液进展回收，化霜后分别撤除气、液相金属软管，读取充装后LNG 低温钢瓶的毛重；
6 当消灭以下状况时，不得进展充装或必需马上终止充装作业： 1〕 四周发生火灾或有明火；
2） 检测出有气体泄漏；

3） LNG钢瓶压力特别；

4） 磅秤消灭计量特别；

5） LNG储罐压力、液位特别；

6） LNG站内其他担忧全因素。

1.2.3.20 加臭装置操作规程
1 确认加臭泵的电源供给，加臭泵进、出口阀门工作状况，加臭剂的数量；
2 检查加臭泵的工作频率、压力和液位，依据流量计的瞬时流量自动调整工作频率；
3 加臭泵工作时严禁关闭臭剂罐上的呼吸口，应与大气连通。
4 加臭装置不得泄漏；
5 对加臭剂应妥当保管，加臭剂的储存应符合有关规定的要求。
1.2.4 紧急应变方案，应包括：

1 根本状况
LNG 气化站的地理位置，站内重要设备的技术参数，根本的生产工艺流程。危急目标及其危急特性、对四周的影响
LNG 气化站各区域存在的危急源，危急源的物理、化学性质；危急源发生泄漏或火灾后对四周的人、设备、环境产生的影响。
2 危急目标四周可利用的安全、消防、个体防护设备器材及分布
1） LNG气化站各区域的安全〔红外线周界、CCTV监控、可燃气体报警仪〕、消防设施

〔干粉灭火器、泡沫发生器、火焰探测器、低温探测器、带架水枪、储罐喷淋〕的数量、使用方法、留意事项；
2） LNG气化站配备个人防护设备〔低温手套、正压式空气呼吸器、消防战斗服、甲烷等〕的数量、使用方法、留意事项；
3） 制作LNG站消防布置图，安全、消防、个人防护设备台帐；

3 应急救援组织机构、组织人员及职责划分
依据公司应急抢险预案成立 LNG 站应急治理小组，应包括抢险组、戒备疏散组、泄漏检测组、联络报警组等，明确各级人员抢险职责，并应依据人员变化准时调整补充。
4 报警、通讯联络方式
建立 LNG 气化站紧急事故的汇报程序；建立通讯联络单，包括当地政府、消防、公安、

8

LNG 气化站治理制度及操作规程

安监、建设、交通、供电等部门、公司各部门负责人等。

5 事故发生后应实行的处理措施
制定 LNG 气化站各区域发生火灾、泄漏、雷击、设备故障、厂房倒塌、炸弹恫吓等紧急事故时应实行的处理措施。
6 人员紧急疏散及撤离
制定发生紧急事故时各区域人员紧急疏散的路线图、集合地点、负责人等。

7 危急区的隔离
发生紧急事故时，依据地理、天气状况划定危急区范围，协作相关政府部门在危急区四周承受有限的措施隔离〔交通管制等〕。
8 监测、抢险、救援及把握措施
1） 在危急区四周，特别是下风向用甲烷〔PPM级〕进展检测，甲烷浓度把握在爆炸下限的20%以下；
2） 组织抢险人员扑灭火灾，把握泄漏源；火灾影响LNG储罐时应承受喷淋进展降温隔热，LNG泄漏时使用泡沫发生器产生泡沫来掩盖以把握挥发速度；
3） 依据事故的严峻性、影响程度及公司预案的响应程序，第一时间通知消防、公安等部门进展帮助。
4） 受伤人员的现场抢救、救治与医院救治
9 现场保护
10 应急救援保障

11 预案分级响应条件

列举 LNG 气化站各区域可能发生的火灾、泄漏等事故，依据发生后产生后果的严峻性分成 5 级，1-3 级由部门内部处理，4-5 级启动公司应急预案由公司各部门、当地政
府部门帮助处理。

12 事故应急预案终止程序

13 应急培训和应急救援预案演练打算等。

制订 LNG 气化站发生火灾、泄漏等事故时如何进展报警，人员紧急疏散，现场进展隔离、监测、抢险、救援及把握等程序的应急方案，依据应急方案进展模拟演练，通过演练觉察应急 方案的缺乏之处后进展改进。演练须每年一次。
1.3 人员培训

1.3.1 工人、临时工、合同工的培训或实习人员调入气化站工作必需依据劳动部《企业职工 劳动安全卫生教育治理规定》进展三级安全教育考核前方可上岗。三级安全教育不得少于 40 学时。三级安全教育分为公司级、站级及班组级。公司级安全教育由公司安全及相关部门负责， 内容主要为国家有关安全生产法规、政策及公司〔本单位〕安全治理制度、规定等；站级安全 教育由分管安全的站长或安全员负责，内容为气化站的生产特点，工艺流程，安全操作规程等；
9

LNG 气化站治理制度及操作规程

班组级安全教育由各班组班长负责，内容为岗位操作规程、岗位责任制、本班组生产特点，有关安全规定，以往事故案例预防措施，安全防护装置及器具，个人防护用品的使用方法等。
1.3.2 气化站每年应组织职工进展三级安全教育，培训内容与工人三级安全教育一样。职工调整工作岗位或离岗一年以上重上岗时，必需进展相应的车间级或班组级安全教育。
1.3.3 气化站应利用班前会等形式对职工进展日常安全教育。
1.3.4 每次消灭事故处理完毕后，应组织职工进展事故教育，不断总结事故阅历，避开类似事故的发生。
1.3.5 在实施工艺、技术或使用设备、材料时，必需对有关人员进展相应的有针对性的安全教育。
1.3.6 从事特种作业的人员必需经过特地的安全学问与安全操作技能培训，并经过考核，取得特种作业资格，方可上岗工作。电工应经过劳动及电力部门的培训并取得上岗证；压力容器操作工、压力管道操作工、电焊工及钢瓶充装工应依据当地技术监视部门的要求进展培训并取得上岗证；驾驶员必需经过公安部门的培训并取得上岗证；液化自然气运输人员除必需取得驾驶证外还应取得交通部门危急品运输证及列车证；押运员应取得交通部门的押运许可证。
1.3.7 气化站治理人员应经过安监部门组织的培训并取得安全治理岗位证书。
1.3.8 操作人员应依据各地建设部门的要求并经过其培训取得上岗证书。

1.3.9 安全培训应有具体的培训记录，包括培训内容、参与人员、培训日期、课时及培训考勤

记录等。

1.4 设备治理

1.4.1 应依据各站的具体状况制定设备治理制度，明确各岗位对设备治理的责任和设备选购、运行、维护、停用、更、改造及报废的工作流程和规定等。
1.4.2 设备治理应定人、定机、定岗位、定责任。必需确定设备负责人，执行设备交接班制度 并作好运行记录。设备治理牌应包括设备名称、编号、治理人等内容并悬挂于设备明显位置处。
1.4.3 宜对设备进展统一编号，建立设备卡片和台帐，每年进展复查核实，做到帐帐相符，帐、物、卡相符。
1.4.4 每年应制定场站的设备维护保养打算，分别制定各种设备及其附件的大、中、小修及日常维护的周期、时间及修理内容等。
1.4.5 修理后应对设备进展性能测试及验收，做好修理记录并存档。
1.4.6 应加强设备事故治理，制定设备事故报告、抢修程序及事故分析、事故处理等相关制度。

1.4.7 加强设备档案治理，设备技术档案、图纸资料及维抢修运行记录等的原件或复印件应保存于站内。

10

LNG 气化站治理制度及操作规程

1.5 站内设施的运行及维护

1.5.1 运行维护治理制度应明确对燃气管道、设备、附件、电气仪表等进展巡查、检查的周期， 并应做好巡查、检查记录；在巡查、检查中觉察的问题应准时上报并实行有效的处理措施。对 于觉察的问题应填写跟进单并进展跟进。
1.5.2 站内值班操作人员必需定时、定线进展巡检，并记录储罐、气化器等设备的现场工艺参数，并将数据与把握室集中监控数据进展核对。站内巡检频率宜 1 次/小时。
1.5.3 对站内管道、阀门应定期进展巡查和维护，并应符合以下规定：

1 管道依据介质的不同分别进展涂色或颜色标识，并应标明介质的流淌方向；
2 管道、阀门不得锈蚀；
3 站内管道、阀门和接头不得有泄漏、损坏现象；
4 定期对工艺管道阀门进展转动试验和维护保养，频次宜为 1 次/月。无法启闭或关闭不严的阀门，应准时修理或更换；
5 应定期用 ppm 级测漏仪对站内工艺管线、阀门进展一次全面检漏，频次宜 1 次/周， 并填写检漏纪录，将觉察的问题填入跟进单并准时安排跟进；
6 卸车软管每次使用前应检查外观是否有损坏或缺陷，软管应至少每年检测一次。
1.5.4 储罐及其附件的运行、维护应符合以下规定：

1 储罐及其附件的运行、维护和保养，应依据站内设施的工艺特点及国家现行《压力容器安全技术监察规程》制定相应的规章制度；
2 低温储罐、低温泵及管道在投入使用前应进展预冷，预冷时储罐及管道不应含水分及杂质；
3 低温储罐的充装量应符合国家现行《压力容器安全技术监察规程》中充装系数的要求。储存液位宜把握在 20％～90％范围内；
4 不同来源、不同组分的液化自然气宜存放在不同的储罐中，并应亲热监测气化速率；
5 对较长时间储存液化自然气且不向外输气的储罐，宜定期倒罐处理；
6 低温储罐检修前后应承受干惰性气体进展置换，严禁承受充水置换方法；BOG 罐检修前的置换应承受惰性气体或水进展置换，如用水置换应校核储罐根底的承载力。检修前必需将罐内轻质油等可燃介质清洗合格前方可进展入罐检修。
7 应定期检查低温储罐的阀门、液相管的保冷效果；
8 储罐接收设有两道以上阀门时，靠近储罐的第一道阀门应为常开状态。
9 子母罐运行维护尚应符合：
1） 贮罐在正常工作时，氮气系统须持续不断地为贮罐夹层供给微正压〔0.5-2kPa〕 氮气，以保持夹层珠光砂枯燥，防止带有水分的空气进入夹层，保证良好的绝热性 能。
2） 常常分析夹层密封气的浓度，当贮存LNG时，夹层中如有甲烷时，说明内槽或管

11

LNG 气化站治理制度及操作规程

路有泄漏，应进展准时检查。夹层中也不允许有空气进入，以免潮湿气体进入而影响绝热性能。
1.5.5 液化自然气卸〔装〕车操作应符合以下规定：

1 卸〔装〕车柱应用黄色油漆标志出醒目的停车位，槽车停车应停靠在停车位内。
2 卸〔装〕车时操作人员不得离开现场，必需按规定穿戴防护用具，人体未受保护局部不得接触未经隔离装有液化自然气的管道和容器；
3 卸〔装〕车前应检查系统连接部位，确认密封良好，车辆防移动装置及措施到位，并接好接地线。
4 储罐进液前应先用干惰性气体或液化自然气气体对卸车软管进展吹扫；卸车完毕应将软管内余液回收；
5 在卸〔装〕车与气化作业同时进展时，不宜使用同一个储罐；
6 卸〔装〕车过程中，应严格按有关操作规程开关阀门；
7 卸〔装〕车完毕之后，应使拆卸下的低温软管处于自然伸缩状态；严禁强力弯曲，恢复常温后，应对其接口实行封堵措施。
8 卸〔装〕车作业完毕后，严禁液化自然气液体滞留在密闭管段内。
1.5.6 液化自然气气瓶〔以下简称气瓶〕灌装设备的运行、维护应符合以下规定：

1 灌装前应对灌装设备进展检查，并应符合以下规定： 1〕 各灌装系统连接部位应紧固；
2〕 使用的灌装秤应在检定的有效期内，灌装前应校准；

2 充装前应对在用气瓶进展检查，觉察以下状况时不得灌装； 1〕 未取得国家颁发制造许可证的生产厂生产的气瓶； 2〕 外来损伤、腐蚀、变形严峻以及被判报废的气瓶； 3〕 超过检测周期的气瓶；
4〕 投用的未经置换或未抽真空处理的气瓶。

3 气瓶充装后应对其灌装量和气密性进展逐瓶复检。合格的气瓶应贴合格标志。
1.5.7 气化、混气装置的运行、维护应符合以下规定：

1 气化、混气装置开机运行前，应检查工艺系统及设备的压力、温度、热媒等参数，确认各参数、工艺管道、阀门等处于正常状态后，方可开机；
2 运行中应填写压力、温度、热媒运行记录。当觉察泄漏或特别时，应马上进展处理；
3 应保持气化、混气装置监控系统的正常工作，严禁超温、超压运行；
4 气化、混气装置发生故障时应马上停顿使用，同时开启备用设备。备用的设备应定期启动，频次宜 1 次/月，确保备用设备完好；
5 以水为加热介质的气扮装置应定期依据设备的规定要求加水和添加防锈剂；
6 检查各连接部位，应无泄漏状况。
12

LNG 气化站治理制度及操作规程

1.5.8 调压装置运行、维护应符合以下规定：

1 调压装置的巡检内容应包括调压器、过滤器、阀门、安全设施、仪器、仪表等设备的运行状况，不得有泄漏等特别状况；
2 严寒地区在采暖期前应检查调压室的采暖状况或调压器的保温状况；
3 调压器及附属设备的运行、维护应符合以下规定：
1） 应巡检各连接点及调压器工作状况。当觉察有燃气泄漏及压力特别波动等问题时，应准时处理；
2） 应准时去除各部位油污、锈斑，不得有腐蚀和损伤；

3） 对投入使用和保养修理后重启用的调压器，必需经过调试，到达技术要求前方可投入运行；
4） 对停气后重启用的调压器，应检查进出口压力及有关参数；

5） 应定期检查过滤器前后压差，并应准时排污和清洗；

6） 应定期对切断阀、放散阀等安全装置进展牢靠性检查；

7） 应依据产品技术说明书定期更换调压器的皮膜等重要元件，宜四年更换一次。

1.5.9 加臭装置的运行、维护应符合以下规定：

1 应定期检查储液罐内加臭剂的储量；
2 把握系统及各项参数应正常，出站加臭剂浓度应符合现行国家标准《城镇燃气设计标准》 GB 50028 的规定，并应定期抽样检测；
3 加臭泵的润滑油液位应符合运行规定；
4 加臭装置不得泄漏；
5 加臭装置应定期进展校验；
6 对加臭剂应妥当保管，加臭剂的储存应符合有关规定的要求。
7 加臭泵的供电，应有备用电源。加臭装置的把握系统及电脑必需配备 UPS 不连续电源，供电时间应能满足当地供断电状况，确保系统正常运行。
8 加臭系统应有能供给记录功能的设备〔电脑或上位机等伺服器〕，运行数据应定期备份，数据保存不少于半年，其工作软件必需备份，必要时作出适当的更或升级，更 或升级后须备份。
9 在电脑系统不能正常使用的状况下，加臭系统应能运行。
1.5.10 发电机的运行、维护应符合以下规定：

1 机器外部应无油污、尘垢，保持四周清洁。
2 检查并排解漏气、漏油和不正常响声等现象。
3 检查各紧固件无松动，必要时上紧。
4 检查油箱油位，必需到达 1/2-2/3，燃料油系统的全部阀门处于常开状态。
5 按产品技术说明书定期更换空气、机油、柴油、水滤芯，冬季应作好防冻措施。
13

LNG 气化站治理制度及操作规程

6 发电机把握盘上启动选择开关依据当地供电部门的要求宜实行自动或手动状态。
7 检查冷却液液位和润滑油油位，液位和油位必需正常。
8 检查蓄电池液位必需高于极板约 5—10mm。
9 运行过程中应定时到发电机室巡查，查看蓄电池电压、润滑油压和燃油油位并认真做好运行记录。
10 发电机应每月应负载运行一次，每次宜不小于半小时。试运行完毕后，应把发电机恢复到原始状态并做好试运转记录。
1.5.11 压缩机的运行、维护应符合以下规定：

1 应检查压力、温度、密封、润滑、冷却和通风系统。
2 阀门开关应灵敏，连接部件应紧固，运动部件应平稳，无异响、过热、泄漏及特别振动等。
3 指示仪表应正常、各运行参数应在规定范围内。
4 各项自动、连锁保护装置应正常。
5 当有以下特别状况时应准时停车处理： 1〕 自动、连锁保护装置失灵；
2） 润滑、冷却、通风系统消灭特别；

3） 压缩机运行压力高于规定压力；

4） 压缩机、电动机、发动机等有异声、特别振动、过热、泄漏等现象。

6 压缩机的大、中、小修理，应按设备的保养、维护标准执行。
7 仪器、仪表、安全装置的运行维护、定期核验和更换应按国家有关规定执行。
1.5.12 消防设施的运行维护应符合以下规定：

1 消防泵、消防栓、消防水炮、灭火器等消防设施外表应保持清洁、无锈蚀。消防带应保存在现场枯燥的箱体中，消防带不得有破损现象。
2 灭火器储气压力指针应处于绿色区域内，觉察压力指针指向黄色标时应准时进展修理。
3 消防设施应定期进展试验，消防泵宜每月进开放机试验一次，泡沫发生器宜每半月试验一次。
1.5.13 监控及数据采集系统应符合以下规定：

1 监控及数据采集系统的设备应保持外观完好，螺栓和密封件应齐全，显示表读数清楚， 执行机构不得卡阻，现场一次仪表应有良好的防爆性能，不得有漏气和堵塞状况，机箱、 机柜应有良好的接地。
2 监控及数据采集系统的监控中心应符合以下要求： 1〕 系统的各种功能运行正常；
2） 操作键接触良好，显示屏幕显示清楚、亮度适中，系统状态指示灯指示正常，状

14

LNG 气化站治理制度及操作规程

态画面显示系统运行正常；

3） 记录曲线清楚、无断线，打印机打字清楚、字符完整；

4） 机房和把握室环境符合标准的要求。

3 采集点和传输系统的仪器仪表应按有关标准定期进展检定和校准。
4 监控及数据采集系统运行维护人员应把握安全防爆学问，必需依据有关安全操作规程进展操作。对重要的设备应挂警示牌。
5 运行维护人员应定期对系统及设备进展巡检，觉察现场仪表与远传仪表的显示值、同管段上下游仪表的显示值以及远传仪表和计算机把握台的显示值不全都，应准时处理。
6 拆装带压管线和防爆区域内的仪器仪表设备时，应取得治理部门同意和现场协作前方可进展。
7 在防爆场所进展操作时，不得带电进展仪器、仪表及设备的维护和检修。
1.5.14 站内设备及附件应定期校验，并妥当保存记录：

1 应每年对真空绝热储罐或气瓶蒸发率进展检查， 应每 2 年对其检测 1 次真空度；
2 储罐根底应结实，对立式储罐应定期检查其垂直度；
3 避雷接地应每年校验两次；
4 安全阀必需每年校验一次；
5 温度计、压力表每半年校验一次；
6 可燃气体探测仪、火焰探测器应托付厂家每年校验 1 次；
7 压力容器的定期检验应符合《压力容器定期检验规章》的规定。
1.6 紧急应变

1.6.1 气化站应制定事故抢修制度和事故上报程序。

1.6.2 城镇燃气设施抢修应制定应急预案，并应依据具体状况对应急预案准时进展调整和修订。应急预案应报有关部门备案，并定期进展演习，每年不得少于 1 次。
1.6.3 城镇燃气供给单位应依据供给规模设立抢修机构，应配备必要的抢修设备、抢修器材、通信设备、防护用具、消防器材、检测仪器等装备，并保证设备处于良好状态。
1.6.4 接到抢修报警后应快速出动，并依据事故状况联系有关部门协作抢修。抢修作业应统一指挥，严明纪律，并实行安全措施。
1.6.5 抢修现场应符合以下规定：
1 抢修人员应佩戴职责标志．到达抢修现场后，应依据燃气泄漏程度确定戒备区并设立警示标志；应随时监测四周环境的燃气浓度。在戒备区内实行交通管制，严禁烟火，严 禁无关人员入内。
2 抢修人员到达抢修现场后，在布置事故现场戒备、把握事态进展的同时，应乐观抢救受伤人员。
3 操作人员进入抢修作业区前应按规定穿戴防静电服、鞋及防护用具，并严禁在作业区
15

LNG 气化站治理制度及操作规程

内穿脱衣服。作业现场应有专人监护，严禁单独操作。

4 在戒备区内燃气浓度降至安全范围
