欧姆定律实验题专练好.doc

（2014黄冈）1．在测量“小灯泡正常发光时的电阻”的实验中，选用电压恒为6V的电源，额定电压“3.8V”的小灯泡。下图甲中是未连接完整的实验电路。

（1）请你用笔画线代替导线，将图甲所示的实物电路连接完整（要求：滑动变阻器的滑片P向 A端移动时小灯泡变暗，连线不能交叉）
（2）闭合开关后，调节滑动变阻器的滑片P，当电压表示数为＿＿＿V时，小灯泡正常发光。此时电流表的示数如上图乙所示，则灯泡正常发光的电阻是＿＿＿Ω。
（3）若实验时，上述电路中仅电压表上标有“15V”的接线柱已损坏，且暂无条件修复。在不更换器材的情况下为了能继续完成实验，你的方法是：＿＿＿＿＿＿＿＿＿＿＿＿。
2. （2014•河北）探究“电流与电阻的关系”．器材有：滑动变阻器、开关、电源（电压恒为6V）各一个，电流表、电压表各一块，三个定值电阻（10Ω、15Ω、20Ω），导线若干．

（1）图1是小明连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线．
（2）电路连接正确后，闭合开关前，滑片应置于________端（选填“A”或“B”）．
（3）闭合开关后，移动滑片，使与电阻（20Ω）并联的电压表示数为4V，读出电流表示数，再分别改接15Ω、10Ω的电阻，重复上述实验，收集的实验数据如表1所示．老师告诉小明有一组数据误差较大，便找来一个5Ω的电阻让他再测一组数据．当他把5Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是__________________改变连接后，当电压表示数仍为4V时，电流表示数为________________A（如图2所示）．
综合分析数据可得：电压一定时，________________________________

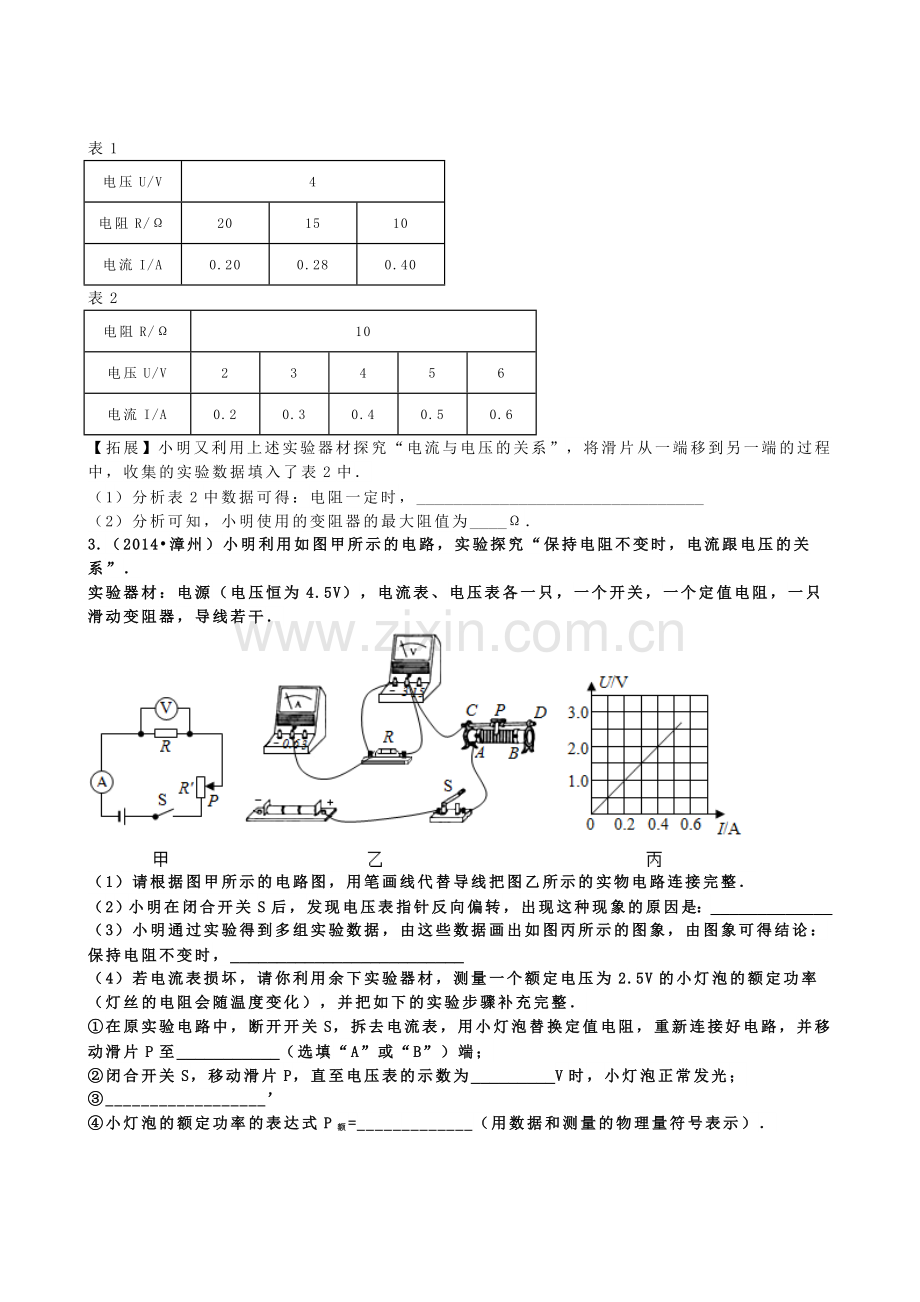

表1
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.28
0.40
表2
电阻R/Ω
10
电压U/V
2
3
4
5
6
电流I/A
0.2
0.3
0.4
0.5
0.6
【拓展】小明又利用上述实验器材探究“电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表2中．
（1）分析表2中数据可得：电阻一定时，_______________________________
（2）分析可知，小明使用的变阻器的最大阻值为____Ω．
3.（2014•漳州）小明利用如图甲所示的电路，实验探究“保持电阻不变时，电流跟电压的关系”．
实验器材：电源（电压恒为4.5V），电流表、电压表各一只，一个开关，一个定值电阻，一只滑动变阻器，导线若干．

（1）请根据图甲所示的电路图，用笔画线代替导线把图乙所示的实物电路连接完整．
（2）小明在闭合开关S后，发现电压表指针反向偏转，出现这种现象的原因是：_____________
（3）小明通过实验得到多组实验数据，由这些数据画出如图丙所示的图象，由图象可得结论：保持电阻不变时，_________________________
（4）若电流表损坏，请你利用余下实验器材，测量一个额定电压为2.5V的小灯泡的额定功率（灯丝的电阻会随温度变化），并把如下的实验步骤补充完整．
①在原实验电路中，断开开关S，拆去电流表，用小灯泡替换定值电阻，重新连接好电路，并移动滑片P至___________（选填“A”或“B”）端；
②闭合开关S，移动滑片P，直至电压表的示数为_________V时，小灯泡正常发光；
③__________________’
④小灯泡的额定功率的表达式P额=_____________（用数据和测量的物理量符号表示）．

4. （2014•桂林）在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干．小明在实验时连接的电路如图1所示．

（1）在探究“电流与电压的关系”实验中：
①闭合开关前，要将滑动变阻器滑片移至______（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和_________________的作用；
②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是___________；小明排除故障后继续实验．
（2）在探究“电流与电阻的关系”实验中：
①电路中滑动变阻器起到保护电路元件安全和__________的作用；
②小明先将R﹦10Ω的电阻接入，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2.5V，记下电流表示数；接着在滑动变阻器的滑片位置不变，把R换为15Ω的电阻时，应向
______（填“A”或“B”）方向移动滑动变阻器的滑片P，才能使电压表示数为2.5V，同时记下电流表的示数；
③若要使所给的5个定值电阻分别接入电路中都能正常进行实验，应该选取至少标有____Ω的滑动变阻器；
④根据多次测量数据描绘出电流随电阻变化的曲线如图2所示，小明由图象得出的结论是：
______________________________
（3）若继续使用该实验电路，还可以进行的实验有_____________________
（只要求填写一个实验名称）．
5. （2014•海南）图甲是探究“电流与电阻的关系”的实物电路（滑动变阻器的规格为“20Ω2A”），实验时：

（1）拆接电路，开关应____（选填“断开”或“闭合”）；
（2）现在a、b间接入5Ω的电阻，调节滑动变阻器，使电压表示数如图乙所示，则电阻R两端的电压U1为______V；

（3）在a、b间改接10Ω的电阻，调节滑动变阻器，使得电压表示数_______U1（选填“大于”“小于”或“等于”）；
（4）若想利用该实验装置来测量额定电压为3.8V、电阻为10Ω的小灯泡的额定功率，除了在a、b间改接小灯泡外，还必须对电路做的改动有：_________________________
（2014•泰州）如图1所示是“探究电流与电压、电阻关系”的实验电路，其中R是定值电阻．

（1）电路中有一根导线的连接不适宜，需要改接．请在这般导线上打“×”，并画出改接的导线．闭合开关前，应将滑动变阻器的滑片P移到最______端（左/右）．
（2）闭合开关，三次调节变阻器，得到表中的数据．
实验序号
1
2
3
电压/V
2.0
2.4
2.8
电流/A
0.40
0.48
0.56
由这些数据：
①可看出电流与________的关系；
②可概括出结论：__________________________________
（3）在探究电流与另一个物理量的关系时，需要多次更换___________．并且每次更换后都要调节变阻器，使电压表的示数___________（增大/减小/不变）．
（4）小明根据自己的想法设计了另一种实验电路（如图2所示）．其中，MN是一根金属电阻丝，Q是一个金属夹．主要实验步骤是：先将Q移到最左端，再调节滑动变阻器，确保电流不超过电流表所选用的量程；然后从左向右且有间隔地改变金属夹的位置，得到表中的数据；最后分析数据得出结论．
实验序号
1
2
3
电压/V
0.5
1.2
1.5
电流/A
0.50
0.40
0.30
但是，由小明的实验：
①虽然可看出“电阻越大电流越小”，但无法得到“电流与电阻成反比”的关系；
②可得“电压越大电流越小”，但这个结论明显是错误的．请分析小明的实验，具体指出存在问题：___________________________________
