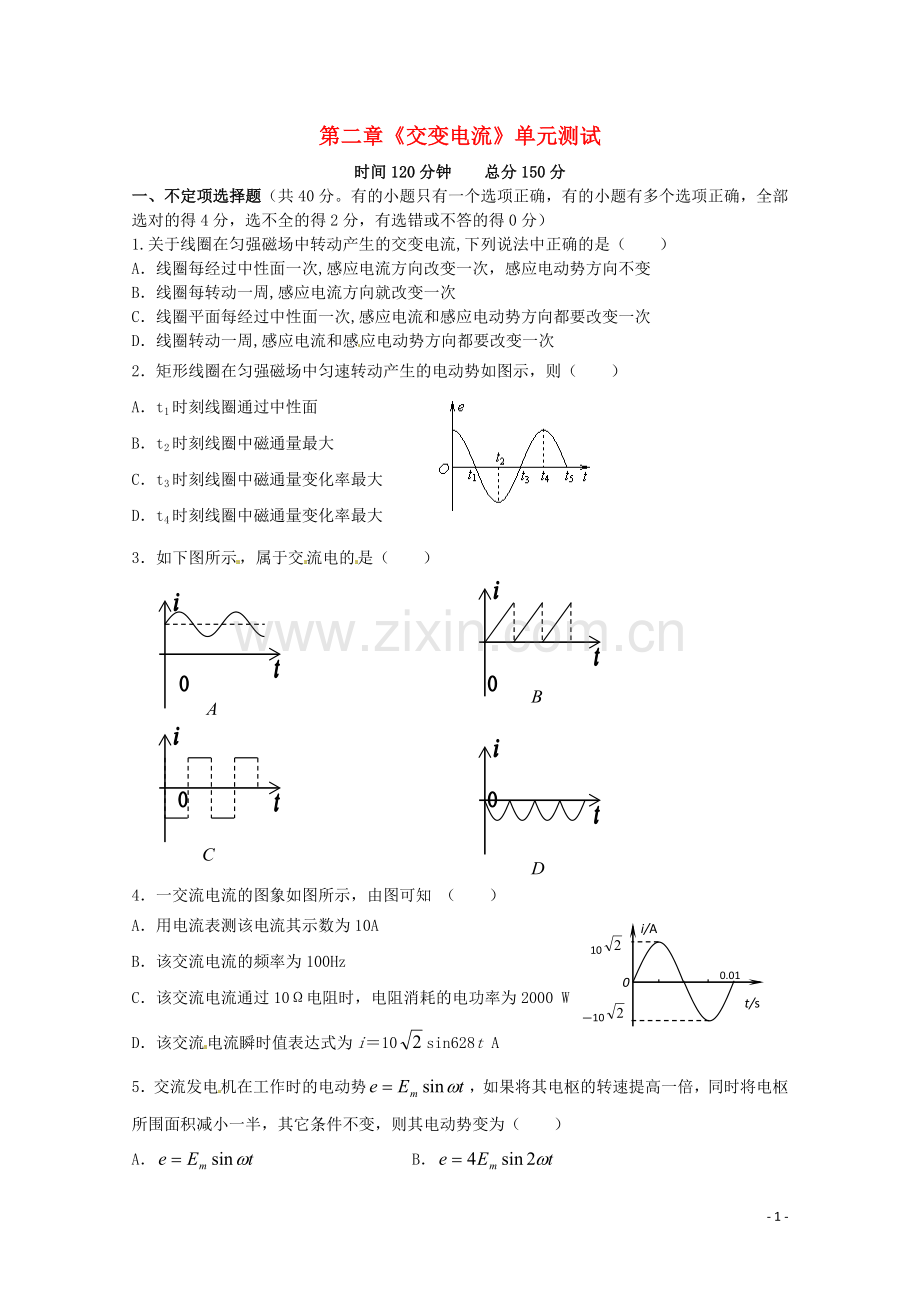

第二章《交变电流》单元测试
时间120分钟 总分150分
一、不定项选择题（共40分。有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）
1.关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（ ）
A．线圈每经过中性面一次,感应电流方向改变一次，感应电动势方向不变
B．线圈每转动一周,感应电流方向就改变一次
C．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次
D．线圈转动一周,感应电流和感应电动势方向都要改变一次
2．矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（ ）
A．t1时刻线圈通过中性面
B．t2时刻线圈中磁通量最大
C．t3时刻线圈中磁通量变化率最大
D．t4时刻线圈中磁通量变化率最大
3．如下图所示，属于交流电的是（ ）
4．一交流电流的图象如图所示，由图可知 （ ）
t/s
i/A
0
10
—10
0.01
A．用电流表测该电流其示数为10A
B．该交流电流的频率为100Hz
C．该交流电流通过10Ω电阻时，电阻消耗的电功率为2000 W
D．该交流电流瞬时值表达式为i＝10sin628t A
5．交流发电机在工作时的电动势，如果将其电枢的转速提高一倍，同时将电枢所围面积减小一半，其它条件不变，则其电动势变为（ ）
A． B．
C． D．

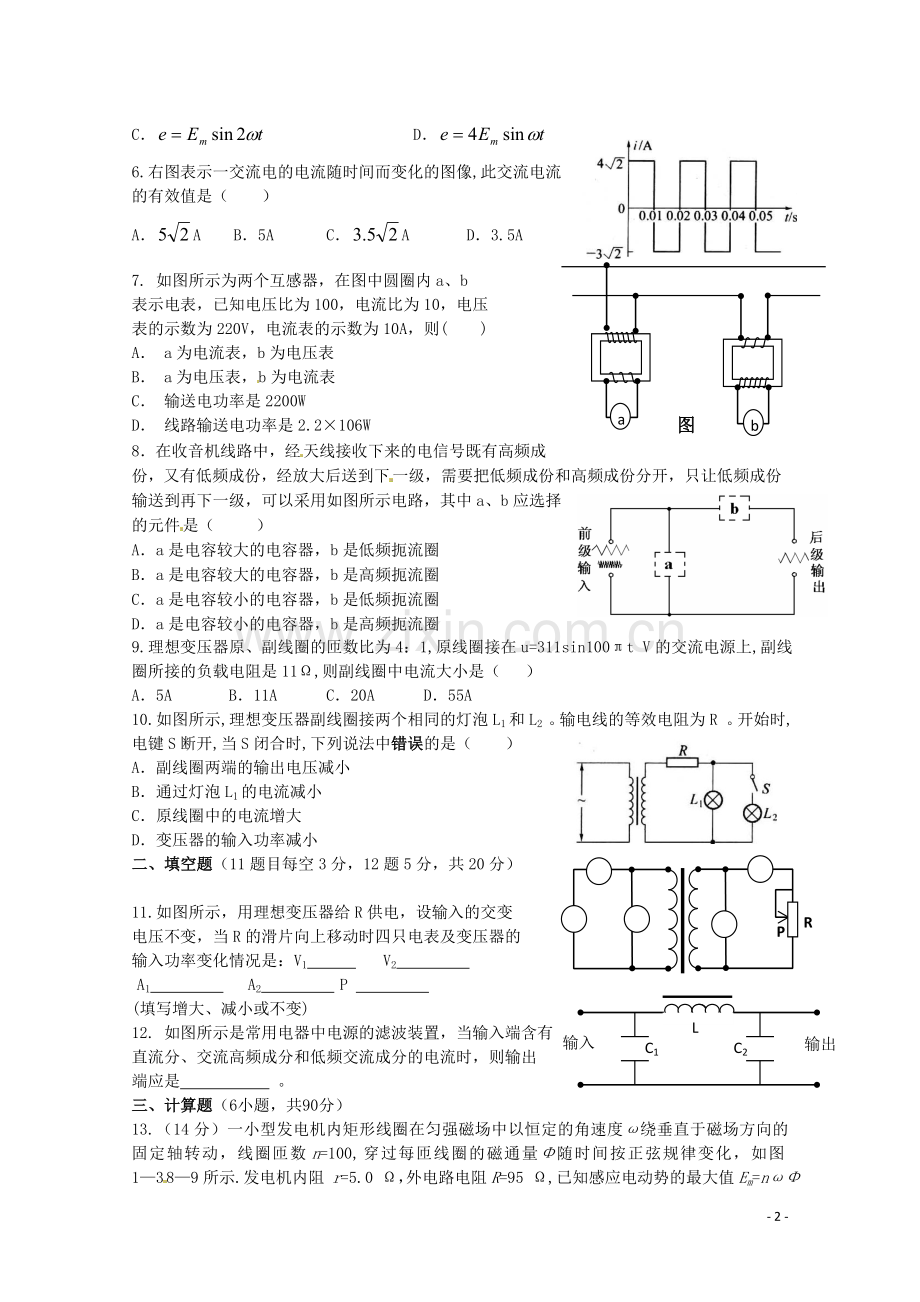

6.右图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（ ）
A．A B．5A C．A D．3.5A
图44
a
b
7. 如图所示为两个互感器，在图中圆圈内a、b
表示电表，已知电压比为100，电流比为10，电压
表的示数为220V，电流表的示数为10A，则( )
A． a为电流表，b为电压表
B． a为电压表，b为电流表
C． 输送电功率是2200W
D． 线路输送电功率是2.2×106W
8．在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，可以采用如图所示电路，其中a、b应选择的元件是（ ）
A．a是电容较大的电容器，b是低频扼流圈
B．a是电容较大的电容器，b是高频扼流圈
C．a是电容较小的电容器，b是低频扼流圈
D．a是电容较小的电容器，b是高频扼流圈
9.理想变压器原、副线圈的匝数比为4：1,原线圈接在u=311sin100πt V的交流电源上,副线圈所接的负载电阻是11Ω,则副线圈中电流大小是（ ）
A．5A B．11A C．20A D．55A
10.如图所示,理想变压器副线圈接两个相同的灯泡L1和L2 。输电线的等效电阻为R 。开始时,电键S断开,当S闭合时,下列说法中错误的是（ ）
A．副线圈两端的输出电压减小
B．通过灯泡L1的电流减小
C．原线圈中的电流增大
D．变压器的输入功率减小
A1
V1
V2
A2
～
P
R
二、填空题（11题目每空3分，12题5分，共20分）
11.如图所示，用理想变压器给R供电，设输入的交变
电压不变，当R的滑片向上移动时四只电表及变压器的
输入功率变化情况是：V1 V2
A1 A2 P
输入
输出
C1
L
C2
(填写增大、减小或不变)
12. 如图所示是常用电器中电源的滤波装置，当输入端含有
直流分、交流高频成分和低频交流成分的电流时，则输出
端应是 。
三、计算题（6小题，共90分）
13.（14分）一小型发电机内矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固定轴转动，线圈匝数n=100,穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图1—38—9所示.发电机内阻 r=5.0 Ω，外电路电阻R=95 Ω,已知感应电动势的最大值Em=nωΦm,其中Φm为穿过每匝线圈的磁通量的最大值.求：串联在外电路中的交流电流表（内阻不计）的读数.
14．(14分)如图所示的变压器原线圈1接到220 V的交流电源上，副线圈2的匝数为n2=30匝，与一个“12 V、12 W”的灯泡L连接，L能正常发光，副线圈3的输出电压U3=110 V，与电阻R连接，通过R的电流为0.4 A，求：
(1)副线圈3的匝数n3.
(2)原线圈1的匝数n1和电流I1.
15. (14分)如图所示，线圈abcd面积为0.05平方米，共100匝，线圈电阻为1Ω，外接电阻为R=9Ω，匀强磁场的磁感应强度为B=T,当磁感线以转速300rad/min匀速旋转时，求：
（1）若线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式。
（2）线圈转过电动势的瞬时值为多大？
16. (14分)如图，矩形线框匝数为n=250,ab=12cm,cd=10cm,线框置于B=T的匀强电场中，绕垂直于磁场的轴以120r/min的转速匀速转动，线框通过滑环与外电路相连，外电路有R=12Ω的电阻及一只发光电压和熄灭电压都为12V的氖灯L,求：
（1）当S接e时，电流表读数是多少？的热功率是多少？10min内外力对线框做功多少？
（2）当S接f时，通电10min氖灯发光总时间为多少？（线框电阻不计）
17. (16分)如图，交流发电机电动势的有效值E=20V，内阻不计算，它通过一个R=6Ω的的指示灯炮连接降压变压器，变压器的输出端并联24只彩色小灯泡，每只灯泡标有“6V,0.25W”，灯泡都正常发光，导线电阻不计算，求：
（1）降压变压器原、副线圈匝数比：
（2）发电机的输出功率。
18.（18分）如图所示为某学校一套校内备用供电系统,由一台内阻为1Ω的发电机向全校22个教室(每个教室有“220V,40W"的白炽灯6盏)供电.如果输电线的总电阻R是4Ω,升压变压器和降压变压器(都认为是理想变压器)的匝数比分别是1：4和4：1,那么：(1)发电机的输出功率应是多大?(2)发电机的电动势是多大?(3)输电效率是多少?
高二______班 姓名__________________ 座号：_______________
…………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………
第二章《交变电流》单元测试
时间120分钟 总分150分
一、不定项选择题（40分）
题号
1
2
3
4
5
6
7
8
9
10
答案
二、填空题（20分）
11．V1 V2 A1
A2 P
12．
三、计算题（90分）
13.（14分）
14.（14分）
15（14分）
16.（14分）
17（16分）
18.（18分）
第二章《交变电流》单元测试参考答案
一、不定项选择题
号
1
2
3
4
5
6
7
8
9
10
答
C
AD
C
ABD
C
B
BD
B
A
AD
二、填空题
11．V1 不变 V2 不变 A1 减少 A2 减少 P 减少
12．直流
三、计算题
13．由φ-t图线可读Φm=1.0×10-2 Wb T=3.14×10-2 s
由ω=得：ω=rad/s
则感应电动势的最大值
Em=nωΦm=100××1.0×10-2 V=200 V
由闭合电路欧姆定律：I=得线圈中感应电流最大值为：Im=A=2 A,其有效值为I=A=1.4 A
故电流表的读数为1.4 A.
14．（1）根据，得匝
（2）根据，得匝
通过灯泡L的电流A
根据得
求得A
15. （1）电压瞬时值50伏（2）25
16. （1）i=,p=24,Q=14400（2）400秒
17. （1） 匝数比3：1（2）功率P=6.7w
18．（1）全校消耗的功率W=5280W，设线路电流为，输电电压为，降压变压器原线圈电压为，，而V，则V=880V，，线路损失功率W=144W，所以W
（2）V=24V，V，
由得：V，升压变压器原线圈
电流A=24A，发电机的电动势V
（3）％≈97.3％
- 10 -
