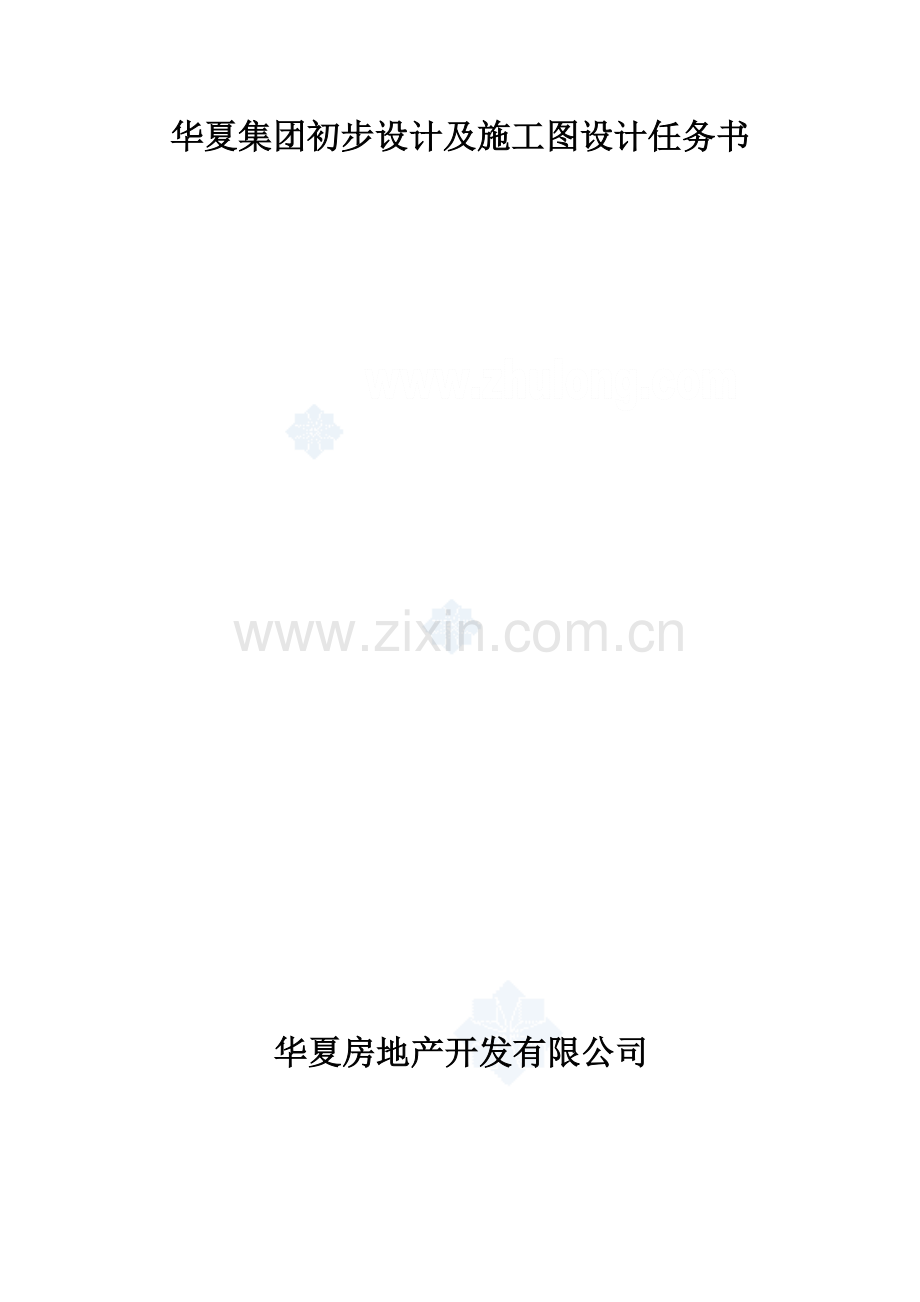

1、华夏集团初步设计及施工图设计任务书华夏房地产开发有限公司长江观澜项目初步设计及施工图设计任务书委托人(甲方): 设计师(乙方):公司地址: 公司地址:联系人: 联系人:联系电话: 联系电话: 传真: 传真:项目概况:1.1项目名称:长江观澜项目 1.2项目地点:沿江大道3160号1.3周边环境:非常之好1.4工程概况:总用地:25080.3 m2实际可建设用地:23077.2 m2计容积率建筑面积:92308 m2 1 设计范围及设计依据2.1【长江观澜项目】初步设计及施工图设计范围:用地红线内(不包括代征用地)所有规划建筑2.2【长江观澜项目】设计依据:国家及地方有关的规范、法规和文件*市规
2、划局建设项目规划设计要点*市城市规划条例实施细则【长江观澜项目】方案设计成果及相应的电子文件【长江观澜项目】产品策划书中相关内容甲方提供的其他相关资料2 初步设计、施工图专业设计要求注:本要求中除注明单位外,其余单位均为毫米2、1建筑专业设计要求2.11面积计算建筑设计总说明中建筑面积的计算要精确,并随设计的加深不断核算直至最终结果,建筑面积计算应严格按照南京市有关规定执行。2、1.2公共空间A. 消火栓位置a) 消火栓采用内嵌式,尽量避开户内主墙面以及避免正对户门设置;b) 消火栓箱、电表箱等水电设备应避免设在首层大堂的主要视线范围内。可设于楼梯间内,但应避开人行主要通道。B. 幼儿园a)
3、各项技术指标根据国家有关规范要求确定,室内外安全防护措施须严格按照国家规范要求实施,同时需满足教育部门相关要求;b) 幼儿园设食梯。C. 首层大堂a) 须保证大堂空间的完整性,尽可能避免大堂内墙体形成的阳角;b) 从大堂至室外应设置残疾人坡道;D. 商业a) 首层商铺层高5000,须在2700处作结构预留,以满足日后增加夹层;b) 一、二商铺各自设置独立上下水,三层安排集中卫生间;c) 外围护门窗按非幕墙结构考虑。2.1.3住宅及公寓、办公部分A. 厨房a) 厨房内均设置排烟道,烟道外尺寸为600*300;b) 注意各种管道,如给排水、煤气管不发生冲突,立管靠墙布置,不影响开门和开窗;c) 厨
4、具布置考虑煤气管走向,尽量减少煤气管道在户内的长度;d) 安排冰箱位,宽度不小于650,安排电饭煲、微波炉电气插座;e) 降板处理:为防止厨房用水溢出,独立厨房采用结构降板的处理,降板高度为30;f) 厨房不设地漏g) 与卫生间相邻或与卫生间之间不跨越厅、房的厨房下水管设置于卫生间管井内;与卫生间之间跨越厅、房的厨房下水管独立设置管井。B. 卫生间a) 公用卫生间设置淋浴间、坐便器及洗面盆三件洁具,联排住宅主人卫生间设置浴缸,可考虑增设妇洗盆、淋浴间等洁具;b) 洁具布置尤其是坐便器布置需与窗位、门位具有对位关系;c) 尽可能将淋浴沿一完整的墙面布置,宽度不小于700;d) 尽可能将洗脸盆沿一
5、完整的墙面布置,深度为550,高度800,宽度不小于600;e) 降板处理:为防止卫生间用水溢出,采用结构降板的处理,降板高度为50;f) 卫生间的门尽量不与卧室门相对;g) 带有生活阳台的公寓卫生间内不设置箱式电热水器,每户设一个燃气热水器,安装于生活阳台。所有燃气热水器采取强排式,就近设插座,生活阳台梁上预留排烟孔;h) 洗手盆上水口高度距地面550高;i) 无生活阳台的公寓卫生间内设置箱式电热水器;j) 明卫生间均设吸顶式排气扇,排烟管出口在梁上预留D150圆洞,排气扇设带开关插座,开关并联于门口处,暗卫生间采用管道排气;k) 各种管线之间不发生冲突,立管不遮挡排气口,同时在开窗范围内不
6、得有立管,不得影响美观与开启;l) 卫生间污水横管坡向卫生间窗上梁时,应注意梁的高度须满足污水横管的穿出。C. 卧室及书房a) 卧室开门、开窗位置须考虑家具布置合理,卧室内均应安排足够的衣柜位置;b) 避免主卧室卫生间开门对床头;c) 避免卧室开门对床头。D. 客厅a) 客厅内不能露梁;b) 客厅与餐厅若为通厅,则客厅与餐厅之间不能露梁;c) 客厅须预留足够墙面长度摆放电视柜及沙发,沙发应布置于较长墙面一侧;E. 阳台a) 非封闭阳台(公寓生活阳台)栏杆或栏板自建筑完成面高度不低于1150,不高于1200,且不得设置可踏面;b) 封闭阳台(公寓客厅阳台)若为落地窗封闭,则内栏杆或栏板自建筑完成
7、面高度不低于1150,且不得设置可踏面;c) 非封闭阳台相对客厅降板50,考虑遮雨设计,标明地漏定位并标示排水坡度;d) 生活阳台轴线宽度不小于900,洗衣机安排在生活阳台,无生活阳台户型设置于厨房,洗衣机位不小于550*550,预留水龙头和地漏;e) 燃气表、热水器安装在生活阳台,需考虑阳台各项设备的合理位置安排;f) 带有生活阳台的户型,燃气立管及煤气表位于生活阳台,煤气表出气管从生活阳台穿墙进入厨房;g) 无生活阳台的户型,燃气立管于户内厨房靠近灶具的墙角处设置。F. 私家花园a) 联排住宅首层设私家花园,总平面图中须表示花园范围,花园面积为25-30平米左右,有条件的可以最大化,花园面
8、宽包括该户整个面宽。花园范围内不得设有公共管井,应分别设置有组织排水,上水系统从户内接入,花园标高需比环境标高略高;b) 联排住宅私家花园外有人行道路的,花园可向人行道开门。3.1.4门窗A. 尽量采用平开窗。在不影响使用的情况下扩大开窗面积,观景窗视线高度范围内避免出现横梃分格遮挡视线,窗分格的设计应合理减少五金件以控制成本,保证开启扇面积及数量,形成良好的通风条件;B. 公寓入户门洞口尺寸统一做到2200高,900宽,办公入户门洞口尺寸统一做到2200高,1000宽,联排住宅根据具体位置确定门洞尺寸;C. 办公、公寓户内门洞口高统一为2100。厨房、卫生间门宽750,卧室或书房门宽850;
9、客厅到阳台为推拉门,若为2扇(2扇皆可推拉,正中不得有立梃),各扇宽度不小于600,最大至850,若为2扇(中间2扇可推拉,正中不得有立梃)各扇宽度不小于600,最大至800,卫生间门避免与卧室门相对,联拍住宅户内根据具体位置确定门洞尺寸;D. 卫生间开窗可尽量加大以改善采光通风条件,卫生间设平开窗,有对视情况的卫生间可采用毛玻璃避免对视;E. 公寓、办公均作落地窗,可设置不高于150的返坎。2.1.5屋顶A. 屋面雨落水管的布置尽量考虑隐蔽设置,同时减少对立面的影响;B. 可上人屋顶女儿墙或栏杆自建筑完成面高度不小于1150,请注意屋面防水反坎会产生攀爬问题;C. 栏杆的设计应防止攀爬。2.
10、1.6防水工程A. 卫生间墙下做200高素砼墙,有埋墙管道的墙面须作至650;B. 屋顶出气管外要加钢管保护,钢管与结构层要有可靠连接,在出气管300范围内多加一层柔性防水层;C. 屋顶花园及露台出门处的门槛要比屋顶花园及露台出门处建筑标高高出150,以防雨水倒灌;D. 房间四周外墙如与屋顶花园或露台相邻,则应改为混凝土浇筑,并高出地面或屋顶花园标高500;E. 房屋首层不设置散水。2.1.7电梯A. 电梯品牌为上海三菱,承载要求为1吨,具体设计要求详见电梯详图;B. 电梯按钮预留孔位置和高度使用要尽量方便,预留孔的尺寸可比要求四周均宽出25;C. 电梯出入口门套范围内地面装修考虑防水应起坡,
11、靠门一侧可比外侧高15-20;D. 机房设备应有进出口,进出口尺寸应满足设备尺寸要求;E. 机房温度控制所需通风及空调设备的预留孔洞、电气管线、插座设计时一并考虑。2.1.8立面A. 墙面分隔缝的划分距离和做法需在立面图或详图中表示,同时考虑不同楼栋的立面分隔缝要一致;B. 线角、构架等部位,需考虑其防盗问题。相邻两户之间为避免相互翻越,阳台分隔墙应比线角多伸出300;C. 凡是非结构构筑物的部位,需给其施工留有可能,并设计预埋件,注明预埋件尺寸、间距、材料;D. 结构与建筑施工图设计要充分考虑外立面的统一,对结构梁高度的不一致引起的外立面的效果影响进行综合考虑,以达到一致;E. 空调位设计:
12、a) 空调室外机位应靠近窗洞口设置,尽量避免设置于不便于空调机的安装方位,距离过近而对吹的室外机位需相互错位;b) 外墙除建筑凹槽处被遮挡位置以外的空调位均设百页(如有更好的材料、形式也可考虑)进行装饰,并设有活动扇以便安装;c) 外装百页空调机位净尺寸不小于1100长*600宽*800高,无百页空调机位净尺寸不小于1000长*500宽;d) 空调室内机的位置应与家具位置统一考虑,出风口不应直接对向床头;e) 空调冷凝管及冷媒管穿外墙的洞口为80,洞口内做PVC套管,管中心距地2300,向外倾斜10,并尽量减少内外墙面暴露空调管,具体位置须根据装修方案确定;f) 空调冷凝水管预埋,标准层留三通
13、,距地2000;三通口设于外墙紧邻空调管洞口,具体位置须根据装修方案确定;g) 联排住宅需同时满足分户空调和家庭中央空调两套方案;h) 户型放大图中应落实全部留洞设计。2.1.9层高A. 高层塔楼首层5000,二层3600,三层4200(转换层);B. 独立商业同高层塔楼1-3层处理办法;C. 办公部分3050,上部标准层设置3层的4950挑高户型;D. 酒店式公寓4-30层2800,31-34层2700;E. 联排住宅标准层高3000,局部空间挑高特殊处理;F. 幼儿园按照规范上该类建筑层高下限处理。2.1.10节能设计要求A. 合理控制建筑体形系数;B. 设计过程中,乙方须根据节能计算结果
14、,合理确定外墙保温材料、铝合金门窗节能级别,能够通过方案微调降低保温节能相关材料成本的,应积极配合调整。2.1.11详图女儿墙、檐口、顶棚、台阶、窗台、楼梯扶手、栏杆等节点构造应结合本项目绘制自用详图。2.2结构专业设计要求乙方应做到所有设计方案经济合理,并做到认真计算,关键控制点(如地下室、转换层等)应先提交甲方审查通过后再出图。如甲方认为乙方在设计过程中存在经济上的不合理现象,有权向乙方提出质疑,甚至要求乙方提供有关计算书,乙方应予以合理解释并积极配合。2.2.1主体工程A. 综合楼结构的布置应按建筑所确定的具体位置考虑相邻两套房间连通的可能;B. 突出墙体外侧的悬挑构件如窗台板、空调机位
15、及其它装饰挑檐应现浇,砼厚度80;C. 楼层梁布置要考虑到客厅的方正,梁的突出部位应尽量在厨房、卫生间或小卧房内,卫生间、厨房有降板时,四周结构梁标高应同卫生间地面板结构标高;D. 框架梁应满足梁底距本层结构标高不小于2300;E. 金属构件需固定之处,在主体施工时尽量预留预埋件,以避免事后打凿砼,如大面积通窗、幕墙、楼梯扶手部分、阳台金属栏杆及其它装饰构件等;F. 现浇板长度超过规范要求时应有其它构造或施工措施;G. 住宅非承重外墙采用KM1粘土空心砖,容重小于11KN/M,非承重内墙采用蒸压加气混凝土砌块,容重小于7.5KN/M。厨房有橱柜一侧内隔墙及卫生间内隔墙采用KM1粘土空心砖。若乙
16、方认为有更佳的材料选择,可向甲方推荐,经甲方确认后,可以使用;H. 所有结构构件留洞(包括空调及排气孔洞)均应在结构图上标注,应有水平和竖向尺寸标注;I. 设计同时需满足地方标准及规范要求,如南京市住宅工程质量通病防治导则等;J. 厨房、卫生间、阳台降板要求详见建筑专业设计要求。2.2.2楼地面工程A. 半地下室做成砼全封闭;B. 结构层地面走管时应考虑对结构的影响,在配筋及构造上应给予加强;C. 楼板中预留的穿线管不应有大量集中的地方及相互交差超过3层的情况,如有此情况应予以处理,防止砼开裂。2.2.3结构设计管理A. 钢筋混凝土用量控制指标(以结构面积计算)a) 结构钢筋用量要求幼儿园 5
17、7KG/M高层转换层以上 55KG/M(注:四栋高层之间转换层以上指标可进行自平衡)高层转换层 260KG/M高层转换层以下 120KG/M(注:转换层、转换层以下可进行自平衡)全地下室多层住宅 54KG/Mb) 混凝土用量要求幼儿园 0.35M/M高层转换层以上 0.37M/M高层转换层 1.0M/M高层转换层以下 0.6M/M半地下室多层住宅 0.35M/Mc) 设计中应考虑三级钢的应用,以减少结构用钢量。例如转换梁中直径大于16mm的钢筋可考虑采用三级钢;B. 设计单位在设计前应向甲方提供设计进度计划,并在进行以下工作前,提前三天与我司联系,以便双方相互沟通,安排技术交流。确保项目的结构
18、设计安全、经济。包括:a) 桩基设计选型意见确定,施工图设计之前;b) 结构布置方案完成,结构程序计算后,经调整基本满足规范要求的各项指标时;c) 结构施工图正式设计之前;d) 结构施工图设计过程中遇到特殊问题时。2.3机电设备专业设计要求2.3.1总图专业A. 电器部分a) 室外总图电气管道应包括供电管道布置,弱电部分应包括智能化、消防报警、有线电视、电话网络等管道布置;b) 室外管道应尽量布置于绿化带内,室外配电、电话、有线电视等室外箱体要求安装在隐蔽处,在图中明确标注;c) 室外管道尽量减少设置管井,管井应设在绿化带内,不应设在住户花园、门厅门口、景观道路和水景等处,在图中作明确标注;d
19、) 室外管线应考虑小区公共配电房至建筑单体公共照明、电梯供电等的室外线缆的设计;e) 室外电缆、弱电管道的布置应避开商业广场,在高层与联排住宅之间布置,入户管道不宜太长,管道埋深合理;f) 应配合景观设计单位对室外景观园林照明的设计、景观动力的配电预留设计。B. 给排水部分a) 室外总图给排水管道包括给水、污水、雨水的图纸,管道图中预留煤气管道位置;b) 室外给排水干管应尽量在高层与住宅之间敷设,在商业广场位置不应设置管道;c) 室外的给水井、污水井、雨水井应避免设计在住户花园内、道路上、住宅单元的入口处等主要公共位置,可考虑设计在绿化带上,在平面图中表示;d) 室外消火栓一般放在人行道以外1
20、.5米左右的位置,消火栓闸阀井不应放在道路或人行道上;e) 除设置需要的闸阀外,尽量减少室外给水井的设置;f) 应配合景观设计单位做好室外园林绿化的给水和排水设计;g) 应配合室外给水设计单位做好室内室外给水的设计衔接工作。C. 总图设计要求a) 室外管道总图设计范围不限于乙方设计内容,还应包括统筹协调供电设计、煤气、电信、有线电视、自来水管道、智能化等室外管道,并对设计质量负责,须在图中表示和定位;b) 室外管道给排水、电力电缆、弱电电缆以及煤气管等管道间距应满足相应规范的安全要求;c) 室外管道应以景观设计为蓝本,避开景观设计的道路、铺装地等位置,以保护景观效果;d) 室外管道总图应提供平
21、面布置图,各管道与建筑之间的定位尺寸;e) 室外管道总图需提供主要道路断面图;f) 室外管道总图需提供周边道路的管线现状;g) 室外管道总图需提管道交叉点的管道标高。2.3.2电器部分A. 设计范围及指标a) 设计范围:强电系统包括变配电系统、电力系统、照明系统、建筑物防雷保护系统、接地系统等;弱电系统包括可视对讲系统、有线电视系统、电话宽频网络系统、火灾消防报警、家居安防系统、停车场管理系统、门禁系统、周界防范系统、闭路电视监控系统、巡更管理系统等。b) 设计指标 用电负荷:按照南京地区规定:建筑面积120平米以下基本配置容量8KW, 建筑面积 120150平米以内基本配置容量12KW, 建
22、筑面积150平米以上基本配置容量16KW。商业部分照明及空调按120W/平米容量考虑。其余区域按照国标和南京地区的规定; 负荷分配:住宅部分用电负荷取系数下限,预留公共商业部分、室外用电(水景动力、庭院照明等)、屋顶泛光等的负荷容量; 弱电系统:智能化系统设计深度为扩初部分,其它系统设计至施工图深度,具体系统甲方招标选购,请乙方按熟悉品牌设计,应考虑各品牌系统的通用性,重点考虑室内位置和室外弱电管网的布置。B. 设计注意事项a) 系统部分 整个配电系统要求按功能划分,各变压器负荷均匀,考虑各段母线均可联络。综合楼供电采用二次挂表,酒店式公寓、住宅、商业供电采用抄表到户; 配电设计合理配备容量,
23、预留室外环境水景动力、高层及沿主要道路建筑的泛光照明、小区景观照明的容量及配电; 强电系统设计应同时考虑消防的设计要求,如应急照明的控制;考虑弱电设计的供电要求,预留相应的回路以供弱电接入; 配电开关设计选型要求如下:63A以下小型断路器参照梅兰日兰C65N参数设计(但不限于该品牌);63A630A塑壳开关参照施奈德NS参数设计(但不限于该品牌);630A框架开关参照进口施奈德新型M系列设计(但不限于该品牌)。要求电表箱总开关及入户箱开关部分设漏电保护,并要求延时时间分级; 设计应提供详细供电配电干线图、配电柜联络带电缆及其电缆出线平面图,详细标注配电箱、断路器、线缆规格,系统线槽尺寸和穿线根
24、数和规格、回路; 设计应包括水泵、风机等设备控制原理图及消防应急电源起动时切断非消防电源的配电柜二次线路图等; 接地系统采用TN-S,并标注重复接地的地方,卫生间和游泳池设计设置局部等电位连接; 弱电系统设有一个智能化控制中心机房、消防控制中心、有线电视机房、带电信网络机房各一个; 配电系统的设计应与供电部门紧密配合; 设计应提供详细设计计算书。b) 商铺部分 商铺供电采用集中计量,每户设置配电箱,基本照明,考虑预留室外广告灯箱配电回路; 商铺设有电话、电信网络和有线电视信息点各一个。c) 建筑公共部分 公共部位如门厅不允许放置电表箱、配电箱等影响美观的设备,应考虑放在管井、首层楼梯下或地下室
25、; 首层门厅设置门禁系统、可视对讲系统、摄像机和背景音乐,监控摄像头、音箱应设计在隐蔽处; 单元大厅部位不允许出现明露的电管,如有管井转换,建筑需要考虑封闭管井,避免电缆、桥架明露,电气设计需提供管井转换详图; 公共楼梯照明开关采用触摸式开关,应考虑消防要求; 设计中应考虑高层屋顶和沿街面屋顶泛光照明配电,预留相应的回路; 设计应对各个水池、水箱水位进行监控,对进水口电动阀门进行控制; 电气管道井应紧凑布置各种设备,提供管井综合布置图,图中应标注楼板预留洞位置; 过道天花板中烟温感,灯具、扬声器等居中布置,应与水专业协调喷淋头位置,标注设备定位尺寸,提供典型走道管道综合剖面图; 请将走道内穿梁
26、或剪力墙的洞详细标注在电气图中,并应在结构图中标注。d) 居住建筑部分 住户配有配电箱、多媒体信息箱一个,箱体应在隐蔽处集中设置; 室内弱电配备入户门禁,厨房设置燃气探测器,主卧设紧急呼叫按钮; 厨房应设置电冰箱、抽油烟机、微波炉插座,阳台应设有洗衣机、电热水器插座; 卫生间应设有剃须、排气扇插座,并预留一个插座,预留镜前灯; 其他电位设置参照丙方3提供的经过甲方确认的室内装修方案; 设计说明或图例中应明确表述,开关、插座等的详细规格,如带开关3孔插座,阳台和卫生间插座需选用防溅型,带防护门插座等; 按照丙方3提交的室内精装修方案,对室内开关、插座、电箱等预埋盒应在平面图中定位; 户内弱电信息
27、点配置如下表; 联排住宅的楼梯处灯具应双控; 厨房煤气抄表到户,煤气报警器位置应与弱电协调是否预留电源; 生活阳台需集中考虑煤气表、热水器、洗衣机位及其插座、水管、龙头、煤气管、排水管等的位置,详细绘制平、立面布置大样图。2.3.3给排水专业A. 设计范围及指标a) 设计范围:户内生活冷热水、消防给水、雨污水排水、室外绿化及景观给水排水;b) 设计指标:给排水量及管网压力按国家规定的有关指标并结合南京实际情况进行计算。B. 设计注意事项a) 系统部分 整个小区生活用水地下室至5层采用市政管直接供水,5层以上由变频水泵供水(市政供水高度还应参考现场水压条件); 住宅管材要求如下:户内给水管采用P
28、PR;给水立管采用内涂塑钢复合管,接头采用压槽连接,大管径采用焊接;排水管采用UPVC,转换层横管采用加厚铸铁管;空调冷凝水管采用给水PVC,并要求暗埋在墙体内; 居民生活用水和绿化用水应当分开设计,分别设表计量,物业和公共部分的用水应从绿化用水接入。住户用水计量采用抄表到户; 屋面不设置生活用的稳压调节水箱,仅在最高楼顶部设置消防水箱,消防加压泵设置在地下室; 排水系统雨、污分流,主阳台排水进入污水系统;首层住宅污水及雨水均单独排放到水井内或横干管内; 空调冷凝水管单独排放,干管道暗敷设在外墙体内,在空调排水点附近预留三通,有条件的利用管井进行排放; 设计应提供详细系统设计计算书。b) 建筑
29、公共部分 住户水表应当暗装出户外的管道井中,给水入户管沿地面暗敷; 单元大堂或门厅内不允许明装任何给水排水管道,消火栓箱应当暗装; 设计遇有管道转换,建筑需要考虑封闭管井,避免水井管道明露,管道设计需提供管井转换详图; 建筑的管道井应布置紧凑,尽量减少管道井面积。提供管井综合布置图,图中应标注楼板预留洞位置; 高层消防环管和喷淋干管应注意不应影响公共走道层高,应考虑穿梁; 屋面斜天面应有组织排水,注意分水岭设置,尽量减少立管数量,主立面的不应布置排水立管(可隐蔽除外),立管布置在建筑物的凹槽内和隐蔽处,应适当考虑利用室内管井排屋顶雨水; 给排水立管尽量减少在建筑物主立面敷设,法式小阳台排水立管
30、建议暗埋DN50管,采用侧排地漏,以减少立面立管数量(须注意降低阳台挡水高度,确保堵塞时可以散排); 走道内穿梁或剪力墙的洞详细标注在给排水图中,并应在结构图中标注。c) 商铺部分 底层商铺供水分户计量; 卫生间设置详见建筑专业设计要求。d) 居住部分 住户内应设计冷热水管道的敷设,热水从生活阳台的热水器接入; 应在给排水图中标识预留的排气扇洞、给排水洞、空调洞等洞口位置及尺寸,预留在剪力墙、柱、梁、板等洞口还应在结构图中标识; 厨房排水采用本层排放,厨房内不设置地漏,生活阳台应预留有洗衣机和热水器进水口; 生活阳台需集中考虑煤气表、热水器、洗衣机位及其插座、水管、龙头、煤气管、排水管等的位置
31、,绘制生活阳台平、立面大样布置图; 非封闭阳台应设置地漏,排水立管设在户外的,支管与干管连接应考虑穿梁; 卫生间内管道设计应提供卫生器具留洞尺寸,应根据对给水点进行定位。卫生间排水管道布置不应影响窗户的开启和采光等; 分体壁挂机插座应设计在隐蔽墙角侧,插座应高于分体机底,请详细出空调室内机位、室外机位、插座、洞口布置大样图。e) 地下室部分 配电房应高于地下室地面500800,各电缆沟均考虑排; 给排水应与通风、电气等专业仔细协调,确保地下室主通道高度大于2200,非主通道大于2000; 地下室给排水预留通向室外或穿梁、穿剪力墙的洞或套管应详细标注在给排水图中,并要求同时标注在结构图中; 地下
32、室考虑清扫水源; 人防防爆波阀用大于1MPa普通闸阀代替; 给水、消防和喷淋的干管可考虑沿侧墙安装,高度不做限制。 2.3.4暖通专业A. 设计范围及指标a) 设计范围:建筑正压送风系统,家用空调系统;b) 设计指标:按国家相关规定和南京地方规定计算。B. 设计注意事项a) 综合楼、酒店式公寓、住宅采用分体式家用空调,需提供预留洞位置详图。联排住宅应考虑分体空调及中央空调两套方案;b) 楼梯间及电梯前室正压送风井要标明内部摸灰等做法,确保不漏风;c) 对住户或环境有影响的风机、冷却塔要考虑降噪;d) 风管穿梁、穿剪力墙的洞应详细标注在图中,并要求同时标注在结构图中;e) 应提供系统详细设计计算
33、书。 2.3.5设计管理为保证图纸质量,下述设计中间资料需报甲方审核: 安装专业所提供的条件,如留洞图(200以上)等须作为中间成果报甲方审核,各专业应会签,签单报甲方存档; 水电管线穿越防水部位应有具体的施工说明,各专业须会签,会签单报甲方存档; 水电管线布置应遵守本任务书的具体要求,注意管道不要与厨房卫生间的排气洞、排烟洞打架,各专业须会签,会签单报甲方存档; 消防箱、电气设备箱的留洞、风管穿越墙体的留洞等建筑、结构、安装应会签,会签单报甲方存档; 水电专业的系统设计成型后,须报甲方审核,同意后方可开展下一步工作; 小区的单体水电设计,在完成一栋的标准层后,须报甲方审核,审查是否符合规范和
34、甲方的要求,同意后方可全面开展工作; 阶段性成果或出图前应报甲方审核; 甲方对设计过程的管理与审核,并不代替设计单位的内部质量管理,设计单位对设计质量应全面负责; 中间成品:电气插座的布置图应报甲方审核,同意后方可进行下道工序的工作; 中间成品:排水立管的位置、消防箱的位置在报甲方审核后,方可进行下道工序的设计; 在施工过程中,对于图纸中的问题,设计单位应及时解决; 空调的室内室外机位,插座与排水应报具体设计报甲方审核; 结构留洞图应有水电专业的会签。3 各阶段设计时间及设计成果提交3.1 初步设计:(2013年5月8日至2013年5月31日)时 间:经甲乙双方讨论决定乙方应于2013年5月3
35、1日前提交初步设计图纸设计内容:满足规范要求深度、内容的初步设计成果成果要求:初步设计成果A3图册12本 初步设计成果CAD电子文件(含电子报建图)3.2 施工图设计:(2013年6月1日至2013年7月20日)时 间:经甲乙双方讨论决定乙方应于2013年6月7日前提交桩基施工图纸;2013年7月20日提交全套施工图设计内容:满足规范要求深度、内容的施工图设计成果成果要求:施工图设计成果A3图册3本 施工图设计成果蓝图装订本12套 施工图设计成果CAD电子文件(含电子报建图)3.3 各阶段工作时间,如因修改次数或内容过多,可在甲、乙双方商定后根据工作需要对时间进行调整。4 工作文字所有文件与图纸均用中文书写,可配英文。 5 备注5.1 本任务书作为【长江观澜项目】初步设计及施工图设计补充协议的有效组成部分,甲乙双方应严格遵守。5.2 任务书未尽事宜,甲乙双方须及时沟通解决,必要时签订补充条款。5.3 当本任务书与【长江观澜项目】初步设计及施工图设计补充协议不一致时,应按补充协议的约定执行。
