先张空心板梁施工技术交底.doc

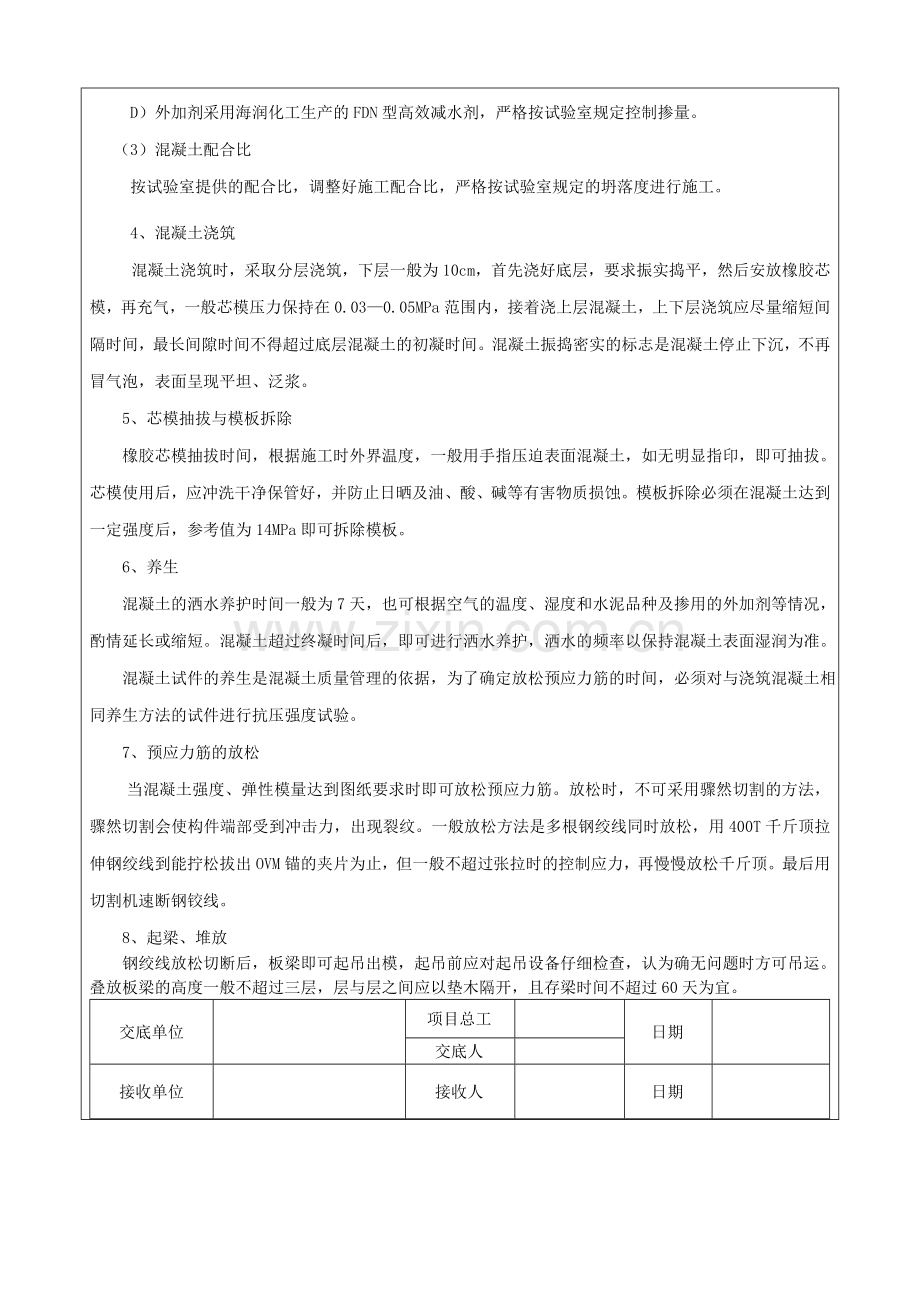

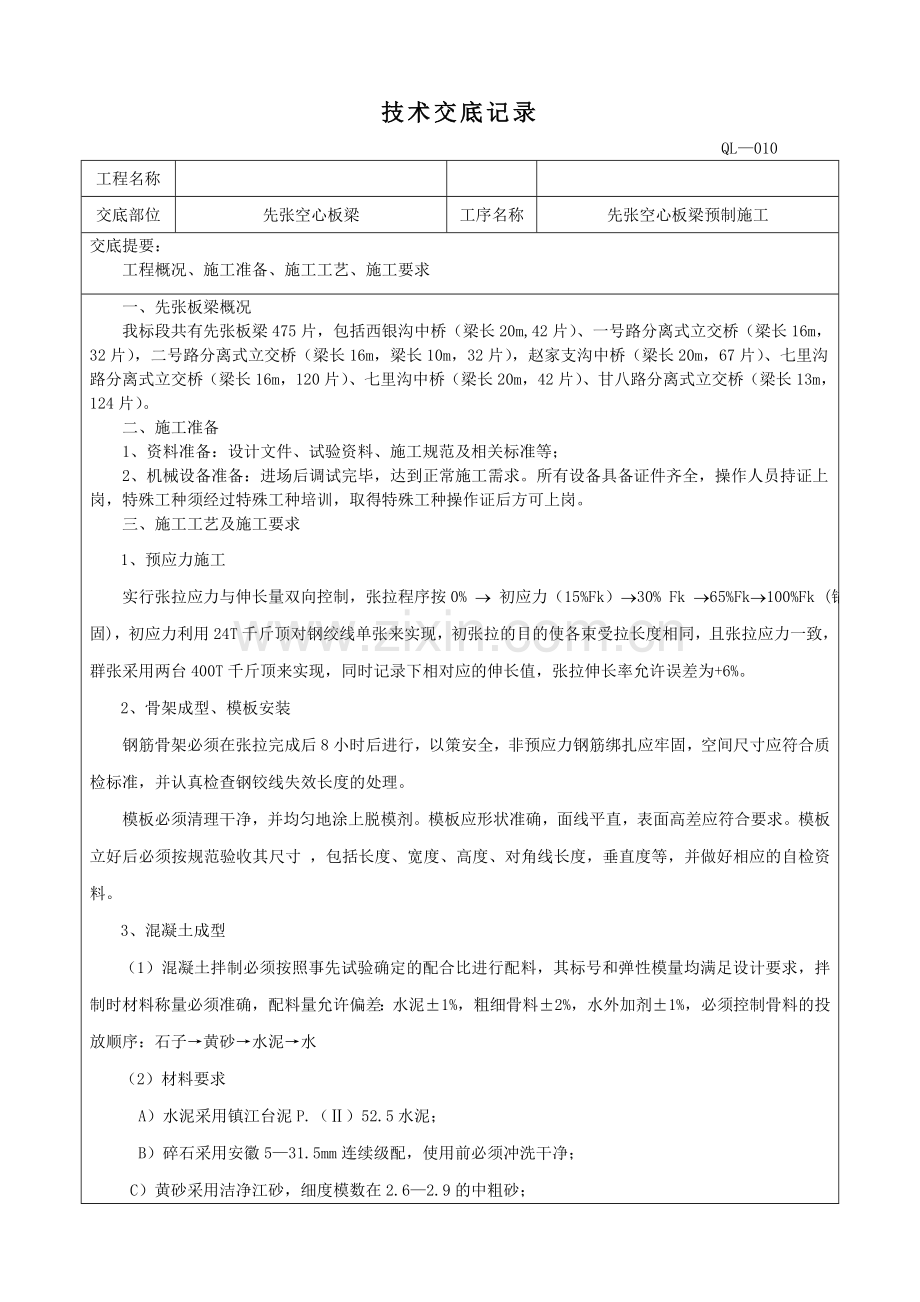

技术交底记录 QL010工程名称交底部位先张空心板梁工序名称先张空心板梁预制施工交底提要：工程概况、施工准备、施工工艺、施工要求一、先张板梁概况我标段共有先张板梁475片，包括西银沟中桥（梁长20m,42片）、一号路分离式立交桥（梁长16m，32片），二号路分离式立交桥（梁长16m，梁长10m，32片），赵家支沟中桥（梁长20m，67片）、七里沟路分离式立交桥（梁长16m，120片）、七里沟中桥（梁长20m，42片）、甘八路分离式立交桥（梁长13m，124片）。二、施工准备1、资料准备：设计文件、试验资料、施工规范及相关标准等；2、机械设备准备：进场后调试完毕，达到正常施工需求。所有设备具备证件齐全，操作人员持证上岗，特殊工种须经过特殊工种培训，取得特殊工种操作证后方可上岗。三、施工工艺及施工要求1、预应力施工 实行张拉应力与伸长量双向控制，张拉程序按0% 初应力（15%Fk）30% Fk 65%Fk100%Fk (锚固)，初应力利用24T千斤顶对钢绞线单张来实现，初张拉的目的使各束受拉长度相同，且张拉应力一致，群张采用两台400T千斤顶来实现，同时记录下相对应的伸长值，张拉伸长率允许误差为+6%。2、骨架成型、模板安装钢筋骨架必须在张拉完成后8小时后进行，以策安全，非预应力钢筋绑扎应牢固，空间尺寸应符合质检标准，并认真检查钢铰线失效长度的处理。模板必须清理干净，并均匀地涂上脱模剂。模板应形状准确，面线平直，表面高差应符合要求。模板立好后必须按规范验收其尺寸 ，包括长度、宽度、高度、对角线长度，垂直度等，并做好相应的自检资料。3、混凝土成型（1）混凝土拌制必须按照事先试验确定的配合比进行配料，其标号和弹性模量均满足设计要求，拌制时材料称量必须准确，配料量允许偏差：水泥1%，粗细骨料2%，水外加剂1%，必须控制骨料的投放顺序：石子黄砂水泥水（2）材料要求A）水泥采用镇江台泥P.（）52.5水泥；B）碎石采用安徽531.5mm连续级配，使用前必须冲洗干净；C）黄砂采用洁净江砂，细度模数在2.62.9的中粗砂；D）外加剂采用海润化工生产的FDN型高效减水剂，严格按试验室规定控制掺量。（3）混凝土配合比按试验室提供的配合比，调整好施工配合比，严格按试验室规定的坍落度进行施工。4、混凝土浇筑混凝土浇筑时，采取分层浇筑，下层一般为10cm，首先浇好底层，要求振实捣平，然后安放橡胶芯模，再充气，一般芯模压力保持在0.030.05MPa范围内，接着浇上层混凝土，上下层浇筑应尽量缩短间隔时间，最长间隙时间不得超过底层混凝土的初凝时间。混凝土振捣密实的标志是混凝土停止下沉，不再冒气泡，表面呈现平坦、泛浆。5、芯模抽拔与模板拆除 橡胶芯模抽拔时间，根据施工时外界温度，一般用手指压迫表面混凝土，如无明显指印，即可抽拔。芯模使用后，应冲洗干净保管好，并防止日晒及油、酸、碱等有害物质损蚀。模板拆除必须在混凝土达到一定强度后，参考值为14MPa即可拆除模板。6、养生 混凝土的洒水养护时间一般为7天，也可根据空气的温度、湿度和水泥品种及掺用的外加剂等情况，酌情延长或缩短。混凝土超过终凝时间后，即可进行洒水养护，洒水的频率以保持混凝土表面湿润为准。 混凝土试件的养生是混凝土质量管理的依据，为了确定放松预应力筋的时间，必须对与浇筑混凝土相同养生方法的试件进行抗压强度试验。7、预应力筋的放松当混凝土强度、弹性模量达到图纸要求时即可放松预应力筋。放松时，不可采用骤然切割的方法，骤然切割会使构件端部受到冲击力，出现裂纹。一般放松方法是多根钢绞线同时放松，用400T千斤顶拉伸钢绞线到能拧松拔出OVM锚的夹片为止，但一般不超过张拉时的控制应力，再慢慢放松千斤顶。最后用切割机速断钢铰线。8、起梁、堆放钢绞线放松切断后，板梁即可起吊出模，起吊前应对起吊设备仔细检查，认为确无问题时方可吊运。叠放板梁的高度一般不超过三层，层与层之间应以垫木隔开，且存梁时间不超过60天为宜。交底单位项目总工日期交底人接收单位接收人日期 与会人员签到表单位姓名职务
