水利水电工程施工质量评定表.doc

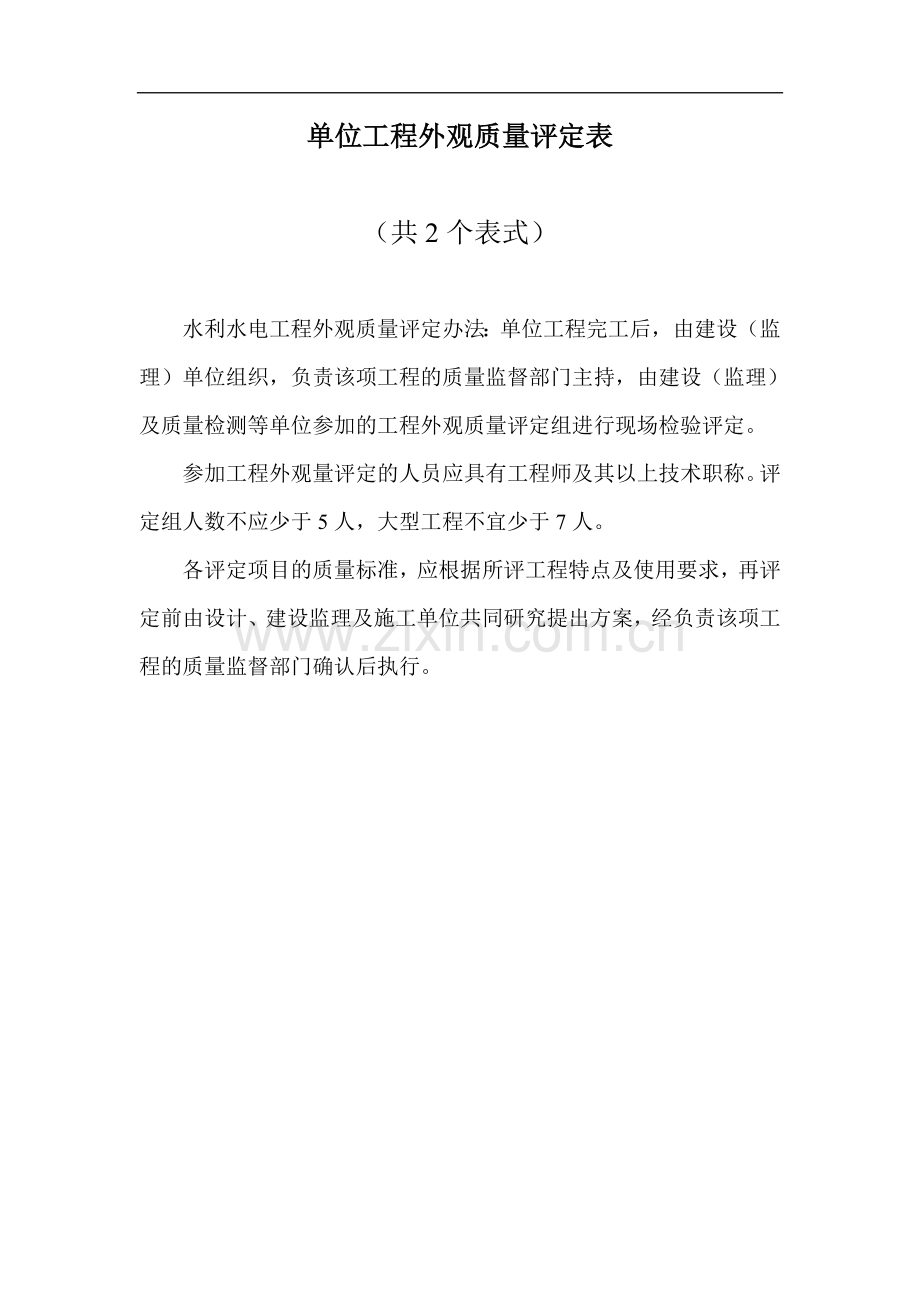

单位工程外观质量评定表

（共2个表式）

水利水电工程外观质量评定办法：单位工程完工后，由建设（监理）单位组织，负责该项工程的质量监督部门主持，由建设（监理）及质量检测等单位参加的工程外观质量评定组进行现场检验评定。
参加工程外观量评定的人员应具有工程师及其以上技术职称。评定组人数不应少于5人，大型工程不宜少于7人。
各评定项目的质量标准，应根据所评工程特点及使用要求，再评定前由设计、建设监理及施工单位共同研究提出方案，经负责该项工程的质量监督部门确认后执行。

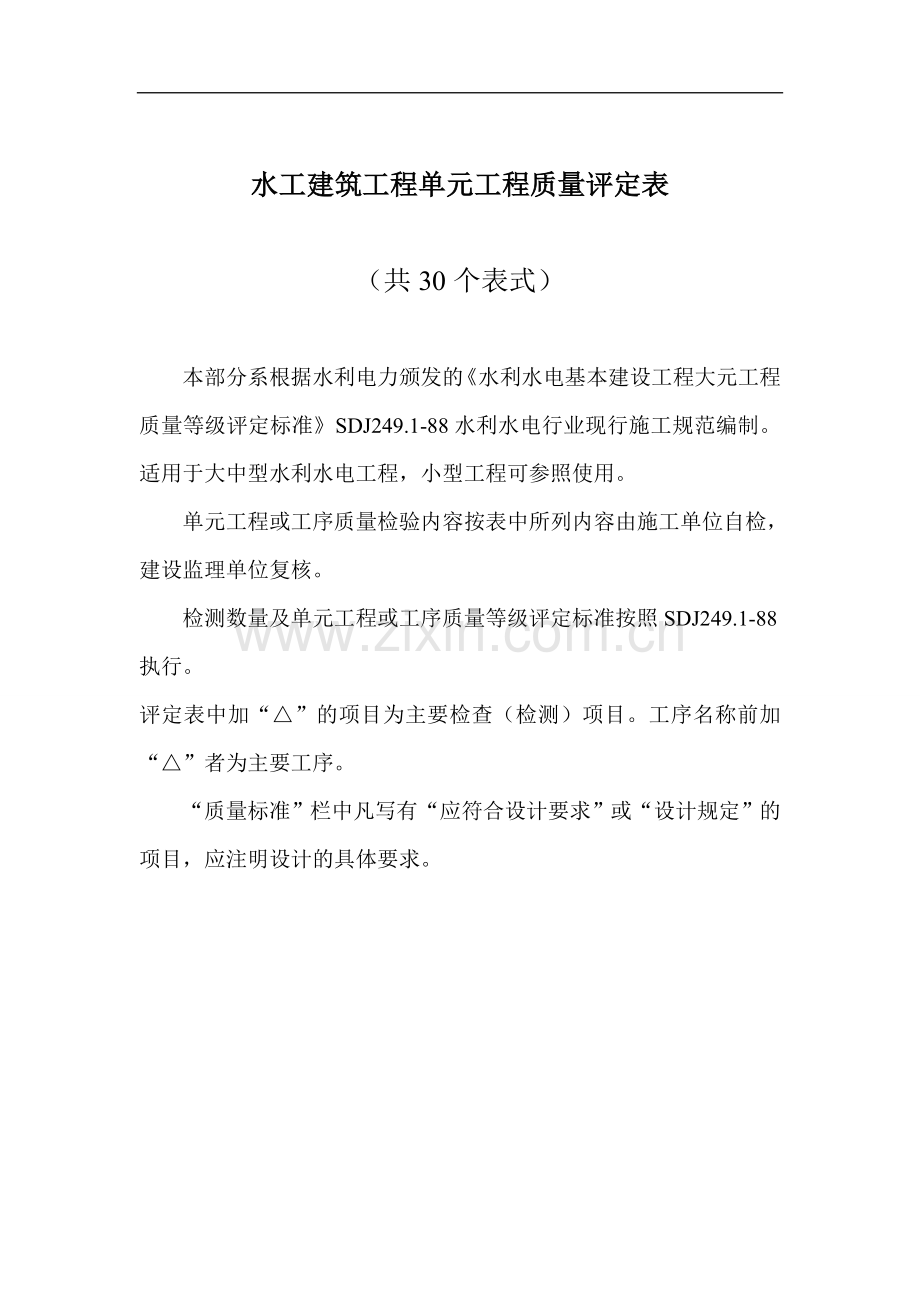

水工建筑工程单元工程质量评定表

（共30个表式）

本部分系根据水利电力颁发的《水利水电基本建设工程大元工程质量等级评定标准》SDJ249.1-88水利水电行业现行施工规范编制。适用于大中型水利水电工程，小型工程可参照使用。
单元工程或工序质量检验内容按表中所列内容由施工单位自检，建设监理单位复核。
检测数量及单元工程或工序质量等级评定标准按照SDJ249.1-88执行。
评定表中加“△”的项目为主要检查（检测）项目。工序名称前加“△”者为主要工序。
“质量标准”栏中凡写有“应符合设计要求”或“设计规定”的项目，应注明设计的具体要求。

水利水电工程
表1.1 岩石边坡开挖单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△保护层开挖
浅孔、密孔、少药量、火炮爆破

2
△平均坡度
小于或等于设计坡度

3
开挖坡面
稳定、无松动岩块

项次
检 测 项 目
设计值
允许偏差
（cm）
实 测 值
合格数
（点）
合格率
（%）
1
坡脚标高

＋20
－10

2
坡面局部超欠挖
斜长
≤15m

＋30
－20

3
斜长
＞15m

＋50
－30

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级

主要检测项目全部符合质量标准。一般检查项目 。
检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

注：“＋”为超挖，“－”为欠挖。
水利水电工程
表1.2 岩石地基开挖单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△保护层开挖
浅孔、密孔、少药量、火炮爆破

2
△建基面
无松动岩块，无爆破影响裂隙

3
△断层及裂隙密集带
按规定挖槽，槽深为宽度的1～1.5倍。规模较大时，按设计要求处理

4
△多组切割的不稳定岩体
按设计要求处理

5
岩溶洞穴
按设计要求处理

6
软弱夹层
厚度＞5cm者，挖至新鲜岩层或设计规定的深度

7
夹泥裂隙
挖1～1.5倍断层宽度，清除夹泥，或按设计要求处理

项次
检 测 项 目
设计值
允许偏差
（cm）
实 测 值
合格数
（点）
合格率
（%）
1
无结构要求或无配筋
坑（槽）长宽
＜5m
≤15°

＋20 －10

2
5～10m
＞15°

＋30 －20

3
10～15m

＋40 －30

4
＞15m

＋50 －30

5
坑（槽）底部标高

＋20 －10

6
垂直或斜面平整度

20

7
有结构要求或有配筋
坑（槽）长宽
＜5m
≤15°

＋10 －0

8
5～10m
＞15°

＋20 －0

9
10～15m

＋30 －0

10
＞15m

＋40 －0

11
坑（槽）底部标高

＋20 －0

12
垂直或斜面平整度

15

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目 。
检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

注：“＋”为超挖，“－”为欠挖。
水利水电工程
表1.3 岩石洞室开挖单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△开挖岩面
无松动岩块、小块悬挂体

2
△地质弱面处理
符合设计要求

3
△洞室轴线
符合规范要求

项次
检 测 项 目
设计值
允许偏差
（cm）
实 测 值
合格数
（点）
合格率
（%）
1
无结构要求或无配筋
底部标高

＋20 －10

2
径 向

＋20 －10

3
侧 墙

＋20 －10

4
开挖面平整度

15

5
有结构要求或有配筋
底部标高

＋20 －0

6
径 向

＋20 －0

7
侧 墙

＋20 －0

8
开挖面平整度

10

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级

主要检查项目全部符合质量标准。检测项目实测 点
合格率 %。

施工单位

建设
（监理）
单位

注：“＋”为超挖，“－”为欠挖。
水利水电工程
表1.4 软基和岸坡开挖单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
地基清理和处理
无树根、草皮、乱石、坟墓，水井泉眼已处理，地质符合设计

2
△取样检验
符合设计要求

3
岸坡清理和处理
无树根、草皮、乱石。有害裂隙及洞穴已处理

4
岩石岸坡清理坡度
符合设计要求

5
△粘土、湿陷性黄土清理坡度
符合设计要求

6
截水槽地基处理
泉眼、渗水已处理，岩石冲洗洁净，无积水

7
△截水槽（墙）基岩面坡度
符合设计要求

项次
检 测 项 目
设计值
允许偏差
（cm）
实 测 值
合格数
（点）
合格率
（%）
1
无结构要求，无配筋
坑（槽）长或宽
5m以内

＋20 －10

2
5～10m

＋30 －20

3
10～15m

＋40 －30

4
15m以上

＋50 －30

5
坑（槽）底部标高

＋20 －10

6
垂直或斜面平整度

20

7
有结构要求有配筋预埋件
坑（槽）长或宽
5m以内

＋20 0

8
5～10m

＋30 0

9
10～15m

＋40 0

10
15m以上

＋40 0

11
坑（槽）底部标高

＋20 －0

12
垂直或斜面平整度

15

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检测项目全部符合质量标准。一般检查项目 。
检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

注：“＋”为超挖，“－”为欠挖。
水利水电工程
表1.5 混凝土单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
工 序 名 称
工序质量等级
1
基础面或混凝土施工缝处理

2
模 板

3
△钢 筋

4
止水、伸缩缝和排水管安装

5
△混凝土浇筑

评 定 意 见
单元工程质量等级

工序质量全部合格，主要工序—钢筋、混凝土浇筑两工序质量

施工单位

建设
（监理）
单位

水利水电工程
表1.5-1 基础面或混凝土施工缝处理工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
基础岩面
⑴
△建基面
无松动岩块

⑵
△地表水和地下水
妥善引排或封堵

⑶
岩面清洗
清洗洁净，无积水，无积渣杂物

2
混凝土施工缝
⑴
△表面处理
无乳皮、成毛面

⑵
混凝土表面清洗
清洗洁净，无积水，无积渣杂物

3
软基面
⑴
△建基面
预留保护层已挖除，地质符合设计要求

⑵
垫层铺填
符合设计要求

⑶
基础面清理
无乱石、杂物，坑洞分层回填夯实

评 定 意 见
工序质量等级

主要检查项目全部符合质量标准，一般检查项目

施工单位

建设
（监理）
单位

水利水电工程
表1.5-2 混凝土模板工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△稳定性、刚度和强度
符合设计要求

2
模板表面
光洁、无污物

项次
检 测 项 目
设计值
允许偏差（mm）
实 测 值
合格数
（点）
合格率
（%）
外露表面
隐蔽内面
钢模
木模
1
模板平整度：相邻两板面高差

2
3
5

2
局部不平（用2m直尺检查）

2
5
10

3
板面缝隙

1
2
2

4
结构物边线与设计边线

10
15

5
结构物水平断面内部尺寸

±20

6
承重模板标高

±5

7
预留孔、洞尺寸及位置

±10

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
工序质量等级

主要检查项目全部符合质量标准。一般检查项目 。
检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

水利水电工程
表1.5-3 混凝土钢筋工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△钢筋的数量、规格尺寸、安装位置
符合设计图纸

2
焊缝表面和焊缝中
不允许有裂缝

3
△脱焊点和漏焊点
无

项次
检 测 项 目
设计值
允许偏差
（mm）
实 测 值
合格数
（点）
合格率
（%）
1
点焊及电弧焊
帮条对焊接头中心的纵向偏移

0.5d

2
接头处钢筋轴线的曲折

4度

3
△ 焊 缝
长 度

－0.5d

高 度

－0.05d

宽 度

－0.1d

咬边深度

0.05d
不大于1

表面气孔夹渣
在2d长度上

不多于2个

气孔、夹渣直径

不大于3

4
△ 绑 扎
缺扣、松扣

≤20%
且不集中

弯钩朝向正确

符合设计图纸

搭接长度

－0.05
设计值

续表1.5—3
项次
检 测 项 目
设计值
允许偏差
（mm）
实 测 值
合格数
（点）
合格率
（%）
5
对焊及熔槽焊
△焊接接头根部未焊透深度
Ф25～40mm钢筋

0.15d

Ф40～70mm钢筋

0.10d

接头处钢筋中心线的位移

0.1d
不大于2

焊缝表面（长为2d）和焊缝截面上蜂窝、气孔、非金属杂质

不大于
1.5d，3个

6
钢筋长度方向的偏差

±1/2净
保护层厚

7
同一排受力钢筋间距的局部偏差
柱及梁

±0.5d

板、墙

±0.1间距

8
同一排中分布钢筋间距的偏差

±0.1间距

9
双排钢筋，其排与排间距的局部偏差

±0.1排距

10
梁与柱中钢箍间距的偏差

0.1箍筋
间距

11
保护层厚度的局部偏差

±1/4净
保护层厚

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
工序质量等级

主要检查项目全部符合质量标准。一般检查项目 。检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

水利水电工程
混凝土止水、伸缩缝和排水管安装
表1.5-4 工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
伸缩缝制作及安装
涂敷沥青料
混凝土表面洁净干燥，涂刷均匀平整，与混凝土粘接紧密，无气泡及隆起现象。

2
粘贴沥青油毛毡
伸缩缝表面清洁干燥，蜂窝麻面已处理并填平，外露施工铁件割除，铺设厚度均匀平整，搭接紧密。

3
铺设预制油毡板
混凝土表面清洁，蜂窝麻面处理并填平，外露施工铁件割除，铺设厚度均匀平整、牢固，相邻块安装紧密平整无缝。

4
△沥青井、柱安装
电热原件及绝缘材料置放准确牢固，不短路，沥青填塞密实，安装位置准确，稳固，上下层衔接好。

项次
检 测 项 目
设计值
允许偏差
（mm）
实 测 值
合格数
（点）
合格率
（%）
1
金属、塑料、橡胶止水
金属止水片的几何尺寸
宽

±5

2
高
（牛鼻子）

±2

长

±20

3
△金属止水片的搭接长度

不小于20，双面氧焊

4
安装偏差：大体积混凝土细部结构

±30 20

△插入基岩部分

符合设计要求

1
坝体排水管安装
拨管排水管
平面位置

≤100

2
倾斜度

≤4%

3
多孔性排水管
平面位置

≤100

4
倾斜度

≤4%

5
△排水管通畅性

通畅

评 定 意 见
工序质量等级
主要检查项目全部符合质量标准。一般检查项目 。
检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

水利水电工程
表1.5-5 混凝土浇筑工序质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 测 项 目
质 量 标 准
检 验 记 录
优 良
合 格
1
砂浆铺筑
厚度不大于3cm，均匀平整，无漏铺
厚度不大于3cm，局部稍差

2
△入仓混凝土料
无不合格料入仓
少量不合格料入仓，经处理尚能满足设计要求

3
△平仓分层
厚度不大于50cm，铺设均匀，分层清楚，无骨料集中现象
局部稍差

4
△混凝土振捣
垂直插入下层5cm，有次序，无漏振
无架空和漏振

5
△铺料间歇时间
符合要求，无初凝现象
上游迎水面15m以内无初凝现象，其它部位初凝累计面积不超过1%，并经处理合格

6
积水和泌水
无外部水流入，泌水排除及时
无外部水流入，有少量泌水，排除不够及时

7
插筋、管路等埋设件保护
保护好，符合要求
有少量位移，但不影响使用

8
混凝土养护
混凝土表面保持湿润，无时干时湿现象
混凝土表面保持湿润，但局部短时间有时干时湿现象

9
△有表面平整要求的部位
符合设计规定
局部稍超出规定，但累计面积不超过0.5%

10
麻 面
无
少量麻面，但累计面积不超过0.5%

11
蜂窝狗洞
无
轻微、少量、不连续，单个面积不超过0.1m2，深度不超过骨料最大粒径，已按要求处理

12
△露 筋
无
无主筋外露，箍、副筋个别微露，已按要求处理

13
碰损掉角
无
重要部位不允许，其它部位轻微少量，已按要求处理

14
表面裂缝
无
有短小、不跨层的表面裂缝，已按要求处理

15
△深层及贯穿裂缝
无
无

评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准。一般检查项目

施工单位

建设
（监理）
单位

水利水电工程
表1.6 混凝土预制构件安装单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
△构件型号和安装位置
符合设计图纸

2
△构件吊装时的混凝土强度
符合设计要求

3
△构件预制质量
符合设计要求

项次
检 测 项 目
允许偏差
（mm）
实 测 值
合格数
（点）
合格率
（%）
1
杯形
基础
中心线和轴线的位移

2
杯形基础底标高

3
柱
中心线和轴线位移

4
垂直度
柱高10m以下

5
柱高10m及其以上

6
牛腿上表面和柱顶标高

7
吊车梁
中心线和轴线位移

8
梁顶面标高

9
屋 架
下弦中心线和轴线位移

10
垂直度
桁架、拱形屋架

11
薄腹梁

12
预制廊道、井筒板（埋入建筑物）
中心线和轴线位移

13
相邻两构件的表面平整

14
建筑物外表面模板
相邻两板面高差

15
外边线与结构物边线

检测结果
共检测 点，其中合格 点，合格率 %
评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准，检测项目实测点合格率 %。

施工单位

建设
（监理）
单位

水利水电工程
表1.7 混凝土坝坝体接缝灌浆单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
检 验 记 录
1
灌浆前应具备的条件
△灌缝两侧及压重层混凝土温度
达到设计要求

2
△灌浆管路畅通，缝面通畅，以及灌区密封情况
应符合规范或设计要求

3
灌浆前、后接缝张开度
灌前张开度值大于0.5mm，灌浆过程中接缝张开度值不得大于设计规定

4
灌浆材料
应符合规范或设计要求

5
灌 浆
△排气管出浆密度
两个排气管均应出浆，且其密度均宜大于1.5g/cm3

6
△排气管管口压力
一排气管压力应达设计值，另一排气管压力最低应达到设计压力的50%以上

7
△浆液变换和结束标准
应符合规范或设计要求

8
施灌中有无串漏，及其影响质量程度
应基本无串漏，或虽稍有串漏，但处理后，不影响灌浆质量

9
有无中断，及其影响质量程度
应无中断，或虽有中断，但经检查分析尚不影响灌浆质量

10
缝面注水泥量
应符合设计要求

11
△灌浆记录
齐全、清晰、准确

灌区测
试情况
钻孔取芯、缝面槽检，压水检查及孔内电视等

评 定 意 见
单元工程质量等级
主要检查项目全部符合质量标准；其他检查项目 符合质量标准；检测点合格率 %；灌区测试结果

施工单位

建设
（监理）
单位

水利水电工程
表1.8 岩石地基帷幕灌浆单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
钻 孔
孔序
应符合设计要求

2
孔位
允许偏差±10cm

3
△孔深
不得小于设计孔深

4
偏斜率
应符合规范或设计要求

5
灌 浆
灌浆段长
应符合设计要求

6
钻孔冲洗
应符合设计要求

7
先导孔灌前压水试验。或灌浆孔灌前简易压水
应符合规范或设计要求

8
△灌浆压力
应符合设计要求

9
△浆液变换和结束标准
应符合规范或设计要求

10
灌浆管或射浆管管口距灌浆段底距离
≤50cm

11
有无中断及其影响质量程度
应无中断或虽有中断，但经“检查分析尚不影响灌浆质量”

12
封孔
应符合规范或设计要求

13
△灌浆记录
齐全、清晰、准确

各孔质量评定

本单元工程内共有 孔，其中优良 孔，优良率为 %
单元工程效果检查
检查孔压水试验
q＝ Lu（防渗标准为 Lu）
检查孔单位水泥注入量
C= kg/m
其它

评 定 意 见
单元工程质量等级
本单元灌浆孔全部合格，其中优良灌浆孔占 %，检查孔压水试验结果q＝ Lu

施工单位

建设
（监理）
单位

注：表中第10项，系采用“孔口封闭灌浆法”或“自上而下分段灌浆法”时，应遵循的质量标准。
水利水电工程
表1.9 岩石地基固结灌浆单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
钻 孔
孔序
应符合设计要求

2
孔位
应符合设计要求

3
△孔深
不得小于设计孔深

4
灌 浆
灌浆分段和段长
应符合设计要求

5
钻孔冲洗
应符合设计要求

6
灌前进行压水试验的孔数和压水试验
孔数不少于总孔数的5%，压水试验应符合设计要求

7
△灌浆压力
应符合设计要求

8
△浆液变换和结束标准
应符合设计要求

9
有无中断及其影响质量程度
应无中断或虽有中断，但经检查分析，尚不影响灌浆质量

10
△抬动变形
抬动值不应超过设计规定

11
封孔
应符合规范或设计要求

12
△灌浆记录
齐全、清晰、准确

各孔质量评定

本单元工程内共有 孔，其中优良 孔，优良率为 %
单元工程效果检查
波速测试
Vp= m/s
检查孔压水试验
q＝ Lu
检查孔单位水泥注入量
C= kg/m
其它

评 定 意 见
单元工程质量等级
本单元灌浆孔全部合格，其中优良灌浆孔占 %，波速测试Vp= m/s，检查孔压水试验q＝ Lu

施工单位

建设
（监理）
单位

水利水电工程
表1.10 水工隧洞回填灌浆单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
钻 孔
孔序
应符合设计要求

2
孔位
应符合设计要求

3
孔径
≥38mm

4
孔深
进入岩石10cm

5
灌 浆
△浆液变换和结束标准
应符合规范或设计要求

6
△灌浆压力
应符合设计要求

7
△抬动变形
应不超过设计规定值

8
封孔
应符合设计要求

9
△灌浆记录
齐全、清晰、准确

各孔质量评定

本单元工程内共有 孔，其中优良 孔，优良率为 %
单元工程效果检查

评 定 意 见
单元工程质量等级

本单元灌浆孔全部合格，其中优良孔占 %，单元工程效果检查

施工单位

建设
（监理）
单位

水利水电工程
表1.11 高压喷射灌浆单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
造 孔
孔序
应符合设计要求

2
孔位
应符合设计要求

3
△孔深
应符合设计要求

4
偏斜率
应符合设计要求

5

△高压喷杆下入深度
应符合设计要求

6
水压（Mpa）
水量（l/min）
应符合设计要求

7
气压（Mpa）
气量（m3/h）
应符合设计要求

8
△进浆密度
浆量和浆液
应符合设计要求

9
定喷（或摆喷、旋喷）
应符合设计要求

10
回转速度
应符合设计要求

11
△提升速度（cm/min）
应符合设计要求

12
△灌浆记录
应符合设计要求

各孔质量评定

本单元工程内共有 孔，其中优良 孔，优良率为 %
单元工程效果检查
物探检验结果
围井、抽水试验K= cm/s
评 定 意 见
单元工程质量等级
本单元灌浆孔全部合格，其中优良孔占 %，物探或围井、抽水试验

施工单位

建设
（监理）
单位

水利水电工程
表1.12 基础排水单元工程质量评定表
单 位 工 程 名 称

单元工程量

分 部 工 程 名 称

施工单位

单元工程名称、部位

检验日期
年 月 日
项次
检 查 项 目
质 量 标 准
各孔检测结果
1
2
3
4
5
6
7
8
9
10
1
垂直排水孔
孔口平面位置偏差
不大于10cm

2
倾斜度
深孔
不大于1%

浅孔
不大于2%

3
△孔深偏差
±2%

4
水平孔（槽）
平面位置偏差
不大于10cm

5
倾斜度
不大于2%

6
△管（槽板）接头，管（槽板）与岩石接触
密合不漏浆，管（槽）内干净

各孔质
