光学经纬仪常见问题及解决方法.doc

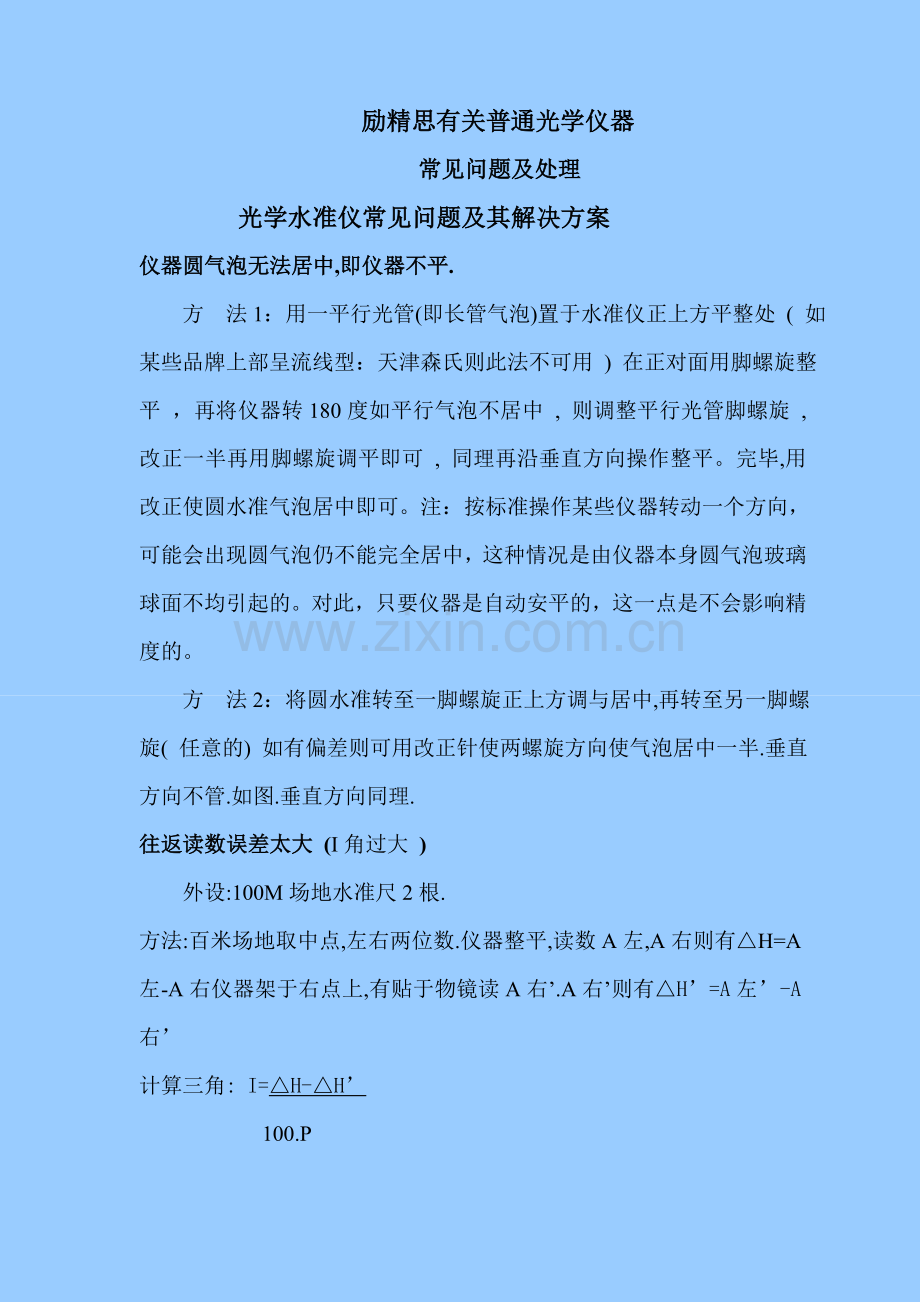

励精思有关普通光学仪器常见问题及处理光学水准仪常见问题及其解决方案仪器圆气泡无法居中,即仪器不平.方 法1：用一平行光管(即长管气泡)置于水准仪正上方平整处 ( 如某些品牌上部呈流线型：天津森氏则此法不可用 ) 在正对面用脚螺旋整平 ，再将仪器转180度如平行气泡不居中 , 则调整平行光管脚螺旋 , 改正一半再用脚螺旋调平即可 , 同理再沿垂直方向操作整平。完毕,用改正使圆水准气泡居中即可。注：按标准操作某些仪器转动一个方向，可能会出现圆气泡仍不能完全居中，这种情况是由仪器本身圆气泡玻璃球面不均引起的。对此，只要仪器是自动安平的，这一点是不会影响精度的。方 法2：将圆水准转至一脚螺旋正上方调与居中,再转至另一脚螺旋( 任意的) 如有偏差则可用改正针使两螺旋方向使气泡居中一半.垂直方向不管.如图.垂直方向同理.往返读数误差太大 (I角过大 ) 外设:100M场地水准尺2根.方法:百米场地取中点,左右两位数.仪器整平,读数A左,A右则有H=A左-A右仪器架于右点上,有贴于物镜读A右.A右则有H=A左-A右计算三角: I=H-H100.PI角偏大则调整十字焦.C打开且镜外.可以看到内有上下左右改正,螺丝先计算出左读数的正确值,然后调整十字丝使中丝居于正确读书,即可. 有光测距仪的常见问题及解决最常见的一点是:光电不同轴选择100米环境,照准棱镜中心,最好是在光线较暗的地方这样可以通过镜头反射看到测距仪发射器的中心点,调节测距仪微动螺旋使该点与棱镜中心重合,再调整十字丝使其与该点重合即可经纬仪常见问题及其解决方案(1) 水平角正倒镜读数相差太大.(2) 垂直角正倒镜数差相差太大.(3) 管气泡正面调平后,转180度就不居中了.(4) 读数窗黑,看不清读数.(5) 不知道垂直角在什么地方读数(6) 仪器望远镜调焦太近了.(7) 对点器对点不准.解决方法:(1) 有两种可能,其一是仪器本身未整平,请试将仪器精确调平.再测试一下如果不能减小误差，则很可能系由仪器本身系统误差引起的(2) 与一同理(3) 可以调整首先将管气泡置于两基座1、2螺丝连线平行整平如图： o ?1 oo再顺时针旋转90度调整螺丝3,如图 ： o 3 o1 o2再同向（顺时针），转90度看管气泡是否水平。如气泡溢出一格，则需要调整。方法：用改正针抽入管气泡右下边的小圆孔，沿顺时针方向松半圈，再将改针取出抽入管气泡右上边的小圆孔，转动改针左右调整（注意只需要把气泡移动至偏移量的一半如图： 调整前 改针调整后 脚螺旋调整后然后用脚螺旋完全整平即可；如还有小偏差请重复上述工作。 （4）请查看反光镜是否打开（在盘左左边或盘右右边）如打开了，请慢慢调整至光路清晰数窗明亮即可。如反光镜有污点，请用镜头纸小心试擦干净。 （5）与水平角的读数一样，都在读数窗内，请用度盘切换键切换（切换键在盘左的右边，或盘右的左边），切换方法：转动手轮即可。 （6）可能是调焦轮内轴间隙太大。建议您送到我们维修站修理，因为这涉及复杂的光路问题。（7）对点不准可能是仪器倾斜原因，请检查仪器是否整平，如还有问题请送到我处维修。
