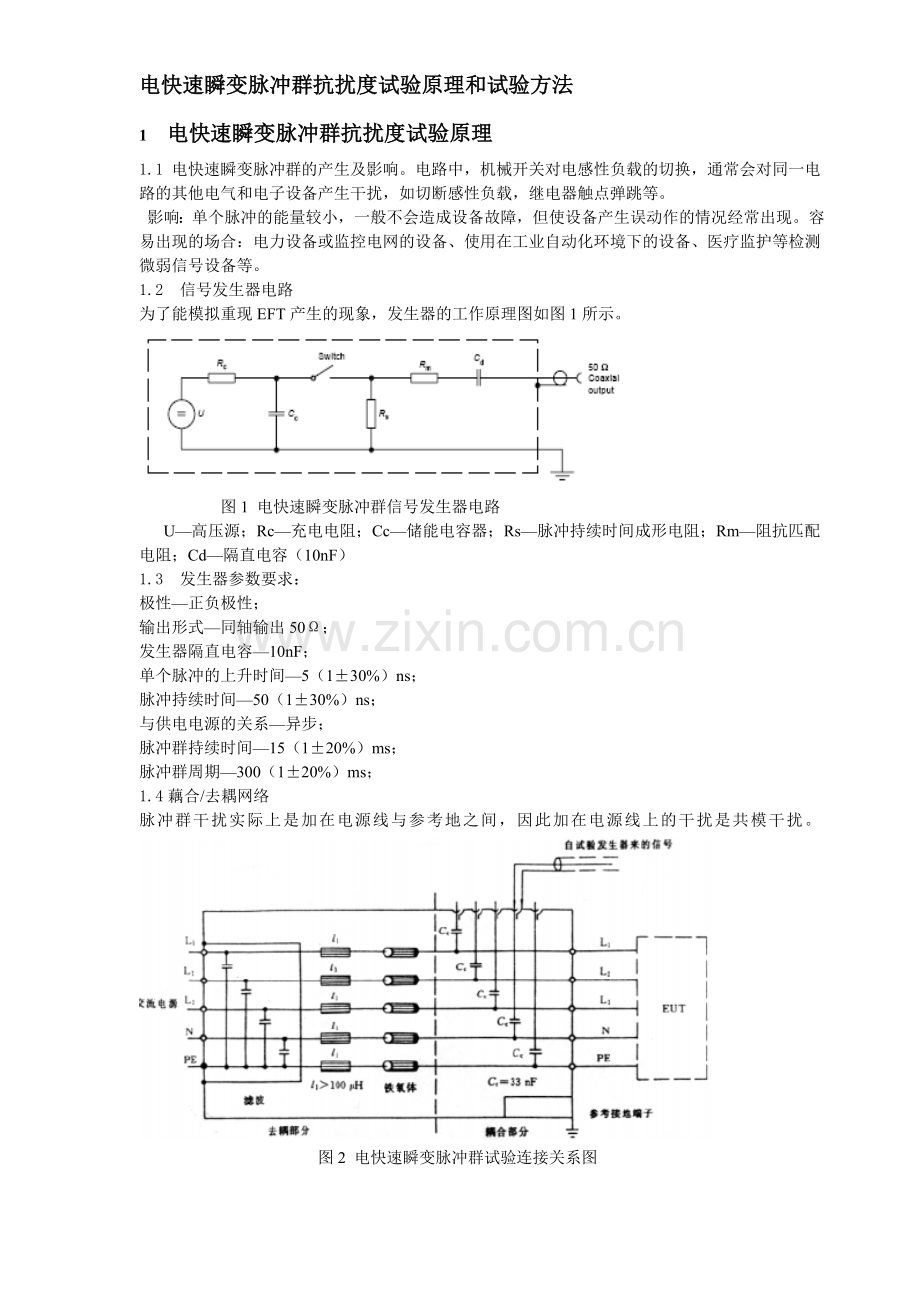

电快速瞬变脉冲群抗扰度试验原理和试验方法
1 电快速瞬变脉冲群抗扰度试验原理
1.1 电快速瞬变脉冲群的产生及影响。电路中，机械开关对电感性负载的切换，通常会对同一电路的其他电气和电子设备产生干扰，如切断感性负载，继电器触点弹跳等。
影响：单个脉冲的能量较小，一般不会造成设备故障，但使设备产生误动作的情况经常出现。容易出现的场合：电力设备或监控电网的设备、使用在工业自动化环境下的设备、医疗监护等检测微弱信号设备等。
1.2 信号发生器电路
为了能模拟重现EFT产生的现象，发生器的工作原理图如图1所示。

图1 电快速瞬变脉冲群信号发生器电路
U—高压源；Rc—充电电阻；Cc—储能电容器；Rs—脉冲持续时间成形电阻；Rm—阻抗匹配电阻；Cd—隔直电容（10nF）
1.3 发生器参数要求：
极性—正负极性；
输出形式—同轴输出50Ω；
发生器隔直电容—10nF；
单个脉冲的上升时间—5（1±30%）ns；
脉冲持续时间—50（1±30%）ns；
与供电电源的关系—异步；
脉冲群持续时间—15（1±20%）ms；
脉冲群周期—300（1±20%）ms；
1.4藕合/去耦网络
脉冲群干扰实际上是加在电源线与参考地之间，因此加在电源线上的干扰是共模干扰。
图2 电快速瞬变脉冲群试验连接关系图
2 电快速瞬变脉冲群信号波形
特点：
脉冲成群出现：15ms
重复频率较高：5kHz
脉冲波形上升时间短：5ns/50ns
单个脉冲的能量较低：0.5kV~4kV
300ms的个数：15 ×10 ^ -3× 5 × 10 ^ 3=75个
快速瞬变脉冲群信号波形如图3所示，快速瞬变脉冲群概略图如图4所示。

图3 快速瞬变脉冲群信号波形

图4 快速瞬变脉冲群概略图
3 试验方法
3.1 试验参数设置
a） 脉冲发生器特性
源阻抗：50Ω
相位：与电源不同步
脉冲频率： 5kHz或10kHz
脉冲上升时间：5ns
脉冲持续时间：50ns
脉冲群持续时间：15ms
脉冲群周期：300ms
b） 试验配置：试验配置连接参照图5所示。

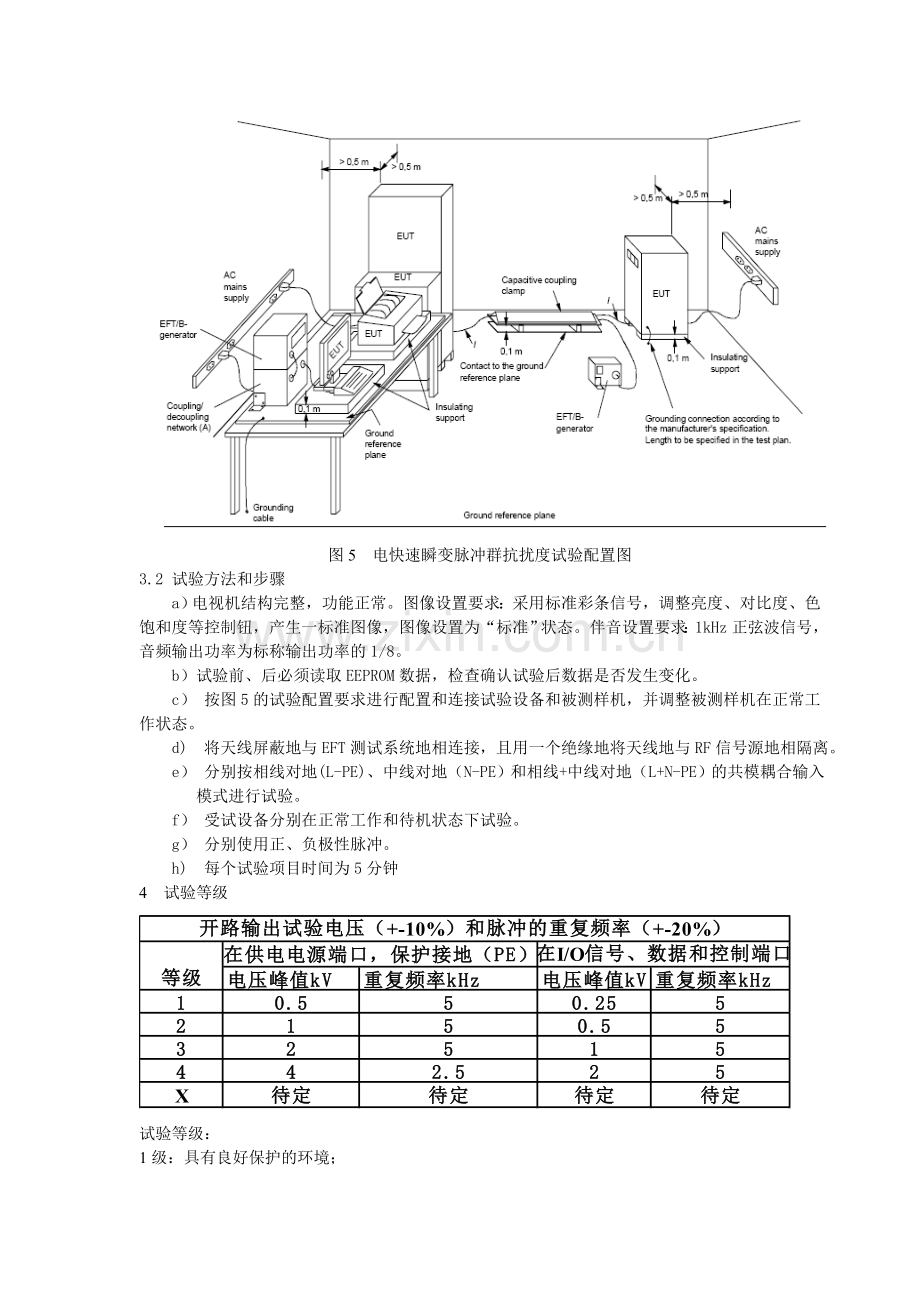

图5 电快速瞬变脉冲群抗扰度试验配置图
3.2 试验方法和步骤
a）电视机结构完整，功能正常。图像设置要求：采用标准彩条信号，调整亮度、对比度、色饱和度等控制钮，产生一标准图像，图像设置为“标准”状态。伴音设置要求：1kHz正弦波信号，音频输出功率为标称输出功率的1/8。
b）试验前、后必须读取EEPROM数据，检查确认试验后数据是否发生变化。
c） 按图5的试验配置要求进行配置和连接试验设备和被测样机，并调整被测样机在正常工作状态。
d) 将天线屏蔽地与EFT测试系统地相连接，且用一个绝缘地将天线地与RF信号源地相隔离。
e） 分别按相线对地(L-PE)、中线对地（N-PE）和相线+中线对地（L+N-PE）的共模耦合输入
模式进行试验。
f） 受试设备分别在正常工作和待机状态下试验。
g） 分别使用正、负极性脉冲。
h) 每个试验项目时间为5分钟
4 试验等级

试验等级：
1级：具有良好保护的环境；
2级：受保护的环境；
3级：典型的工业环境下
4级：严酷的工业环境。
