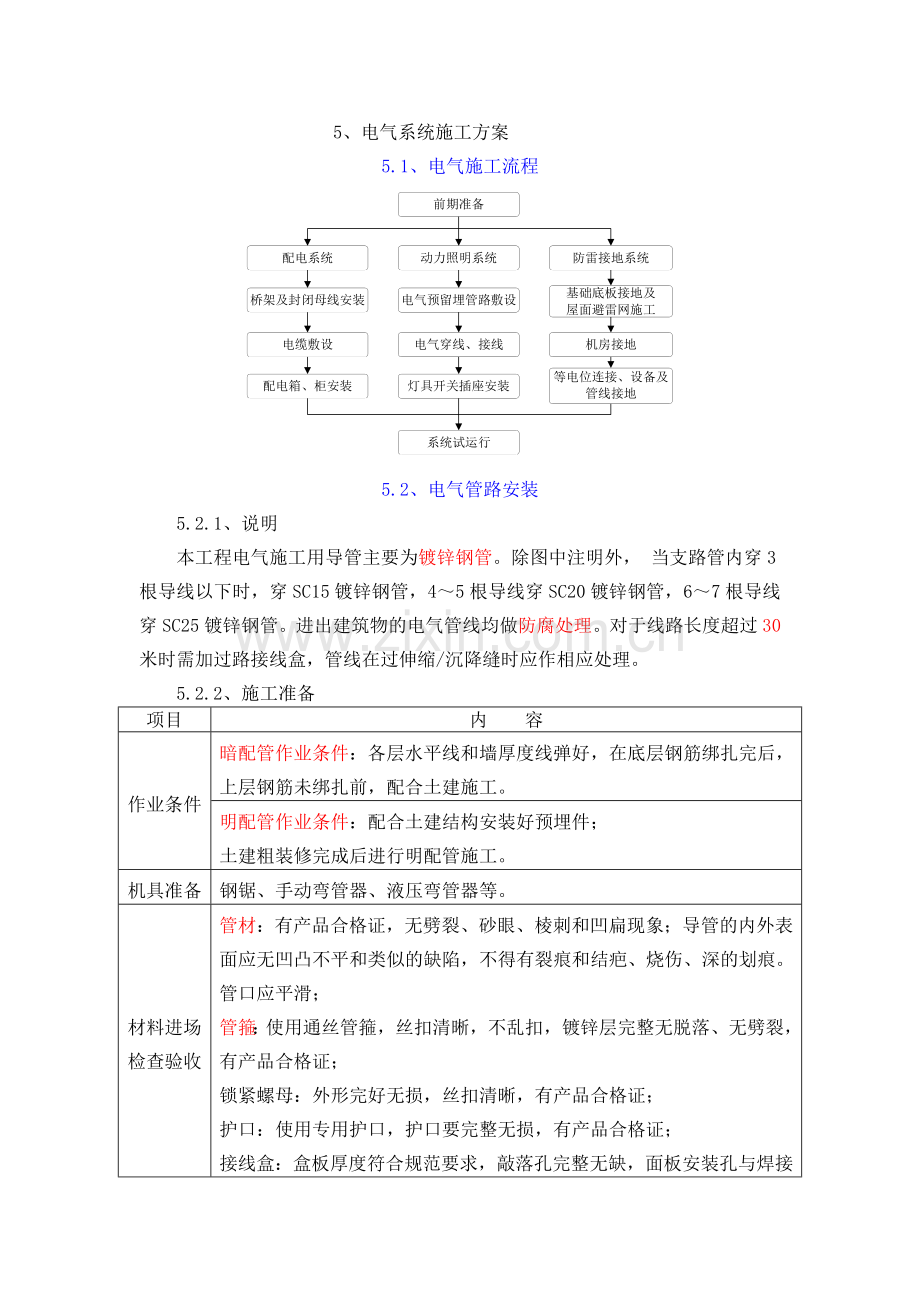

5、 电气系统施工方案
5.1、 电气施工流程

5.2、 电气管路安装
5.2.1、 说明
本工程电气施工用导管主要为镀锌钢管。除图中注明外， 当支路管内穿3根导线以下时，穿SC15镀锌钢管，4～5根导线穿SC20镀锌钢管，6～7根导线穿SC25镀锌钢管。进出建筑物的电气管线均做防腐处理。对于线路长度超过30米时需加过路接线盒，管线在过伸缩/沉降缝时应作相应处理。
5.2.2、 施工准备
项目
内 容
作业条件
暗配管作业条件：各层水平线和墙厚度线弹好，在底层钢筋绑扎完后，上层钢筋未绑扎前，配合土建施工。
明配管作业条件：配合土建结构安装好预埋件；
土建粗装修完成后进行明配管施工。
机具准备
钢锯、手动弯管器、液压弯管器等。
材料进场检查验收
管材：有产品合格证，无劈裂、砂眼、棱刺和凹扁现象；导管的内外表面应无凹凸不平和类似的缺陷，不得有裂痕和结疤、烧伤、深的划痕。管口应平滑；
管箍：使用通丝管箍，丝扣清晰，不乱扣，镀锌层完整无脱落、无劈裂，有产品合格证；
锁紧螺母：外形完好无损，丝扣清晰，有产品合格证；
护口：使用专用护口，护口要完整无损，有产品合格证；
接线盒：盒板厚度符合规范要求，敲落孔完整无缺，面板安装孔与焊接脚齐全，有产品合格证。
5.2.3、 施工工艺
5.2.3.1、 工艺流程说明
安装步骤
做法说明
管材及支吊架预置加工
管道切割：选用钢锯或砂轮切割机切管，切管的长度要测量准确，管子断口处应平齐不歪斜，将管口上的毛刺用半圆锉处理光滑，再将管内的铁屑处理干净。
管道套丝：采用套丝板、套管机，根据管外径选择相应的板牙，将管子用台虎钳或压力钳固定，再把绞板套在管端，先慢慢用力，套上扣后再均匀用力，套几扣及时用毛刷涂抹机油，保证丝扣完整不断扣、乱扣。
钢管弯曲：大于φ32的钢管须采用液压煨管机弯制，φ25以下的钢管采用手动煨管器弯制。钢管弯曲处不能出现凹凸和裂缝。
支吊架制作：根据图纸中管路规格选择吊杆的直径,如设计无要求,一般吊杆的直径不小于φ8,吊杆应进行防腐处理。根据土建吊顶标高至顶板的距离确定吊杆的截取长度。吊杆与顶板用内（膨）胀螺栓固定。
箱盒及支吊架安装
测定盒箱位置：根据设计图要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找平，线坠找正，标出盒箱位置。
固定盒箱：暗配管时，固定盒、箱要求平整牢固，坐标正确；明配管时，在进盒箱100～150mm处加稳固支架，将管固定在支架上，盒箱安装应牢固平整，开孔整齐并与管径相吻合。
固定支吊架：固定点的间距应均匀，固定点与终端、转弯中点、电气器具或接线盒边缘的距离为300mm，固定点之间的最大距离应满足规范要求。根据测定的盒箱位置，弹出管路的垂直、水平方向线。
管路敷设
钢管采用丝接和套管连接,套管可购成品,也可用大一级管径的管加工制作,套管内径与连接管外径应吻合。管路采用套管连接时,套管长度不小于管外径的2.2倍,管口应对准在套管中心。管路进箱、盒时，箱、盒开孔应整齐并与管径相吻合, 用锁紧螺母固定牢固。管子进入箱盒螺纹应外露2～3扣。 要求一管一孔,不得开长孔。如用定型的盒,其敲落孔大而管径小时,可用铁皮垫圈垫严,不得露洞。吊顶内管与盒的连接,盒内外应用锁紧螺母固定,严禁进行焊接固定。
管路在混凝土墙内预埋时，对于从楼地面内引出的管路,应在土建楼层放线后及时检查,对超出墙体线的管路,要及时进行处理，如果是根部超出,必须进行剔凿然后重新接管,如果是上部超出墙体线只需将其扳正,但要注意不能用力过猛,避免管路拆断或变形。对于从墙上箱盒向外引的管路,必须从木套箱或聚苯板中引出,并连接牢固紧密。为了避免混凝土浇捣时的冲击,竖向管路应沿竖筋绑扎固定,横向管路沿水平筋固定,并绑扎在水平筋的下侧。需要进入楼板的管路伸出墙体后与钢筋固定,管口必须封堵严密,可以采用管堵封堵或将管折回头并绑扎的办法。
管路沿墙、顶板敷设固定时,确定固定位置,钻孔放入塑料胀管,待管固定时,先将管卡的一端螺丝拧进一半,然后将管敷于管卡内,再将管卡用螺丝拧牢。
管路在吊顶内距顶板一定距离敷设固定时,应先根据敷设管子的大小选择合适的抱式管卡,将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。管子入盒时,盒口内外用锁紧螺母固定,管口露出盒内不小于5mm,盒内管口露出锁紧螺母的丝扣为2～3扣。两根以上管入盒要长短一致,间距均匀,排列整齐,管口不能与敲落孔焊接。
吊顶内配管在20mm以下的可利用吊顶内轻钢龙骨固定,当需要在主龙骨上开孔时,应采用相应孔径的开孔工具,严禁用电、气焊切割轻钢龙骨的任何部位。
电气管路敷设时有下列情况时须加装接线盒：直线段超过30m；有一个转弯且超过20m；有两个转弯且超过15m。
管路接地
钢管连接时需做专用跨接地线，管路的接地采用专用接地卡与接地线，接地线宜采用大于4mm2的多股铜芯软线。
管道穿防火墙和伸缩缝处理
管道穿防火墙时应采用专用防火材料封堵；穿伸缩沉降缝时要使用金属软管做过渡，施工时要做好线路接地。
5.2.3.2、 关键安装节点做法图示
（1） 管路敷设：
分类
示意图
效果图
成排管明敷设

单根管明敷设

单根管暗敷设

符号说明：
1-膨胀螺栓；2-吊杆；3-U形管卡；4-钢管；5-螺母；6-垫圈；7-角钢支架；8-接线盒；9-接地线；10-接地卡；11-楼板；12-模板；13-根母；14-自攻螺丝；15-护口
（2） 设备（电动机）电源管路接引：
示意图
效果图

符号说明：
1-电动机接线盒；2-接线箱连接器；3-金属软管；4-接地卡；5-混合连接器；6-接地线
文字注解：
钢管与设备连接时，电线、电缆与设备的连接采用金属软管。对室外或室内潮湿场所，则采用包塑金属软管。金属软管的长度在照明工程中不得超过1.2m，动力工程中不得超过0.8m。金属软管与钢制电线管、各类箱盒连接时，均应采用其配套的管接头附件。
