家庭组网装维培训V1教学提纲.pptx

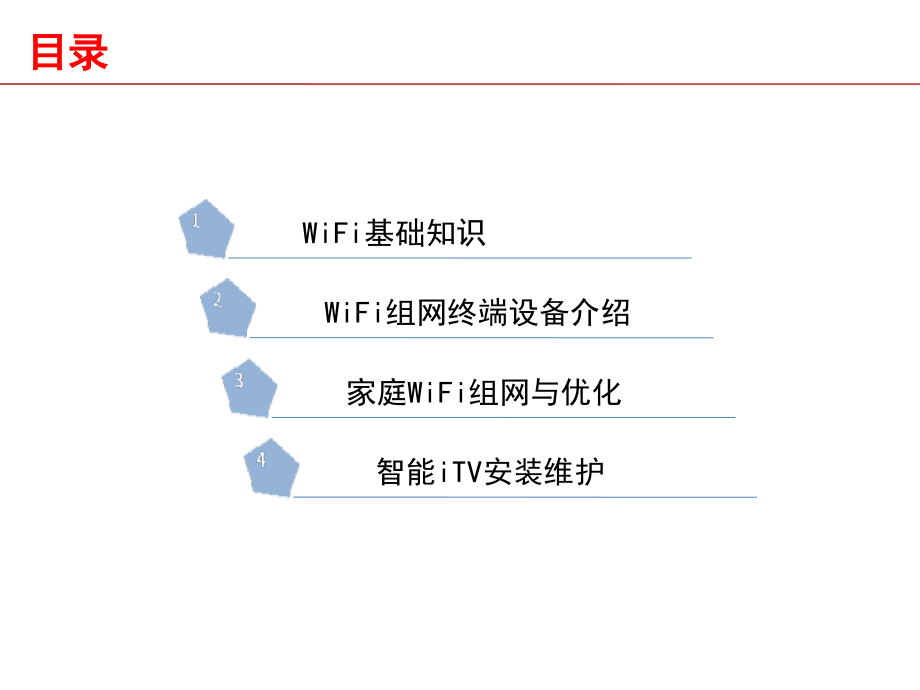

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,2014-11-10,#,家庭组网装维培训,2024年12月19日,目录,1,2,3,4,WiFi,基础知识,WiFi,组网终端设备介绍,家庭,WiFi,组网与优化,智能,iTV,安装维护,WiFi,基础知识,1,WiFi,基础知识,主要概念,通信协议与标准,无线组网方式,漫游技术,无线网络安全,无线组网的优缺点,WiFi,基础知识,-,主要概念,WLAN-,Wireless Local Area Networks,（无线局域网）,以无线信道作为传输媒介的计算机局域网，是有线联网方式的重要补充和延伸。,灵活性、移动性、易扩展、安装便捷。,WiFi-,Wireless-Fidelity,（无线保真）,WiFi,基础知识,-,主要概念,无线网络在无线局域网的范畴是指“无线相容性认证”，实质上是一种商业认证，同时也是一种无线联网技术，是通过无线电波来连网。,WiFi,是实现,WLAN,的一种技术。,桥接与路由,桥接是数据链路层概念，路由是网络层概念。,数据接收与转发。,具体,7,层,功能与连接方式,典型设备,应用层,Application,网络服务与使用者应用程序间的一个接口,表示层,Presentation,数据表示、数据安全、数据压缩,会话层,Session,建立、管理和终止会话,传输层,Transport,用一个寻址机制来标识一个特定的应用程序（端口号）,网络层,Network,基于网络层地址（,IP,地址）进行不同网络系统间的路径选择,路由器,数据链路层,Data Link,在物理层上建立、撤销、标识逻辑链接和链路复用 以及差错校验等功能。通过使用接收系统的硬件地址或物理地址来寻址,网桥、交换机、网卡,物理层,Physical,建立、维护和取消物理连接,光纤、同轴电缆、,双绞线、中继器和集线器,OSI,七层模型,WiFi,基础知识,-,主要概念,无线信道,信道就是两点之间用于收发信号的单向或双向通路。,无线信道就是常说的无线的“频段（,Channel,）”，是以无线信号作为传输媒体的数据信号传送通道。,无线信道不是独享的，是所有使用相同频段的,AP,共享的。,相同信道上工作的,AP,会降低吞吐率。,WiFi,基础知识,-,主要概念,无线信道,2.4GHz,信道分布,每个信道的带宽是,22MHz,，不同国家能够使用的信道不一样，中国,1-13,；美国：,1-11,；日本：,1-14,。,只有,3,个互补重叠的信道：,1,，,6,，,11,（或者,2,，,7,，,12,）,22MHz,WiFi,基础知识,-,主要概念,无线信道,5GHz,信道分布,不同国家能够使用的,5GHz,频段很不相同，因此,802.11a,信道更为零散。,每信道占用,20MHz,频带带宽。,有,5,个互补重叠的信道：,149,，,153,，,157,，,161,，,165,。,无线信道规划,WiFi,基础知识,-,主要概念,SSID-,Service Set Identifier,（服务集标识）,WiFi,基础知识,-,主要概念,区分不同,WLAN,服务单元的标识。,SSID,是一个统称，不同的组网方式，,SSID,有不同的称呼：,ESSID-Extend Service Set Identifier,BSSID-Basic Service Set Identifier,IBSSID-Independent Basic Service Set Identifier,SSID,通常由,AP,广播出来，不同的,AP,可以使用相同的,SSID,。,最大,32,个字符，可以是任何字符。,WiFi,基础知识,1,WiFi,基础知识,主要概念,通信协议与标准,无线组网方式,漫游技术,无线网络安全,无线组网的优缺点,WiFi,基础知识,-,通信协议与标准,IEEE 802.11,主要标准,IEEE802.11a,IEEE802.11b,IEEE802.11g,IEEE802.11n,工作频段,5.8GHz,2.4GHz,2.4GHz,2.4GHz/5.8GHz,采用技术,OFDM,DSSS,CCK/DSSS/OFDM,MIMO/OFDM,调制方式,BPSK/QPSK,16QAM/64QAM,CCK/DSSS,BPSK/QPSK,16QAM/64QAM,BPSK/QPSK,16QAM/64QAM,数据速率,6,、,9,、,12,、,18,、,24,、,36,、,48,、,54Mbps,1,、,2,、,5.5,、,11Mbps,6,、,9,、,12,、,18,、,24,、,36,、,48,、,54Mbps,108Mbps,320-600Mbps,信道间隔,20MHz,22MHz,22MHz,安全机制,WEP/WPA/WPA2/WAPI,WEP/WPA/WPA2/WAPI,WEP/WPA/WPA2/WAPI,WPA2/WAPI,WiFi,基础知识,-,通信协议与标准,1Mbps,2Mbps,11Mbps,22Mbps,54Mbps,300Mbps,IEEE 802.11,IEEE 802.11b,IEEE 802.11g,IEEE 802.11n,IEEE 802.11n,IEEE 802.11a,2.4GHz,5GHz,IEEE 802.11,标准的速率与频段,2009,2009,1999,2003,1999,1997,WiFi,基础知识,1,WiFi,基础知识,主要概念,通信协议与标准,无线组网方式,漫游技术,无线网络安全,无线组网的优缺点,WiFi,基础知识,-,无线组网方式,WLAN,组网方式,对等模式（,Ad-Hoc,）,基本结构模式（,Infrastruncture,）,AP,模式（,Access Point,）,无线网桥模式（,Wireless Bridge,）,无线中继模式（,Wireless Repeater,）,WiFi,基础知识,-,无线组网方式,对等模式（,Ad-Hoc,）,IBSS,（,Independent Basic Service Set,）独立基本服务集。,没有中心设备,各个设备自发组网,设备之间是对等的,直接点对点之间传送数据，不需要转发,部署简单方便,蓝牙连接,WiFi,基础知识,-,无线组网方式,基本结构模式（,Infrastructure,）,必须有一个,AP,负责接入站点,AP,是网络的中心，可以管理接入站点,站点数据都需要经过,AP,转发,每个,AP,组成一个,BSS,接入控制,认证与计费,数据转发,AP,模式,:AP,有线上连，无线下连,家庭无线路由器,WiFi,基础知识,-,无线组网方式,常见,WiFi,组网图,WiFi,基础知识,1,WiFi,基础知识,主要概念,通信协议与标准,无线组网方式,漫游技术,无线网络安全,无线组网的优缺点,WiFi,基础知识,-,漫游技术,漫游是指客户端将关联关系从一个,AP,切换到另一个,AP,，而让无线连接能够保持的过程。,漫游必须满足的条件是信号连续覆盖，,AP,配置为使用互不重叠的不同信道，这确保客户端在接收附近,AP,的信号时不受来自其他,AP,的信号干扰。,注意：漫游过程完全是由无线客户端驱动程序驱动的，而不是,AP,驱动的。,WiFi,基础知识,-,漫游技术,客户端漫游过程,在位置,A,，客户端可以从,AP1,那里收到清晰的信号，因此它保持同该,AP,的关联。,当客户端向位置,B,移动时，他发现,AP1,的信号不再是最优的。在移动的过程中，客户端查找更好的,AP,进行关联。,客户端到达位置,C,时，判断有,AP2,的信号更优，因此切换关联。,客户端切换关联时，先删除原有的关联，然后再向新的,AP,发起关联请求。,WiFi,基础知识,-,漫游技术,漫游的分类,二级漫游,在同一个子网内的,AP,间漫游。,三级漫游,在不同子网内的,AP,间漫游。,WiFi,基础知识,-,无线网络安全,1,WiFi,基础知识,主要概念,通信协议与标准,无线组网方式,漫游技术,无线网络安全,无线组网的优缺点,无线信号在空中传播，没有有线线缆的限制，信号可接收范围内的客户端都可以接入到无线网络中，都可能对无线网络构成安全隐患。,加密算法，,WEP,、,WPA/WPA2,WAPI,PORTAL,认证,WiFi,基础知识,WiFi,基础知识,1,WiFi,基础知识,主要概念,通信协议与标准,无线组网方式,漫游技术,无线网络安全,无线组网的优缺点,WiFi,组网优点,无须布放线缆，组网快，施工方便快捷,安装成本低,可扩展性好,移动性好，易实现漫游,需求,WiFi,组网缺点,难以提供较好的,QoS,保证，稳定性受周围环境影响大,可提供的带宽比有线方式低,安全性不及有线网络,WiFi,基础知识,-,无线网络的优缺点,目录,2,WiFi,组网终端设备介绍,AP,无线路由器,电力猫,WiFi,放大器,AP,（,Access Point,）,AP,提供无线客户端对有线局域网之间相互的访问和通信。,AP,相当于有线网络环境中的集线器，将各个无线终端统一连接起来进行数据交换。,每个,AP,形成一个基础服务集（,BSS,）。,WiFi,组网终端设备介绍,-AP,目录,2,WiFi,组网终端设备介绍,AP,无线路由器,电力猫,WiFi,放大器,WiFi,组网终端设备介绍,-,无线路由器,无线路由器（,Wireless Router,）,无线路由器是应用于用户上网、带有无线覆盖功能的路由器，相当于无线,AP,与宽带路由器组合的终端。,无线路由器可以看作一个转发器，将家中墙上接出的宽带网络信号通过天线转发给附近的无线网络设备（笔记本电脑、支持,wifi,的手机等等）。,目录,2,WiFi,组网终端设备介绍,AP,无线路由器,电力猫,WiFi,放大器,WiFi,组网终端设备介绍,-,电力猫,电力线通信（,Power Line Communication,，英文简称,PLC,）,电力线通信调制解调器，通常称电力猫,利用电力线传输数据和媒体信号的一种通信方式。该技术是把载有信息的高频加载于电流然后用电线传输，接收信息的适配器再把高频从电流中分离出来并传送到计算机以实现信息传递。,电力猫具有即插即用的特点，主要功能是实现网络的有线延伸。,目录,2,WiFi,组网终端设备介绍,AP,无线路由器,电力猫,WiFi,放大器,WiFi,组网终端设备介绍,-WiFi,放大器,3.WIFI,放大器使用,WIFI,放大器主要用于解决用户室内使用多个空气开关导致无法使用电力猫的场景，,WIFI,放大器使用需要无线路由器具备,WPS,功能。,使用方法：,1.,将,WIFI,放大器插到无线路由器附近电源插座。,2.,按下无线路由器的,WPS,无线对码键。,3.,然后按住,WIFI,放大器的无线对码键,2,秒钟放开，,WIFI,放大器的信号灯开始闪烁，等信号灯常亮即完成,WIFI,放大器设置。,4.,此时可以将,WIFI,放大器拨出，移到有无线路由器无线信号且,WIFI,放大器无线信号可以覆盖需求点的位置。,目录,3,家庭,WiFi,组网与优化,家庭,WiFi,组网与优化的主要步骤,1,2,房家庭组网,3,4,房家庭组网,别墅家庭组网,家庭,WiFi,组网与优化,-,主要步骤,一、,了解现场组网情况,了解现场网络情况，包括,modem,位置，有无路由器、有无无线接入点及位置。绘制组网示意图，将网络设备在组网示意图上标记出来。,二、,了解用户家庭组网服务需求,向用户了解网络需求，包括位置点、有线,/,无线接入方式，将用户需求在第一个组网示意图中记录下来或用文字描述。,家庭,WiFi,组网与优化,-,主要步骤,三、设计优化方案并与用户确认实施组网优化,四、组网优化后复测,组网优化完成后，使用,WIFI,分析仪及,Speedtest,软件按照优化前步骤对室内各区域进行测试，并将测试结果记录到交付确认表对应位置。,五、向用户说明优化结果,向用户说明组网前后方案及测试结果，突出网络优化的效果，如增加了网络覆盖区域、提高了网络信号强度、提高了宽带速率等。,目录,3,家庭,WiFi,组网与优化,家庭,WiFi,组网与优化的主要步骤,1,2,房家庭组网,3,4,房家庭组网,别墅家庭组网,家庭,WiFi,组网与优化,-1,2,房家庭组网,特点,房屋面积小。,室内房间少，因此墙壁及其他阻隔物少。,用户需求简单。,用户对终端价格较敏感。,组网方案,尽量在室内中央位置放置,AP,，一般直接使用带无线路由功能的,modem,或一个无线路由器。,家庭,WiFi,组网与优化,-1,2,房家庭组网,目录,3,家庭,WiFi,组网与优化,家庭,WiFi,组网与优化的主要步骤,1,2,房家庭组网,3,4,房家庭组网,别墅家庭组网,家庭,WiFi,组网与优化,-3,4,房家庭组网,特点,房屋面积较大。,室内房间多，因此墙壁及其他阻隔物较多，对无线信号稳定性影响较大。,用户需求较为复杂，需要多点多智能终端接入。,用户对终端价格不太敏感。,组网方案,充分利用室内原有网络线路进行不同空间的网络延伸。,使用电力猫实现网络的有线延伸。,在单个,AP,无法覆盖室内全部面积时，选择距离相对较远的两个或多个位置布放。,使用,WDS,模式或者,WiFi,放大器实现网络无线延伸。,家庭,WiFi,组网与优化,-3,4,房家庭组网,目录,3,家庭,WiFi,组网与优化,家庭,WiFi,组网与优化的主要步骤,1,2,房家庭组网,3,4,房家庭组网,别墅家庭组网,家庭,WiFi,组网与优化,-,别墅家庭组网,特点,房屋面积大，且较多涉及多层建筑，楼层间无线信号衰减大。,室内房间较大，因此墙壁及其他阻隔物较多，对无线信号稳定性影响较大。,用户需求复杂。,用户对终端价格基本不敏感。,组网方案,采用分层覆盖的方式。,每个楼层参照,3,4,房的组网方案实施，其中电力猫可实现跨楼层有线延伸。,使用,WDS,模式或者,WiFi,放大器实现网络无线延伸，弥补电力猫缺点。,家庭,WiFi,组网与优化,-,别墅家庭组网,家庭,WiFi,组网与优化,练习与讨论：,用户需要在客厅使用,iTV,，在所有房间使用无线网络。,目录,4,智能,iTV,安装维护,智能,iTV,机顶盒简介,智能,iTV,安装调测,智能,iTV,常见故障处理,智能机顶盒性能,主要规格,EC6108V8,（广东,IPTV,版悦盒）,OS,Android 4.2,芯片,Hi3719C,CPU,ARM Cortex A9,双核,1.2GHz,，,7500DMIPS,GPU,四核,GPU,内存,1GB DDR3,Flash,4GB,Wi-Fi,802.11b/g/n,1x1,2.4G,解码能力,H264/MPEG2/MPEG4/AVS+/Real/VC1/Divx/VP6/VP8,，,1080p60fps,解码,编码能力,H.264 1080P30fps,编码,音视频输出,1*HDMI 1.4,，,1*Mini AV,（,3,合,1,输出）,SPDIF,输出,1*Optical for SPDIF,USB,2*USB 2.0,以太网口,10/100M LAN,SD,卡接口,支持,Micro SD,卡接口,电源输入,12V/1A,尺寸,13013025mm,遥控器,红外遥控器（可选体感空鼠遥控器）,第一批：华为,EC6108V8,支持全高清（,1080P,）、,3,D,蓝光视频的播放,支持大型,3D,游戏,灵敏的,WiFi,接收能力,适用广东,IPTV,的机顶盒：,智能机顶盒：华为,智能机顶盒,VS,功能机顶盒,智能机顶盒,功能机顶盒,Android,系统,操作系统,Linux,系统,连接网络,Wi-Fi,、网线,网线,(WiFi,需外接模块,),HDMI,线、,AV,线,HDMI,线、,AV,线,连接电视,下载应用,支持应用下载,不支持应用下载,硬件配置,配置高，,CPU,双核,配置低，,CPU,单核,硬件接口,支持,USB,接口,支持,USB,接口,遥控器,红外、空鼠、鼠标等,红外,多屏互动,支持,支持,*智能机顶盒的性能更高，软件产业链更丰富，后续业务发展空间更大,VS,目录,4,智能,iTV,安装维护,智能,iTV,机顶盒简介,智能,iTV,安装调测,智能,iTV,常见故障处理,智能机顶盒接口连接示意图,*也可选择无线网络进行连接,广东,IPTV,机顶盒网络连接方式（,1/3,）,广东,IPTV,平台做了城域网,AB,平面整合，故机顶盒支持,2,种方式接入,IPTV,平台：,专网接入（,IPTV PPPoE,拨号）,在机顶盒输入,IPTV PPPoE,帐号，拨号接入,IPTV,平台，但机顶盒只能访问,IPTV,域内设备，不能访问其他互联网内容。,互联网接入（,DHCP,或路由方式）,机顶盒,DHCP,方式连接已上互联网的路由器，通过互联网接入,IPTV,平台，机顶盒既能访问,IPTV,域内设备，也能访问互联网内容，但该方式会占用用户上网带宽。,广东,IPTV,机顶盒网络连接方式（,2/3,）,双口,Modem+PPPoE,接入,使用电信双口,Modem,拨号上网，机顶盒通过网线连接双口,Modem,的,iTV,口，使用,PPPoE,方式拨号连接网络。,机顶盒通过网线连接双口,Modem,的,iTV,端口，通过,PPPoE,方式连接。,广东,IPTV,机顶盒网络连接方式（,3/3,）,互联网接入（推荐）,机顶盒连接路由器，通过,DHCP,或静态,IP,方式设置,IP,，路由器通过网线与,Modem,连接。,PC,、机顶盒等终端通过路由器使用上网和,iTV,业务。,安装步骤,01,02,03,连接电视,使用,HDMI,高清线或者,AV,复合视频线连接电视。,建议：用,HDMI,线连接，体验高清内容。,连接网络,有线接入：开机前请插入网线（,推荐，确保播放质量,）。,无线接入：开机后请选可用,Wi-Fi,热点并输入密码。,开机,接通电源，自动开机，在浏览完欢迎使用页面后，按“确定”键。,04,05,网络配置,根据用户家中带宽情况选择公网或专网接入。,完成网络的配置。,帐号配置,网络连接成功后，请根据提示输入,iTV,业务帐号及密码,安装步骤,-,网络配置,机顶盒开机，检测到有网线则采用有线接入，若没有网线接入，则选用无线接入方式。,采用两种入网方式：,公网接入（,DHCP,、静态,IP,）,-,有线或无线,DHCP,方式：默认采用,DHCP,直接连接网络；,静态,IP,方式：在设置页面中，设置,IP,地址、子网掩码、网关和,DNS,服务器地址；,专网接入（,PPPoE,拨号）,-,只能有线,在设置页面中，输入,163,拨号账号及密码；,输入用户业务账号、密码；,机顶盒自动重启；,网络配置成功。,安装步骤,-,网络配置,-,公网接入（,1/2,）,无线网络配置（,DHCP,）,安装步骤,-,网络配置,-,公网接入（,2/2,）,无线网络配置（静态,IP,）,安装步骤,-,网络配置,-,专网接入,专网接入,PPPoE,拨号,安装步骤,-,业务账号配置,01,02,网络配置成功后，需要配置,iTV,业务账号。,账号确认,对用户输入的,iTV,业务账号和密码进行鉴权认证。,账号配置完成，可正常使用,iTV,业务。,业务账号配置,在账号密码输入框中输入业务办理单上的,iTV,业务账号和密码。,密码为,888888,。,移机与更换机顶盒,公网接入,专网接入,移机,无需解绑机顶盒，直接移机,或参考专网方式,1,、机顶盒恢复出厂。,2,、解绑机顶盒。,3,、输入移机后提供的,iTV,帐号。,更换新机顶盒,1,、原机顶盒恢复出厂。,2,、解绑原机顶盒。,3,、绑定新机顶盒。,1,、原机顶盒恢复出厂。,2,、解绑原机顶盒。,3,、绑定新机顶盒。,移机,若为公网接入，则无需解绑原机顶盒，可直接移机使用；,若为专网接入，则需解绑原机顶盒，方可移机使用；,更换机顶盒,原机顶盒额恢复出厂设置；,无论是公网接入还是专网接入，都需要先解绑原机顶盒；,绑定新机顶盒。,目录,4,智能,iTV,安装维护,智能,iTV,机顶盒简介,智能,iTV,安装调测,智能,iTV,常见故障处理,常见故障,1,01,02,开机无法连接,PPPoe,拨号失败,开机无法连接,有线：检查网线以及路由器、机顶盒、,modem,的连接是否正常；,无线：检查路由器的网络连接是否正常,PPPoe,拨号失败,进入“设置”菜单，进入“网络设置”，寻则网络监测；,检查机顶盒的有线或无线连接。,智能机顶盒的故障处理方式基本与功能机顶盒一致。,常见故障,2,03,04,常见的故障处理方式,PPPOE,用户名密码错误,EPG,无法打开或网络无法连接,PPPoe,用户名密码错误,按遥控器“设置”键进入设置。,进入网络连接，选择,PPPoe,连接方式；,检查输入的,IPTV,账号是否与客户确认单上的一致。,EPG,无法打开或网络无法连接,进入“设置”菜单，进入“网络设置”，寻则网络检测；,检查机顶盒的有线或无线连接。,常见故障,3,05,06,机顶盒验证失败,输入账号密码验证后，若出现“机顶盒验证失败”的字，建议拨打,10000,号热线电话。,常见的故障处理方式,IPTV,账号及密码错误,IPTV,账号及密码错误,系统提示用户不存在或用户帐号、密码错误，返回到用户登录页面，重新输入业务账号和密码。,机顶盒验证失败,常见故障,4,07,08,音视频播放卡顿，图像出现马赛克,无线连接：减少家庭网关与机顶盒的障碍物和距离；若仍无法正常播放，请尝试改为有线连接方式；,停止,BT,等消耗网络带宽的下载软件；,进入设置,-,网络检测页面，进行网络测速，若速率少于,12M,，请联系,10000,号热线电话；,音视频不同步，有图像没声音或有声音没图像,如遇部分节目问题：致电,10000,号；,如遇全部节目问题：通过更换新的音视频线（,AV,线、,S,端子线或,HDMI,线）检查线路问题；通过更换机顶盒、电视机或电视机音视频端口检查端口存在的问题；,谢 谢！,实操,一、,无线,网络信号测试与宽带测速,二、组网终端安装调测,三、家庭,WIFI,组网方案设计与实施,实操,-,无线网络信号测试与宽带测速,在,PDA,的信通市场下载安装,WIFI,分析仪,及,Speedtest,测速软件,。,使用,WIFI,分析仪及,Speedtest,软件测试室内各区域的无线网络信号强度及宽带速率,。,实操,-,组网终端安装调测（无线路由器）,无线路由器硬件连接,以,TP-LINK WR2041N,为例,实操,-,组网终端安装调测（无线路由器）,建立正确的网络配置,本路由器默认,LAN,口,IP,地址是,192.168.1.1,，默认子网掩码是,255.255.255.0,。,1.,自动获取,IP,（常用）,在电脑网络连接属性窗口的“常规”项下分别选择,自动获得,IP,地址,、,自动获得,DNS,服务器地址,。,实操,-,组网终端安装调测（无线路由器）,2.,手动设置,IP,在电脑网络连接属性窗口的“常规”项下选择,使用下面的,IP,地址,，依次输入,IP,地址：,192.168.1.x,（,x,可取,2-254,之间任意值）,子网掩码：,255.255.255.0,默认网关：,192.168.1.1,DNS,服务器可填写默认网关,IP,实操,-,组网终端安装调测（无线路由器）,打开电脑浏览器，在地址栏中输入路由器的,IP,地址：,192.168.1.1,，输入用户名和密码（用户名和密码的出厂默认值均为,admin,），点击确定按钮，进入路由器的管理界面。页面会显示设置向导。,PPPoE,：路由器拨号,动态,IP,：路由器自动获取,IP,地址,实操,-,组网终端安装调测（无线路由器）,让路由器自动选择上网方式（推荐）,选择该选项后，路由器会自动判断上网类型，然后跳到相应上网方式的设置页面。为了保证路由器能够准确判断上网类型，请保证路由器已正确连接。,动态,IP,一般上级为,DHCP,模式终端时选择。,使用要求用户名和密码的,ADSL,虚拟拨号方式（,PPPoE,）,如果上网方式为,PPPoE,，即,ADSL,虚拟拨号方式，输入宽带帐号和密码。,实操,-,组网终端安装调测（无线路由器）,无线网络设置,设置,SSID,、密码。,实操,-,组网终端安装调测（无线路由器）,设置完成。,注意：路由器,IP,地址的冲突问题。,实操,-,组网终端安装调测（无线路由器）,无线路由器的无线桥接设置,一、中心无线路由器,B,设置,登陆无线路由器设置,B,管理界面，在无线设置,-,基本设置中设置“,SSID,号”、“信道”。,（必须为固定信道）,实操,-,组网终端安装调测（无线路由器）,无线路由器的无线桥接设置,在“,无线设置,”,“,无线安全设置,”中设置无线信号加密信息,实操,-,组网终端安装调测（无线路由器）,无线路由器的无线桥接设置,二、无线路由器,A,设置。,1.,修改,LAN,口,IP,地址。在网络参数,-LAN,口设置中，修改,IP,地址和,B,路由器不同（防止,IP,地址冲突），如,192.168.1.2,，保存，路由器会自动重启。,2.,启用,WDS,功能。重启完毕后，用更改后的,LAN,口,IP,地址重新登陆无线路由器,A,，在无线设置,-,基本设置中勾选“开启,WDS,”。,将信道设置成与,B,路由器信道相同。,实操,-,组网终端安装调测（无线路由器）,无线路由器的无线桥接设置,3.WDS,设置。点击“扫描”，搜索周围无线信号。,在扫描到的信号列表中选择,B,路由器,SSID,号，如下图中,TP-LINK_841_B,点击“连接”,实操,-,组网终端安装调测（无线路由器）,无线路由器的无线桥接设置,4.,关闭,DHCP,服务器,。在,DHCP,服务器中，选择“,不启用,”，“,保存”,，重启路由器。,实操,-,组网终端安装调测（电力猫）,1,连接线路，注册设备。,常见,HyFi,设备使用拓扑如图。,首先把前端网线,接到,TL-H18R,的,WAN,口，电脑通过有线方式连接到,TL-H18R,或者,TL-H18E,的,LAN,口。,物理连接完成后，将,TL-H18R,和,TL-H18E,插入电源。为实现,TL-H18E,与,TL-H18R,搭配使用，拓展无线网络的目的，需要首先对,TL-H18E,进行注册。具体注册方法如下：,在通电情况下，两分钟内。分别按下,TL-H18R,和需要注册的,TL-H18E,上的,Config,按钮,0.13,秒，待两者的指示灯由闪烁变为常亮时，即完成设备的注册。,以,TL-H18R&TL-H18E,为例,实操,-,组网终端安装调测（电力猫）,2,设置电脑自动获取,IP,。,3,设置,TL-H18R,。,打开网页浏览器，在地址栏输入,192.168.1.1,打开,TL-H18R,的管理界面，在弹出的登录框中输入管理帐号（用户名：,admin,密码：,admin,）,选择“设置向导”，点击“下一步”；,选择正确的上网方式。,实操,-,组网终端安装调测（电力猫）,设置无线名称和密码；,SSID,即路由器的无线网络名称，可以自行设定，建议使用字母和数字组合的,SSID,。,设置完成。,实操,-,组网终端安装调测（,WIFI,放大器）,WIFI,放大器使用,WIFI,放大器主要用于解决用户室内使用多个空气开关导致无法使用电力猫的场景，,WIFI,放大器使用需要无线路由器具备,WPS,功能。,使用方法：,1.,将,WIFI,放大器插到无线路由器附近电源插座。,2.,按下无线路由器的,WPS,无线对码键。,3.,然后按住,WIFI,放大器的无线对码键,2,秒钟放开，,WIFI,放大器的信号灯开始闪烁，等信号灯常亮即完成,WIFI,放大器设置。,4.,此时可以将,WIFI,放大器拨出，移到有无线路由器无线信号且,WIFI,放大器无线信号可以覆盖需求点的位置。,实操,-,家庭,WIFI,组网方案设计与实施,在实操实验室完成室内网络全覆盖,要求：,1.,各个位置均可连接上网，测试速率达到宽带速率,80%,以上；,2.,使用的组网终端数量越少越好。,
