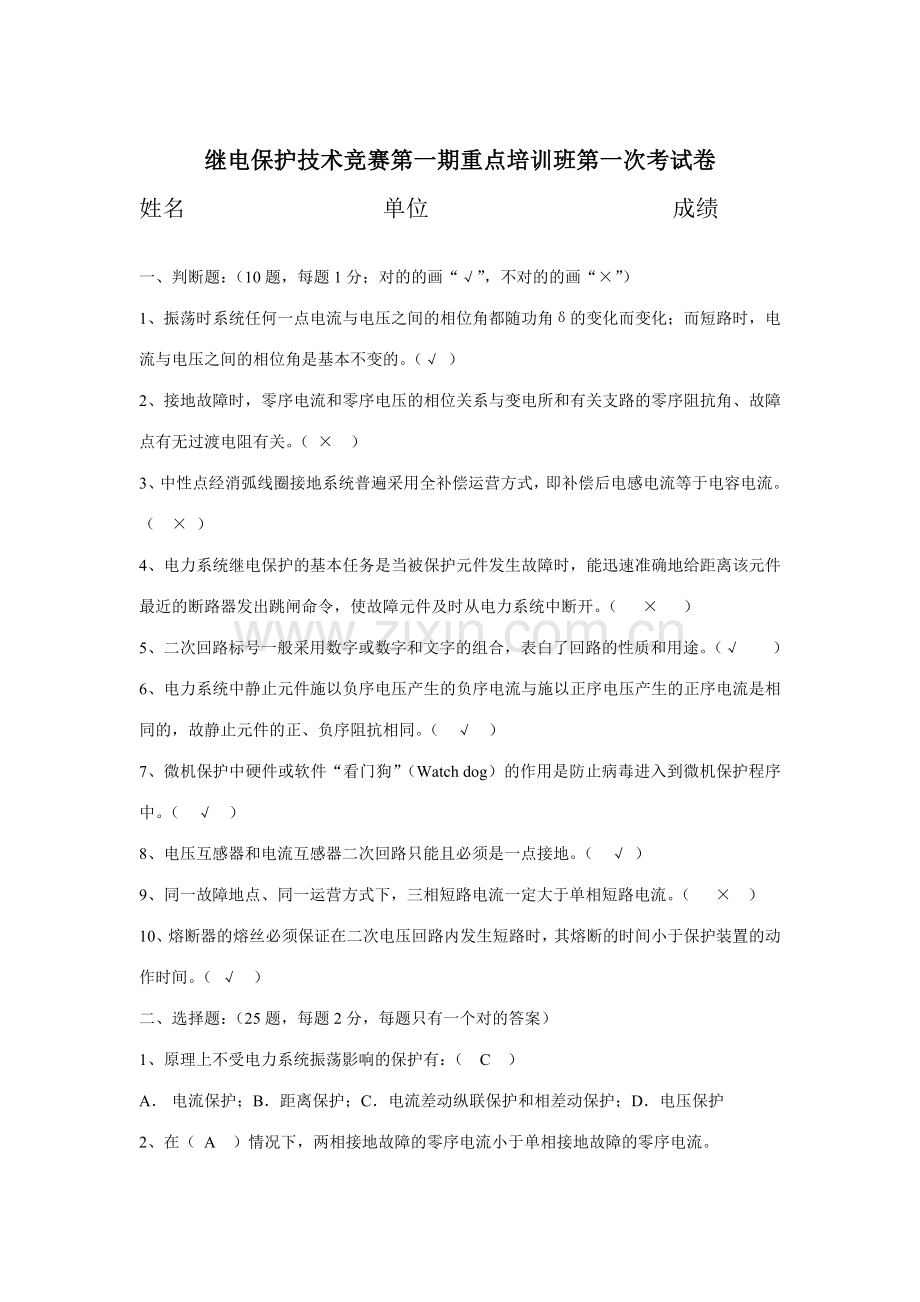

继电保护技术竞赛第一期重点培训班第一次考试卷
姓名 单位 成绩

一、 判断题：（10题，每题1分；对的的画“√”，不对的的画“×”）
1、振荡时系统任何一点电流与电压之间的相位角都随功角δ的变化而变化；而短路时，电流与电压之间的相位角是基本不变的。（√ ）
2、接地故障时，零序电流和零序电压的相位关系与变电所和有关支路的零序阻抗角、故障点有无过渡电阻有关。（ × ）
3、中性点经消弧线圈接地系统普遍采用全补偿运营方式，即补偿后电感电流等于电容电流。（ × ）
4、电力系统继电保护的基本任务是当被保护元件发生故障时，能迅速准确地给距离该元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开。（ × ）
5、二次回路标号一般采用数字或数字和文字的组合，表白了回路的性质和用途。（√ ）
6、电力系统中静止元件施以负序电压产生的负序电流与施以正序电压产生的正序电流是相同的，故静止元件的正、负序阻抗相同。（ √ ）
7、微机保护中硬件或软件“看门狗”（Watch dog）的作用是防止病毒进入到微机保护程序中。（ √ ）
8、电压互感器和电流互感器二次回路只能且必须是一点接地。（ √ ）
9、同一故障地点、同一运营方式下，三相短路电流一定大于单相短路电流。（ × ）
10、熔断器的熔丝必须保证在二次电压回路内发生短路时，其熔断的时间小于保护装置的动作时间。（ √ ）
二、 选择题：（25题，每题2分，每题只有一个对的答案）
1、原理上不受电力系统振荡影响的保护有：（ C ）
A． 电流保护；B．距离保护；C．电流差动纵联保护和相差动保护；D．电压保护
2、在（ A ）情况下，两相接地故障的零序电流小于单相接地故障的零序电流。

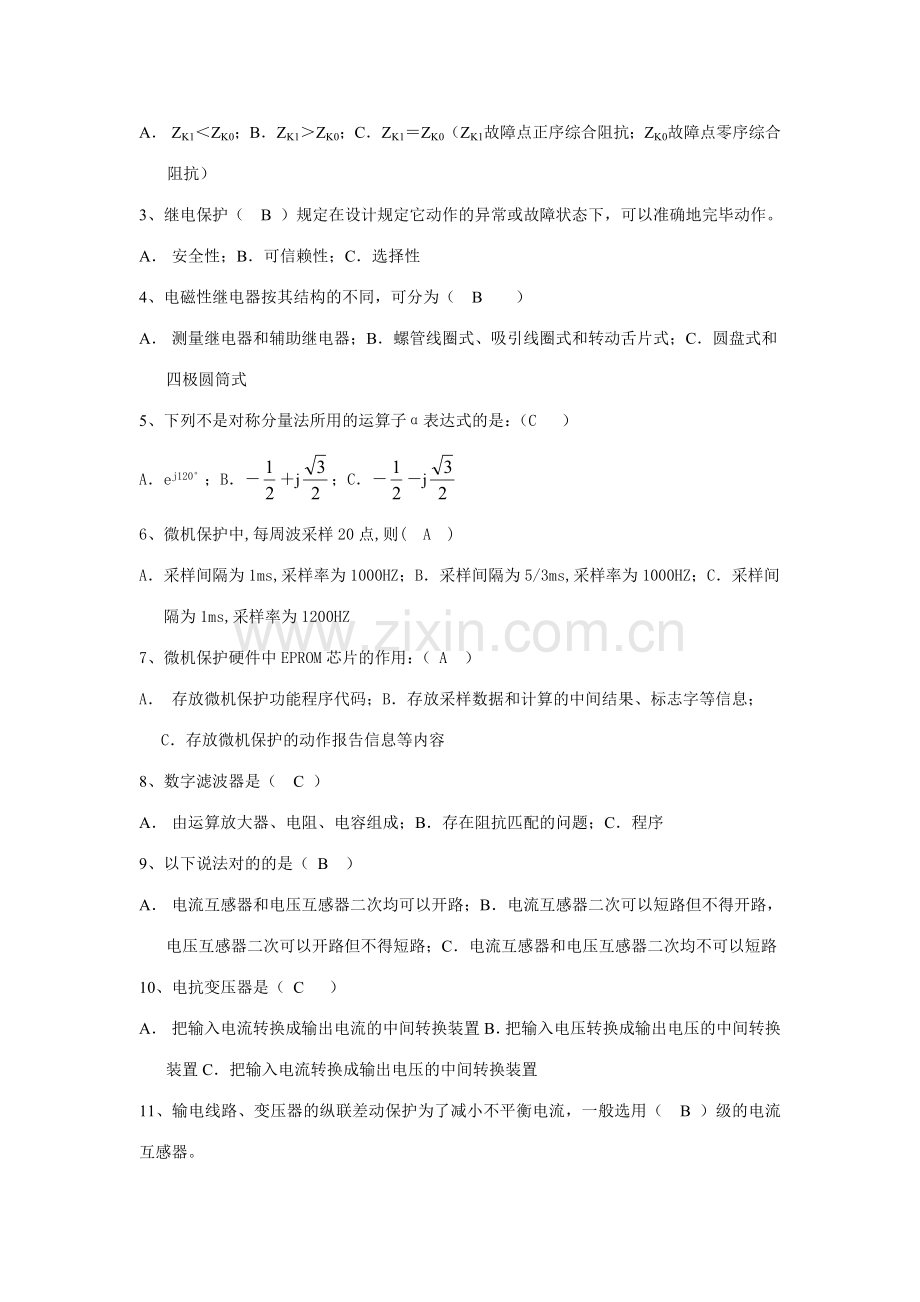

A． ZK1＜ZK0；B．ZK1＞ZK0；C．ZK1＝ZK0（ZK1故障点正序综合阻抗；ZK0故障点零序综合阻抗）
3、继电保护（ B ）规定在设计规定它动作的异常或故障状态下，可以准确地完毕动作。
A． 安全性；B．可信赖性；C．选择性
4、电磁性继电器按其结构的不同，可分为（ B ）
A． 测量继电器和辅助继电器；B．螺管线圈式、吸引线圈式和转动舌片式；C．圆盘式和四极圆筒式
5、下列不是对称分量法所用的运算子α表达式的是：（C ）
A． ej120°；B．－＋j；C．－－j
6、微机保护中,每周波采样20点,则( A )
A． 采样间隔为1ms,采样率为1000HZ；B．采样间隔为5/3ms,采样率为1000HZ；C．采样间隔为1ms,采样率为1200HZ
7、微机保护硬件中EPROM芯片的作用：（ A ）
A． 存放微机保护功能程序代码；B．存放采样数据和计算的中间结果、标志字等信息；C．存放微机保护的动作报告信息等内容
8、数字滤波器是（ C ）
A． 由运算放大器、电阻、电容组成；B．存在阻抗匹配的问题；C．程序
9、以下说法对的的是（ B ）
A． 电流互感器和电压互感器二次均可以开路；B．电流互感器二次可以短路但不得开路，电压互感器二次可以开路但不得短路；C．电流互感器和电压互感器二次均不可以短路
10、电抗变压器是（ C ）
A． 把输入电流转换成输出电流的中间转换装置B．把输入电压转换成输出电压的中间转换装置C．把输入电流转换成输出电压的中间转换装置
11、输电线路、变压器的纵联差动保护为了减小不平衡电流，一般选用（ B ）级的电流互感器。
A．0．5；B．D；C．TPS
12、YN，yn，Δ接线的三相五柱式电压互感器用于中性点非直接接地电网中，其变比为（ A ）
A．V；B．100V ；C．100V
13、暂态型电流互感器分为：（ C ）
A．A、B、C、D；B．0.5、1.0、1.5、2.0；C．TPS、TPX、TPY、TPZ
14、二次回路中对于不同用途的直流回路，使用不同的数字范围。其中，601是（ B ）
A． 控制回路；B．励磁回路；C．保护回路
15、二次回路中对于某些特定的重要回路通常给予专用的标号组。以下为跳闸回路中红灯回路编号的是（ A ）
A． 35；B．105；C．101
16、二次回路铜芯控制电缆按机械强度规定，连接强电端子的芯线最小截面为（ A ）
A．1.5mm2；B．2.5 mm2；C．0.5 mm2
17、灯光监视的断路器控制和信号回路，红灯亮表达（ C ）
A． 断路器在跳闸状态，并表达其跳闸回路完好B．断路器在合闸状态，并表达其合闸回路完好；C．断路器在合闸状态，并表达其跳闸回路完好
18、音响监视的断路器控制和信号回路，断路器自动合闸时（ B ）
A． 控制开关手柄在合闸位置，指示灯发平光；B．控制开关手柄在跳闸位置，指示灯发闪光；C．控制开关手柄在合闸位置，指示灯发闪光
19、能反复动作的事故信号装置，“反复动作”是指（ C ）
A．当一台断路器事故跳闸后，在值班人员没来得及确认事故之前又发生了新的事故跳闸时，事故信号装置还能发出灯光信号
B． 当一台断路器事故跳闸后，在值班人员确认事故后又发生了新的事故跳闸时，事故信号装置还能发出音响和灯光信号
C． 当一台断路器事故跳闸后，在值班人员没来得及确认事故之前又发生了新的事故跳闸时，事故信号装置还能发出音响和灯光信号
20、预告信号装置在电力系统发生不正常运营状态时，（ A ）
A． 警铃响，光字牌亮；B．蜂鸣器响，光字牌亮；C．警笛响，光字牌亮
21、下面关于查找直流接地的注意事项错误的是（ C ）
A． 解决时不得导致直流短路和另一点接地；B．当直流发生接地时，严禁在二次回路上工作；C．用仪表检查时，所用仪表的内阻不应低于1000Ω/V
22、发生不对称短路时（ B ）
A． 正序电压和负序电压越靠近故障点数值越小，零序电压是越靠近故障点数值越大；B．正序电压越靠近故障点数值越小，负序电压和零序电压是越靠近故障点数值越大；C．零序电压越靠近故障点数值越小，正序电压和负序电压是越靠近故障点数值越大
23、有名值、标幺值和基准值之间的关系是（ A ）
A． 有名值=标幺值×基准值；B．标幺值=有名值×基准值；C．基准值=标幺值×有名值
24、在正方向发生接地故障时，零序电流和零序电压的关系是（ B ）
A． 零序电压超前零序电流；B．零序电压滞后零序电流约95°；
C．零序电压滞后零序电流约115°
25、电流互感器自身导致的测量误差是由于励磁电流存在，其角度误差是由于励磁回路呈现（ C ）
A．电阻性；B．电容性；C．电感性
三、 填空题：（5题，每题2分）
1、我国电力系统中性点接地方式有：中性点直接接地方式、中性点经消弧线圈接地方式、
中性点不接地方式三种。
2、大接地电流系统接地短路时，故障点的零序电压最高，变压器中性点接地处的电压为零。
3、微机保护硬件系统包含数据解决单元（微机主系统）、数据采集单元（模拟量输入系统）、数字量输入/输出接口（开关量输入输出系统）、通信接口四部分。
4、二次回路标号按“等电位”的原则标注，即在电气回路中，连于一点上的所有导线需标以相同的回路标号。
5、电流系统简朴不对称故障有：两相短路、两相接地短路、单相接地短路、一相断线、两相断线
四、 简答题：（60分）
1、 简述两点乘积算法的原理。（问答P71第 103题）
2、 简述定值拨轮开关的原理和作用。（问答P68第 97题）
3、 分析判断下面的阻容式电压滤过器是正序电压滤过器还是负序电压滤过器？（用相量图分析或用数学推导）
其中：RA =XA；XC=RC
答案：输入负序电压时：
=RA+XC=RA+（—jXC）
==1.5
输入正序电压时：
=RA+XC=0
该阻容式的电压滤过器为负序电压滤过器。

4、 画出电流互感器零序电流接线。
答案：

5、 如何用对称分量法把三相不对称向量分解为正序、负序、零序三组对称分量？（问答P16第 22题）

6、 如下图所示的系统（问答P31第 31题）

已知：G：SN=171MVA， UN=13.8KV， Xd”%=24
T：SN=180MVA, UN=13.8/242KV, Uk%=14
主变压器从220KV侧看入的零序阻抗实测值为38.7Ω/相
L：L=150KM，X1=0.406Ω/KM， X0=3X1
求：1.K点发生三相短路时，线路和发电机的短路电流；
2.K点发生A相接地故障时，线路的短路电流。
