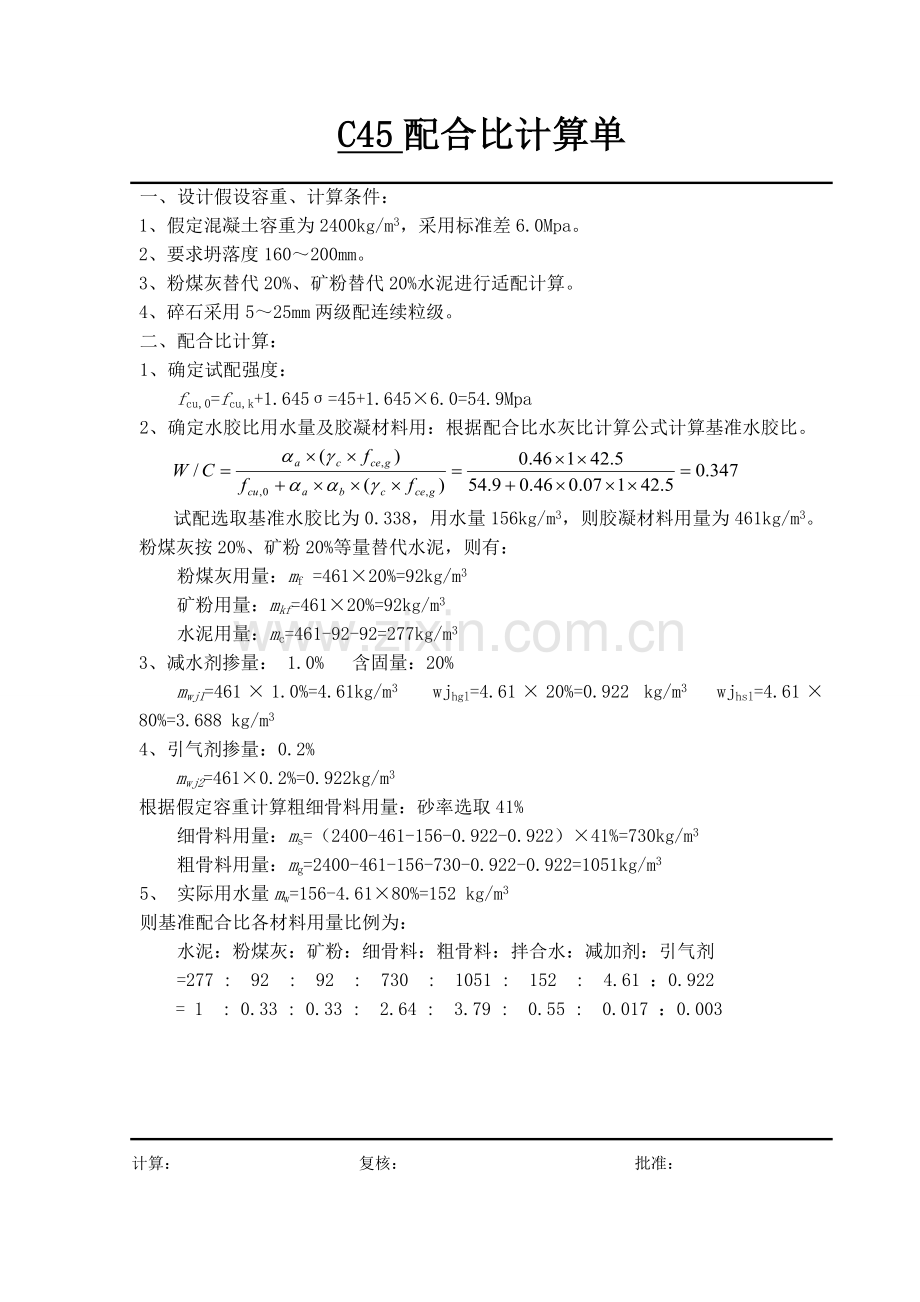

C45配合比计算单
一、 设计假设容重、计算条件：
1、假定混凝土容重为2400kg/m3，采用标准差6.0Mpa。
2、要求坍落度160～200mm。
3、粉煤灰替代20%、矿粉替代20%水泥进行适配计算。
4、碎石采用5～25mm两级配连续粒级。
二、配合比计算：
1、确定试配强度：
fcu,0=fcu,k+1.645σ=45+1.645×6.0=54.9Mpa
2、确定水胶比用水量及胶凝材料用：根据配合比水灰比计算公式计算基准水胶比。

试配选取基准水胶比为0.338，用水量156kg/m3，则胶凝材料用量为461kg/m3。粉煤灰按20%、矿粉20%等量替代水泥，则有：
粉煤灰用量：mf =461×20%=92kg/m3
矿粉用量：mkf=461×20%=92kg/m3
水泥用量：mc=461-92-92=277kg/m3
3、减水剂掺量： 1.0% 含固量：20%
mwj1=461×1.0%=4.61kg/m3 wjhgl=4.61×20%=0.922 kg/m3 wjhsl=4.61×80%=3.688 kg/m3
4、引气剂掺量：0.2%
mwj2=461×0.2%=0.922kg/m3
根据假定容重计算粗细骨料用量：砂率选取41%
细骨料用量：ms=（2400-461-156-0.922-0.922）×41%=730kg/m3
粗骨料用量：mg=2400-461-156-730-0.922-0.922=1051kg/m3
5、 实际用水量mw=156-4.61×80%=152 kg/m3
则基准配合比各材料用量比例为：
水泥：粉煤灰：矿粉：细骨料：粗骨料：拌合水：减加剂：引气剂
=277 : 92 : 92 : 730 : 1051 : 152 : 4.61 ：0.922
= 1 : 0.33 : 0.33 : 2.64 : 3.79 : 0.55 : 0.017 ：0.003
计算： 复核： 批准：
　　　　 C45配合比计算单

三、计算平行配合比：
按基准水胶比±0.02，进行调整计算平行配合比，根据基准配合比计算方法，可得各平行配合比。
1、水胶比为0.318、砂率为41%，各材料用量比例为：
水泥：粉煤灰：矿粉：细骨料：粗骨料：拌合水：减加剂：引气剂
=295 : 98 : 98 : 718 : 1033 : 152 : 4.91 ：0.982
= 1 : 0.33 : 0.33 : 2.43 : 3.50 : 0.52 : 0.017 ：0.003
2、水胶比为0.358、砂率为41%，各材料用量比例为：
水泥：粉煤灰：矿粉：细骨料：粗骨料：拌合水：减加剂：引气剂
=262 : 87 : 87 : 741 : 1065 : 152 : 4.36 ：0.872
= 1 : 0.33 : 0.33 : 2.83 : 4.06 : 0.58 : 0.017 ：0.003
四、试配调整：
1、W/B=0.338
试拌45L用量: C=12.46Kg,F=4.14Kg,KF=4.14Kg, S=32.85 Kg, W=6.84 Kg
G(5～10mm:14.19Kg,10～25mm:33.11 Kg),WJ1=207.4g，WJ2=41.49g。
拌合物性能：初始坍落度190mm、含气量5.8%，停放30min坍落度190mm、含气量5.6%，停放60min坍落度180mm、含气量5.3%，无泌水，不离析，满足设计要求。初凝时间：5h40min,终凝时间：9h00min。表观密度2380Kg/m³，与计算值之差不超过计算值的2%，不需调整。
2、W/B=0.318
试拌45L用量：C=13.28 Kg,F=4.41Kg,KF=4.41Kg,S=32.31Kg, W=6.84Kg
G(5～10mm:13.95Kg,10～25mm:32.54 Kg),WJ1=221.0g，WJ2=44.19g。
拌合物性能：初始坍落度200mm、含气量6.1%，停放30min坍落度190mm、含气量5.7%，停放60min坍落度175mm、含气量5.5%，无泌水，不离析，满足设计要求。初凝时间：5h55min,终凝时间：9h20min。表观密度2380Kg/m³，与计算值之差不超过计算值的2%，不需调整。
3、W/B=0.358
试拌45L用量：C=11.79Kg,F=3.92Kg,KF=3.92Kg,S=33.34Kg, W=6.84Kg
G(5～10mm:14.38Kg,10～25mm:33.55 Kg),WJ1=196.2g，WJ2=39.24g。
拌合物性能：初始坍落度180mm、含气量5.5%，停放30min坍落度180mm、含气量5.4%，停放60min坍落度160mm、含气量5.2%，无泌水，不离析，满足设计要求。初凝时间：5h20min,终凝时间：8h55min。表观密度2380Kg/m³，与计算值之差不超过计算值的2%，不需调整。

计算： 复核： 批准：
C45配合比计算单

五、配合比选定：
根据各水胶比强度值、经济性等因素，选取水胶比为0.338配合比作为C45承台、明挖基础、墩台身、端墙、基础等混凝土配合比。各水胶比强度试验、抗裂试验、电通量试验结果见“混凝土试件抗压强度试验报告”“混凝土抗裂试验报告” “混凝土电通量快速测定报告”“混凝土抗冻性能试验报告。
六、碱含量和氯离子含量计算：
1、总碱含量=水泥中碱含量+粉煤灰中的碱含量+矿粉中的碱含量+外加剂中碱含量+拌合用水碱含量
=277×0.0050+92×0.0144/6+92×0.0068/2+4.61×0.0069+0.922×0.0115+152×0.0000272
=1.97Kg/m³＜3.0 Kg/m³
该组配合比总碱含量满足《铁路混凝土工程施工质量验收补充标准》 铁建设[2005]160号的要求。
2、总氯离子含量不应超过胶凝材料用量的0.10%，即不应超过461×0.10%=0.461kg/m3 总氯离子含量=水泥中氯离子+矿粉中氯离子+砂子中氯离子+碎石中氯离子+粉煤 灰中氯离子+外加剂中氯离子+拌合用水水中氯离子含量
=277×0.00024+92×0.0003+731×0.00001+1051×0.00001+92×0.00018+4.61×0.00093+0.922×0.000822+152×0.0000168
=0.1361 Kg/m³＜0.461kg/m3
该组配合比总氯离子含量满足《铁路混凝土工程施工质量验收补充标准》铁建设[2005]160号的要求。

计算： 复核： 批准：
