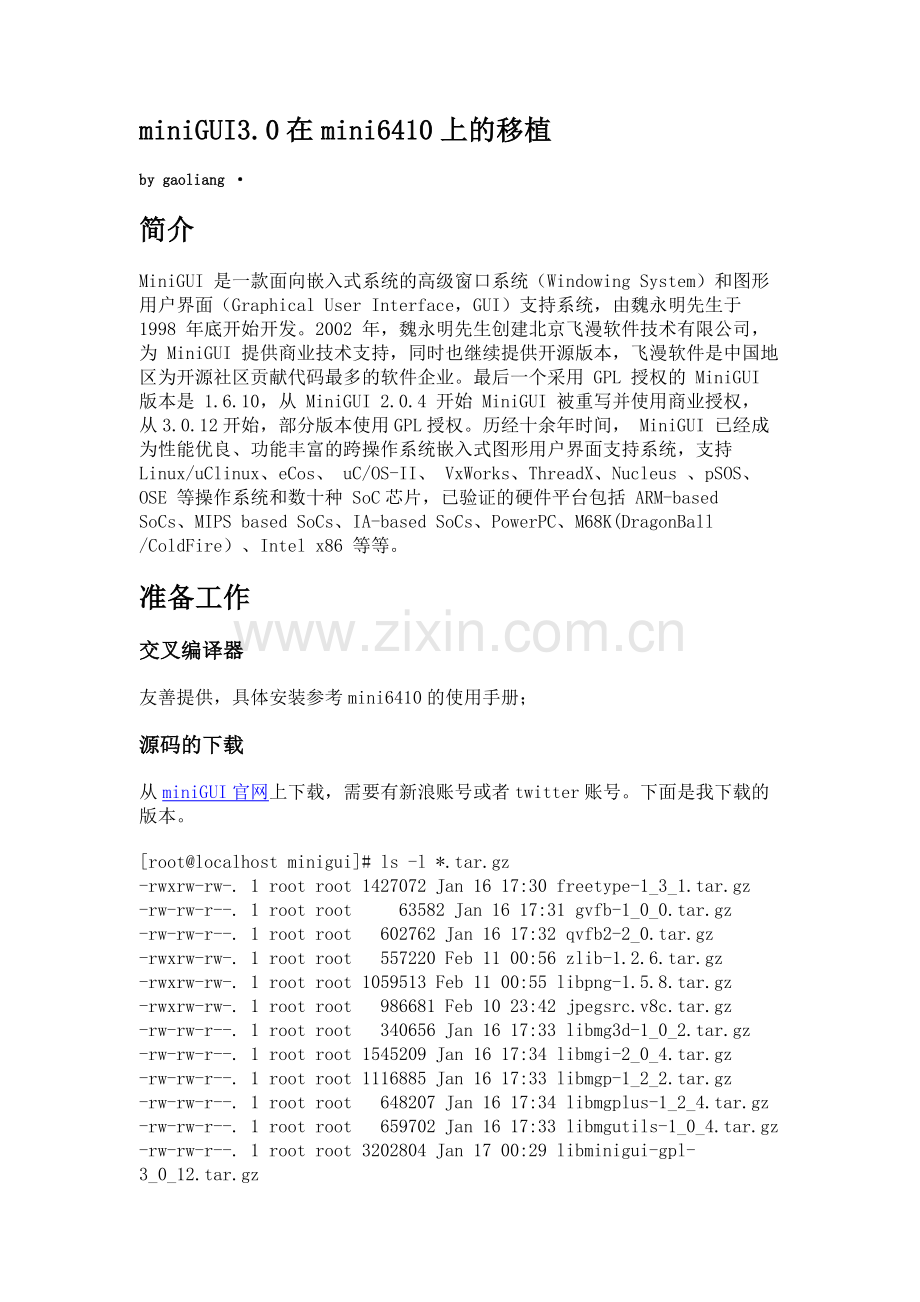

miniGUI3.0在mini6410上的移植.doc

miniGUI3.0在mini6410上的移植
by gaoliang ·
简介
MiniGUI 是一款面向嵌入式系统的高级窗口系统（Windowing System）和图形用户界面（Graphical User Interface，GUI）支持系统，由魏永明先生于 1998 年底开始开发。2002 年，魏永明先生创建北京飞漫软件技术有限公司，为 MiniGUI 提供商业技术支持，同时也继续提供开源版本，飞漫软件是中国地区为开源社区贡献代码最多的软件企业。最后一个采用 GPL 授权的 MiniGUI 版本是 1.6.10，从 MiniGUI 2.0.4 开始 MiniGUI 被重写并使用商业授权，从3.0.12开始，部分版本使用GPL授权。历经十余年时间， MiniGUI 已经成为性能优良、功能丰富的跨操作系统嵌入式图形用户界面支持系统，支持Linux/uClinux、eCos、 uC/OS-II、 VxWorks、ThreadX、Nucleus 、pSOS、OSE 等操作系统和数十种 SoC芯片，已验证的硬件平台包括 ARM-based SoCs、MIPS based SoCs、IA-based SoCs、PowerPC、M68K(DragonBall /ColdFire）、Intel x86 等等。
准备工作
交叉编译器
友善提供，具体安装参考mini6410的使用手册；
源码的下载
从miniGUI官网上下载，需要有新浪账号或者twitter账号。下面是我下载的版本。
[root@localhost minigui]# ls -l *.tar.gz
-rwxrw-rw-. 1 root root 1427072 Jan 16 17:30 freetype-1_3_1.tar.gz
-rw-rw-r--. 1 root root   63582 Jan 16 17:31 gvfb-1_0_0.tar.gz
-rw-rw-r--. 1 root root  602762 Jan 16 17:32 qvfb2-2_0.tar.gz
-rwxrw-rw-. 1 root root  557220 Feb 11 00:56 zlib-1.2.6.tar.gz
-rwxrw-rw-. 1 root root 1059513 Feb 11 00:55 libpng-1.5.8.tar.gz
-rwxrw-rw-. 1 root root  986681 Feb 10 23:42 jpegsrc.v8c.tar.gz
-rw-rw-r--. 1 root root  340656 Jan 16 17:33 libmg3d-1_0_2.tar.gz
-rw-rw-r--. 1 root root 1545209 Jan 16 17:34 libmgi-2_0_4.tar.gz
-rw-rw-r--. 1 root root 1116885 Jan 16 17:33 libmgp-1_2_2.tar.gz
-rw-rw-r--. 1 root root  648207 Jan 16 17:34 libmgplus-1_2_4.tar.gz
-rw-rw-r--. 1 root root  659702 Jan 16 17:33 libmgutils-1_0_4.tar.gz
-rw-rw-r--. 1 root root 3202804 Jan 17 00:29 libminigui-gpl-3_0_12.tar.gz
-rw-rw-r--. 1 root root 2608473 Jan 16 17:29 mg-samples-3_0_12.tar.gz
-rw-rw-r--. 1 root root 3449215 Jan 16 17:29 minigui-res-be-3_0_12.tar.gz
官网上有几个库的版本太低，所以需要自己去网上下载，其中jpegsrc.v8c.tar.gz、libpng-1.5.8.tar.gz和zlib-1.2.6.tar.gz都是从网上找的最近版本（png和zlib这两个soucefoge上都有，前面一个是网上搜的，所以不能保证链接长期有效，但是网上搜一下还是比较容易找到的）。其实我也是在运行例子程序的时候才发现问题的，库更新后就可以正常运行了。
简单介绍一下使用到的几个库。
freetype：FreeType库是一个完全免费(开源)的、高质量的且可移植的字体引擎，它提供统一的接口来访问多种字体格式文件，包括TrueType, OpenType, Type1, CID, CFF, Windows FON/FNT, X11 PCF等。支持单色位图、反走样位图的渲染。FreeType库是高度模块化的程序库，虽然它是使用ANSI C开发，但是采用面向对象的思想，因此，FreeType的用户可以灵活地对它进行裁剪。
gvfb与qvfb2：这两个主要用于pc上仿真，在嵌入式平台上没用，就不做说明。
zlib：zlib是提供数据压缩用的函式库，由Jean-loup Gailly与Mark Adler所开发，初版0.9版在1995年5月1日发表。zlib使用DEFLATE算法，最初是为libpng函式库所写的，后来普遍为许多软件所使用。
libpng：这个是用来显示png图形的，MiniGUI里很多图都是png的，如果没有这个库，MiniGUI将无法正常工作。
jpeg：用于显示jpeg图像，否则程序不能正常运行。
minigui-res：minigui3.0工具栏所使用的资源集合，包括字体、图标、位图等。
libminigui：minigui3.0的核心库。
mg-samples：minigui3.0的例子程序，有一两个小游戏，可以玩玩~~
minigui可选组件：libmg3d（3D支持）、libmgi（提供输入接口）、libmgp（提供打印机接口的支持）、libmgplus（2D矢量图支持和图像加速）、libmgutils（提供一些常用对话框的模板），可以根据自己的需要使用，在跑例子程序的时候使用到了libmgplus，所以就临时编了它的lib。
交叉编译图像库
先将代码解压到你所放置代码的位置，然后再进行如下步骤来编译安装图像库。我的安装目录是：/usr/local/minigui，可以根据自己的习惯和喜好安装在其他目录，通过prefix参数来配置安装目录。
编译zlib库
编译与配置脚本：
[root@localhost] CC=arm-linux-gcc \
CXX=arm-linux-g++ \
LD=arm-linux-ld \
AS=arm-linux-as \
AR=arm-linux-ar \
./configure --prefix=/usr/local/minigui \
--shared
#配置完成后
[root@localhost] make
[root@localhost] make install
 编译png库
[root@localhost] CC=arm-linux-gcc \
CXX=arm-linux-g++ \
LD=arm-linux-ld \
AS=arm-linux-as \
AR=arm-linux-ar \
./configure --prefix=/usr/local/minigui \
--build=i386-linux \
--host=arm-linux \
--target=arm-linux
[root@localhost] make
[root@localhost] make install
编译Jpeg库
[root@localhost] CC=arm-linux-gcc \
CXX=arm-linux-g++ \
LD=arm-linux-ld \
AS=arm-linux-as \
AR=arm-linux-ar \
./configure --prefix=/usr/local/minigui \
--build=i386-linux \
--host=arm-linux \
--target=arm-linux \
--enable-shared
[root@localhost] make
[root@localhost] make install
 编译freetype库
自动配置还有问题，也没有尝试高版本的freetype能不能使用，暂时就先这样，好像例子代码里面并没有使用它。后面再尝试高版本的freetype。
[root@localhost] cd freetype-1.3.1/
[root@localhost] ./configure --host=arm-linux --enable-static --prefix=/usr/local/minigui
[root@localhost] vim config.cache
# 修改如下行
ac_cv_path_LD=${ac_cv_path_LD=arm-linux-gnu-ld}
ac_cv_prog_CC=${ac_cv_prog_CC=arm-linux-gnu-gcc}
ac_cv_prog_CPP=${ac_cv_prog_CPP='arm-linux-gnu-gcc -E'}
#重新配置
[root@localhost] ./configure --host=arm-linux --enable-static --prefix=/usr/local/minigui
# 修改Makefile文件，以跳过编译test目录。
# 去掉“all:”后的变量“tttest”
# 注释掉“install:”下的第二行：“cd $(FTTESTDIR); $(MAKE) –f$(MAKEFILE) install”
[root@localhost] make
[root@localhost] make install
安装minigui资源库
[root@localhost] CC=arm-linux-gcc \
CXX=arm-linux-g++ \
LD=arm-linux-ld \
AS=arm-linux-as \
AR=arm-linux-ar \
./configure --prefix=/usr/local/minigui
[root@localhost] make
[root@localhost] make install
编译minigui核心库
配置脚本：
[root@localhost] CC=arm-linux-gcc \
CXX=arm-linux-g++ \
LD=arm-linux-ld \
CFLAGS="-I/usr/local/minigui/include -I/opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include " \
CPPFLAGS="-g -I/usr/local/minigui/include -I/opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include " \
CXXFLAGS="-g -I/usr/local/minigui/include -I/opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include " \
./configure --prefix=/usr/local/minigui \
--host=arm-linux \
--target=arm-linux \
--build=i386-linux \
--with-osname=linux \
--with-style=classic \
--with-targetname=fbcon \
--enable-autoial \
--enable-rbf16 \
--disable-vbfsupport
[root@localhost] make
[root@localhost] make install
遇到错误：pcxvfb.c:490:13: error: impossible constraint in ‘asm’，因为使用了错误的头文件，解决方法如下：
mv select.h select.h.bak
cp /opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include/bits/select.h ./
rm select.h
mv select.h.bak select.h
编译minigui例子程序
例子程序也不是一帆风顺的，从配置到最后编译都会有问题。具体配置脚本如下：
[root@localhost] CC=arm-linux-gcc \
CXX=arm-linux-g++ \
LD=arm-linux-ld \
CFLAGS="-I/usr/local/minigui/include -I/opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include " \
CPPFLAGS="-g -I/usr/local/minigui/include -I/opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include " \
CXXFLAGS="-g -I/usr/local/minigui/include -I/opt/arm/toolschain/4.5.1/arm-none-linux-gnueabi/include " \
./configure --prefix=/usr/local/minigui \
--build=i386-linux \
--host=arm-linux \
--target=arm-linux
在配置阶段或遇到环境变量的问题，但是在配置了环境变量后还是出现错误，就直接在configure文件中添加了变量，这样才通过配置。修改如下：
vim configure
# 在 $as_echo_n "checking for MINIGUI... " >&6; }后添加如下变量：
MINIGUI_CFLAGS = /usr/local/minigui/include
MINIGUI_LIBS = /usr/local/minigui/lib
然后开始make，又出现如下错误：no such file: File format not recognized collect2: ld returned 1 exit status。经过网上查资料后发现是生成的Makefile有问题，需要逐个修改Makefile。修改每个Makefile钟的如下行：
LIBS = -lminigui_ths -ljpeg -lm -lpthread -ldl
LDFLAGS = -L/usr/local/minigui/lib
这样就可以通过编译并生成可执行文件了。
部署图像库
其实这个工作很简单，主要有两个步骤，一个修改minigui的配置文件，另一个是拷贝库文件到文件系统就可以了。配置文件在minigui的wiki上也有较详细的介绍，可以参考：《MiniGUI V3.0 的运行》
修改配置文件：
$ vim /usr/local/minigui/etc/MiniGUI.cfg
# 修改如下参数
# GAL engine and default options
gal_engine=fbcon

# IAL engine
ial_engine=console
mdev=/dev/input/mice
mtype=IMPS2

# 根据实际的显示大小填
[fbcon]
defaultmode=480x272-16bpp
拷贝库到文件系统：
$ cp /usr/local/minigui/* /myrootfs/usr/local
拷贝你的例子程序就可以在开发板上运行了~~
参考文档和链接
1. minigui的wiki
2. MiniGUI-1.6.10 MiniGUI-1.6.10在mini2440上的移植（网络文档）
3. miniGUI官网
