理化试验力学金相-检验报告.docx

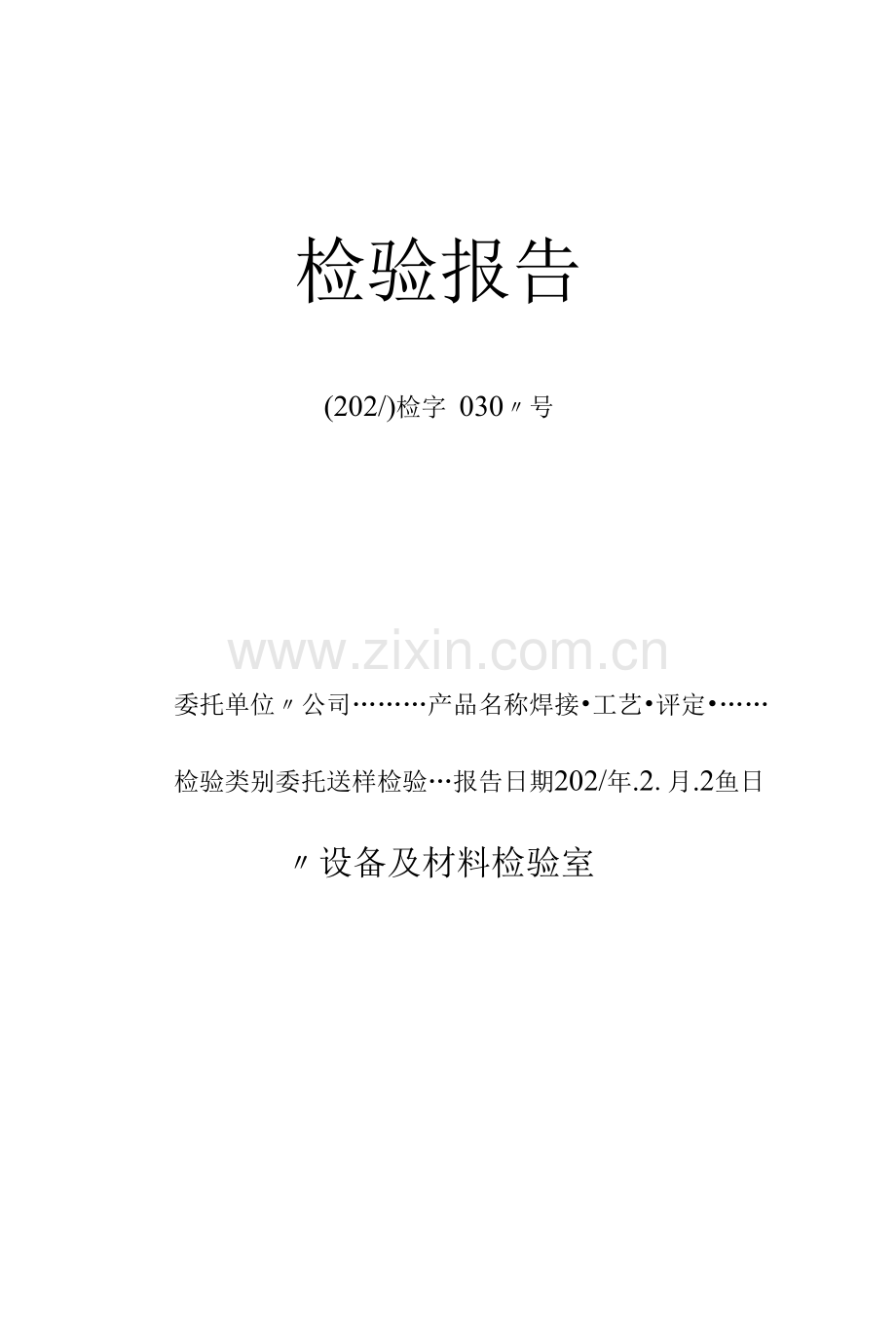

检验报告
(202/)检字 030〃号
委托单位〃公司………产品名称焊接•工艺•评定•……
检验类别委托送样检验…报告日期202/年.2.月.2鱼日
〃设备及材料检验室

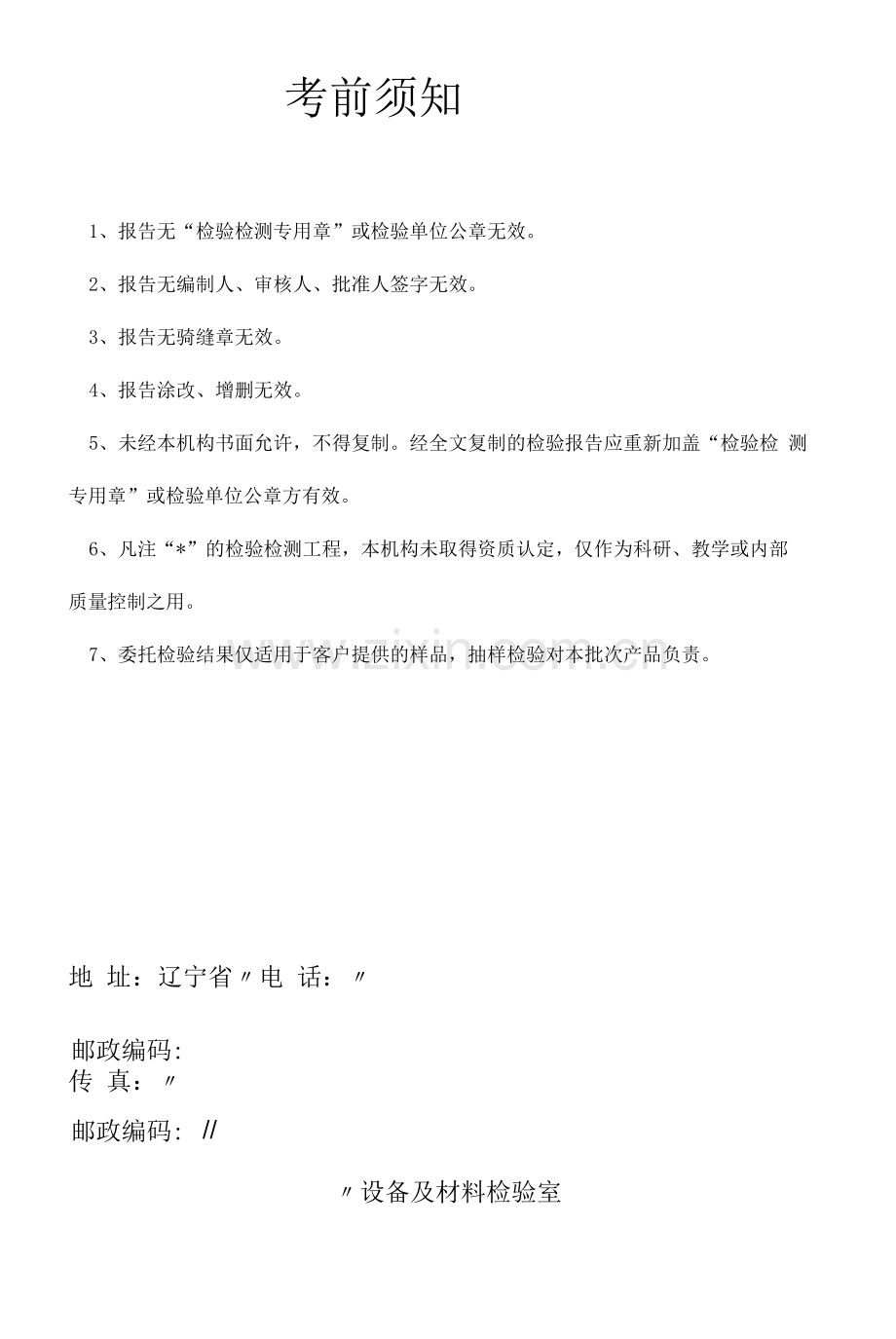

考前须知
1、报告无“检验检测专用章”或检验单位公章无效。
2、报告无编制人、审核人、批准人签字无效。
3、报告无骑缝章无效。
4、报告涂改、增删无效。
5、未经本机构书面允许，不得复制。经全文复制的检验报告应重新加盖“检验检 测专用章”或检验单位公章方有效。
6、凡注“*”的检验检测工程，本机构未取得资质认定，仅作为科研、教学或内部 质量控制之用。
7、委托检验结果仅适用于客户提供的样品，抽样检验对本批次产品负责。
地 址：辽宁省〃电 话：〃
传 真：〃邮政编码:

邮政编码:
//

〃设备及材料检验室
检验报告
(202/)检字 03018 号ZC/QR-52 编制:
产品名称
焊接工艺评定
检验工程/ 参数
机械性能试验 金相试验
委托单位
〃公司
规格型号

生产单位
/
材料牌号
L360N
炉批号
/
样品量
2件
样品编号
ZL108
送样日期
202/年2月25日
样品状态
符合试验要求
检验日期
202/年2月26日
检验用主要 设备
WAW-600型微机控制电液伺服万能试验机
WE-600型液压万能试验机
JB-500Bb型摆锤式自动冲击试验机
DMI-5000M型金相显微镜
FV-800A数字维氏硬度计
依据标准编 号/名称
GB/T31032-2014《钢质管道焊接及验收》
检验结论
按GB/T31032-2014标准要求，该样品所检工程符合要求。
（检验专用章）
202/年2月26日
备
注
03返修
第1页共3页
金相组织检验
ZC/QR-55
(202/)检字 03020 号第3页共3页
试样数量
2件
取样部位
焊接接头处
浸蚀剂
4%硝酸酒精溶液
检验温度、湿度
16℃> 35%RH
检验工程
检验 方法
GB/T31032-2014 标准 要求
检验结果
备注
ZL108-1
ZL108-2
宏观检查
GB/T
226-2015
每个试样的焊缝根部 应弯曲熔合和无裂纹
焊缝熔合良好，未 见裂纹
焊缝熔合良好，未 见裂纹

热影响区 硬度 (HV10)
GB/T
4340.1-2009
假设一种焊接工艺使热 影响区硬度值大于 350HV,那么应对该工艺 产生焊缝氢致裂纹的 风险进行评估
264
258
253
241
237
257
243
234
230
228

以下空白

口产品
焊接接头力学性能试验报告□焊评
试验编号
JY2008637
试件名称
板对接焊
焊接方法
手工 电弧焊
委托编号
\
试件材料/规格
16MnR/ 5 =10mm
试样编号
H02
拉伸试验试验标准号：GB/T228
样号 试编
1 样置 取位
试样 (mm)
试验 温度 (℃)
Rm
MPa
Rei MPa
A
%
断裂特点 和部位
备注
宽
厚
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
\
弯曲试验 试验标准号：GB/T232
试样编号
试样形式
试样厚a (mm)
弯轴直径D
弯曲角a
- 弯曲结果
备注
D=a
D=a
a二
A=
H02-1
面弯
10
30

50°

无裂纹
合格
H02-2
背弯
10
30

50°

无裂纹
合格

冲击试验试验 试验标准号：GB/T229
试样 编号
试验温 度(℃)
试样
缺口
冲击功 J
侧向 膨胀量
备注
方向
尺寸
位置

型式
位置
\
\
\
\
\
\
\
\
\
\
\

试验员
年 月 日
理化责任师
年 月日
理化检验专用章
确认意见

责任师
年 月日
监检员
年 月日
