硬质合金牌号近似对照[1].doc

资源描述

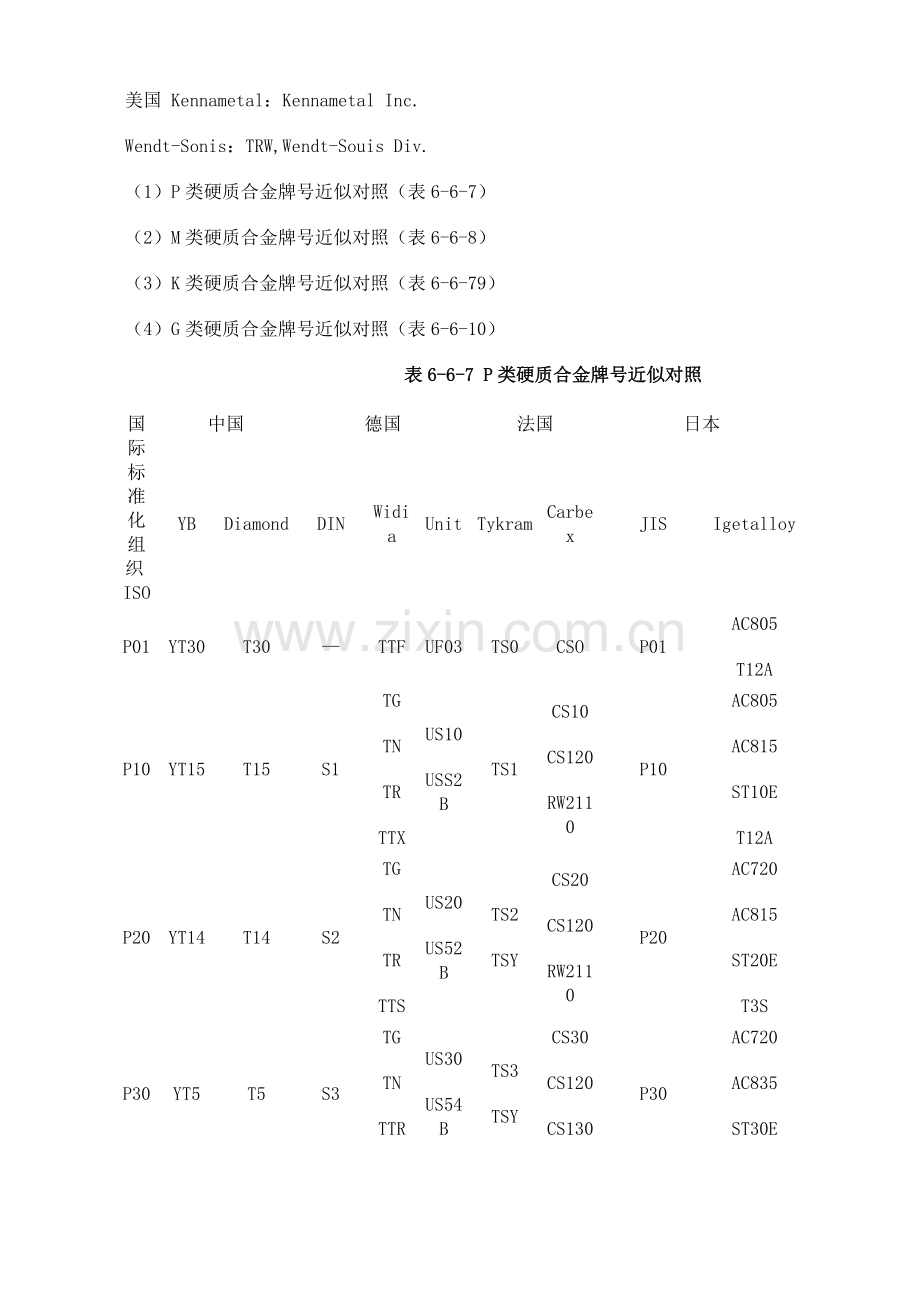

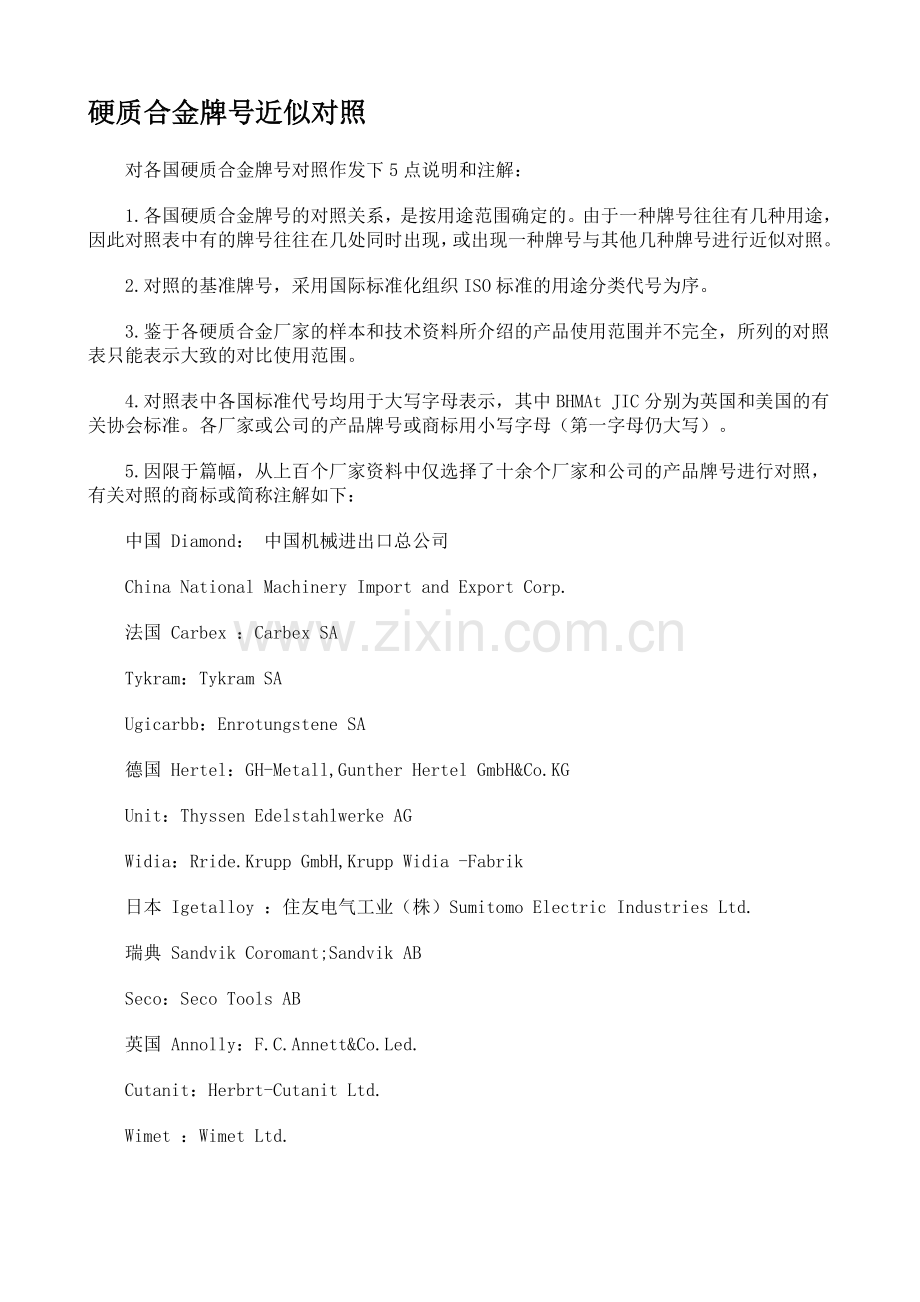

硬质合金牌号近似对照　　对各国硬质合金牌号对照作发下5点说明和注解：　　1.各国硬质合金牌号的对照关系，是按用途范围确定的。由于一种牌号往往有几种用途，因此对照表中有的牌号往往在几处同时出现，或出现一种牌号与其他几种牌号进行近似对照。　　2.对照的基准牌号，采用国际标准化组织ISO标准的用途分类代号为序。　　3.鉴于各硬质合金厂家的样本和技术资料所介绍的产品使用范围并不完全，所列的对照表只能表示大致的对比使用范围。　　4.对照表中各国标准代号均用于大写字母表示，其中BHMAt JIC分别为英国和美国的有关协会标准。各厂家或公司的产品牌号或商标用小写字母（第一字母仍大写）。　　5.因限于篇幅，从上百个厂家资料中仅选择了十余个厂家和公司的产品牌号进行对照，有关对照的商标或简称注解如下：　　中国 Diamond：中国机械进出口总公司　　China National Machinery Import and Export Corp. 　　法国 Carbex ：Carbex SA 　　Tykram：Tykram SA 　　Ugicarbb：Enrotungstene SA 　　德国 Hertel：GH-Metall,Gunther Hertel GmbH&Co.KG 　　Unit：Thyssen Edelstahlwerke AG 　　Widia：Rride.Krupp GmbH,Krupp Widia -Fabrik 　　日本 Igetalloy ：住友电气工业（株）Sumitomo Electric Industries Ltd. 　　瑞典 Sandvik Coromant;Sandvik AB 　　Seco：Seco Tools AB 　　英国 Annolly：F.C.Annett&Co.Led. 　　Cutanit：Herbrt-Cutanit Ltd. 　　Wimet ：Wimet Ltd. 　　美国 Kennametal：Kennametal Inc. 　　Wendt-Sonis：TRW,Wendt-Souis Div. 　　（1）P类硬质合金牌号近似对照（表6-6-7）　　（2）M类硬质合金牌号近似对照（表6-6-8）　　（3）K类硬质合金牌号近似对照（表6-6-79）　　（4）G类硬质合金牌号近似对照（表6-6-10）　　　　　　　　　　　　　　　　　表6-6-7 P类硬质合金牌号近似对照国际标准化组织ISO 中国德国法国日本 YB Diamond DIN Widia Unit Tykram Carbex JIS Igetalloy P01 YT30 T30 — TTF UF03 TS0 CSO P01 AC805 T12A P10 YT15 T15 S1 TG TN TR TTX US10 USS2B TS1 CS10 CS120 RW2110 P10 AC805 AC815 ST10E T12A P20 YT14 T14 S2 TG TN TR TTS US20 US52B TS2 TSY CS20 CS120 RW2110 P20 AC720 AC815 ST20E T3S P30 YT5 T5 S3 TG TN TTR TTS US30 US54B TS3 TSY CS30 CS120 CS130 RW2110 P30 AC720 AC835 ST30E T3S P40 YT5 T5 S4 TR TTR US40 US54B TS4 CS4 P40 AC835 ST40E P50 — — S5 — US50 CS6 P50 — 国际标准化组织ISO 俄罗斯 ΓOCT 瑞典英国美国 Sandvik Coromant Seco BHMA Wimet Cutanit JIC Wendt-Sonis Kennametal P01 T30K4 F02 S1P S1F S1G 919 — CR05 F05T C8 731 CY31T Ti8 K165 K7H P10 T15K6 GC015 GC1025 S1P S1F S1G S2,S25M TP15 TP25 TP35 722 GW520 XL2 XL2B CR10 CR15 CR20 CR30 Gm25 C7 714 CY14 U227 K5H K45 KC810 P20 T14K8 GC015 GC135 GC1025 S4,SM SM30 S2,S4 S25M TP15 TP25 TP35 444 GW520 XL3 CR10 CR15 CR20 CR25 CR30 Gm25 C6 714 716 CY14 CY16 U225 U227 K29 K2884 KC810 KC850 P30 T5K10 GC015 GC1025 S2,SM SM30 S4,S6 S25M TP15 TP35 353 CW540 XL45 CR20 CR25 CR30 CR40 Gm35 C5 716 717 CY16 U225 K21 K2884 KC810 KC850 P40 TFK12R GC135 S6 SM30 S6 S25M TP35 263 CW540 XL45 CR30 CR40 CR50 Gm35 C5 717 CY17 CY17T K25 KC85C P50 T5K12B R4 182 CR50 717 CY17 KM 　　注：表中ISO标准为用途分类代号。　　　　　　　　　　　　　　　　　表6-6-8 M类硬质合金牌号近似对照国际标准化组织ISO 中国德国法国日本 YB Diamond DIN Widia Unit Tykram Carbex JIS Igetalloy M10 YW1 — M1 AT10 TG,TN UA10 UH51B TU1 CU10 RW2110 M10 U10E M20 YW2 — M2 AT15 TG,TN TR UA20 UH51B TU2 CU20 RW2110 M20 U2 M30 — — — TR TTR UA30 THX CU30 M30 — M40 — — — TR TTR UA40 — CH10 M40 A40 国际标准化组织ISO 俄罗斯 ΓOCT 瑞典英国美国 Sandvik Coromant Seco BHMA Wimet Cutanit JIC Wendt-Sonis Kennametal M10 — R1P HX.K SLJ41 TP51 TP25 453 — GM15 — 731 CY31 CY31T K4H KC810 M20 — GC135 GC315 H20 SH HX,K S4,SU41 TP15, TP25, TP35 363 — GM25 — 714 CQ23 CY14 U227 K3H KC810 M30 — H20 S6 S25M TP25 TP35 263 — GM35 — 716 CQ2, CY16 U222 U225 K21 KC810 M40 — R4 G27 S6 273 — — — 717 CQ22, CY17 CY17T K2S 　　注：表中ISO标准为用途分类代号。　　　　　　　　　　　　　　　　　　表6-6-9 K类硬质合金牌号近似对照国际标准化组织ISO 中国德国法国日本 YB Diamond DIN Widia Unit Tykram Carbex JIS Igetalloy K01 YG3X G3 H3 THF UH03 TH2 TH3 CS310 CH01 K01 H3 K10 YG6A YD10 G6 H1 TG THM TN UH10 UH51B TH1 CH15 CS310 CS320 K10 AC805 G10E H1 K20 YG6 G6 G1 TG THM TN UH20 TG1 G1 CS320 K20 AC805 G2 G10E K30 YG8 G8 G11 — THR TR UH30 TG1 G2 K30 G3 K40 YG15 G15 G2 THR TR UH40 TG3 G3 K40 — 国际标准化组织ISO 俄罗斯 ΓOCT 瑞典英国美国 Sandvik Coromant Seco BHMA Wimet Cutanit JIC Wendt-Sonis Kennametal K01 BK3M H1P H05 H13,H02 Revolox 930 — CN01 CN10 C4 704 CQ4 K11 K10 BK6M GC015 GC315 GC1025 H1P H10,HM H13 TP15 741 CW620H CN01 CN10 CN15 CN20 Gm15 C3 723 CQ23 CQ23T U222 K68 K8735 KC210 K20 BK6 GC015 GC1025 H1P,H20 HM HML HX,H20 SU41 TP15 TP25 560 CW620N CN15 CN20 CN25 CN30 Gm15 C2 702, CQ2 CQ22T CQ23 CQ24 U222 K6 K8735 KC210 KC810 K30 BK8 BK10 J20 HX 280 CM CN20 CN25 CN30 CN40 Gm15 C1 722 CQ2 CQ22 CQ22T U222 K1 KC210 K40 BK15 — G27 290 G CN30 CN40 C1 712 CQ12 CQ14 CQ22 K2 K2S 　　注：表中ISO标准为用途分类代号。　　　　　　　　　　　　　　　　　表6-6-10 G类硬质合金牌号近似对照国际标准化组织ISO 中国德国法国日本 YB Diamond DIN Widia Unit Tykram Carbex JIS Igetalloy G05 YG6X YD10 G6 — GT05 G05 B10 — G10 — G10E G10 YG6 YD10 G6 G1 GT10 G10 TG1 G12 E1 G2 G15 TG8C G8 — GT15 G15 B30 TG2 E4 — G3 G20 YG11C G11 G2 GT20 TH40 G20 G40 TG3 E5 E2 G5 G30 YG15 G15 G3 GT30 G30 B50 TG4 E6 E3 G6 G40 YG20 YG20C — G4 GT40 G40 TG5 G40 E4 G7 G50 YG25 — G5 GT55 G50 TG6 G50 E5 G8 G60 YG30 — G6 — G60 — — — — 国际标准化组织ISO 俄罗斯 ΓOCT 瑞典英国美国 Sandvik Coromant Seco BHMA Wimet Annolloy JIC Wendt-Sonis Kennametal G05 BK6 CS10 CS20 — — NH N F1/F — G10 BK6B CS20 — — XL2 F1/C — G15 BK8B CG35 CS40 — — CT 90B F2/8C — G20 BK10 CG40 — — G R11 110B F2/10C — G30 BK15 CG60 CT50 — — BP1 F2/15C — G40 BK20 — — — — F2/20C — — — G50 BK25 CT70 CT80 — — TT F2/25C — — G60 BK30 — — — — F2/30C — — 　　注：表中ISO标准为用途分类代号。
