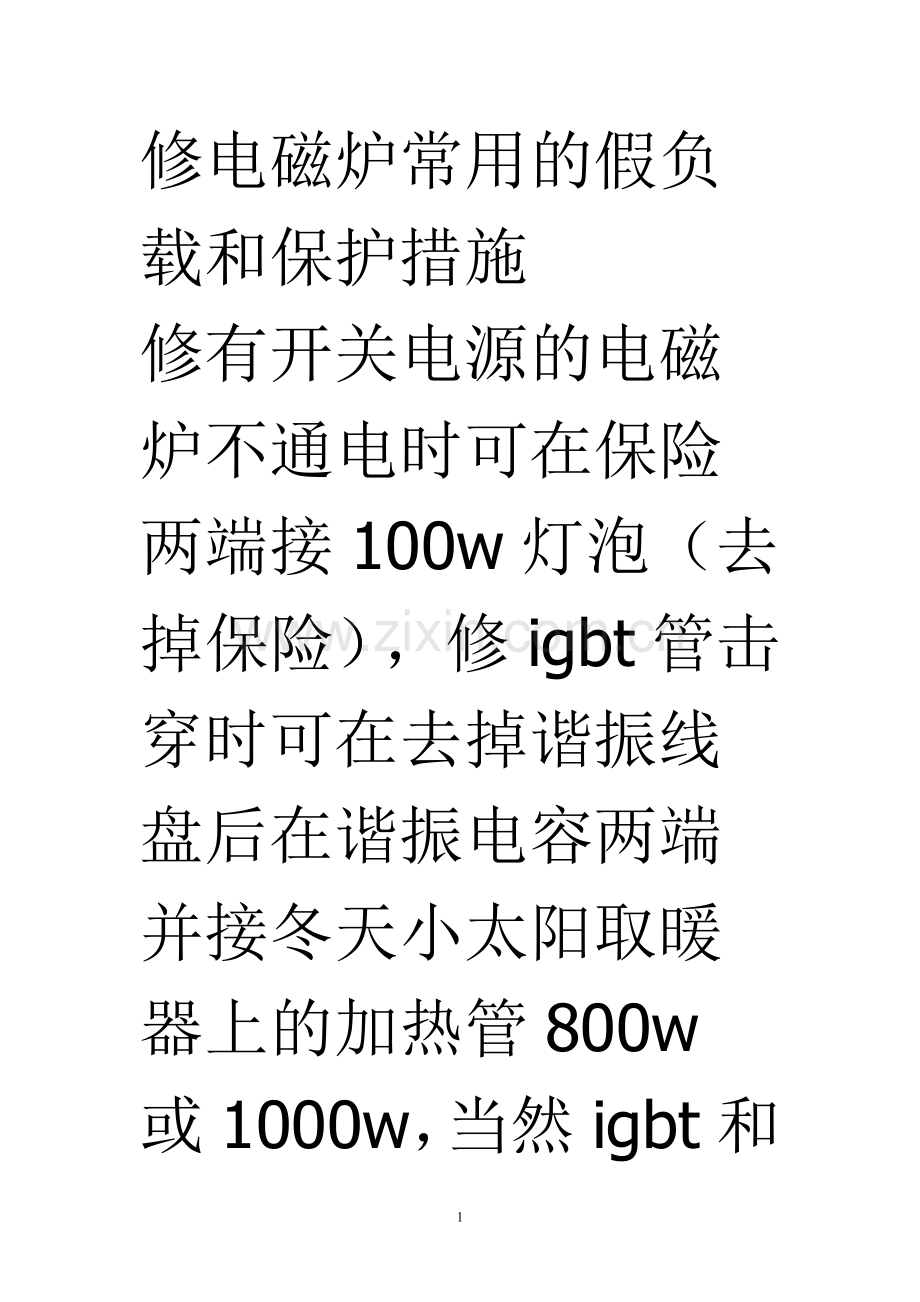

修电磁炉常用的假负载和保护措施
修有开关电源的电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修igbt管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然igbt和保险已换新，各种电压都正常如18-20v，5v。在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。电源线上单根卡上钳形电流表看是否有0-0.1A来回跳变。修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）如何简单的观察试探脉冲取电磁炉不带线的变压器一只，拿一LED发光管接在其初级。然后放在待测电磁炉的面板上，按下功能键直接可以看到灯在闪烁。
（变压器的摆放姿势直接影响发光管的亮度）原理很简单，电磁线盘发出的磁力线切割变压器线圈绕组，在线圈两端产生电压使LED发光。之所以接在它的初级，因为初级匝数较多、灵敏度高。建议大家实验出一个灵敏度最高的组合，做为工装使用。操作也很简单，往面板上一放就可以看到试探脉冲。最简单就是用一根铜线弯成比电磁炉线圈稍小的圆环，将两头剥开少许，然后焊上一只高亮度发光二极管，就成功了。 电磁炉维修经验
一、 PD16F/16Y/13J 老版（大单机68H1908） 1、现象：上电长鸣，指示灯全亮 方法：更换R53：1/6W-10K为1/6W-4.7K或1/4W-4.7K 二、 PD16F/16Y/16J-2002（小单片机 1202） 1、现象：正常电压开机长鸣 方法：更换R15：1W-330K±1% 2、不检锅 方法：拨掉排线（功率板到控制板），测量R16：1W-330K±1%；R17、R18：1W-240K±1%是否正常，更换不正常电阻。 如无法测，则直接更换R16：1W-330K±1%，不正常再更换R17、R18：1W-240K±1%。 3、上电无反应： 测量功率板桥堆、保险管是否损坏，如桥堆损坏而IGBT未短路则更换桥堆保险管。 三、 PSD18C/D/E 1、出现E07、E08 方法：更换R310：1W-330K±1% 2、不检锅 方法：拨掉排线测量R300：1W-330K±1%；R305、R304：1W-240K±1%，更换不正常电阻，如无法测量则直接更换R300：1W-330K±1%；还不正常，则更换R304、R305：1W-240K±1% 电磁炉维修经验(二) 1.电磁炉无论有什么故障,在更换元件后,一定不要急于接上线盘试机,否则会引起烧坏IGBT和保险管,甚至整流桥。应该在不接线盘的情况下，通电测试各点电压,比如5V、12V、20V(有的18V、22V)，和驱动电路输出的波型(正常是方波)，也可以用数字万用表20V档测试(正常电压不断波动)。因为一般电磁炉都有锅具检测，大概30秒左右,要测驱动输出要在开机的30秒内，看不清楚可关机再开，检测正常后再接上线盘即可。
2.电磁炉坏之后，检测电路不要一开始就怀疑芯片有问题(95%以上芯片不会的故障),就算芯片有问题都要到生产该电磁炉的厂家才有,市场买不到,市场上的型号相同都不能代换。
3.通电后报警关机，这类问题比较多。有的厂家设有故障代码,参照使用说明可逐一解决。如果没故障代码显示,应检查锅底温度、锅具、IGBT温度检测电路。电磁炉常用整流桥型号及参数
RBV-2006/20A/600V
RBV2506/25A/600V
K15T120此管是带阻的，可用H20T120代，或用其它带阻的IGBT代均可。比如40N150，25G120等都可使用G40N150D就可以看看这些如何：
SGW25N120D
K25T120
G25N120D
FGA25N120
MGY25N120D
IRG30B120
G18N120BNAF
SIGC25T120C
SG25N120
参数如下:
(1) SGW25N120----西门子公司出品,耐压1200V,电流容量25℃时46A,100℃时25A,内部不带阻尼二极管,所以应用时须配套6A/1200V以上的快速恢复二极管(D11)使用,该IGBT配套6A/1200V以上的快速恢复二极管(D11)后可代用SKW25N120。
澳柯玛电磁炉数码管显示故障代码及排除故障 ，澳柯玛电磁炉数码管显示故障代码及排除故障（无数码显示的电磁炉不在范围之内）现象 故障原因 检修方法 显示E1 炉面温度超过235℃并持续3S 电磁炉炉面温度冷却后再开机 显示E2 IGBT温度超过85℃并持续3S 电磁炉内部温度冷却后再开机 显示E3 检测电流过大 检测电压是否正常或负载是否过大 显示E4 输入电压过低 调节电源电压或更换主控板 显示E5 输入电压过高 调节电源电压或更换主控板 显示E6 炉面上热敏电阻短路 检查线路或更换热敏电阻 显示E7 炉面上热敏电阻断路 检查线路或更换热敏电阻 显示E8 IGBT处的热敏电阻短路 检查线路或更换热敏电阻 显示E9 IGBT处的热敏电阻断路 检查线路或更换热敏电阻 注：线路板为PD版本的机型，增加E0代码，缺少E5、E6、E9代码，E0表示内部故障，E4表示电源欠压/过压，E7表示炉面的热敏电阻断路/开路，E8表示IGBT处的热敏电阻短路/短路。数码管显示故障代码及排除故障
美的MC-EF197电磁炉面板正赏,高温不加热
这是美的通病，只要把电阻R12到LM339的第6脚之间的铜铂线用电线在上面连接起来就行了，实际上我是把R12和跳线J6的一边脚挑起用线连起来就OK了！我压了半年的4部美的电磁炉都是这样搞好的！不防试一下，搞好的兄弟回复我一下！我要的不金钱，我要的是分享。。。。
用灯泡检修电磁炉1，试机前，将保险管拆除，串接一只200W的灯泡，通电检锅时灯泡不亮，放入锅具后，灯泡一闪既保护，说明正常，若灯泡随着检锅脉冲闪亮，说明还有问题。
2，在交流220V上串接一个60--100W的灯泡，加锅，接通电源。若灯泡暗红，开启电磁炉电源，灯泡一亮一暗地闪烁，表明电磁炉已经OK了。因为，在保险处串入灯泡后，电磁炉在工作时由于灯泡的“压降”很大，电磁炉得到的电压不足，自动检测电路动作、自动保护。

修电磁炉常用的假负载和保护措施
       修有开关电源的电磁炉不通电时可在保险两端接100w灯泡（去掉保险），修igbt管击穿时可在去掉谐振线盘后在谐振电容两端并接冬天小太阳取暖器上的加热管800w或1000w，当然igbt和保险已换新，各种电压都正常如18-20v，5v。在电磁炉修完后特别是爆保险修后，可不接10A-12A保险，而接1A保险，接好线圈盘不放锅通电，听声音，是否报警或显示故障代码E0或E1（即为无锅）。电源线上单根卡上钳形电流表看是否有0-0.1A来回跳变。修完每个电磁炉后看钳形电流表，微调功率检测可调电阻，电流比标称值小1A为好，降低风险但对用户影响不大（稍微慢些罢了）
       最简单的方法是在更换大功率管后先不接线圈盘,而是在线圈盘的接线柱上接上一只白炽灯再通电,就算电路还有故障,也不会烧管子,如果白炽灯不亮或只闪烁,说明电路基本上没有问题了,可以接上线圈盘通电试机,如果白炽灯一直亮着,就说明电路还有问题.
       换管子前用一只发光二极管接在管子的基极与地端．（发光二极管加１００欧电阻）连上线盘后开机观查发光二极管是否随报警声有规律的闪光，就能观查到管子的推动是否正常．
       接100~200W的电灯，意在测量各点的工作电位，特别是339的各脚电位。如果不正常，灯泡会很亮，可马上断电。串接在保险丝回路和去掉保险丝后跨接是同一回事。所以，灯泡接线盘端或接保险丝端效果是一样的。

我维修时，是在坏保险管处串一个100W灯泡，把件换好后，开机，如果灯很亮说明还有别的故障，否则放上锅，如果灯亮下就灭，就应该可以了。高手看下这个方法好不好。
我维修时，是在坏保险管处串一个100W灯泡，把件换好后，开机，如果灯很亮说明还有别的故障，否则放上锅，如果灯亮下就灭，就应该可以了。高手看下这个方法好不好。
Endless love 10级 2009-12-09
200W灯泡，接线圈两端，不接线圈。

灯泡做假负载维修电磁炉

      业内人士告诉该怎么检修电磁炉：在电源输入（保险管之前）串100W~200W的灯泡，大一些也没关系，只是功率太大会太亮太热，通电后，一般灯泡微亮，表示没有短路，有些机子因为滤波电容比较大，如8uF以上，灯泡会很亮，可能也是没有短路的。然后放锅，开机加热，起功率后，因为分压的关系，电磁炉会因为电压低而复位，这时灯泡会一闪一闪或闪一次后关机（视滤波电容大小而定），这表示电磁炉锅具检测、加热电路正常，可以直接通电测试了，这种情况下还炸机，则应检查IGBT驱动电路是否完好、谐振电容是否虚焊（谐振电容虚焊会炸机，线盘开路不会）。
