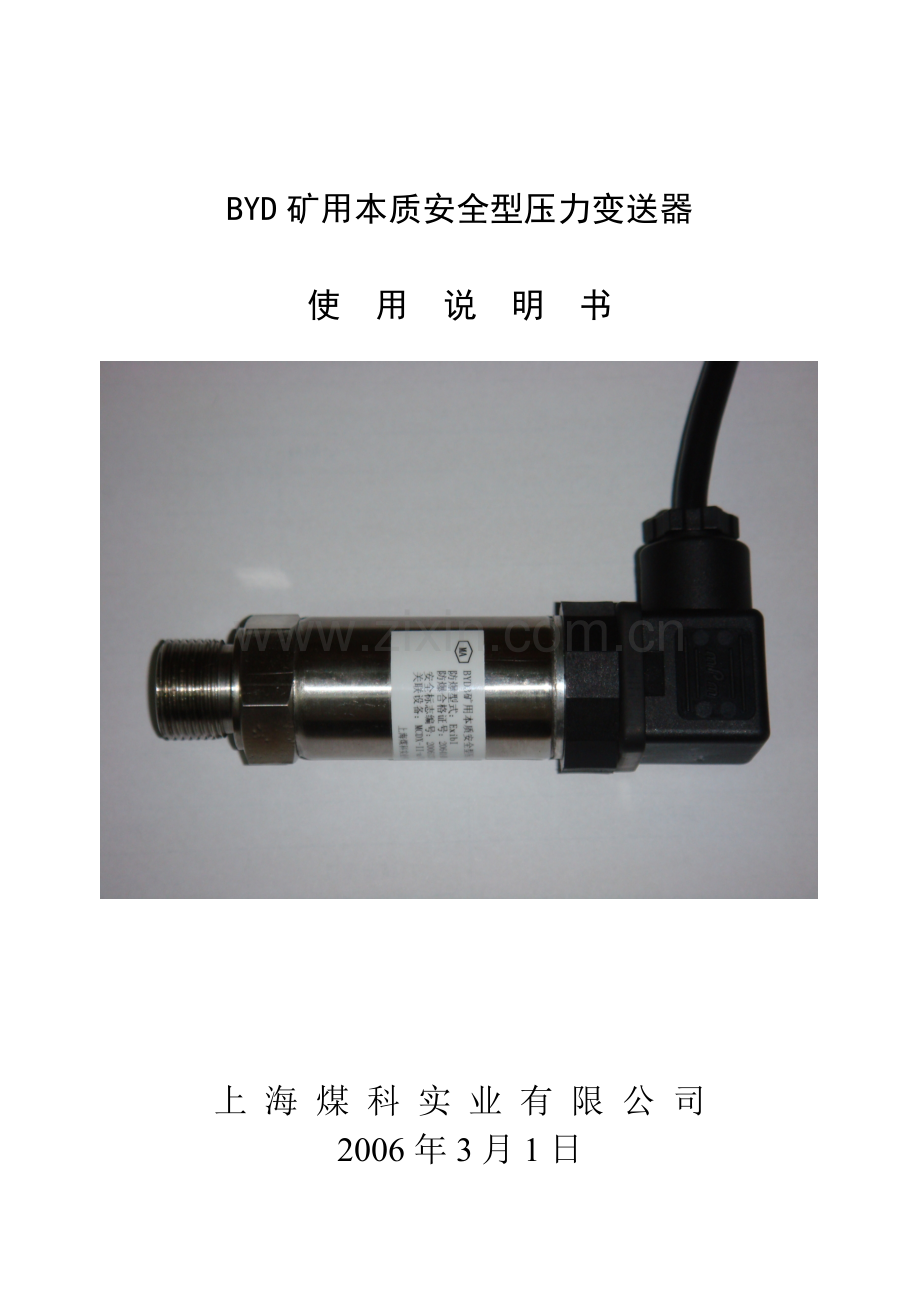

BYD矿用本质安全型压力变送器使用说明书

BYD矿用本质安全型压力变送器

使 用 说 明 书

上 海 煤 科 实 业 有 限 公 司
2006年3月1日

在使用本产品前，请先仔细阅读此手册，并妥为保存以便日后查询。

产品执行标准GB3836.1《爆炸性气体环境用电气设备 第1部分 通用要求》，GB3836.4《爆炸性气体环境用电气设备 第4部分 本质安全型“i”》及《Q/MKSY-2-2006 BYD系列矿用本质安全型压力变送器》企业标准。
1 测量原理
BYD系列矿用本质安全型压力变送器选用美国进口压力芯片、灵敏度高、精度高、抗过载能力强。敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20mA输出。 原理框图见图1。

2 要技术指标
2.1 防爆型式
矿用本质安全型 标志为“Exib Ι”
2.2 安全标志编号：
BYD1：200613762；BYD2：200613761；BYD3：200613760；BYD4：200613759
2.3 型号规格
B Y D □

1：20kPa; 2：2.5MPa; 3：35MPa; 4：65MPa
电子
压力
变送器
2.4 输出信号：4～20mA DC
2.5 传输型式：二线制
2.6 电源电压：18VDC(70%--130%)
2.7测量介质：非腐蚀性气体、液体。变送器膜片不能受到固体颗粒的冲击。
2.8长期稳定性：±0.2%F.S/年
2.9工作条件
环境温度：0℃～40℃；
平均相对湿度：不大于95%（+25℃）；
大气压力：86kPa～106kPa；
无显著振动和冲击场合；
煤矿井下有爆炸性混合物，但无破坏绝缘的腐蚀性气体的场合；
有甲烷和煤尘爆炸危险的煤矿井下。

2.10温度性能：

最小值
典型值
最大值
零点温漂
-0.75%F.S
0.2%F.S
+0.75%F.S
灵敏度温漂
-0.75%F.S
-0.2%F.S
+0.75%F.S
2.11 关联设备：MCDX-Ⅱ-a/18矿用隔爆兼本安型稳压开关电源，额定输入电压：127VAC，额定输出电压：18VDC，防爆合格证号：2062331。
3 基本外型尺寸及重量
3.1 BYD型外型尺寸见图2

3.2 标准压力接口：M20×1.5
3.3 电气接口：赫斯曼插头（BYD）
3.4 重量：180g
4 电气连接方法：
BYD压力变送器的导线连接方式见图3

4.1 连接电缆穿过压线螺母与赫斯曼插头（BYD型）连接，接线端子1接本安电源正端；接线端子2为4～20mA电流输出正端，接用户端取样电阻正端；用户端取样电阻负端接本安电源负端。
4.2 拧紧压线螺母以固定电缆线。
4.3 安全区与爆炸环境之间通过本安电源连接，请参考本安电源使用说明书。
4.4 本安电源与变送器之间的连接电缆的分布电容和分布电感不超过0.04uF和2mH。

5 调试方法
变送器零点偏移、满度校准通过变送器内电路板上电位器螺钉调节。BYD型拧开保护罩，可以看见调节电位器。在变送器没有加压力的情况下，调节零点电位器，使之输出4mA。变送器加压到满量程，调节灵敏度电位器，使之输出20mA。调节完毕，BYD型拧紧保护罩。
6 注意事项
6.1 变送器使用的电源，不得使用本说明书中规定外的关联设备（电源）。
6.2 在使用和维修时，不得改变本安电路和与本安电路有关的电气元件的规格、名称、型号及其参数。
6.3 使用过程注意线路连接可靠，连线方式正确。
6.4 不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
6.5 变送器的运输、安装、使用过程中不可以随意摔放，避免损坏。
6.6 变送器过载压力不可超过120%。
6.7 产品保修期一年，校验期一年，非用户使用不当造成损坏的保修保换。
6.8变送器在运输过程中，应装在专用的包装盒内，采取适当措施，避免雨、雪淋袭、强烈振动、冲击造成损坏。
6.9变送器应存放在通风良好、无酸、无碱、无腐蚀性气体的库房，环境温度-20～70℃，相对湿度小于95%RH。
7 随机文件
a 合格证
b 使用说明书
c 产品质保卡
d 装箱单
8 订货须知
订货时须注明压力变送器的规格、型号。

上海煤科实业有限公司
地址：上海市泸定路520号 邮编：200062
电话：[phone] 52822324 Email：shmksy@
传真：[phone]
