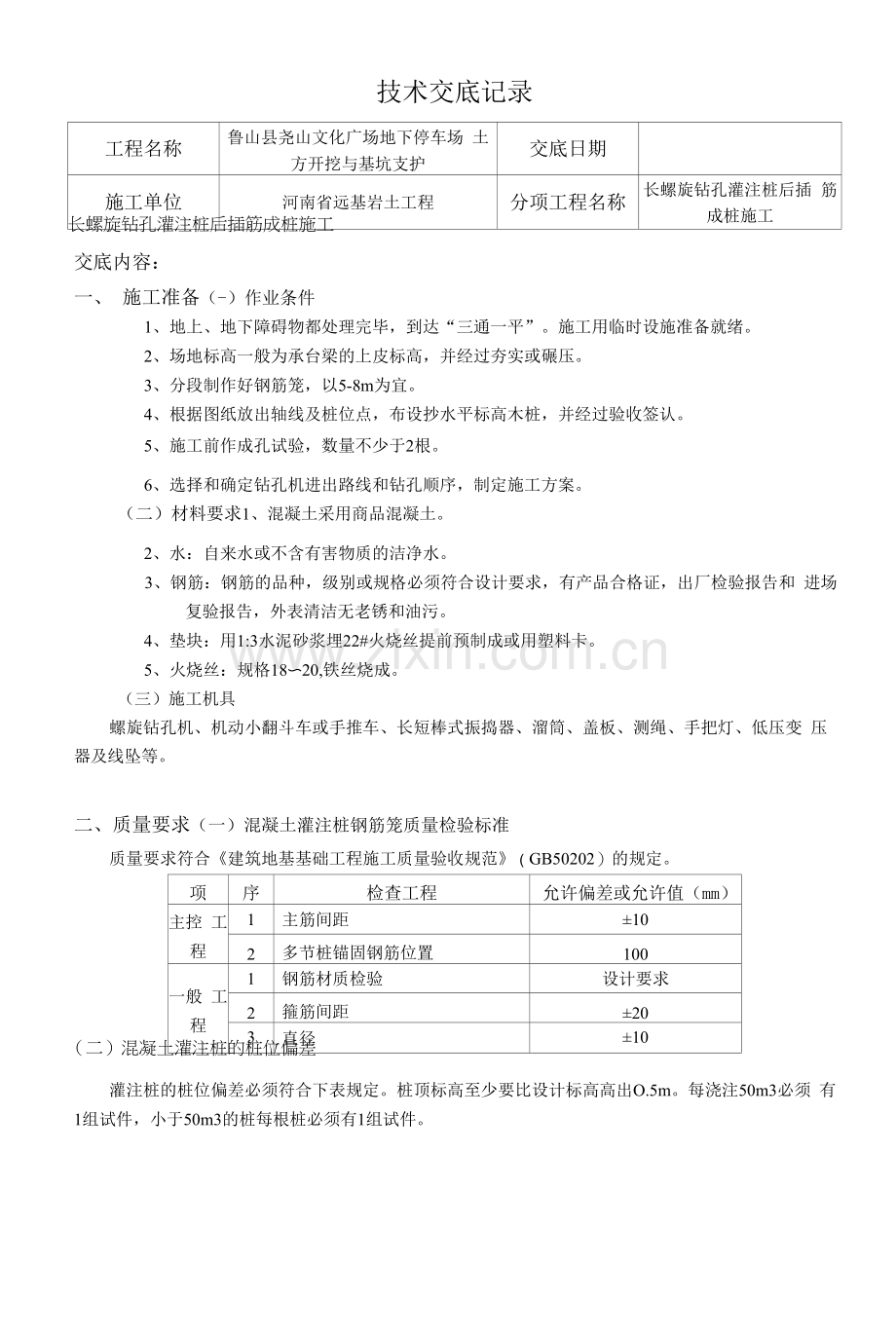

技术交底记录
工程名称
鲁山县尧山文化广场地下停车场 土方开挖与基坑支护
交底日期

施工单位
河南省远基岩土工程
分项工程名称
长螺旋钻孔灌注桩后插 筋成桩施工
长螺旋钻孔灌注桩后插筋成桩施工
交底内容：
一、 施工准备（-）作业条件
1、地上、地下障碍物都处理完毕，到达“三通一平”。施工用临时设施准备就绪。
2、场地标高一般为承台梁的上皮标高，并经过夯实或碾压。
3、分段制作好钢筋笼，以5-8m为宜。
4、根据图纸放出轴线及桩位点，布设抄水平标高木桩，并经过验收签认。
5、施工前作成孔试验，数量不少于2根。
6、选择和确定钻孔机进出路线和钻孔顺序，制定施工方案。
（二）材料要求1、混凝土采用商品混凝土。
2、水：自来水或不含有害物质的洁净水。
3、钢筋：钢筋的品种，级别或规格必须符合设计要求，有产品合格证，出厂检验报告和 进场复验报告，外表清洁无老锈和油污。
4、垫块：用1:3水泥砂浆埋22#火烧丝提前预制成或用塑料卡。
5、火烧丝：规格18〜20,铁丝烧成。
（三）施工机具
螺旋钻孔机、机动小翻斗车或手推车、长短棒式振捣器、溜筒、盖板、测绳、手把灯、低压变 压器及线坠等。
二、质量要求（一）混凝土灌注桩钢筋笼质量检验标准
质量要求符合《建筑地基基础工程施工质量验收规范》（GB50202）的规定。
项
序
检查工程
允许偏差或允许值（mm）
主控 工程
1
主筋间距
±10
2
多节桩锚固钢筋位置
100
一般 工程
1
钢筋材质检验
设计要求
2
箍筋间距
±20
3
直径
±10
（二）混凝土灌注桩的桩位偏差
灌注桩的桩位偏差必须符合下表规定。桩顶标高至少要比设计标高高出O.5m。每浇注50m3必须 有1组试件，小于50m3的桩每根桩必须有1组试件。
技术交底记录
工程名称
鲁山县尧山文化广场地下停车场 土方开挖与基坑支护
交底日期

施工单位
河南省远基岩土工程
分项工程名称
长螺旋钻孔灌注桩后插 筋成桩施工

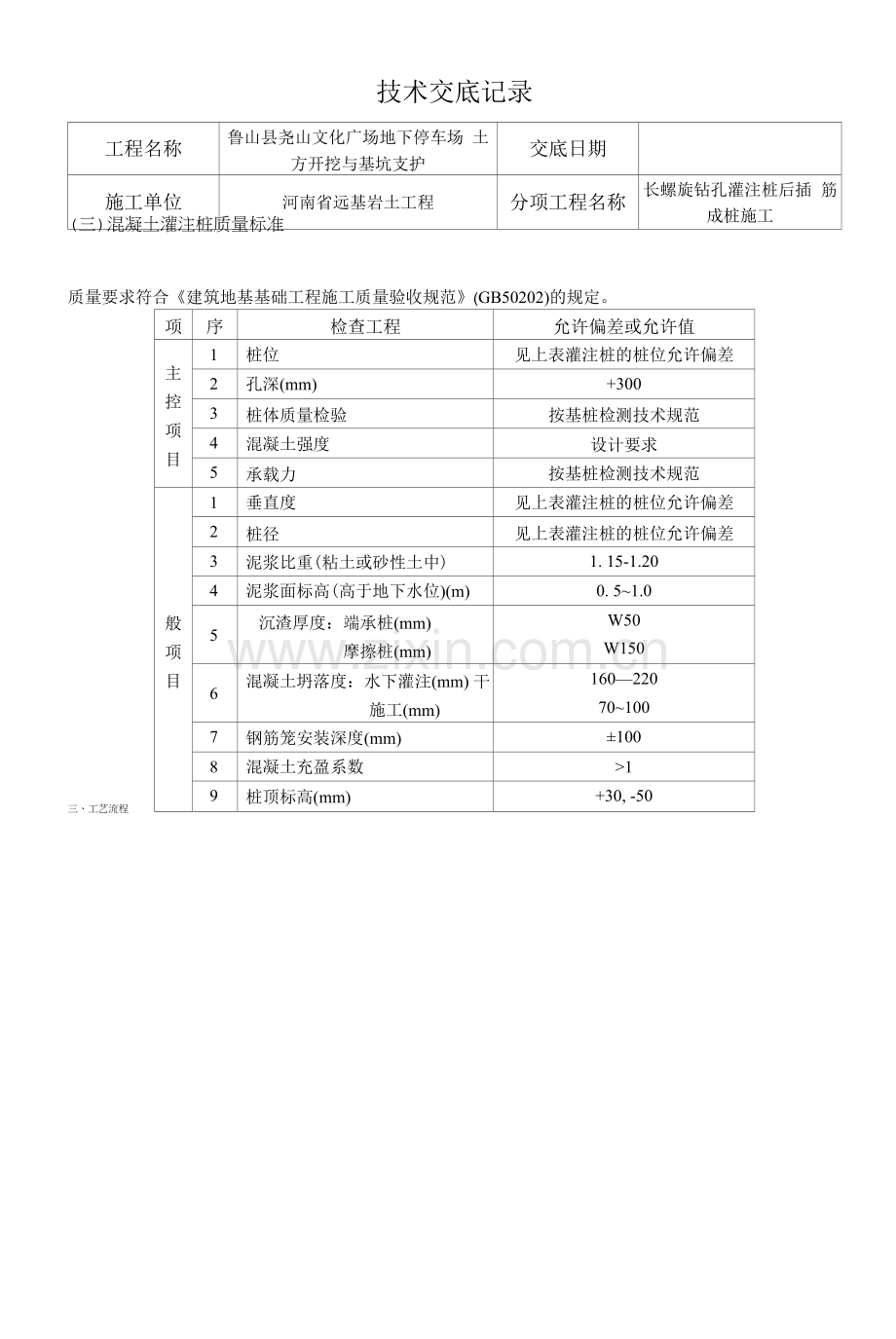

(三)混凝土灌注桩质量标准
质量要求符合《建筑地基基础工程施工质量验收规范》(GB50202)的规定。
项
序
检查工程
允许偏差或允许值
主 控 项 目
1
桩位
见上表灌注桩的桩位允许偏差
2
孔深(mm)
+300
3
桩体质量检验
按基桩检测技术规范
4
混凝土强度
设计要求
5
承载力
按基桩检测技术规范
般 项 目
1
垂直度
见上表灌注桩的桩位允许偏差
2
桩径
见上表灌注桩的桩位允许偏差
3
泥浆比重(粘土或砂性土中)
1. 15-1.20
4
泥浆面标高(高于地下水位)(m)
0. 5~1.0
5
沉渣厚度：端承桩(mm) 摩擦桩(mm)
W50
W150
6
混凝土坍落度：水下灌注(mm) 干施工(mm)
160—220
70~100
7
钢筋笼安装深度(mm)
±100
8
混凝土充盈系数
>1
9
桩顶标高(mm)
+30, -50
三、工艺流程
技术交底记录
工程名称
鲁山县尧山文化广场地下停车场 土方开挖与基坑支护
交底日期

施工单位
河南省远基岩土工程
分项工程名称
长螺旋钻孔灌注桩后插 筋成桩施工

四、操作工艺
4.1 定位放线
采用全站仪进行定位放线，测放完全部轴线，经验收合格后，测放建筑物桩位，以S3水准仪测 定施工场地标高，测算出桩顶及桩底标高，经验收合格后，进行桩基施工。测量放线后，在场区外 测设立永久控制点，以各校核桩位。放线结束后，由测量人员自检，校核无误后，移交甲方监理进 行验收，并填写相应记录。定位放线误差控制1.0cm以内。
4.2 钻机定位
先校正桩位，无误后进行对位，而后校正桩机垂直度，进一步校正对位情况，满足要求后开钻。 钻机对位前对桩位进行复核，复核无误后再对位，控制对位偏差小于2.0cm,并用麻绳将钻具下口活 瓣绑住封口，然后下放钻具完成对位。对位后，通过调节液压支腿调整钻机水平，并校核钻杆垂直 度，确保其垂直度小于0.5%。
4.3 钻进成孔
严格控制钻进速度，分析地层情况，严格控制钻进电流，并做好记录。在地面以上用钢卷尺丈技术交底记录
工程名称
鲁山县尧山文化广场地下停车场 土方开挖与基坑支护
交底日期

施工单位
河南省远基岩土工程
分项工程名称
长螺旋钻孔灌注桩后插 筋成桩施工
量钻具长度，并做好孔深标记。开钻时钻进速度要慢，据试桩情况一般粘性土地层控制钻进速度小 于0.5m/min,粉土地层控制小于L5m/min。钻进过程中，不得反转或提升钻具，以防下口进水涌泥, 地层反转带上来的土应随钻随清。钻至孔底后，由质检员检查验收后方可终孔。为保证成孔质量， 将钻机带出土石方倒运至基坑边缘，装入吊盘，塔式起重机集中倒运至基坑外，并装8T自卸汽车外 运。为确保成孔施工正常进行，不能中断钻机用电，故本工程采用300KW发电机组发电钻桩，台班 见签证，不扣钻机台班电费。
4.4 泵送碎
441成孔经确认满足要求后，即进行现场搅拌碎地泵输送。先将钻具上提，开启输送泵。随着 碎泵送，上提钻杆，严格控制提钻速度，防止断桩和堵管现象。灌至地表后，停止灌注，并做好记 录，分析桩的充盈情况。
442严格监督搅拌过程，加强进场监控、抽检；根据规范留置试块检验税强度。
443提钻前检查钻杆顶端放气阀是否能畅，并确保其通畅，防止混凝土中积气而造成桩顶碎有 空洞。
444控制钻具提升速度和混凝土泵送速度相一致，严禁过快和过慢。
445第一次灌注时，头盘料采用高标号水泥砂浆，以便润湿泵管及钻杆。
446整个灌注过程应连续，采用60泵加大碎泵量，并配备储料斗备足料，确保每棵桩在连续提 钻不停顿的情况下灌注完毕。
447泵送碎时，应随时保持储料斗内碎面高度，以防泵入空气造成堵管。
448视地层情况，相邻桩施工时为防止串孔事故可采取跳打方案，相邻桩的施工时间为前棵桩 碎初凝后进行。碎初凝后,钻孔机带出的淤泥采用人工装自升式塔式起重机吊运到基坑外，并采用履带 式反铲挖掘机装8T自卸汽车外运13KM。
449地泵泵管安装时，尽量减少弯道，管道长度尽量控制不超过60m,泵管按放必须保持水平, 假设气温较高，在泵管上面应覆盖三层湿草帘，并及时撒水湿润，防止泵管内碎失水造成堵管。
4410加强各工序之间配合，尽量缩短成桩时间。假设长时间停置时，应及时清洗地泵、泵管以及 钻杆。
为确保桩顶质量，碎灌注应至设计标高以上0.50m。
4.5 钢筋笼下放将验收完的钢筋笼对准孔位，徐徐下放，同时开启振动器，振捣至设计标高，完成桩施工。 下放钢筋笼示意图
技术交底记录
工程名称
鲁山县尧山文化广场地下停车场 土方开挖与基坑支护
交底日期

施工单位
河南省远基岩土工程
分项工程名称
长螺旋钻孔灌注桩后插 筋成桩施工

五、成品保护1、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入钻孔时，要有保护垫块、 或垫管和垫板。
2、灌注桩施工完毕进行基础开挖时，要制定合理的施工顺序和技术措施，防止桩的位移和倾 斜。并检查每根桩的纵横水平偏差。
3、安装钻孔机、运输钢筋笼以及浇筑混凝土时，均要注意保护好现场的轴线桩、高程桩。
4、桩头外留的主筋插铁要妥善保护，不得任意弯折或压断。
5、桩头混凝土强度，在没有到达5MPa时，不得碾压，以防桩头损坏。
六、应注意的质量问题1、孔底虚土过多：钻孔完毕，要及时盖好孔盖板，并防止在盖板上过车和行走。操作过程中 要及时清理虚土，必要时可二次投钻清土。
2、塌孔缩孔：注意土质变化，遇有砂卵石或流塑淤泥、上层滞水层渗漏等情况，要会同有关 单位研究处理。
3、桩身混凝土质量差：有缩颈、空洞、夹土等，要严格按操作工艺边浇筑混凝土边振捣的规 定执行。严禁把土和杂物混入混凝土中一起浇筑。
技术交底记录
工程名称
鲁山县尧山文化广场地下停车场
土方开挖与基坑支护
交底日期

长螺旋钻孔灌注桩后插

施工单位河南省远基岩土工程分项工程名称晨二
I丁成桩万也工4、钢筋笼变形：钢筋笼在堆放、运输、起吊、入孔等过程中，没有严格按操作规定执行。必 须加强对操作工人的技术交底，严格执行加固的质量措施。
5、当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，要立即停钻检查。
6、混凝土浇至接近桩顶时，随时测量顶部标高，以免过多截桩和补桩。
7、钻孔进入砂层遇到地下水时，钻孔深度不超过初见水位，以防塌孔。
技术负责人交底人接受交底人.由交底单位填写，交底单位与接受交底单位保存。
1 .当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
