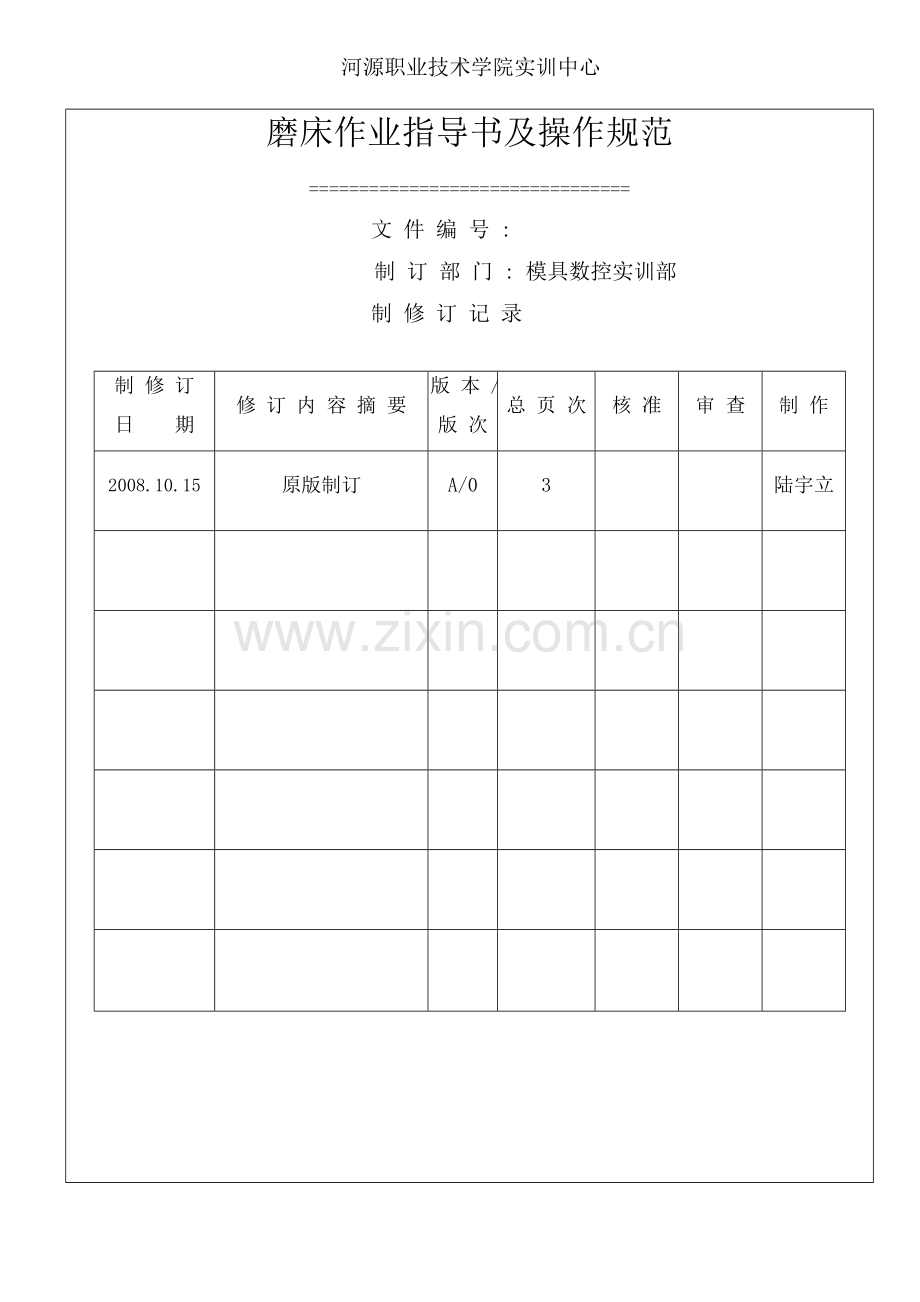

河源职业技术学院实训中心

磨床作业指导书及操作规范
================================
文 件 编 号 :
制 订 部 门 : 模具数控实训部
制 修 订 记 录

制 修 订
日 期
修 订 内 容 摘 要
版 本 /版 次
总 页 次
核 准
审 查
制 作
2008.10.15
原版制订
A/0
3

陆宇立

磨床作业指导书及操作规范
文件编号：
版本/版次：A/0
页 次：1/3
1． 目的：规范安全操作，防患于未然，杜绝安全隐患以达到安全生产。并保证加工质量。
2． 范围：磨床加工所有人员。
3. 作业内容：
3.1.新砂轮平衡前要检查砂轮是否有裂纹,首次使用的砂轮要至少空转5分转,之后每次使用砂轮前至少要空转1分钟。
3.2.砂轮切勿超速使用,要根据砂轮直径选择合适的速度,线速度不超过33m/s。
（V=∏DN）。
3.3.加工中及砂轮旋转中,禁止打开砂轮防护盖。
3.4.拆卸工件及擦拭工作台时,工作台要移动到右下角;工件或垫块从工作台右边方向取出,尽量用右手操作。
4. 程序
4.1作业流程图

5. 规范内容：
5.1每日上班时,各机床责任者确认本机台的状况是否正常,检查、确认的结果记录在“磨床点检表”之中。
5.2.机器作业前之基本确认事项：
5.2.1.各个开关是否灵敏,安全装置是否有效。
5.2.2.润滑油是否充足。
5.2.3.工作台吸磁力是否正常。
5.2.4.冷却水泵运转是否正常(主要是对于小水磨床)。

磨床作业指导书及操作规范
文件编号：
版本/版次：A/0
页 次：2/3
5.2.5.机床前、后、左、右、上、下各方向移动、滑动是否正常。
5.3.基本作业:
5.3.1.用干净布将工作台上的防锈油擦净。
5.3.2.根据工件材质及加工工序,装上已平衡好的所需规格的砂轮。
5.3.3.使用钻石修刀修整砂轮底面,或于需要时修整其侧面。
5.3.4.再次将工作台擦拭干净,轻置工件于工作台上,并利用侧面挡板和垫块准确将工件定位,并上磁固定.，固定后再确认，才开始加工。
5.3.5.将砂轮移动到工作位置侧面、底面对刀。
5.3.6.磨削对刀时，需于容易接触之工件表面上涂上颜色，对刀时以砂轮擦掉该颜色为准；磨削进量要均匀，且只有当砂轮离开工件时方可进刀。
5.3.7.磨床于X和Y轴方向上都配有数字显示仪,最小显示数值为0.001mm。

逆时针摇动
顺时针摇动
X方向手轮
Y方向手轮
工作台向外移动
工作台向右移动
工作台向里移动
工作台向左移动
磨头Z方向上移动，是靠快动及寸动按钮进行移动；磨削深槽时，Z方向可自动进刀。
5.3.8.进入正常磨削作业时,需选择适当的磨削用量以进行加工,[且当余量较大时可使用水磨]。
磨削加工方式
磨削等级
进刀量
前后进刀量
底面磨削
粗磨
0.01-0.03mm
0.5-2mm
精磨
0.0025-0.001mm
0.25-1mm

研磨加工方式
磨削等级
前后进刀量
上下进刀量
侧面磨削
粗磨
0.05-0.2mm
0.01-0.03mm
精磨
0.005-0.01mm
0.01mm
5.3.9.磨削加工时可配合冲子成型器、修整器和砂轮角度修整器、正弦磁力台、块规、正弦规等来作出小圆棒、圆弧、斜面等。
5.3.10.当日最后一班下班前,需将工作台台面涂上一层防锈油,且关闭机床电源。
6.注意事项及设备保养
6.1 所选择的垫块应适当,防止工件飞出,工件装夹时应将毛刺去除。
6.2不能用空气枪清洁工作台台面;清洁工件时空气枪口应远离机台。（防止砂粒进入导轨和导）
6.3每3~6个月更换润滑油,每1年更换切削液。并在保养卡里做记录。
6.4修整砂轮及工件加工前,先确认工作台是否有上磁,防止修刀及工件飞出伤人
6.5工作中禁止戴手套。
6.6工作中衣服拉链必须锁好,衣服袖子没有卷上来时钮扣要扣好。

磨床作业指导书及操作规范
文件编号：
版本/版次：A/0
页 次：3/3

6.7装夹工件时,要把工作台移动到右下角。使砂轮位置处于工作台左上方，如下图所示：

磁盘
砂轮

7.加工示例
1）斜度的加工
（1） 根据斜度的角度大小及“L”的长度，一般只采用两种方法。
1》直接修整砂轮角度加工，（“L”在6mm内）如：各镶件的脱摸度，。
2》利用正弦磁台摆角度加工，如，行位镶件，行位座，铲基。
（2） 圆弧的加工。
利用R透视修整器修出不等的内外“R”成型砂轮，直接加工。
8.相关表单
《机床保养卡》
