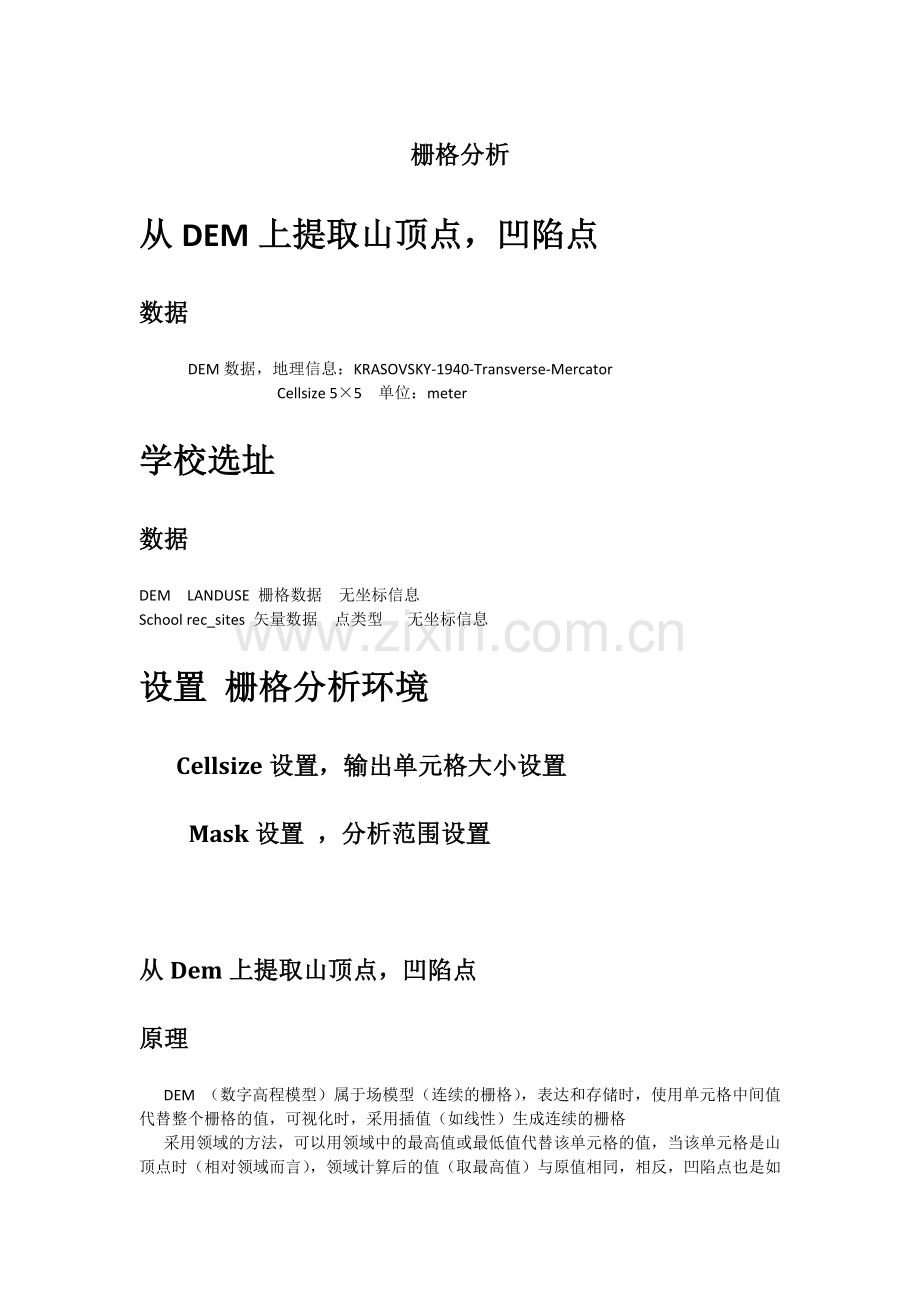

栅格分析从DEM上提取山顶点，凹陷点数据 DEM数据，地理信息：KRASOVSKY-1940-Transverse-Mercator Cellsize 5×5 单位：meter 学校选址数据 DEM LANDUSE 栅格数据无坐标信息 School rec_sites 矢量数据点类型无坐标信息设置栅格分析环境 Cellsize设置，输出单元格大小设置 Mask设置，分析范围设置从Dem上提取山顶点，凹陷点原理 DEM （数字高程模型）属于场模型（连续的栅格），表达和存储时，使用单元格中间值代替整个栅格的值，可视化时，采用插值（如线性）生成连续的栅格采用领域的方法，可以用领域中的最高值或最低值代替该单元格的值，当该单元格是山顶点时（相对领域而言），领域计算后的值（取最高值）与原值相同，相反，凹陷点也是如此操作 1.加载DEM add date 或直接从catalog 中拖入使用IDENTIFY工具查看每个单元格时，每个单元格只有一个值，对单元格而言是离散的，但对DEM而言，是连续的 2.环境设置在10.1中，设置在ARCTOOLS的环境参数设置中完成常规设置输出工作空间设置栅格分析设置栅格存储设置关于构建金字塔等，此处默认领域运算在10.1中，这个工具是 focal Ststistics 在这个工具中，由两部分 NEIGHBERHOOD部分，设置领域类型，大小。类型有：矩形，园，环，楔形，和用户自定义的，大小用户自己定义 Stastistics type 就是领域的功能选择，此处选择max，既将领域最大值赋予单元格结果预计：计算后的高值和DEM高值相等，低值应该大于等于DEM的低值提取山顶点栅格运算使用计算器计算DEM 和LINYU的差值，结果为0的值对应的栅格单元就是山顶点重分类利用重分类工具提取栅格为0的点，其他点赋值为NODATE 重分类之后，只保留0值矢量化显示将栅格转化为矢量，以便于编辑结果可以看出：这些山顶点均分布在领域内的相对高值点如果改变领域的大小，类型，得到的山顶点也会发生变化凹陷点的提取类似，使用modelbuilder提取结果可以看出，凹陷点分布在低值区域改变领域大小 10×10 100×100 3×3时，凹陷点和山顶点分布绿色点为山顶点红色点为凹陷点这是由于：该处地势平坦注意当选择同一个领域计算山顶点和凹陷点时，在栅格运算后，最大值或最小绝对值是相同的，因为这是领域的内的最大值减去最小值，或相反学校选址原理学校的选址受到各方面因素的综合影响，并且各因素的影响程度不同，并且在因素内部，各个因子对选址也有不同的影响为了在arcgis 中实现选址，规定每个因素内部分为10个等级，按对选址的影响程度分级加载数据由于没有投影信息，显示，为了计算方便，显示单位设置为meter，这并不影响结果，相对位置并没有改变环境设置常规设置输出工作空间设置栅格分析设置栅格存储设置关于构建金字塔等，此处默认 DEM分析由于在选址中，DEM并不能直接使用，选址和坡度息息相关，越平坦，越适宜建学校 Slope 单位选择度，Z-factor 高程因子，平面单位和高程单位的换算 Slope内部因子分级使用reclassfy工具，分为10类，采用等间距分类方法，并且坡度越小值越高 Landuse 分析这三个地区不能建校，重分类时，删除，等级认为是10 Landuse重分类由于water，wetland和grass不适宜建校，所以重分类是删除这三项 School分析分析现有的学校，赋予权重，距离现有学校越远，值越高为了和其他栅格图像分析，选择距离制图生成栅格图像距离制图计算其它栅格到源栅格的距离 Reclassify 按照距离远近分类，越远值越高 Rec_site 分析同学校分析距离制图 Reclassify 距离越近，值越高栅格运算计算最适宜区域结果至于在提取大于8的部分这就是最适合建校的区域，当然可以根据个人意愿建校问题在环境设置中，输出范围设置DEM 和ＬＡＮＤＵＳＥ　为什么ｌａｎｄｕｓｅ成功，而ＤＥＭ失败呢？关于Modelbuilder的构建，如果构建MODEL，在model中，尽是reclassify的设置，即字段的赋值，而这一切尽是在没有字段值的情况下操作，这就要求我们必须事先单独操作过整个步骤，且必须对每一步非常了解，其实，这个moderl 构建中涉及太多属性设置，我认为就不应该建立model
