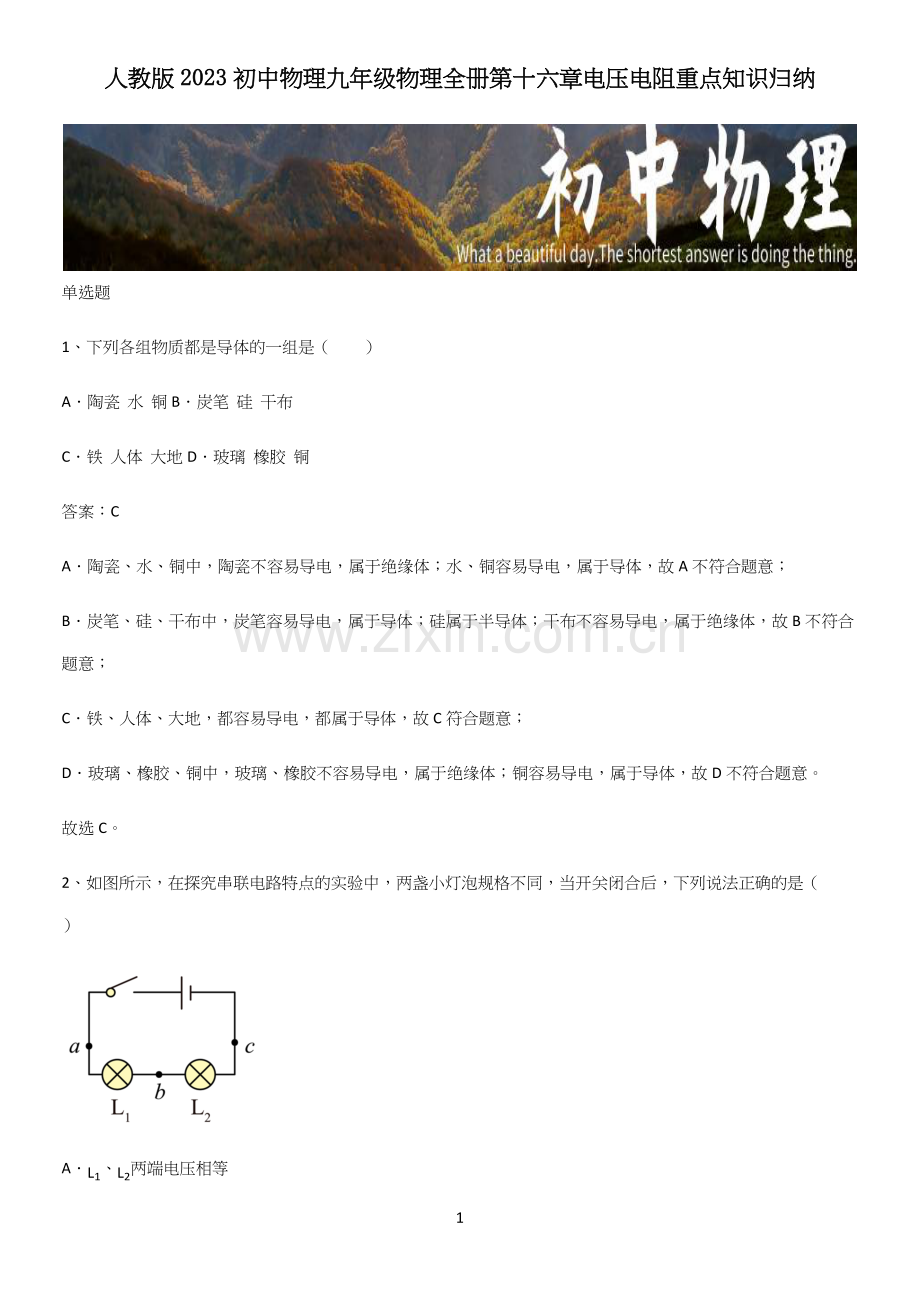

人教版2023初中物理九年级物理全册第十六章电压电阻重点知识归纳

1

单选题
1、下列各组物质都是导体的一组是（　　）
A．陶瓷  水  铜B．炭笔  硅  干布
C．铁  人体  大地D．玻璃  橡胶  铜
答案：C
A．陶瓷、水、铜中，陶瓷不容易导电，属于绝缘体；水、铜容易导电，属于导体，故A不符合题意；
B．炭笔、硅、干布中，炭笔容易导电，属于导体；硅属于半导体；干布不容易导电，属于绝缘体，故B不符合题意；
C．铁、人体、大地，都容易导电，都属于导体，故C符合题意；
D．玻璃、橡胶、铜中，玻璃、橡胶不容易导电，属于绝缘体；铜容易导电，属于导体，故D不符合题意。
故选C。
2、如图所示，在探究串联电路特点的实验中，两盏小灯泡规格不同，当开关闭合后，下列说法正确的是（　　）

A．L1、L2两端电压相等

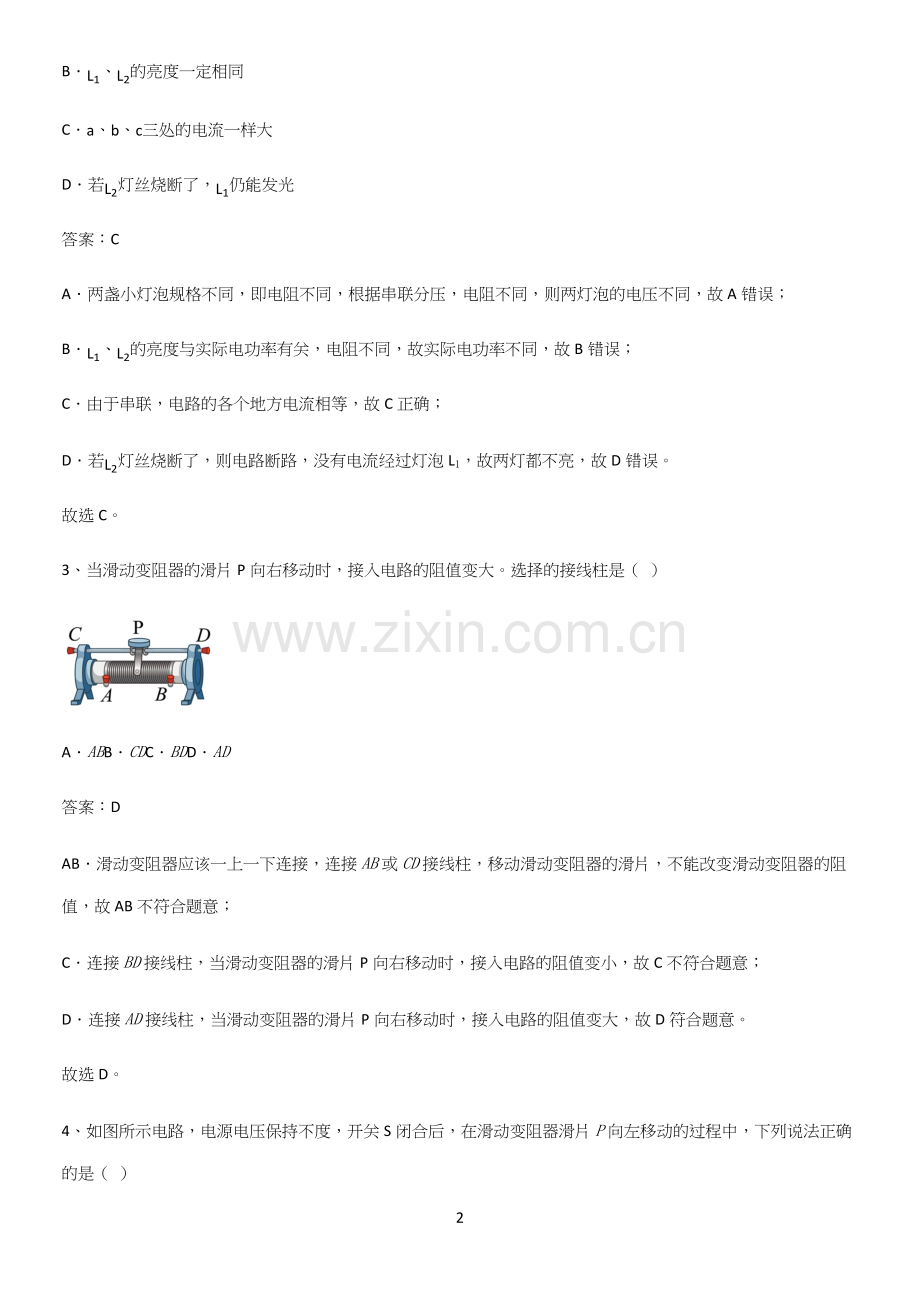

B．L1、L2的亮度一定相同
C．a、b、c三处的电流一样大
D．若L2灯丝烧断了，L1仍能发光
答案：C
A．两盏小灯泡规格不同，即电阻不同，根据串联分压，电阻不同，则两灯泡的电压不同，故A错误；
B．L1、L2的亮度与实际电功率有关，电阻不同，故实际电功率不同，故B错误；
C．由于串联，电路的各个地方电流相等，故C正确；
D．若L2灯丝烧断了，则电路断路，没有电流经过灯泡L1，故两灯都不亮，故D错误。
故选C。
3、当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（  ）

A．ABB．CDC．BDD．AD
答案：D
AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑片，不能改变滑动变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
4、如图所示电路，电源电压保持不度，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（  ）

A．电压表V1示数变小，电压表V2示数不变，电流表A1示数变小
B．电压表V1示数变小，电压表V2示数变大，电压表V1的示数与电流表A1的示数之比变小
C．电压表V2示数不变，电流表A1示数变大，电压表V1的示数与电流表A1的示数之比变大
D．电压表V1示数变小，电压表V2示数不变，电压表V2的示数与电流表A1的示数之比变小
答案：D
由图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，由电阻的串联，电路的总电阻变小，由
I＝UR
可知，此时电路中的电流变大，即电流表的示数变大。
由
U＝IR
可知，定值电阻R两端的电压变大，由于串联电路中电源电压等于各用电器两端的电压之和，所以滑动变阻器两端的电压变小，即电压表V1的示数变小；由于电源电压保持不变，所以电压表V2的示数不变。
A．电流表A1示数变大，电压表V1示数变小，电压表V2示数不变，故A错误；
BC．电压表V1示数变小，电压表V2示数不变，电流表A1示数变大，由欧姆定律，电压表V1的示数与电流表A1的示数之比即变阻器连入电路的电阻，比值变小，故BC错误；
D．电压表V2示数不变，电流表A1示数变大，其比值变小，故D正确。
故选D。
5、如图所示，开关S断开时，电压表示数为6V；闭合开关S后，电压表的示数为4V，此时下列描述正确的是（  ）

A．L1两端电压为6V
B．L1两端电压为4V
C．L2两端电压为2V
D．L1和L2两端电压之和为6V
答案：D
如图，开关断开时，电路为开路，但电压表通过灯接在电源的两极上，电压表示数为6V，电源电压U=6V；闭合开关后，两灯串联，电压表测量灯L2两端的电压，U2=4V，根据串联电路中总电压等于各部分电路电压之和，L1和L2的两端电压之和等于电源电压为6V；L1的两端电压为
U1=U-U2=6V-4V=2V
故D正确，ABC错误。
故选D。
6、按如图所示连接好电路，闭合开关后发现小灯泡L1和L2均不发光，电流表无示数。现用电压表检测电路故障，用电压表分别测得bc、de、af间的电压为0V、3V、3V，由此可以判断电路故障可能是（  ）

A．L1短路B．L2短路C．L1断路D．L2断路
答案：C
AB．如果L1短路或L2短路，会有一个灯泡发光，题目中小灯泡L1和L2均不发光，故AB不符合题意；
C．如果L1断路，用电压表分别测得bc、de、af间的电压为0V、3V、3V，故C符合题意；
D．如果L2断路，电压表测得bc间的电压是3V，电压表测得de间的电压是0V，故D不符合题意。
故选C。
7、下列电路图中，电压、电流关系正确的是（　　）
A．IA>IB>ICB．UAC=UAB-UBC
C．IA=IB+ICD．UAB=UCD+UEF
答案：C
A．串联电路中电流处处相等，即
IA=IB=IC
故A错误；
B．串联电路中电源电压等于各用电器电压之和，即
UAC=UAB+UBC
故B错误；
C．并联电路中干路电流等于各支路电流之和，即
IA=IB+IC
故C正确；
D．并联电路中电源电压等于各支路电压，即
UAB=UCD=UEF
故D错误。
故选C。
8、如图所示是调节台灯亮度的电位器的外形及其内部构造，图中A、B、C三个焊接点相当于变阻器的三个接线柱。下列说法正确的是（  ）

A．台灯上的LED灯是由导体材料制成的
B．将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小
C．将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大
D．电位器是通过改变电阻丝的横截面积来改变接入电路中的电阻大小
答案：B
A．LED灯是由半导体材料制成的，故A错误；
B．只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，接入电路中电阻丝的长度变小，电位器接入电路电阻变小，故B正确；
C．把A和B接入电路，接入了左半段，当滑片逆时针旋动时，接入电路中电阻丝的长度变小，电位器接入电路电阻减小，故C错误；
D．电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的，故D错误。
故选B。
9、如图，电源电压不变。闭合开关，发现灯泡不亮，电流表无示数，电压表有示数且等于电源电压。排除故障后，滑动变阻器的滑片P向左移动，下列分析正确的是（  ）

A．灯泡不亮是因为滑动变阻器阻值过大
B．灯泡不亮是因为灯泡短路
C．排除故障后，滑片P向左移动，灯泡变暗
D．排除故障后，滑片P向左移动，电流表和电压表示数均变大
答案：D
AB．灯泡不亮且电流表无示数，电压表等于电源电压，所以电路中的故障类型是断路，故AB错误；
CD．由图可知，滑片向左移动，滑动变阻器接入电路中的阻值变小，电路中的总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大，灯泡变亮；根据串联电路分压规律可知，小灯泡两端电压变大，电压表示数变大，故C错误，D正确。
故选D。
10、在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（　　）

A．灯L可能变亮B．灯L可能断路
C．电阻R可能断路D．电阻R可能短路
答案：C
由图知，电压表V1测量的是电源电压，无论两灯发生什么故障，其示数不变；所以示数变大的是电压表是V2。当电路正常工作时，R与L串联，电压表V2测电阻R的电压，其示数小于电源电压；
A．若灯L短路，此时灯不亮，灯两端电压为0，电阻R两端的电压变为电源电压，即V2的示数变大，故A不符合题意；
B．若灯L断路，则电压表V2的示数变为0，故B不符合题意；
C．若电阻R断路，电压表V2和灯串联在电源上，灯不亮，电压表V2示数增大为电源电压，故C符合题意；
D．若电阻R短路，则电压表V2的示数变为0，故D不符合题意。
故选C。
11、图所示的电路中，电阻阻值R1<R2。开关S闭合后，R1、R2两端的电压分别为U1、U2，通过R1、R2的电流分别为I1、I2。下列判断正确的是（  ）

A．U1>U2B．U1<U2C．I1>I2D．I1=I2
答案：C
AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1<R2，所以I1>I2，故C正确，D错误。
故选C。
12、如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（  ）

A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
答案：D
AB．如图所示，电源电压不变，闭合开关S，灯L1和L2串联，电压表V1测电源电压
U=6V
电压表V2测灯L2两端的电压
U2=2V
根据串联电路中电压规律可知，灯L1两端的电压
U1=U-U2=6V-2V=4V
故AB错误；
C．断开开关，只将电压表V2换成电流表，灯L2短路，电路中只有L1，是简单电路，故C错误；
D．断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L1与L2并联，电流表A1测灯L2的电流，电流表A2测干路中电流，故D正确。
故选D。
13、下列关于电流、电阻、电路的说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只要有电压电路就一定有电流
C．当通过导体的电流为零时，导体电阻也为零
D．其他条件相同时，横截面积越小的导体电阻越大
答案：D
A．正、负电荷的定向移动都能形成电流，金属导体中就是带负电荷的电子定向移动形成电流的。故A错误；
B．电流的形成条件，除了一定有提供电压的电源外，还要求电路是通路。故B错误；
C．导体的电阻是导体本身的属性，其大小与电流、电压等因素无关，同一导体的电阻一般来说是固定不变的。故C错误；
D．一般来说，导体的电阻与导体的材料、长度、横截面积有关。在其他条件都相同时，横截面积越小，电阻越大。故D正确。
故选D。
14、如图所示，电源两端电压保持不变，闭合开关S，将滑动变阻器的滑片适当左移，下列说法正确的是（  ）

A．电流表A1示数不变、电流表A2示数变小
B．电流表A1示数变大、电压表V示数不变
C．电流表A2示数变大、电压表V示数变小
D．电流表A2示数变大、电压表V示数不变
答案：D
如图，小灯泡与滑动变阻器并联，电流表A1测量通过小灯泡的电流，电流表A2测量干路电流；在滑动变阻器的滑片向左移动的过程中，小灯泡所在的支路两端的电压为电源电压保持不变（并联电路各支路两端的电压均等于电源电压），故通过小灯泡的电流不变，即电流表A1的示数不变；滑动变阻器所在的支路电阻变小，电流变大，故干路的电流变大（并联电路中干路电流等于各支路电流之和），即电流表A2的示数变大；电压表V测量电源电压保持不变。
故选D。
15、将如图中的滑动变阻器连入电路中，要求开关S闭合后，滑片P向左移动时，电流表的示数变大，则应（  ）

A．N接C，M接DB．N接C，M接F
C．N接D，M接FD．N接E，M接D
答案：B
开关S闭合后，滑片P向左移动时，电流表示数变大，说明滑动变阻器接入电路的电阻变小，故滑动变阻器下端应接C接线柱，即N接C，而滑动变阻器上端接线柱则可以从E、F接线柱中任选一个，故ACD不符合题意，B符合题意。
故选B。
多选题
16、下列说法中正确的是（　　）
A．在标准气压下水的沸点是100℃B．一节新干电池的电压为1.5V
C．人们舒适的温度是70℃D．手机充电时电压约为380V
答案：AB
A．液体的沸点和气压有关系，在一个标准大气压下水的沸点是100℃，故A正确；
B．结合生活实际，一节新干电池的电压为1.5V，故B正确；
C．正常情况下，人的正常体温为37℃，感觉舒适的温度在24℃左右，故C错误；
D．手机已经成为现代最常用的通信工具，手机专用充电器的工作电压在5V左右，故D错误。
故选AB。
17、如图所示的电路中，电源电压不变，闭合电键 S 后，灯 L1、L2都发光。 一段时间后，其中一灯突然熄灭，电压表的示数不变，则产生这一现象的原因是（  ）

A．灯 L1短路
B．灯 L2短路
C．灯 L1断路
D．灯 L2断路
答案：CD
闭合电键 S 后，两灯并联，灯 L1、L2都发光，电流表测L1的电流，电压表测灯或电源电压，两电表都有示数。
A．若灯 L1短路，两灯都不发光，电压表测导线的电压，示数为0，故A不符合题意；
B．若灯 L2短路，两灯都不发光，电压表测导线的电压，示数为0，故B不符合题意；
C．并联电路各支路可独立工作、互不影响，灯 L1断路，灯 L1不发光，L2仍发光，电压表与电流表串联，电流表示数为0，电压表测电源电压，电压表示数不变，故C符合题意；
D．并联电路各支路可独立工作、互不影响，灯L2断路，L2熄灭，L1仍发光，电压表测电源电压，示数不变，故D符合题意。
故选CD。
18、把玻璃珠接入电路中，闭合开关，灯不亮，如图（甲）。若给玻璃珠加热，当玻璃珠加热到红炽状态时，灯发光，如图（乙）。这个现象说明（    ）

A．导体和绝缘体没有绝对的界限B．室温下，玻璃是半导体材料
C．玻璃在红炽状态下会变成导体D．只要给材料加热，它的电阻就会变小
答案：AC
B．室温下，把玻璃珠接入电路中，闭合开关，灯不亮，说明玻璃不容易导电，是绝缘体，故B不符合题意；
AC．给玻璃珠加热，当玻璃珠加热到红炽状态时，灯发光，说明玻璃在红炽状态是导体，由此可知，导体和绝缘体没有绝对的界限，故AC符合题意；
D．根据以上分析可知，玻璃在常温时，是绝缘体；在红炽状态时，是导体，电阻会变小。但没有足够的实验证明，其它材料在加热时，电阻会变小。故D不符合题意。
故选AC。
19、一同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的是（　　）
A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的
B．家用小汽车的前后转向灯，总是同时亮，同时灭，它们是串联的
C．一个电路中只有两个小灯泡，如果通过它们的电流不相等，那么这两个灯泡一定是并联在一起
D．一般家庭中都要安装几盏照明灯，使用时发现有的灯泡发光亮些，有的暗些，它们两端的电压可能不相等
答案：BD
A．灭蚊网和照明灯可以单独工作，说明它们为并联连接，故A正确，不符合题意；
B．汽车同侧前后两个转向灯虽同时亮同时灭，但它们工作时互不影响，一个灯坏了，另一个灯仍能工作，所以它们是并联的，故B错误，符合题意；
C．因为串联电路电流处处相等，一个电路中只有两个小灯泡，如果通过它们的电流不相等，那么这两个灯泡一定是并联在一起，故C正确，不符合题意；
D．家庭电路中，一个照明灯坏了，其他灯依然可以照明，所以它们之间都是并联关系，而并联电路两端的电压相等，故D错误，符合题意。
故选BD。
20、将如图所示的滑动变阻器连入电路，若滑片P向D端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（  ）

A．A和DB．A和CC．B和DD．B和C
答案：AB
滑动变阻器应一上一下连接，当滑动变阻器的滑片P向D端移动时，接入电路中的电阻变大，则接入电路的电阻丝变长，下方需要接入A接线柱才能满足题意，上面的接线柱接入C或D，即接A和C或A和D，综上可知，故AB符合题意，BD不符合题意。
故选AB。
21、下列关于电压、电流、电阻说法错误的是（　　）
A．导体容易导电，说明导体对电流没有任何阻碍作用
B．无论正电荷还是负电荷的定向移动都能形成电流
C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开
D．要在一段电路中产生电流，它的两端必须有电压
答案：AC
A．导体容易导电说明它对电流的阻碍作用较小，而不是没有阻碍作用，故A错误，符合题意；
B．电荷的定向移动形成电流，所以无论正电荷还是负电荷的定向移动都能形成电流，故B正确，不符合题意；
C．在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开，故C错误，符合题意；
D．电路中有电流的条件是有电源，且电路必须是闭合通路，所以要在一段电路中产生电流，它的两端就必须有电压，故D正确，不符合题意。
故选AC。
22、下列说法中正确的是（  ）
A．原子是由带正电的原子核和带负电的核外电子构成的
B．由于绝缘体内没有电荷，因此绝缘体不容易导电
C．用电器中有电流通过，它两端就一定有电压
D．金属以及酸碱盐的水溶液容易导电，是因为他们有大量的自由电荷
答案：ACD
A．原子核由带正电的质子和不带电的中子组成，原子是由带正电的原子核和带负电的核外电子构成的，故A正确；
B．由于绝缘体内缺少能够自由移动的电荷，因此绝缘体不容易导电，故B不正确；
C．电压是使电荷定向移动形成电流的原因，电路中有电流，则电路两端一定有电压，故C正确；
D．金属容易导电靠的是大量的自由电子；酸碱盐的水溶液导电靠的就是大量的正负离子，故D正确。
故选ACD。
23、小明测量不同型号铅笔在纸上涂划所得线条的电阻，实验步骤如下：
（1）用铅笔在纸上画出两段长为15cm的线条，在其中一段线条上重复涂划3次，另一段6次；
（3）换用不同型号铅笔重复（1）的操作，得到多组等长等宽的线条如图；
（3）测出每段线条两端的电阻记录在下表。

表格

2B
4B
6B
8B
9B

低→含量(%) 高
3
①
0.79
0.67
0.49
③
6
②
0.65
0.43
0.28
④
根据实验数据，以下说法不正确的是（  ）A．铅笔芯中主要起导电作用的是碳，含碳量越高的铅笔导电性能越好
B．根据实验数据可以推测电阻最小的是①
C．在表格中从左往右，线条导电性能越好，则线条两端的电阻越小
D．不同型号的铅笔，画的宽度、长度、涂的次数都会影响到线条的电阻值
答案：BD
A．碳为导体，铅笔芯中主要起导电作用的是碳，含碳量越高的铅笔导电性能越好，电阻越小，故A正确，不符合题意；
B．根据实验数据得，2B铅笔的含碳量最低，且涂划次数越多，电阻越小，因此可以推测电阻最大的是①，故B不正确，符合题意；
C．在表格中从左往右，铅笔的含碳量越来越高，线条两端的电阻越小，线条导电性能越好，故C正确，不符合题意；
D．由表格中数据得，不同型号的铅笔，画的宽度、长度相同时，涂的次数不同，线条电阻不同，即只能得到不同型号的铅笔画的宽度、长度相同的线条时，涂的次数会影响线条电阻，故D不正确，符合题意。
故选BD。
24、如图所示，R1和R2均为定值电阻，闭合开关S，电流表指针明显偏转，电压表几乎无示数，则电路故障不可能是（  ）

A．R1短路B．R2短路C．R1断路D．R2断路
答案：BCD
由图可知，R1、R2串联，闭合开关S，电流表指针明显偏转，说明电路没有发生断路；电压表几乎没有示数，说明与电压表并联的用电器短路，即R1短路；如果R2短路，则电压表示数接近电源电压，故A不符合题意，BCD符合题意。
故选BCD。
25、如图所示的电路中，闭合开关S，已知电源电压为6V，L2两端的电压为2V，则下列说法正确的是（  ）

A．灯泡L1和L2并联
B．电压表的示数为4V
C．灯泡L1两端的电压为4V
D．若断开开关，则电压表示数约为6V
答案：BCD
A．由电路图知道，两灯泡串联，电压表测L1两端的电压，故A错误；
BC．根据题意知道，L2两端的电压为2V，根据串联电路两端的总电压等于各部分电路两端的分电压之和可知，L1两端的电压
U1=U-U2=6V-2V=4V
即电压表的示数为4V，故BC正确；
D．由电路图知道，若断开开关，则电压表测量的是电源电压，则示数约为6V，故D正确。
故选BCD。
填空题
26、如图所示，两位同学分别设计了用一个单刀双掷开关，一只电压表，在不改变电路连接的前提下，能测出灯L1和L2两端电压的电路图。请你判断，设计的电路图中______（填“甲”或“乙”）图是正确的。他们选择正确的电路图进行测量，当开关拨至1时，电压表的示数为2V；当开关拨至2时，电压表的示数为5V。则灯L1两端电压为______V，灯L2两端电压为______V。

答案：     甲     2     3
[1]由甲、乙电路图可知，两灯串联，因为串联电路两端的电压等于各部分电路两端的电压之和，所以要测量出两灯两端的电压大小，可利用电压表直接测量两灯两端的电压，或利用电压表测量出某灯两端的电压及两灯的总电压，从而得到另一灯两端的电压大小。如图乙，S拨至1时，若电压表能测量灯L1两端的电压（电流从电压表的正接线柱流入、从电压表的负接线柱流出）；S拨至2时，电压表接在灯L2两端，此时电流从电压表的负接线柱流入，从正接线流出，电压表的正、负接线柱接反，不能测得灯L2两端的电压，故设计的电路图中乙图是错误的。如图甲，当开关拨至1时，电压表测量灯L1两端的电压，当开关拨至2时，电压表测量两灯的总电压，根据串联电路的电压规律可求得灯L2两端电压，故设计的电路图中甲图是正确的。
[2]在甲图中，当开关拨至1时，电压表的示数为2V，即灯L1两端电压为U1＝2V。
[3]当开关拨至2时，电压表的示数为5V，两灯两端的总电压为U＝5V，则灯L2两端电压为
U2＝U﹣U1＝5V-2V＝3V
27、小明自制了一盏可调节亮度的台灯，电路如图所示，小灯泡规格是“6V  3W”。请完成以下问题：

（1）粗心的小明忘记把灯泡画上去，你认为灯泡应画在图中______之间（选填“a、b”或“c、d”）；
（2）连好电路后，若要使灯泡变暗，应将滑动变阻器的滑动片向______（填“左”或“右”）移动。
答案：     a、b     右
[1]由题意可知，台灯的亮度可调节，所以灯泡应该与滑动变阻器串联，结合电路图可知，灯泡应该接在a、b之间。
[2]灯泡的亮暗取决于实际功率的大小，由P＝I2R可知，要使灯泡变暗应减小电路中的电流，由欧姆定律可知应增大电路中的电阻，即滑片右移时增大滑动变阻器接入电路中的电阻。
28、有两段导线A和B，在相同的电压下，通过导线A的电流较大，通过导线B的电流较小，___________段导线的电阻大，24000Ω=___________kΩ。
答案：     B     24
[1]由R=UI可知，在电压相同的情况下，通过导体的电流越大，导体的电阻越小，由题意可知，通过导线A的电流较大，通过导线B的电流较小，故B段导线的电阻较大。
[2]因
1Ω=1×10-3kΩ
故
24000Ω=24kΩ
29、如图甲所示是两个相同的验电器A、B，开始时验电器A带负电，验电器B不带电。用一根带有电流表的金属棒连接两个验电器的金属球，金属棒中的电流方向是 ___________（选填“从左至右”或“从右至左”）。如图乙所示，电源电压恒为3V，电阻R或灯L中仅有一处发生故障，当开关S闭合后，可以根据电压表 ___________（选填“V1”或“V2”）的示数判断故障情况。

答案：     从右至左     V1
[1]原来带负电，用一根带有电流表的金属棒连接两个验电器的金属球，连接的瞬间，A验电器的部分电子转移到B验电器。物理学规定正电荷定向移动的方向为电流的方向，因电子带负电，所以电子定向移动的方向与电流方向相反，即金属棒中的电流方向从右至左。
[2]由电路图知，R与L串联，电压表V1测L两端电压，V2测电源电压，若R断路，则L也被断路，电压表V1无示数，电压表V2测电源电压，示数为3V；若R短路，则电路为L的简单电路，两电压表都有示数，且示数都为3V；若L断路，则电压表V1与R串联，相当于测电源电压，示数为3V，电压表V2测电源电压，示数为3V；若L短路，则电路为R的简单电路，电压表V1无示数，电压表V2测电源电压，示数为3V。由以上分析可知，无论R还是L出现故障，电压表V2都有示数，示数为3V，所以不可以从V2的示数判断故障，可以根据电压表V1的示数判断故障情况。
30、如图是由电流表改装而成的体重计装置，其中R2是下端带绝缘体AB的滑动变阻器，R1是电路保护电阻。当人站在测试台上时，杠杆带动滑片移到 ___________（选填“AB间”或“BC间”）位置，接通电路，电流表（体重计）有一定的示数。当体重增大时，滑片P向 ___________滑，使连入电路的电阻（PC部分）变 ___________，所以电路中的电流变大，体重显示表的示数变大。

答案：     BC间     上     小
[1]当人没有站在测试台上时，滑片P在电阻R2的AB间，位于绝缘部分，使电路切断；当人站在测试台上时，杠杆带动滑片移到BC间接通电路，电流表（体重计）有一定的示数。
[2][3]当体重逐渐增加时，在杠杆的作用下滑片上移，接入电路的电阻丝长度变短，连入电路的电阻变小，根据I=UR知电路中的电流变大，体重显示表的示数变大。
