人教版2023初中物理九年级物理全册第十六章电压电阻必须掌握的典型题.docx

人教版2023初中物理九年级物理全册第十六章电压电阻必须掌握的典型题

1

单选题

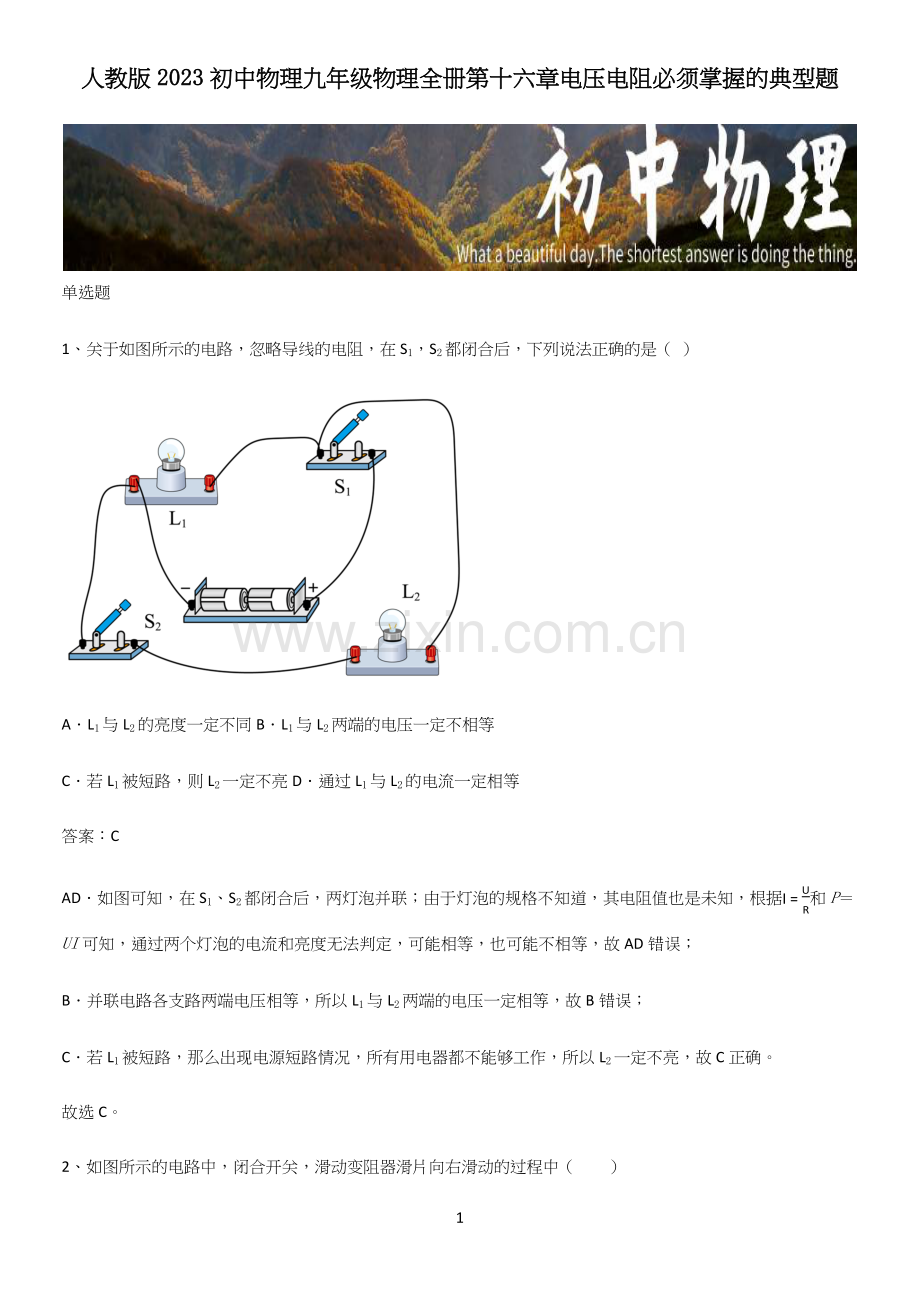

1、关于如图所示的电路，忽略导线的电阻，在S1，S2都闭合后，下列说法正确的是（  ）

A．L1与L2的亮度一定不同B．L1与L2两端的电压一定不相等
C．若L1被短路，则L2一定不亮D．通过L1与L2的电流一定相等
答案：C
AD．如图可知，在S1、S2都闭合后，两灯泡并联；由于灯泡的规格不知道，其电阻值也是未知，根据I=UR和P＝UI可知，通过两个灯泡的电流和亮度无法判定，可能相等，也可能不相等，故AD错误；
B．并联电路各支路两端电压相等，所以L1与L2两端的电压一定相等，故B错误；
C．若L1被短路，那么出现电源短路情况，所有用电器都不能够工作，所以L2一定不亮，故C正确。
故选C。

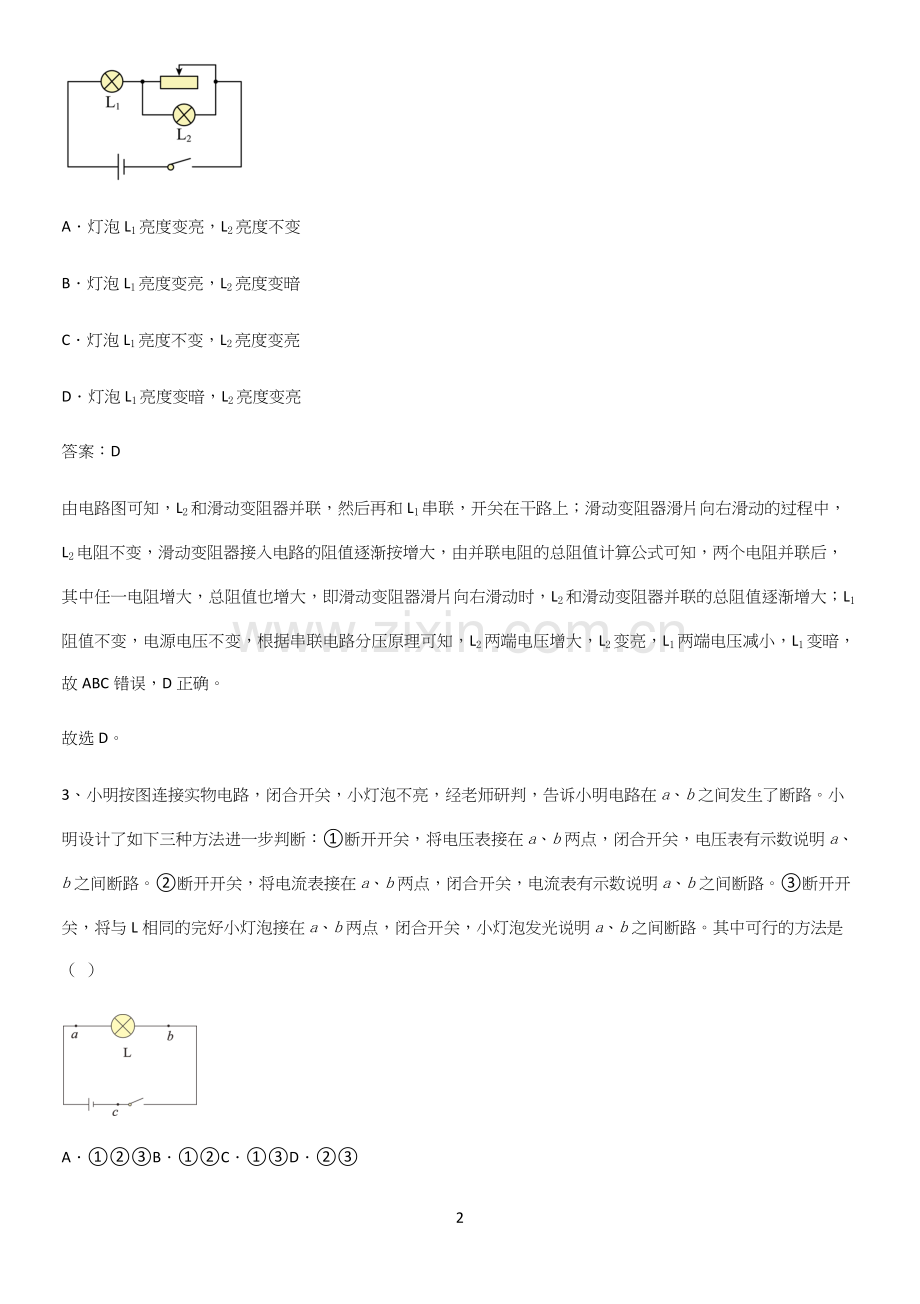

2、如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（　　）

A．灯泡L1亮度变亮，L2亮度不变
B．灯泡L1亮度变亮，L2亮度变暗
C．灯泡L1亮度不变，L2亮度变亮
D．灯泡L1亮度变暗，L2亮度变亮
答案：D
由电路图可知，L2和滑动变阻器并联，然后再和L1串联，开关在干路上；滑动变阻器滑片向右滑动的过程中，L2电阻不变，滑动变阻器接入电路的阻值逐渐按增大，由并联电阻的总阻值计算公式可知，两个电阻并联后，其中任一电阻增大，总阻值也增大，即滑动变阻器滑片向右滑动时，L2和滑动变阻器并联的总阻值逐渐增大；L1阻值不变，电源电压不变，根据串联电路分压原理可知，L2两端电压增大，L2变亮，L1两端电压减小，L1变暗，故ABC错误，D正确。
故选D。
3、小明按图连接实物电路，闭合开关，小灯泡不亮，经老师研判，告诉小明电路在a、b之间发生了断路。小明设计了如下三种方法进一步判断：①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数说明a、b之间断路。②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数说明a、b之间断路。③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光说明a、b之间断路。其中可行的方法是（  ）

A．①②③B．①②C．①③D．②③
答案：C
①断开开关，将电压表接在a、b两点，闭合开关，电压表有示数，说明有电流经过电池、电压表、开关回到负极，说明ab间断路，若ab间发生短路，则电压表无示数，故①可行；
②断开开关，将电流表接在a、b两点，闭合开关，电流表有示数，但此时发生电源短路，造成危险，故②不可行；
③断开开关，将与L相同的完好小灯泡接在a、b两点，闭合开关，小灯泡发光，说明加入的电灯泡所在的电路是通路，a、b存在问题，若ab间短路，则加入的灯泡被短路，不发光，若ab间断路，则加入的灯泡发光，符合题意，故③可行；
故综上所述，①③可行，C符合题意；ABD不符合题意。
故选C。
4、当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。选择的接线柱是（  ）

A．ABB．CDC．BDD．AD
答案：D
AB．滑动变阻器应该一上一下连接，连接AB或CD接线柱，移动滑动变阻器的滑片，不能改变滑动变阻器的阻值，故AB不符合题意；
C．连接BD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变小，故C不符合题意；
D．连接AD接线柱，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大，故D符合题意。
故选D。
5、小伟和小刚很喜欢做电学实验，利用课间时间他们连接了如下电路图，可是闭合开关后一灯亮一灯不亮，电压表没有示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮，电流表示数发生变化，但电压表依然没有示数，若故障只发生在某一处，你帮他们分析可能是（　　）

A．灯泡L1发生了短路B．灯泡L2发生了短路
C．灯泡L1的灯丝断路了D．灯泡L2的灯丝断路了
答案：A
由电路图可知，此电路为串联电路，电流表测电路中电流，电压表测灯泡L1两端的电压；
AC．闭合开关后电流表有示数，说明电路为通路，一灯亮一灯不亮，电压表没有示数，说明电压表所在处有故障；若灯泡L1断路，则电压表串联在电路中，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表将有示数，电流表的示数将不会变化，所以灯泡L1不可能断路；若灯泡L1短路，则电压表无示数，电流表有示数，移动滑动变阻器的滑片还是一灯亮一灯不亮（灯泡L1不亮，灯泡L2亮），电压表无示数，电流表的示数会变化，故A符合题意，C不符合题意；
B．若灯泡L2发生了短路，且故障只发生在某一处，则闭合开关后，灯泡L1亮，灯泡L2不亮，电压表和电流表均有示数，故B不符合题意；
D．若灯泡L2的灯丝断了，且故障只发生在某一处，则闭合开关后，电路为断路，灯泡L1不亮，灯泡L2不亮，电压表和电流表均没有示数，故D不符合题意。
故选A。
6、如图所示，开关S断开时，电压表示数为6V；闭合开关S后，电压表的示数为4V，此时下列描述正确的是（  ）

A．L1两端电压为6V
B．L1两端电压为4V
C．L2两端电压为2V
D．L1和L2两端电压之和为6V
答案：D
如图，开关断开时，电路为开路，但电压表通过灯接在电源的两极上，电压表示数为6V，电源电压U=6V；闭合开关后，两灯串联，电压表测量灯L2两端的电压，U2=4V，根据串联电路中总电压等于各部分电路电压之和，L1和L2的两端电压之和等于电源电压为6V；L1的两端电压为
U1=U-U2=6V-4V=2V
故D正确，ABC错误。
故选D。
7、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（  ）。

A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端
答案：D
根据题意要求，图中的两个滑动变阻器是串联接入电路的，要使接入电路的总电阻最大，必须让每个变阻器的电阻丝都全部接入电路。对于左边的变阻器来说，电阻丝的右端接入电路，所以应该把滑片P1移到最左端；对于右边的变阻器来说，电阻丝的左端接入电路，所以应该把滑片P2移到最右端。
故选D。
8、下列电路图中，电压、电流关系正确的是（　　）
A．IA>IB>ICB．UAC=UAB-UBC
C．IA=IB+ICD．UAB=UCD+UEF
答案：C
A．串联电路中电流处处相等，即
IA=IB=IC
故A错误；
B．串联电路中电源电压等于各用电器电压之和，即
UAC=UAB+UBC
故B错误；
C．并联电路中干路电流等于各支路电流之和，即
IA=IB+IC
故C正确；
D．并联电路中电源电压等于各支路电压，即
UAB=UCD=UEF
故D错误。
故选C。
9、如图所示是调节台灯亮度的电位器的外形及其内部构造，图中A、B、C三个焊接点相当于变阻器的三个接线柱。下列说法正确的是（  ）

A．台灯上的LED灯是由导体材料制成的
B．将B和C接入电路时，当滑片顺时针旋转时，电位器接入电路的电阻变小
C．将A和B接入电路时，当滑片逆时针旋转时，电位器接入电路的电阻变大
D．电位器是通过改变电阻丝的横截面积来改变接入电路中的电阻大小
答案：B
A．LED灯是由半导体材料制成的，故A错误；
B．只将B、C两点接入电路，接入了右半段，当滑片顺时针旋动时，接入电路中电阻丝的长度变小，电位器接入电路电阻变小，故B正确；
C．把A和B接入电路，接入了左半段，当滑片逆时针旋动时，接入电路中电阻丝的长度变小，电位器接入电路电阻减小，故C错误；
D．电位器是通过改变接入电路中电阻丝的长度来改变阻值大小的，故D错误。
故选B。
10、如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻不变的是（  ）
A．B．
C．D．
答案：C
A．滑动变阻器的A、D两个接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，电阻减小，故A不符合题意；
B．滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，电阻减小，故B不符合题意；
C．滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，其阻值是滑动变阻器最大电阻的定值电阻，故C符合题意；
D．滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，电阻增大，故D不符合题意。
故选C。
11、在如图所示的电路中，电源电压不变。闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（　　）

A．灯L可能变亮B．灯L可能断路
C．电阻R可能断路D．电阻R可能短路
答案：C
由图知，电压表V1测量的是电源电压，无论两灯发生什么故障，其示数不变；所以示数变大的是电压表是V2。当电路正常工作时，R与L串联，电压表V2测电阻R的电压，其示数小于电源电压；
A．若灯L短路，此时灯不亮，灯两端电压为0，电阻R两端的电压变为电源电压，即V2的示数变大，故A不符合题意；
B．若灯L断路，则电压表V2的示数变为0，故B不符合题意；
C．若电阻R断路，电压表V2和灯串联在电源上，灯不亮，电压表V2示数增大为电源电压，故C符合题意；
D．若电阻R短路，则电压表V2的示数变为0，故D不符合题意。
故选C。
12、如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（  ）

A．电阻R1断路B．电阻R1短路
C．滑动变阻器R断路D．滑动变阻器R短路
答案：C
BD．若R1或者R短路，电路仍然处于通路状态，有电流通过电路，电流表会有示数，故BD不符合题意；
A．如果R1断路，则电路没有电流通过，电流表没有示数；电压表测量的是R1两端的电压，由于电路只有一处故障，电压表仍然与电源两极相连，此时测量电源两端的电压，有较大的示数，故A不符合题意；
C．如果滑动变阻器R断路，则电路没有电流通过，电流表示数为零，指针不偏转；同时电压表与电源正极断开，也没有示数，指针不偏转，故C符合题意。
故选C。
13、如图所示，电源电压不变，闭合开关S，电压表V1的示数为6V，电压表V2的示数为2V。下列说法中正确的是（  ）

A．L1两端电压为2V
B．电源两端电压为4V
C．断开开关，只将电压表V2换成电流表，则L1与L2串联
D．断开开关，将两个电压表都换成电流表，则L1与L2并联
答案：D
AB．如图所示，电源电压不变，闭合开关S，灯L1和L2串联，电压表V1测电源电压
U=6V
电压表V2测灯L2两端的电压
U2=2V
根据串联电路中电压规律可知，灯L1两端的电压
U1=U-U2=6V-2V=4V
故AB错误；
C．断开开关，只将电压表V2换成电流表，灯L2短路，电路中只有L1，是简单电路，故C错误；
D．断开开关，将两个电压表都换成电流表，电流表相当于一根导线，则L1与L2并联，电流表A1测灯L2的电流，电流表A2测干路中电流，故D正确。
故选D。
14、下列关于电流、电阻、电路的说法正确的是（　　）
A．只有正电荷定向移动才能形成电流
B．只要有电压电路就一定有电流
C．当通过导体的电流为零时，导体电阻也为零
D．其他条件相同时，横截面积越小的导体电阻越大
答案：D
A．正、负电荷的定向移动都能形成电流，金属导体中就是带负电荷的电子定向移动形成电流的。故A错误；
B．电流的形成条件，除了一定有提供电压的电源外，还要求电路是通路。故B错误；
C．导体的电阻是导体本身的属性，其大小与电流、电压等因素无关，同一导体的电阻一般来说是固定不变的。故C错误；
D．一般来说，导体的电阻与导体的材料、长度、横截面积有关。在其他条件都相同时，横截面积越小，电阻越大。故D正确。
故选D。
15、某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（  ）
A．由公式R=UI得知，R与U成正比，与I成反比
B．电阻丝中的电流是正电荷定向移动形成的
C．换档减小接入电路的电阻丝长度，电烘箱的功率减小
D．电烘箱工作时是将电能转化为内能
答案：D
A．电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A错误；
B．电阻丝是金属制成的，金属靠自由电子导电，电阻丝中原子核带正电，电子带负电，电流是电子的定向移动形成的，即负电荷定向移动形成的，故B错误；
C．电阻大小与长度有关，其他因素相同时，长度越长电阻越大，换档减小接入电路的电阻丝长度，即电阻减小，根据
P=U2R
电烘箱的功率增大，故C错误；
D．电烘箱消耗电能，产生内能，因此工作时是将电能转化为内能，故D正确。
故选D。
多选题
16、图为常温下一些物质的导电性能，从左到右导电性能越来越强，绝缘性能越来越弱。结合影响电阻大小的其他因素，可知下列说法中正确的是（　　）

A．常温下粗铁丝的电阻比细铜丝的电阻大
B．当导体中没有电流通过时，导体的电阻为零
C．常温下横截面积相同的铁丝，长的比短的电阻大
D．导体和绝缘体之间没有绝对界限
答案：CD
A．电阻大小与材料、横截面积及温度有关外，还与长度有关，粗铁丝和细铜丝的长度未知，粗铁丝的电阻不一定比细铜丝的电阻大，故A错误；
B．电阻大小是导体的一种属性，只与导体的材料、横截面积、长度和温度有关，与导体中的电流、导体两端的电压大小无关，故B错误；
C．电阻大小与导体的材料、长度、横截面积和温度有关，故常温下横截面积相同的铁丝，长的比短的电阻大，故C正确；
D．从图形可看出，导体和绝缘体之间没有绝对界限，比如：常态下的玻璃不容易导电，是很好的绝缘体；若加热到红炽状态，就变成导体，故D正确。
故选CD。
17、下列说法中正确的是（　　）
A．在标准气压下水的沸点是100℃B．一节新干电池的电压为1.5V
C．人们舒适的温度是70℃D．手机充电时电压约为380V
答案：AB
A．液体的沸点和气压有关系，在一个标准大气压下水的沸点是100℃，故A正确；
B．结合生活实际，一节新干电池的电压为1.5V，故B正确；
C．正常情况下，人的正常体温为37℃，感觉舒适的温度在24℃左右，故C错误；
D．手机已经成为现代最常用的通信工具，手机专用充电器的工作电压在5V左右，故D错误。
故选AB。
18、如图所示的串联电路，闭合开关时两个灯泡正常发光，则（　　）

A．通过A点的电流等于通过C点的电流
B．通过A点的电流大于通过B点的电流
C．AC两点间的电压等于BC 两点间的电压
D．BC两点间的电压小于AC两点间的电压
答案：AD
AB．由图可知，两灯泡串联，因串联电路中电流处处相等，所以，用电流表测电路中任意处的电流，电流都是相等的；故A符合题意，B不符合题意；
CD．由图知，AC两点间的电压为总电压，BC两点间的电压为灯泡L2两端电压，因为串联电路总电压等于各用电器两端的电压之和，则BC两点间的电压一定小于AC两点间的电压，故C不符合题意，D符合题意。
故选AD。
19、如图所示的电路中，开关闭合，电压表和电流表均有示数，则下列说法正确的是（　　）

A．电流表A1和A2示数相等
B．电压表V2测电阻R1两端电压
C．电压表V3测电阻R1两端电压
D．电压表V3与V1示数之差等于R2两端电压
答案：AD
A．电路中两电阻串联，串联电路中各处的电流都相等，故A正确；
B．电压表V2与R2并联，测电阻R2两端电压，故B错误；
C．电压表V3测电源两端的电压，故C错误；
D．电压表V1测电阻R1两端电压，串联时电路两端的总电压等于每个用电器两端电压的之和，电压表V3与V1示数之差等于R2两端电压，故D正确。
故选AD。
20、如图所示电路，闭合开关后两灯均正常发光，下列判断正确的是（　　）

A．电流表A2测通过干路的电流
B．两电流表的示数一定相同
C．两灯的电压一定不相同
D．仅断开S2，电流表A1的示数不变
答案：AD
AB．电流表A1测通过灯L1的电流，电流表A2测干路电流，根据并联电路干路电流等于各支路电流之和，电流表A2示数肯定大于电流表A1示数，故A正确，B错误；
C．闭合开关后，两灯泡并联，并联电路各用电器两端电压相同，故C错误；
D．并联电路互不影响，断开S2，灯L2断路，则电流表A2示数减小为零，电流表A1测流过L1的电流，所以电流表A1示数不变，故D正确。
故选AD。
21、将如图所示的滑动变阻器连入电路，若滑片P向D端移动时，接入电路中的电阻变大，则滑动变阻器连入电路的接线柱应是（  ）

A．A和DB．A和CC．B和DD．B和C
答案：AB
滑动变阻器应一上一下连接，当滑动变阻器的滑片P向D端移动时，接入电路中的电阻变大，则接入电路的电阻丝变长，下方需要接入A接线柱才能满足题意，上面的接线柱接入C或D，即接A和C或A和D，综上可知，故AB符合题意，BD不符合题意。
故选AB。
22、下列关于电压、电流、电阻说法错误的是（　　）
A．导体容易导电，说明导体对电流没有任何阻碍作用
B．无论正电荷还是负电荷的定向移动都能形成电流
C．我们在串并联电路的连接过程中，一定要从电源的正极开始连接，且开关必须断开
D．要在一段电路中产生电流，它的两端必须有电压
答案：AC
A．导体容易导电说明它对电流的阻碍作用较小，而不是没有阻碍作用，故A错误，符合题意；
B．电荷的定向移动形成电流，所以无论正电荷还是负电荷的定向移动都能形成电流，故B正确，不符合题意；
C．在串并联电路的连接过程中，不一定要从电源的正极开始连接，但是开关必须断开，故C错误，符合题意；
D．电路中有电流的条件是有电源，且电路必须是闭合通路，所以要在一段电路中产生电流，它的两端就必须有电压，故D正确，不符合题意。
故选AC。
23、如图所示，电源电压不变。下列说法正确的是（　　）

A．闭合开关S1和S3，则R2被短路
B．开关都闭合，则电压表测量R1两端电压
C．只闭合开关S1，则R1和R2串联
D．开关都闭合，将滑片P向左移动，灯泡L的亮度不变
答案：ACD
A．同时闭合开关S1和S3，由于S3与R2并联，则滑动变阻器R2被短路，电路为R1的简单电路，故A正确；
B．开关都闭合，由于S3与电压表、R2并联，则电压表、R2被短路，电压表示数为零，故B错误；
C．仅闭合开关S1，电流依次经过R2、R1、电流表，则R1和R2串联，故C正确；
D．开关都闭合，灯泡与R1并联，滑动变阻器R2被短路，滑片P的移动不能改变灯泡的亮度，则灯泡L亮度不变，故D正确。
故选ACD。
24、如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。下列分析错误的是（  ）

A．电位器与灯泡并联
B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的
C．该电路中，电位器只将a、b接入电路
D．该电路中，电位器只将b、c接入电路
答案：ABD
A．当顺时针转动灯具时，灯就逐渐变暗，直至熄灭，说明该电位器与灯泡串联。当电位器电阻变大时，其电路电流变小，灯泡变暗。故A符合题意；
B．电位器中的滑片滑动过程中是改变了电位器接入电路中电阻丝的长度，从而改变了灯泡亮度，故B符合题意；
CD．该电路中，当顺时针转动灯具，灯就逐渐变暗，说明滑片顺时针转动时电位器电阻变大，所以接入的为a、b。故C不符合题意，D符合题意。
故选ABD。
25、下列电学基础知识说法正确的是（　　）
A．摩擦起电的实质是质子发生了转移
B．电路中的电流方向与电子移动的方向相同
C．电源的作用就是给电路两端提供电压
D．导体电阻大小由导体的材料、长度和横截面积决定，还跟温度有关
答案：CD
A．摩擦起电的实质并不是创造了电荷，而是电子发生了转移，而不是质子发生了转移，故A错误；
B．电路中的电流方向与自由电子定向移动的方向相反，故B错误；
C．电源的作用就是给电路两端提供电压，供用电器工作，故C正确；
D．导体的电阻是导体本身的一种性质，电阻的大小由导体的材料、长度和横截面积决定，还跟温度有关，故D正确。
故选CD。
填空题
26、如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知：锌片是盐水电池的______极，电池的电压为______mV；盐水电池向外供电时，______能转化为电能。

答案：     负     600     化学
[1]根据图示可知，锌片与电压表的负接线柱相连，电压表的指针正常向右偏转，因此锌片为盐水电池的负极。
[2]电压表的量程为0～3V，分度值为0.1V，示数为0.6V，即600mV。
[3] 盐水电池向外供电时，发生化学反应，将化学能转化为电能。
27、请完成与下列实验有关的填空。如图，将一个白炽灯去除玻璃罩后得到的鹤丝连接在电路中，闭合开关S，小灯泡L发光，钨丝不发光，用酒精灯给钨丝加热，小灯泡L发光变暗，说明导体电阻与 _____有关。

答案：温度
闭合开关S，小灯泡L发光，钨丝不发光；酒精灯给钨丝加热，钨丝的温度升高，小灯泡L将变暗，这说明电路中的电流变小了，根据欧姆定律可知，电路中的总电阻变大，即表明钨丝电阻与温度有关。
28、滑动变阻器是靠改变______________________来改变电阻的，从而可以改变电路中的___________ ；使用滑动变阻器时，应将它与所要控制的电路_______联。
答案：     接入电路中电阻丝长度     电流     串
[1][2] 滑动变阻器是靠改变接入电路中电阻丝长度来改变电阻的，在电压不变时，能改变电路中的电流。
[3]使用滑动变阻器时，应将它与所要控制的电路串联。
29、有两段导线A和B，在相同的电压下，通过导线A的电流较大，通过导线B的电流较小，___________段导线的电阻大，24000Ω=___________kΩ。
答案：     B     24
[1]由R=UI可知，在电压相同的情况下，通过导体的电流越大，导体的电阻越小，由题意可知，通过导线A的电流较大，通过导线B的电流较小，故B段导线的电阻较大。
[2]因
1Ω=1×10-3kΩ
故
24000Ω=24kΩ
30、如图甲所示是两个相同的验电器A、B，开始时验电器A带负电，验电器B不带电。用一根带有电流表的金属棒连接两个验电器的金属球，金属棒中的电流方向是 ___________（选填“从左至右”或“从右至左”）。如图乙所示，电源电压恒为3V，电阻R或灯L中仅有一处发生故障，当开关S闭合后，可以根据电压表 ___________（选填“V1”或“V2”）的示数判断故障情况。

答案：     从右至左     V1
[1]原来带负电，用一根带有电流表的金属棒连接两个验电器的金属球，连接的瞬间，A验电器的部分电子转移到B验电器。物理学规定正电荷定向移动的方向为电流的方向，因电子带负电，所以电子定向移动的方向与电流方向相反，即金属棒中的电流方向从右至左。
[2]由电路图知，R与L串联，电压表V1测L两端电压，V2测电源电压，若R断路，则L也被断路，电压表V1无示数，电压表V2测电源电压，示数为3V；若R短路，则电路为L的简单电路，两电压表都有示数，且示数都为3V；若L断路，则电压表V1与R串联，相当于测电源电压，示数为3V，电压表V2测电源电压，示数为3V；若L短路，则电路为R的简单电路，电压表V1无示数，电压表V2测电源电压，示数为3V。由以上分析可知，无论R还是L出现故障，电压表V2都有示数，示数为3V，所以不可以从V2的示数判断故障，可以根据电压表V1的示数判断故障情况。
