艾美特1400mm吊扇调速器接法.docx

吊扇调速器的接线方法

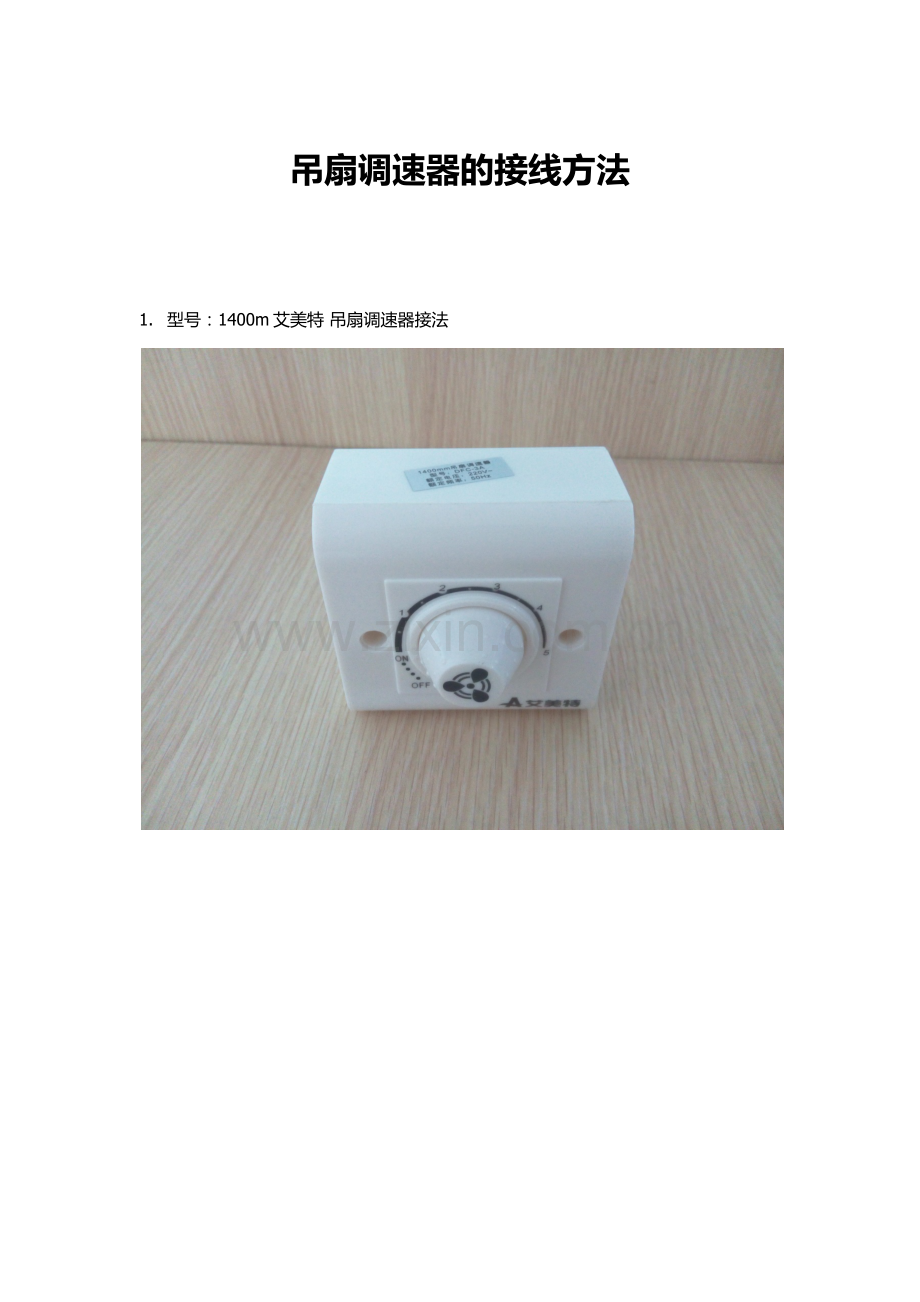

1. 型号：1400m艾美特 吊扇调速器接法

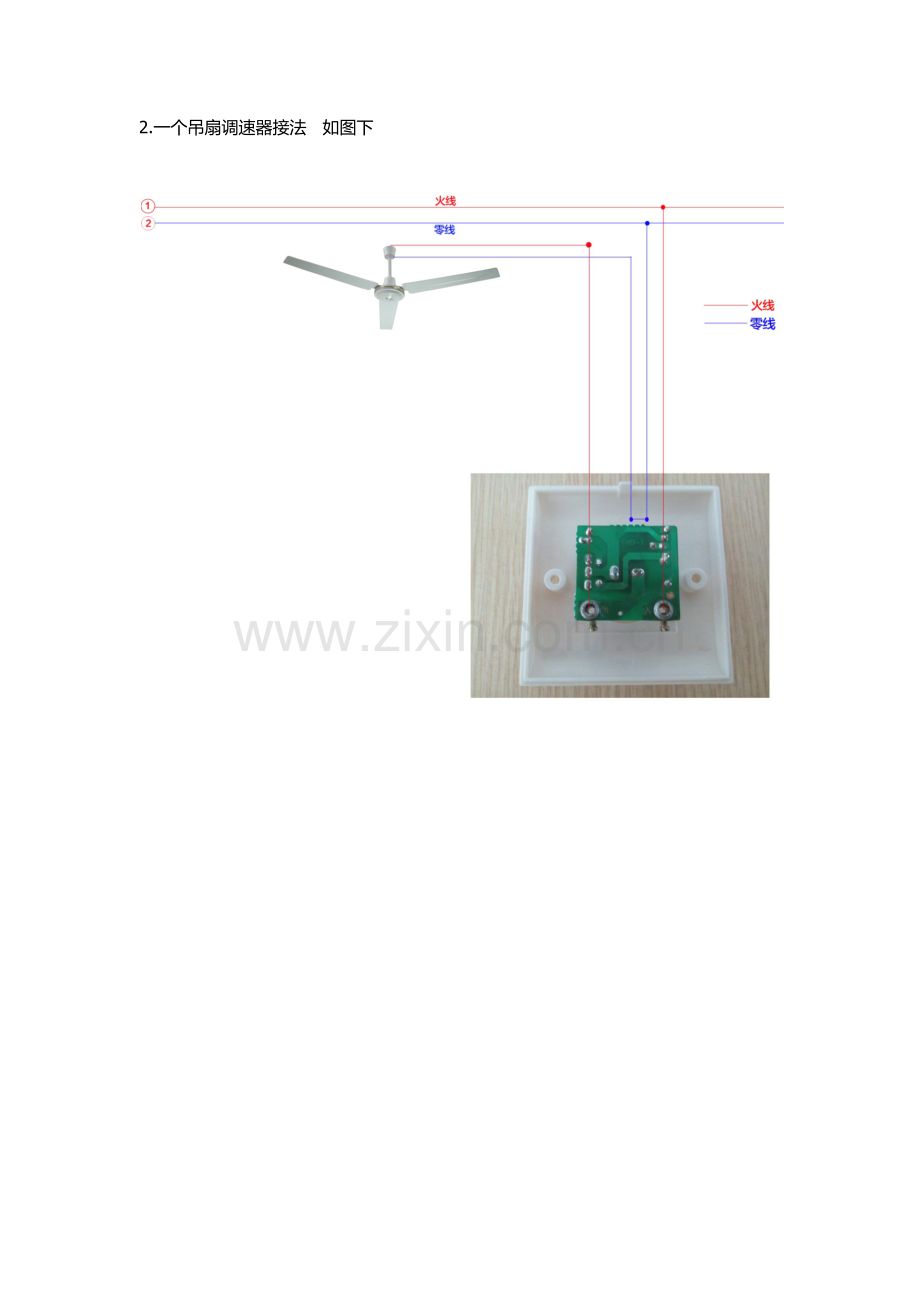

2.一个吊扇调速器接法 如图下

3.二个吊扇调速器接法 如图下

有问题的 发我邮箱 292841002@

原由：

小店的吊扇坏了．通上电后只听到嗡嗡声，就是不转．
为了节省开支（这段时间花费实在是太多了），就自个动手把吊扇拆了下来。
这是一台杂牌子的老式吊扇，铭牌和标签都没有了。

分析：

吊扇拆下来估且分为两个部份：
一为吊扇主体，二为吊扇的启动电容。

首先把吊扇清理了一遍，老吊扇灰尘积了许多，清理干净也有利与后序的修理。

      清理吊扇主要是将扇叶洗涮一遍，可适当加洗洁净清洗污垢；
      拆开电机，在轴承及转动部份加少许润滑油，然后拧紧。

检查启动电容

     启动电容是当再启动时提供启动转矩的。也就是用来分相的，目的是使两个饶组中的电流产生近于90゜的相位差，以产生旋转磁场。三相电中，每两相之间的电流本身就有相位差，不用分相。

    电容感应式电机有两个绕组，即启动绕组和运行绕组。两个绕组在空间上相差90度。在启动绕组上串连了一个容量较大的电容器，当运行绕组和启动绕组通过单项交流电时，由于电容器作用使启动绕组中的电流在时间上比运行绕组的电流超前90度角，先到达最大值。在时间和空间上形成两个相同的脉冲磁场，使定子与转子之间的气隙中产生了一个旋转磁场，在旋转磁场的作用下，电机转子中产生感应电流，电流与旋转磁场相互作用产生电磁场转矩，使电机旋转起来。

     在吊扇拆下来之前通电发出嗡嗡声，所以先检查一下电容是否损坏。用万用表测了一下，确定是电容击穿了，找到原因，马上去修理电器那里新买了一个电容。（这台吊扇原来的电容为2.2μ，修理部那没有，只有2.5μ，替代一下，反正影响也不大。)

安装：

安装吊扇时出现了问题，由于在拆除时没有注意，只是一古脑子把它拆下来，所以在接线上就对不上号了。只好自个费点事测量一下。

（1）判断公共电极。    吊扇引出三根导线，用万用表欧姆挡两两之间对量，如果线圈没有问题，阻值最大的那一次其空下的那个导线头为主、辅绕组的公共电极。
（ 2）判断主绕组和辅助绕组。    用万用表将公共电极和剩下的两线头分别测量，阻值小的是主绕组，阻值大的是辅绕组。
（ 3）主、辅绕组公共端接零线，主绕组另一端接火线，辅绕组的另一端串联电容，电容的另一端也接火线。
（ 4）火、零线颠倒虽然也能正常运转，但不符合电气规范。

注：
通常吊扇电机的三根出线是红、兰（绿）、黑，电容的两根线接在红、兰上面，然后红接到开关或调速器接相线，黑接零线。

如果颜色分辨不出来，可以利用万用表。分别测量三根出线中两两之间的阻值，如果线圈没有问题，两线之间较大阻值是另外两个较小阻值之和。因为两个线圈的尾是连在一起的。（比如上面说的红、兰之间的阻值较大，等于红黑之间和兰黑之间阻值之和。）这时可以判断出哪一根是公共线。公共线接零线，其余两根线接电容。其中一根接火线，如果反转就换一根。

 说明：
       下面附上吊扇详细接线图，以备参考
