电功率提高练习
电功率提高练习
一、选择题
1. 同为“36V 40W”的电灯、电扇、电烙铁都正常工作5min，它们产生热量是：
A.一样多 B.电灯最多 C.电扇最多 D.电烙铁最多
2. 如图1所示，设电源电压保持不变，R是一个定值电阻，在a、b两点间接入一个标有“3V 2W”功灯泡L1，它恰能正常发光；若在a、b两点间换接入标有“3V 3W”的灯泡L2，则该灯泡（ ）
图1
A． 也能正常发光，其消耗的电功率等于2W
B． 也能正常发光，其消耗的电功率等于3W
C． 不能正常发光，其消耗的电功率小于3W
D． 不能正常发光，其消耗的电功率大于3W
3.串联在电路中的两盏灯L1和L2的电阻分别为R1、R2，若Rl>R2，在相同时间内，电流通过L1、L2所做的功分别为W1、W2，它们的关系是( )．
A. Wl<W2 B．W1=W2 C．W1>W2 D．无法确定
4. 小明利用电能表测量某一家用电器的电功率，当电路中只有这一个用电器连续工作时，测得在1h内，消耗的电能为1.2kW·h,那么这一个用电器是
A．电冰箱 B．普通白炽灯 C．彩色电视机 D．挂壁式空调机
5.家庭经常用到的三孔插座和三脚插头，如图2所示。下面接法正确的是( )
图2
A. 1孔接地，1脚接用电器外壳
B．2孔接地，2脚接用电器外壳
C．3孔接地，3脚接用电器外壳
D．不论哪孔接地，哪脚接用电器外壳都可以
6．标有“220V 25W”、“110V 40W”、“36V 40W”、“36V 60W”四种规格的灯泡，若都在正常工作，其中最暗的灯是( )．
A．“220V 25W” B．“110V 40W” C．“36V 40W” D．“36V 60W”
图4

7.一个电热器的电阻为R，当它两端电压为U，通电时间为t时，消耗电能为W．若要使它消耗的电能为4W，下列方法正确的是( )．
A. 电阻R不变，电压U不变，通电时间t变为原来的2倍
B．电阻R减半，电压U增大1倍，通电时间t不变
C．电阻R不变，电压U增大1倍，通电时间t不变
D．电阻R减半，电压U不变，通电时间t不变
8．有两个灯泡，L1标有“6V 3W”字样，L2没有标记，测得L2的电阻为6Ω，把它们串联起来接入某一电路，两个灯泡均能正常发光，那么该电路两端的电压和L2的电功率分别是 ( )．
A．12V，3W B．12V，1.5W C．9V，3W D．9V，1.5W
9．如图4所示，电源电压不变，当滑动变阻器的滑片P由中点向右移动时( )．
A．灯泡的实际功率不变 B．电路的总电阻变小
C．电压表的示数变小 D．电流表的示数变大
10.在测定小灯泡功率的实验中，当调节滑动变阻器滑片P，使小灯泡两端电压比额定电压高1/5时，此时小灯泡的实际功率与额定功率之比是( )．
A．36：25 B．25：36 C．5：6 D．6：5

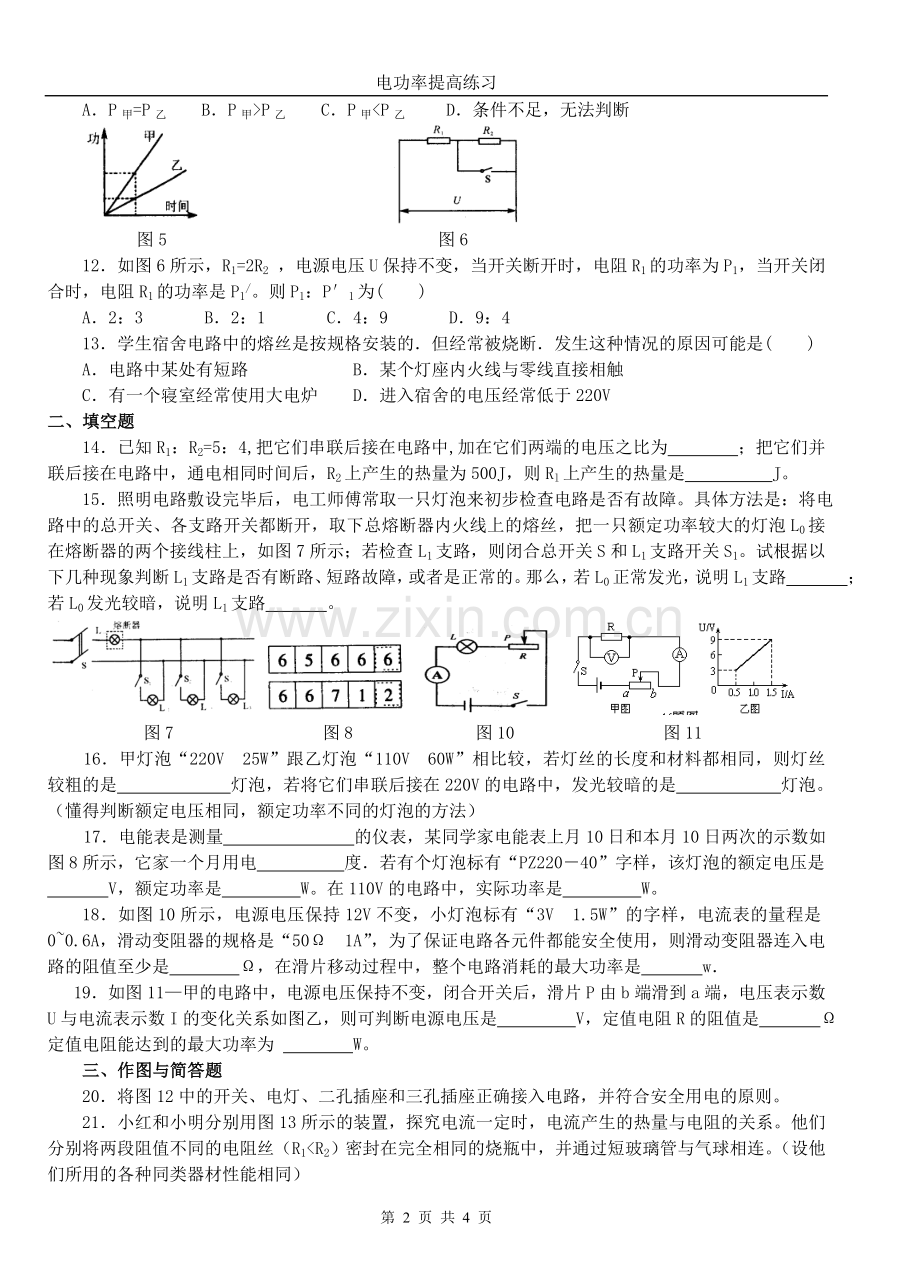

11．图5是甲、乙两物体做功与所需时间的关系图像、由图可以判断，甲物体的功率P甲与乙物体的功率P乙的大小关系足( )
A．P甲=P乙 B．P甲>P乙 C．P甲<P乙 D．条件不足，无法判断

图5 图6
12．如图6所示，R1=2R2 ，电源电压U保持不变，当开关断开时，电阻R1的功率为P1，当开关闭合时，电阻R1的功率是P1/。则P1：P′1为( )
A．2：3 B．2：1 C．4：9 D．9：4
13．学生宿舍电路中的熔丝是按规格安装的．但经常被烧断．发生这种情况的原因可能是( )
A．电路中某处有短路 B．某个灯座内火线与零线直接相触
C．有一个寝室经常使用大电炉 D．进入宿舍的电压经常低于220V
二、填空题
14．已知R1：R2=5：4,把它们串联后接在电路中,加在它们两端的电压之比为 ；把它们并联后接在电路中，通电相同时间后，R2上产生的热量为500J，则Rl上产生的热量是 J。
15．照明电路敷设完毕后，电工师傅常取一只灯泡来初步检查电路是否有故障。具体方法是：将电路中的总开关、各支路开关都断开，取下总熔断器内火线上的熔丝，把一只额定功率较大的灯泡L0接在熔断器的两个接线柱上，如图7所示；若检查L1支路，则闭合总开关S和L1支路开关S1。试根据以下几种现象判断L1支路是否有断路、短路故障，或者是正常的。那么，若L0正常发光，说明L1支路 ； 若L0发光较暗，说明L1支路 。

图7 图8 图10 图11
16．甲灯泡“220V 25W”跟乙灯泡“110V 60W”相比较，若灯丝的长度和材料都相同，则灯丝较粗的是 灯泡，若将它们串联后接在220V的电路中，发光较暗的是 灯泡。
（懂得判断额定电压相同，额定功率不同的灯泡的方法）
17．电能表是测量 的仪表，某同学家电能表上月10日和本月10日两次的示数如图8所示，它家一个月用电 度．若有个灯泡标有“PZ220－40”字样，该灯泡的额定电压是
V，额定功率是 W。在110V的电路中，实际功率是 W。
18．如图10所示，电源电压保持12V不变，小灯泡标有“3V 1.5W”的字样，电流表的量程是0~0.6A，滑动变阻器的规格是“50Ω 1A”，为了保证电路各元件都能安全使用，则滑动变阻器连入电路的阻值至少是 Ω，在滑片移动过程中，整个电路消耗的最大功率是 w．
19．如图11—甲的电路中，电源电压保持不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙，则可判断电源电压是 V，定值电阻R的阻值是 Ω定值电阻能达到的最大功率为 W。
三、作图与简答题
20．将图12中的开关、电灯、二孔插座和三孔插座正确接入电路，并符合安全用电的原则。
21．小红和小明分别用图13所示的装置，探究电流一定时，电流产生的热量与电阻的关系。他们分别将两段阻值不同的电阻丝（R1<R2）密封在完全相同的烧瓶中，并通过短玻璃管与气球相连。（设他们所用的各种同类器材性能相同）

图12 图13
（1）在这个实验中电流产生热量的多少是通过什么现象体现出来的？
（2）他们同时开始进行实验，在a、b、c、d四个气球中，鼓起来最快的是_____________。
（3）小红和小明的实验方案中有一个是错误的，是哪一个，为什么？

四、实验与探究题
22．图14—甲所示的是“测定小灯泡的功率”的电路图．图乙是实验所需的电学元件，其中电源为两节新的干电池，灯泡的额定电压为2.5V，灯丝的电阻约为10Ω．
图14
①用笔画出导线，按电路图将元件连接成实验电路．
②王明同学连好电路后，闭合开关时发现灯不亮，电流表无示数，但电压表有示数，电路的故障可能是 ．
③李宁同学按电路图接好电路后，闭合开关时发现灯泡特别亮，这表明他在闭合开关前没有 ．
④为了测定灯泡的额定功率，应调节 ，使电压表的示数为 V，如果此时电流表的示数如图10—21(丙)所示，则该灯泡的额定功率为 W．
⑤实验时，小梅改变滑动变阻器滑片位置，测出三组小灯泡电压、电流数据，算出功率的平均值作为小灯泡的额定功率。请你指出小梅做法的错误之处： 。
⑥某同学在连接电路后，闭合开关，移动滑动变阻器滑片P过程中发现，灯泡变亮时，电压表示数反而减小，灯泡变暗时，电压表示数反而增大。经检查所用器材均完好。你认为
。
⑦开关闭合后，观察到小灯泡两端电压小于它的额定电压，要使小灯泡正常发光，则滑片P应向 方移动（填“左” 或“右”　）直到电压表示数为 V为止。
23．现有以下器材：一只电压表、一只10Ω定值电阻，一个电池组(四节干电池串联)、一个滑动变阻器、一个开关、若干导线。利用这些器材，如何设计实验测额定电压3.8V灯泡的额定功率?画出设计的电路图，写出测量的办法及所测的物理量和小灯泡额定功率的表达式。

五、计算题
24．小明家买了一台电烤箱，有低、中、高三个档位的发热功率。 如图15，是其内部简化电路图，开关S1可分别与触点a、b接触。 已知：R1=48.4Ω，R2=96 .8Ω，电源电压保持不变。请分析和解答以下问题：
(1)当开关S1，置于b端、S2断开时，电烤箱处于什么档位?并简述理由是什么？
(2)电烤箱在中档位工作时，消耗的电功率是多少?
(3)电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少?

图15

25．一电动机线圈的电阻为1Ω，线圈两端所加电压为2V时，电流为O.8A，电动机正常工作．
(1)在求电动机正常工作l min所消耗的电能时，有以下两种不同的解法
小明解：W＝UIt＝2V×O.8 A×6Os＝96J
小华解：W＝I2Rt＝(O.8A)2×1Ω×60s＝38.4J
(1)你认为哪位同学做得对，请作出判断并说明理由．
(2)求电动机正常工作lmin所转化的机械能是多少?

26.一个4Ω的电阻与一个灯泡串联在6V电源的两端，现只知道灯泡的实际功率为2W，求通过用电器的电流可能是多大？

27. 如图4所示，灯泡L标有“220V 36W”字样，R＝6Ω，通电10s且正常发光，根据这些已知条件，可以求出哪些物理量，请一一计算出来。
