天津医科大学空港国际医院一期工程 地下车库顶棚玻璃棉保温施工方案

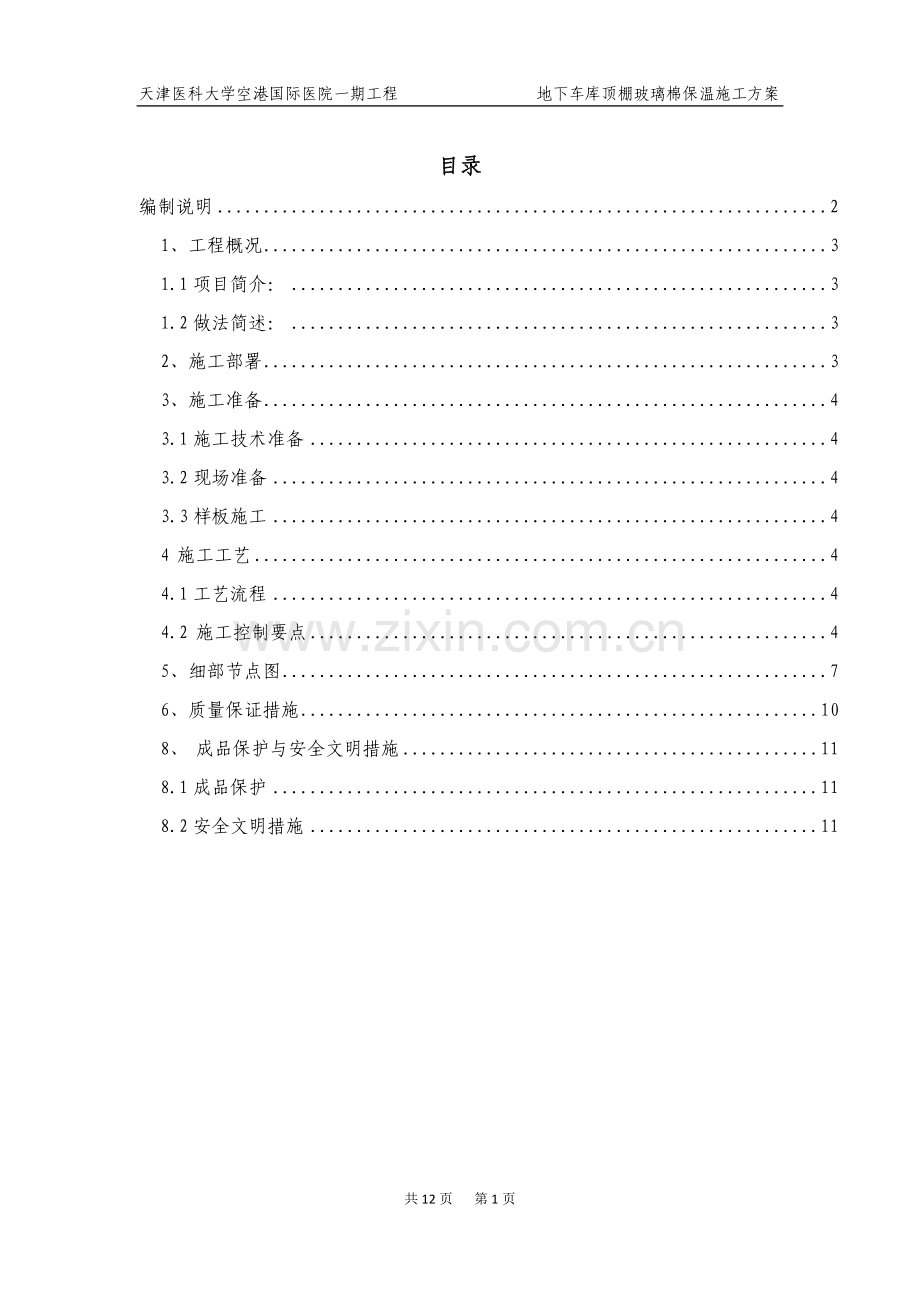

目录
编制说明 2
1、工程概况 3
1.1项目简介： 3
1.2做法简述： 3
2、施工部署 3
3、施工准备 4
3.1施工技术准备 4
3.2现场准备 4
3.3样板施工 4
4 施工工艺 4
4.1工艺流程 4
4.2 施工控制要点 4
5、细部节点图 7
6、质量保证措施 10
8、 成品保护与安全文明措施 11
8.1成品保护 11
8.2安全文明措施 11

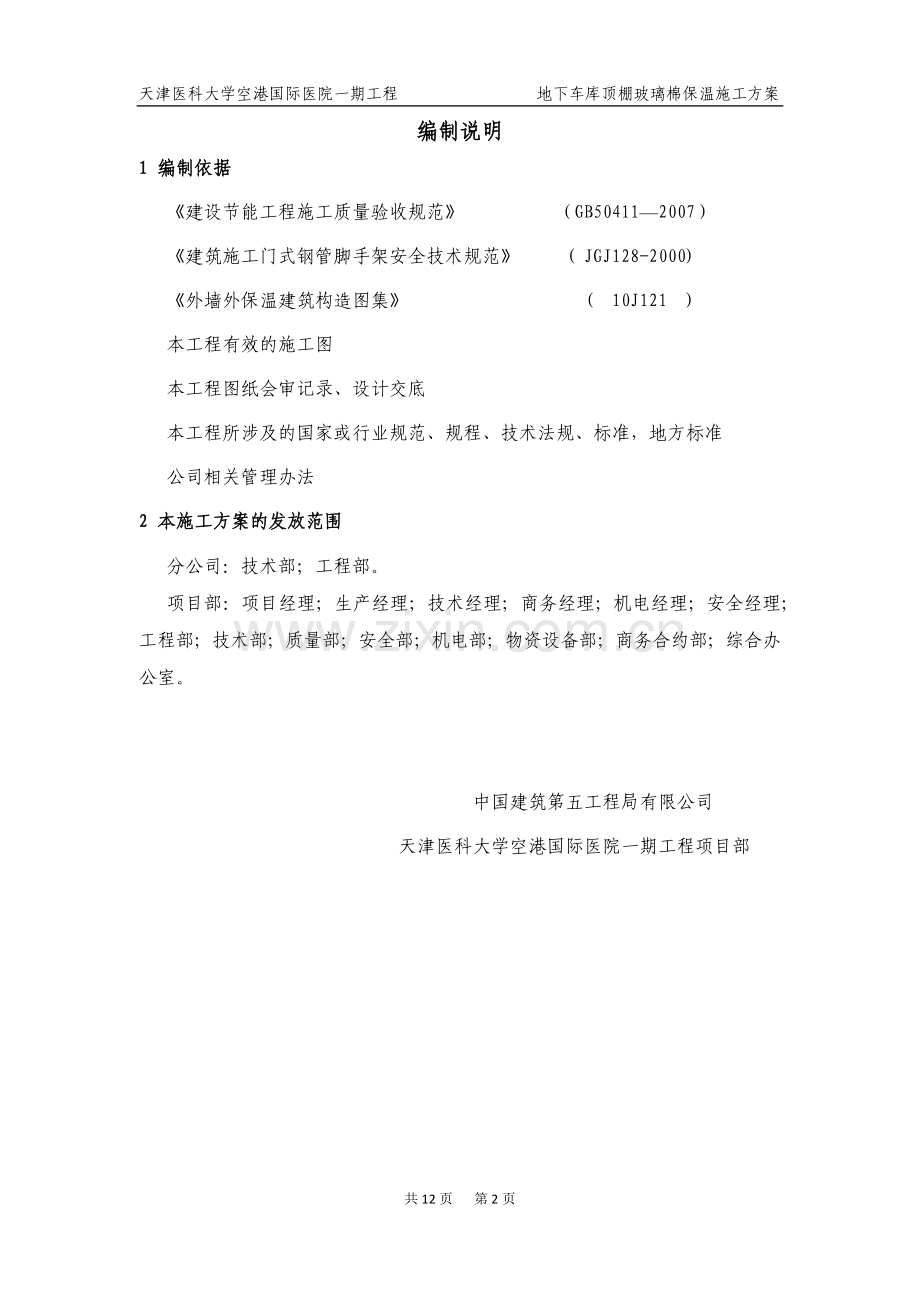

编制说明
1 编制依据
《建设节能工程施工质量验收规范》 （GB50411—2007）
《建筑施工门式钢管脚手架安全技术规范》 ( JGJ128-2000)
《外墙外保温建筑构造图集》 ( 10J121 )
本工程有效的施工图
本工程图纸会审记录、设计交底
本工程所涉及的国家或行业规范、规程、技术法规、标准，地方标准
公司相关管理办法
2 本施工方案的发放范围
分公司：技术部；工程部。
项目部：项目经理；生产经理；技术经理；商务经理；机电经理；安全经理；工程部；技术部；质量部；安全部；机电部；物资设备部；商务合约部；综合办公室。

中国建筑第五工程局有限公司
天津医科大学空港国际医院一期工程项目部

1、工程概况
1.1项目简介：
天津医科大学空港国际医院一期工程是一座现代化的住院、门诊和医技综合于一体的三级甲等医院，工程位于空港经济区生活配套区。工程分为门诊楼、医技楼和住院部三个部分，地下一层相互连通，结构层高6.28米，地下室建筑面积28250平米。
1.2做法简介：
在门诊楼和医技部地下室设有停车库，车库顶棚采用干铺规格为1.2m×0.6m×0.05m、1.2m×0.6m×0.01m（厚）玻璃棉板保温，顶棚及两侧采用50mm厚保温板，梁侧边采用10mm厚保温棉板粘贴。
材料性能参数；
吸水率
燃烧性能
导热系数w/(m*k)
容重(kg/m3)
≤1.0%
不然
≤0.04
32-120

2、施工部署
本次施工部位面积较大，为充分利用现场劳动资源，加快施工进度，安排2个施工班组平行施工，施工顺序为如下图所示所示：

3、施工准备
3.1施工技术准备
3.1.1组织技术部和工程部人员熟悉规范、标准、图集等技术资料，了解玻璃棉板保温施工工艺和控制要点。
3.1.2在施工队伍进场后，由工程部和技术部组织对施工人员进行技术交底和安全交底，并做好相关交底记录。
3.1.3本工程地下车库耐磨地坪施工要求高，选择有专业施工资质及具有相关工程施工经验的劳务队伍进场施工。施工队伍在施工前7天组织人员、材料、施工机具进场，并做好各种原材料送检复试工作。
3.2现场准备
3.2.1现场根据流水顺序，做好施工安排，提前提供工作面。
3.2.2由于本次施工为地下车库，因此现场照明设施应提前调试好，电源、水源准备到位。
3.2.3施工之前，车库顶棚上机电安装专业的吊杆、支架等必须定位完毕。
3.2.4施工平台采用移动式门式脚手架，架体完成后须经各方验收合格后方可使用，现场安排专人进行安全监督。
3.2.4各种材料必须在施工之前准备到位，进场时由项目部组织各方验收，不符合标准的材料一律不得进场。材料进场后安排专门堆场堆放，并做好防雨防水措施。
3.2.5工具准备：电锤、螺丝刀、 胶带、线绳、弹线墨盒、2m靠尺、专用切割工具等。
3.3样板施工
3.3.1根据公司样板引路管理制度，玻璃棉保温板施工队伍在开展大面积施工前，必须在项目部指定的部位做样板，由技术部和工程部联同监理单位和建设单位严格按照规范要求和相关质量标准验收合格后，方可开展大面积施工。
4 施工工艺
4.1工艺流程
基层清理→弹线定位、玻璃棉板排版→铺设玻璃棉板→安装锚固件→ 胶带封接缝口
4.2 施工控制要点
4.2.1基层处理
1）将施工区域内车库顶棚粘在结构顶板上的钢筋头、废模板等杂物清理干净。
2）施工区域的地下车库底板上的障碍物清理干净，并将车库区域的集水井、排水沟用模板进行覆盖，并做警示。
4.２.2弹线定位、玻璃棉板排版
1）根据施工图纸，定位出本次要施工的车库顶棚区域。
2）根据机电专业的杆件定位，进行玻璃棉板的排版，原则为横竖对齐，不错缝。
4.2.3铺设玻璃棉板
1）玻璃棉板铺设前，应首先检查玻璃棉板是否干燥，表面是否平整、清洁；潮湿、表面不平整、有污染的、损坏严重的玻璃棉板不得使用
2）铺设玻璃棉板时，根据机电专业吊杆、支架的定位图，将吊杆、支架排布在拼接缝处。
3）当铺设玻璃棉板遇到梁与板交接时，要用90°角尺对转角进行90°方正校对，确保转角为直角。
4）梁、柱节点保温棉施工时，以梁底最低点为基准，该标高以上柱表面进行保温棉施工，同时柱该部位保温棉下口采用铝合金托架进行支撑。

4.2.4安装锚固件
1）锚固件采用ø8长度为80mm的锚固钉，锚固件深入结构顶板有效锚固深度应不小于30mm。
2）锚固件应设置在玻璃棉板接缝处，且每块玻璃棉板中间必须有一颗锚固钉。
3）需要安装固定件的部位先用带有直径8mm钻头的冲击钻在结构顶板钻入深度不小于50mm的孔；
4）用手锤把锚固件的胀管打入预先钻好的孔内，保证顶部圆盘与玻璃棉板最大压入2mm；
5）锚固件安装时必须使其在同一条直线上，且安装完毕的锚固件必须横平竖直，如下图所示：

4.2.5 胶带封接缝口
1） 胶带封接缝口， 胶带的宽度必须大于锚固件的圆盘直径，并且在施工时，必须将锚固件的圆盘完全覆盖在胶带内。
2） 胶带封接口时，不得出现空鼓、起皱现象，施工完后的玻璃棉板表面应光滑、顺直、美观。
4.2.6脚手架施工
1）本次施工脚手架采用移动式门式脚手架进行施工，施工现场2副5m高脚手架同时施工。
2）门架采用MF1219，门架及其配件的规格、性能及质量应符合现行行业标准《门式钢管脚手架》（JGJ76）的规定，如图所示：

3）为确保工程进度的需要，同时根据本工程的结构特征和脚手架的工程量，确定本工程脚手架搭设人员需要3～6人，操作人员均接受过操作规程培训。
4）脚手架的搭设和拆除，均应有项目技术负责人的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。
5、细部节点图

锚固钉分布示意图

胶带封接缝口示意图

梁转角剖面示意图

梁、板、柱玻璃棉板施工示意图
6、质量保证措施
1）工程所用的材料，进场时必须具备厂方提供的原材料质保书及合格证书，并同步收集归档。
2）施工完毕后的玻璃棉保温板面不能出现凹凸不平想象。
3）玻璃棉保温板技术参数如下表
表面平整
阴、阳角垂直
接槎高差
允许偏差3mm
允许偏差3mm
允许偏差1mm
3）建立项目质量管理机构和保障体系实行ISO9001质量体系监控，建立项目经理为组长、项目工程师为副组长、项目经理部各部门负责人、施工队队长为主要成员的质量管理领导小组。
4）施工过程中，加强对原始资料的收集、整理，做到工程完工后资料完全无误。
5）严格按照监理程序办事，对每道工序进行检查验收，做到资料齐全无误。
6）严格执行质量管理制度实行科学管理，加强现场质量控制和检查，在项目施工中做到“三工教育”（工前教育、工中教育、工后教育）；“三不交接”（无自检记录不交接、无施工记录不交接、无专职质检员签字不交接）；“五不施工”（施工图纸未复核不施工、测量放样未复核不施工、材料未试验或无合格证不施工、技术未交底不施工、未检查签证不施工），在质量安全部的带领下，负责对工程所用的各种材料、设备等各工序进行有效的检测控制，作好各种试验、检测工作，为施工提供准确可靠的各种数据，及时纠编，从技术手段上保证质量始终处于良好状态，精心施工，收集整理工程质量和施工技术资料，及时总结、提供试验数据，确保工程施工质量达标。
7）加强质保体系的正常运转，各负其责，严格遵守施工程序和要求，使施工处于正常受控状态，发现问题及时处理。
8、 成品保护与安全文明措施
8.1成品保护
1）施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。
2）对所覆盖的隐蔽工程要有可靠保护措施，不得因施工造成破坏。
3）在各层施工完毕后，未达到规范要求前，严禁进行下一工序施工。
8.2安全文明措施
1）施工现场配备安全员，持证上岗，责任明确。
2）对所有进场工人进行安全教育，并进行考试。使其了解掌握基本的安全知识、提高安全意识。
3）脚手架安装完毕后，进行安全检查，合格后方可上人。施工过程中每周进行一次安全检查。
4）脚手架移动时必须距离临边一定距离，脚手架上方不得有人员，并派专人看护。
5）移动中禁止突然启动加速，必须平稳、缓慢前进，且移动过程中安排专人进行指挥。
6）在2m(含2m)以上施工时，必须系好安全带；高处作业不得穿硬底和带钉易滑的鞋，不得向外投掷物料，严禁赤脚穿拖鞋、高跟鞋进入施工现场。
7）施工人员进入现场必须戴安全帽，杜绝在脚手架上吸烟、打闹等现象。
8）配电系统设立三级配电：总配电箱、分配电箱、开关箱。
9）电闸箱上锁，钥匙由专人保管，并做到一机、一闸、一漏保。
10）施工时严禁乱丢垃圾，用过的包装袋应及时收集清理。
11）使用电动机具时应设置触电保护器，每机应单独设置，不得共用，以保用电安全，用电操作应符合施工用电安全管理规定。
