CAD弹簧万能画法.doc

环形弹簧及弧线弹簧的几种画法

图A 环形弹簧

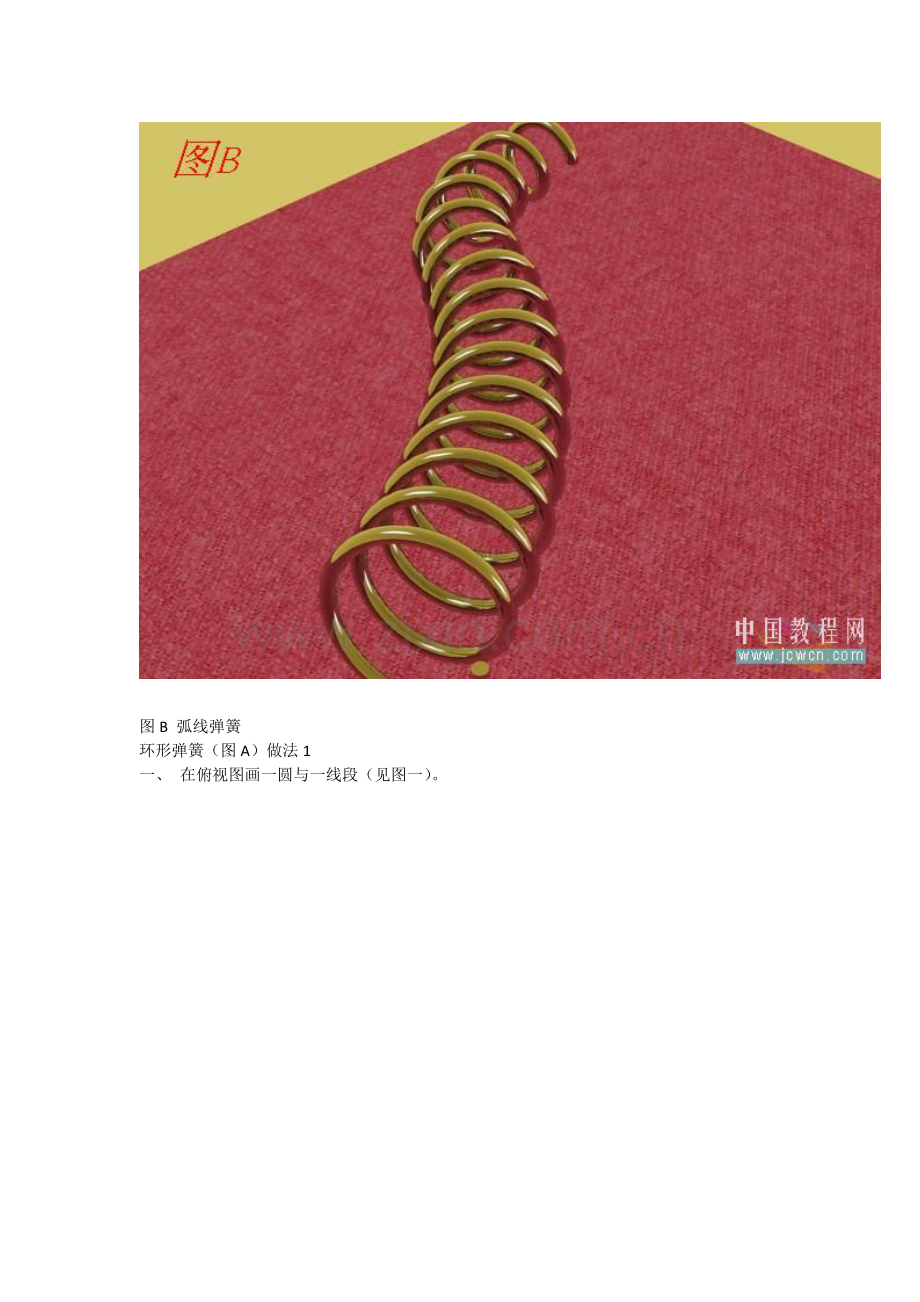

图B 弧线弹簧
环形弹簧（图A）做法1
一、 在俯视图画一圆与一线段（见图一）。

图1
二、用扫掠命令，扫掠对象选短线段，再输入扭曲（T)的数值5400（5400度也就是15圈），最后扫掠路径选圆，结果见图二。

图2
三、用分解命令把图形分解，结果见图三。

图3
四、获得螺旋线后，再画一小圆，再次用扫掠命令，见图四。

图4
五、扫掠对象选小圆，扫掠路径选螺旋线，结果见图五。

图5
六、视觉样式选真实（见图六）。

图6
七、改变颜色，做法1完成。

图7
环形弹簧做法2
八、也画一圆与一线段，不过线段是垂直于X、Y平面的（见图八）。

图8
九、用扫掠命令，扫掠对象选短线段，扫掠路径选圆，结果见图九。

图9
十、双击柱形曲面，弹出对象特性面板，见图十。

图10
十一、在对象特性面板沿路径扭曲右边的空格中填入数值5400，生成结果见图十一。

十二、用分解命令把图形分解，结果见图十二，生成两螺旋线。

图12
十三、删除其中一个环形螺旋线，结果见图十三。

图13
十四、画一小圆，用扫略命令，扫掠对象选小圆，扫掠路径选环形螺旋线，见图十四。

图14
十五、改变颜色，做法2完成。

图15
弧线弹簧的做法
十六、画弧形与线段A，线段A的延长线经过邻近圆弧的圆心，见图十六。

图16
十七、用扫掠命令，扫掠对象选短线段，输入扭曲（T)的数值5400（5400度也就是15圈），再输入比例（S)的数值2，扫掠路径选弧形线，生成结果见图十七。

图17
十八、多次用分解命令把图形分解，结果见图十八。

图18
十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。

图19
二十、用扫掠命令，结果见图二十。

图20
二一、视觉样式选真实（见图二一）。

图21
二二、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。
