2SA8智能型电动执行器
◆用途和特点
     2SA8系列多回转阀门电动执行机构是对开环/闭环控制系统中各类电动阀门的驱动装置，用以对阀门的开启、关闭以及自动控制，适用于闸阀、截止阀、隔膜阀及各种调节阀，2SQ8(2SJ8)系列部分回转（角行程）智能型电动执行机构是2SA8系列产品的派生产品，适用于碟阀、球阀和风门挡板等部分回转、角行程类阀门，可以准确地控制指令动作，是对阀门实现远控、集控和自动控制必不可少的驱动装置。
       本系列产品不仅可以用于电站，还可以用于石化、冶金、矿山、公共事业等领域。具有如下特点：
      1.变频调速 可按用户的要求对执行机构的开、关向速度进行分别设定。
      2.缓开、缓闭功能 执行机构可以在任意位置缓开、缓闭，有效防止了冲击载荷对阀门及执行机构可能造成的损害。
      3.相序自纠正 执行机构旋向可自由设定，可自动校正电源相序，接线时不必考虑电源相序。
      4.缺相保护 具有电源缺相和输出缺相保护功能。
      5.非侵入式 就地操作器件采用非接触感应元件，现场调试无需打开任何罩盖。
      6.人机界面  采用高清晰度、高对比度的LCD显示，绿色背景灯，全中文菜单，方便用户进行设置与调试。
      7.遥控 使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
      8.精确定位 准确的阀门定位。采用数字传感器对阀门位置进行精确监测。
      9.控制模式 多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
      10.信号自由组态 最多可输出8路接点信号供用户选择使用，每一路信号可自由定义。
      11.自诊断 强大的故障自诊断功能和运行数据记录功能，方便用户及时快速地处理故障，掌握设备运行状态。
      12.总线技术 具有Profibus、FF和工业以太网等多种总线通信模块。
      13.远程诊断 具有在线远程诊断功能。

◆   主要技术参数
环境温度
-25℃ ～ +70℃（可接受特殊定货）
环境湿度
≤95%（+25℃时）
电机工作制度
S2—15min短时工作制，S5包括电制动的断续周期工作制，允许最大工作次数1200c/h，最小负载持续率10%
电源
三相   380V  AC  50Hz     单相   220V  AC  50Hz
防护等级
IP68
防爆标志（特殊定货）
Ex  dⅡBT4 、Ex dⅡCT4
位置重复偏差
2SA8系列 ≤±5°         2SQ8（2SJ8）系列 ≤ ±1°
控制转矩重复偏差
2SA8系列 ≤±7%         2SQ8（2SJ8）系列 ≤±10%
基本误差
≤±1%
回差
≤1%
法兰连接标准
GB12222 、GB12223、 JB2920
◆   性能参数表

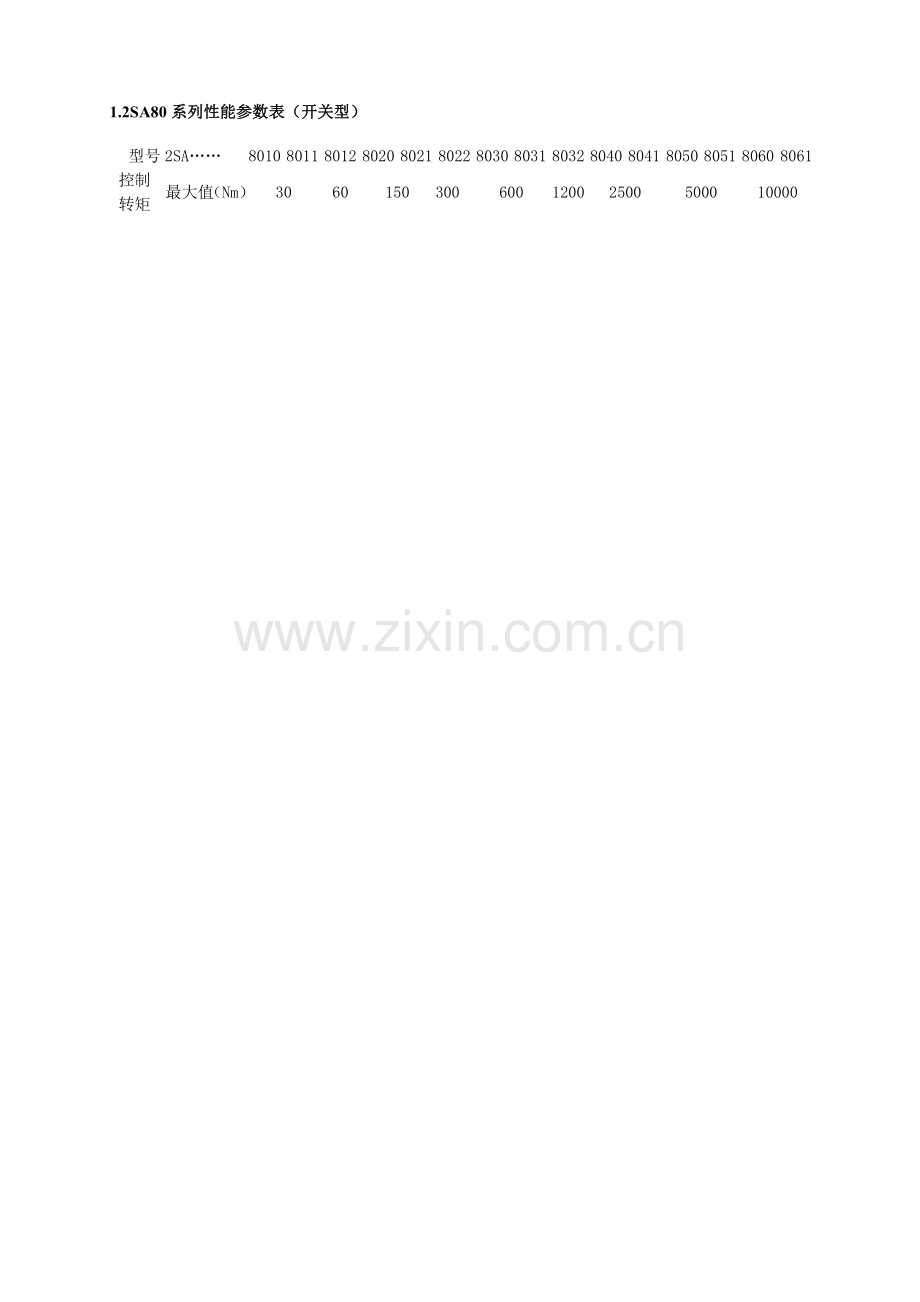

1.2SA80系列性能参数表（开关型）
型号2SA……
8010
8011
8012
8020
8021
8022
8030
8031
8032
8040
8041
8050
8051
8060
8061
控制
转矩
最大值（Nm）
30
60
150
300
600
1200
2500
5000
10000

2SB8智能型电动执行器
◆用途和特点
　 2SB8系列为输出推力的电动执行机构,是对开环/闭环控制系统中各类电动阀门进行控制的一种装置,可以准确地按控制指令动作,对阀门实现远控、集控和自动控制的必不可少的驱动装置。
      本系列产品不仅可以用于电站、还可以用于石化、冶金、矿山、公用事业等。
      具有如下特点：
       1.2SB8是2SA8系列的派生产品，所以具有2SA8多回转电动执行机构的各种控制功能；
       2.具有防尘防水功能，防护等级IP68；
       3.调节方便，控制精度高。

◆主要技术参数
1.环境温度      -25°～+70°（可接受特殊定货）
2.环境湿度      ≤95%（±25℃时）
3.电机工作制式     S2～15min短时工作制
                    S5包括电制动的断续周期工作制，允许最大工作次数1200c/h，最小负载持续率10%
       4.电源      三相    380V   50Hz
                   单相    220V   50Hz
       5.防护等级      IP68

◆参数参数表
      2SB85直行程系列
 型号
 控制推力
Max/Min kN
 输出转速mm/min
 行程mm
 配置
 2SB8011
 12/4
 25～200
 50～400
 2SA8011+L025
 2SB8012
 25/8
 50～400
 2SA8012+L025
 2SB8021
45/15
 30～960
 63～400
 2SA8021+L025
 2SB8022
 80/25
 80～400
 2SA8022+L025
 2SB8031
 150/50
 35～1120
 80～400
 2SA8031+L025
 2SB8032
260/90
 40～640
 100～400
 2SA8032+L025
    2SB85直行程系列
 型号
 控制推力
Max/Min kN
 输出转速mm/min
 行程mm
 配置
 2SB8511
 8/4
 25～200
 50～400
 2SA8511+L025
 2SB8512
 15/8
 50～400
 2SA8512+L025

2SJ8智能型电动执行器
◆用途和特点
     2SJ8系列角行程智能型电动执行机构是2SA8系列产品的派生产品，适用于碟阀、球阀和风门挡板等部分回转、角行程类阀门，可以准确地控制指令动作，是对阀门实现远控、集控和自动控制必不可少的驱动装置。
       本系列产品不仅可以用于电站，还可以用于石化、冶金、矿山、公共事业等领域。具有如下特点：
      1.变频调速 可按用户的要求对执行机构的开、关向速度进行分别设定。
       2.缓开、缓闭功能 执行机构可以在任意位置缓开、缓闭，有效防止了冲击载荷对阀门及执行机构可能造成的损害。
      3.相序自纠正 执行机构旋向可自由设定，可自动校正电源相序，接线时不必考虑电源相序。
      4.缺相保护 具有电源缺相和输出缺相保护功能。
      5.非侵入式 就地操作器件采用非接触感应元件，现场调试无需打开任何罩盖。
      6.人机界面  采用高清晰度、高对比度的LCD显示，绿色背景灯，全中文菜单，方便用户进行设置与调试。
      7.遥控 使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
      8.精确定位 准确的阀门定位。采用数字传感器对阀门位置进行精确监测。
      9.控制模式 多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
      10.信号自由组态 最多可输出8路接点信号供用户选择使用，每一路信号可自由定义。
      11.自诊断 强大的故障自诊断功能和运行数据记录功能，方便用户及时快速地处理故障，掌握设备运行状态。
      12.总线技术 具有Profibus、FF和工业以太网等多种总线通信模块。
       13.远程诊断 具有在线远程诊断功能。

◆   主要技术参数

环境温度
-25℃ ～ +70℃（可接受特殊定货）
环境湿度
≤95%（+25℃时）
电机工作制度
S2—15min短时工作制，S5包括电制动的断续周期工作制，允许最大工作次数1200c/h，最小负载持续率10%
电源
三相   380V  AC  50Hz     单相   220V  AC  50Hz
防护等级
IP68
防爆标志（特殊定货）
Ex  dⅡBT4 、Ex dⅡCT4
位置重复偏差
2SJ8系列 ≤ ±1°
控制转矩重复偏差
2SJ8系列 ≤±10%
基本误差
≤±1%
回差
≤1%
法兰连接标准
GB12222 、GB12223、 JB2920
◆   性能参数表

1.2SJ80系列开关型角行程电动执行机构性能参数表
型号
控制转矩
90°全行程时间（S）
最小值（Nm）
最大值（Nm）
2SJ8011
180
500
20 ~ 168
10.5 ~ 84
5.3 ~ 42
2SJ8012
500
1000
2SJ8021
1000
2000
2SJ8022
2000
4000
2SJ8031
4000
8000
2SJ8032
8000
16000
21 ~ 168
2SJ8040
16000
32000

2SQ8系列智能型电动执行器
◆用途和特点
2SQ8系列部分回转智能型电动执行机构是2SA8系列产品的派生产品，适用于碟阀、球阀和风门挡板等部分回转、角行程类阀门，可以准确地控制指令动作，是对阀门实现远控、集控和自动控制必不可少的驱动装置。
本系列产品不仅可以用于电站，还可以用于石化、冶金、矿山、公共事业等领域。具有如下特点：
1.变频调速 可按用户的要求对执行机构的开、关向速度进行分别设定。
2.缓开、缓闭功能 执行机构可以在任意位置缓开、缓闭，有效防止了冲击载荷对阀门及执行机构可能造成的损害。
3.相序自纠正 执行机构旋向可自由设定，可自动校正电源相序，接线时不必考虑电源相序。
4.缺相保护 具有电源缺相和输出缺相保护功能。
5.非侵入式 就地操作器件采用非接触感应元件，现场调试无需打开任何罩盖。
6.人机界面 采用高清晰度、高对比度的LCD显示，绿色背景灯，全中文菜单，方便用户进行设置与调试。
7.遥控 使用红外遥控器可对特殊安装位置的执行机构进行调试、操作或参数设置与查询。
8.精确定位 准确的阀门定位。采用数字传感器对阀门位置进行精确监测。
9.控制模式 多种远方控制方式供用户选择，远方控制信号均与内部实现电气隔离。
10.信号自由组态 最多可输出8路接点信号供用户选择使用，每一路信号可自由定义。
11.自诊断 强大的故障自诊断功能和运行数据记录功能，方便用户及时快速地处理故障，掌握设备运行状态。
12.总线技术 具有Profibus、FF和工业以太网等多种总线通信模块。
13.远程诊断 具有在线远程诊断功能。
2SA3系列多回转电动执行机构
◆用途和特点
    2SA3系列多回转电动执行机构是过程控制系统中各类电动阀门的驱动装置，用以控制阀门的开启和关闭，适用于闸阀、截止阀、隔膜阀、其派生产品可用于碟阀、球阀和风门等角行程的阀门。可以精确地按控制指令动作，是对阀门实现远控、集控和自动控制的必不可少的驱动装置；2SA30电动执行机构适用于开环控制系统，2SA35系列电动执行机构适用于闭环控制系统，它可以准确地按控制指令对系统的介质压力、温度和流量进行调节，因而是实现自动控制的必不可少的驱动装置，2SA3系列多回转电动执行机构可广泛用于电站、石化、冶金、公用事业等。具有如下特点：
     1. 该系列产品是引进西门子公司90年代最新设计并取得西门子公司生产许可证；
     2.设计先进、系列齐全、能充分满足电站等自动化控制的需要；
     3.结构合理、通用性强、可适用各种配套功能的需要、在2SA30上加装功能控制模块LK可实现就地可远方操作；在2SA35上配装LU智能型功率换向模块时，即为智能型电动执行机构，为电站DCS技术改造提供了一种可靠的智能装置；配数字型功率控制模块（三相MU、单相MD）即为机电一体化电动执行机构，为电站DCS技术提供更多的选择空间；
     4.能提供二个以上的中途信号（即开关向中途信号）；
     5.具有防尘、防水性能，其防护等级为IP67，应用户要求亦可以提供防护等级为IP68的电动执行机构；
     6.调整方便，控制精度高；
     7.在2SA35上配装变极电机时，可构成双速电动执行机构，可用于125MW ~ 600MW发电机组的汽机旁路系统，既有调节功能，又有快慢速功能。
◆技术条件
      1.环境温度    -20℃ ~ +60℃（2SA35调节型）             -20℃ ~ +80℃（2SA30开关型）
      2.工作制式    调节型：  S4或S5周期性断续工作制,允许最大工作次数为1200c/h 最小负载持续率为10%
                    开关型：S2—15min短时工作制
      3.电源        三相380V   50Hz
                    单相220V   50Hz（250N.m以下）
      4.防护等级    IP67、IP68（特殊定货）
      5.行程精度    ≤0.5%
      6.转矩精度    ≤10%
      7.连接标准    调节型：法兰连接尺寸按GB12222
                    开关型：法兰连接尺寸按GB12222或JB2920执行
       8.阀位信号    0/4—20mA

◆     性能参数表
1．2SA35系列电动执行机构性能参数表
R系列
型号
2SA3510
2SA3511
2SA3512
2SA3520
2SA3521
2SA3522
2SA3530
2SA3531
2SA3532
2SA3540
2SA3541
2SA3542
控制转矩
最大值
20Nm
40Nm
80 Nm
175 Nm
350 Nm
700 Nm
1400 Nm
2800Nm
最小值
15Nm
30 Nm
60 Nm
125 Nm
250 Nm
500 Nm
1000 Nm
2000Nm
设置转矩
15 Nm
30 Nm
60 Nm
125 Nm
250 Nm
500 Nm
1000 Nm
2000Nm
输出转速r/min
5至40
5至14
5至10
法兰号GB12222
F07

2SB35系列电动执行器
◆用途和特点
2SB35系列为输出推力的电动执行机构，是西门子公司许可证技术的派生产品，是对闭环控制系统中最终控制元件（调节阀）的运行进行控制的一种装置，它可以准确的按控制指令对系统工况介质的压力、温度和流量进行自动调节，是实现自动控制的必不可少的驱动装置，可广泛用于电站、石化、冶金等工业系统。具有如下特点：
1. 设计先进、系列齐全、能充分满足电站等自动化控制的需要。
2. 结构合理、通用性强、可适应各种配套功能的需要，在2SB35上配装LU智能型功率换向模块时，即为智能型电动执行机构；配上MU（三相），MD（单相）即为数字型电动执行机构，为电站DCS技术提供了一种可靠的智能装置。
3.2SB35是2SA35系列的派生产品，所以2SB35系列具有2SA35的各种控制功能、并可提供二个以上的中途信号（即开、关向的中途信号）。
4.具有防尘防水性能、防护等级为IP67。应用户要求亦可提供防护等级为IP68的电动执行机构。
5. 调节方便、控制精度高。
◆技术条件
1.环境温度 -20℃ ~ +60℃
2.工作制式 S5周期性间隙工作制，允许最大工作次数为1200c/h，最小负载持续为10%
3.电源 380V 50Hz 或 220V 50Hz
4.行程精度 ≤0.5%
5.转矩精度 ≤10%
7.阀位信号 0/4 — 20mA
◆性能参数表
R系列 型号
2SB3510
2SB3511
2SB3512
控制
推力
最大值
6.3KN
12.5KN
25KN
最小值
4KN
8KN
16KN
行程最大值
120mm
输出速度
20 ~ 160mm/min
工作制式
S5制（间隙工作制、有电制动）最小负载持续率10%，最多操作次数1200次/小时

2SQ3 (2SJ3) 系列部分回转（角行程）电动执行机构
◆用途和特点
      2SQ3 (2SJ3) 系列部分回转（角行程）电动执行机构是对开环和闭环控制系统中的最终控制元件（如阀门、风门、挡板）的运行进行控制的一种驱动装置。
2SQ3（2SJ3）系列是西门子公司2SA3系列多回转电动执行机构的派生产品，它可以准确的按控制指令动作，是对球阀、碟阀、风门等实现远控、集控和自动控制的必不可少的驱动装置，本系列产品不仅可用于电站，还可以用于石化、矿山、公共事业等。具有如下特点：
      1. 具有2SA3多回转电动执行机构的控制功能；
      2.具有防尘防水功能，防护等级IP67，应用户要求亦可提供防护等级为IP68的电动执行机构；
      3.2SQ30(2SJ30)适用于碟阀、风门、球阀、挡板2SQ35(2SJ35)适用于各种部分回转的调节阀等；
      4.2SQ3为部分回转电动执行机构，2SJ3为角行程带摇臂的电动执行机构。
◆技术条件
      1.环境温度：      开关型：-20℃ ~ +80℃;  调节型：-20℃ ~ +60℃
      2.相对温度：      ≤95%  （25℃）
      3.工作环境：      不含强腐蚀性或爆炸性气体的工况
      4.防护等级：      IP67、IP68（特殊定货）
      5.电源：          380V    50HZ  或  220V     50HZ （2000N.m以下）
      6.调节用阀位信号：0/4—20mA
◆性能参数
2SQ35（2SJ35）系列调节型部分回转（角行程）电动执行机构主要性能参数
型号
基本结构
控制转矩范围(Nm)
90°全行程时间(s)
2SJ3511
2SQ3511
2SA3511+JW63A
150～220
15、22、30
2SJ3512
2SQ3512
2SA3512+JW80B
450～600
21、30、42
2SJ3521
2SQ3521
2SA3521+JW100B
900～1200
21、30、42
2SJ3522
2SQ3522
2SA3522+JW125B
1800～2500
21、30、42
2SJ3531
2SQ3531
2SA3531+JW160B
3500～5500
21、30、42
2SJ3532
2SQ3532
2SA3532+JW200B
7500～11000
21、30、42

2SQ30（2SJ30）系列开关型部分回转（角行程）电动装置主要性能参数
       型号
基本结构
控制转矩范围(Nm)
90°全行程时间(s)
2SJ3011
2SQ3011
2SA3011+JW80B
180～500
21、30、42
2SJ3012
2SQ3012
2SA3012+JW80B
500～1000
21、30、42
2SJ3021
2SQ3021
2SA3021+JW100B
1000～2000
21、30、42
2SJ3022
2SQ3022
2SA3022+JW125B
2000～4000
21、30、42
