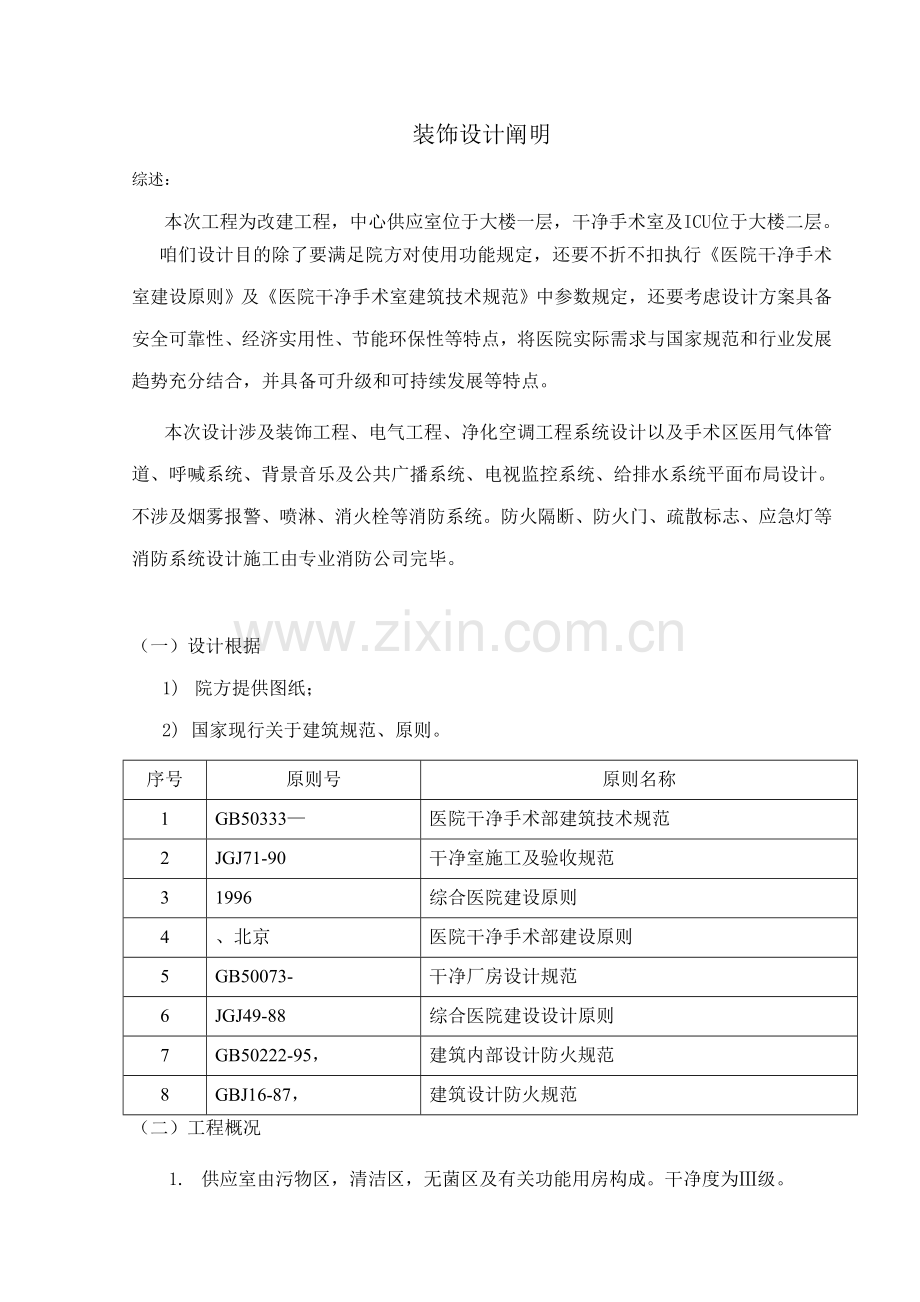

装饰设计阐明
综述：
本次工程为改建工程，中心供应室位于大楼一层，干净手术室及ICU位于大楼二层。
咱们设计目的除了要满足院方对使用功能规定，还要不折不扣执行《医院干净手术室建设原则》及《医院干净手术室建筑技术规范》中参数规定，还要考虑设计方案具备安全可靠性、经济实用性、节能环保性等特点，将医院实际需求与国家规范和行业发展趋势充分结合，并具备可升级和可持续发展等特点。
本次设计涉及装饰工程、电气工程、净化空调工程系统设计以及手术区医用气体管道、呼喊系统、背景音乐及公共广播系统、电视监控系统、给排水系统平面布局设计。不涉及烟雾报警、喷淋、消火栓等消防系统。防火隔断、防火门、疏散标志、应急灯等消防系统设计施工由专业消防公司完毕。

（一）设计根据
1) 院方提供图纸；
2) 国家现行关于建筑规范、原则。
序号
原则号
原则名称
1
GB50333—
医院干净手术部建筑技术规范
2
JGJ71-90
干净室施工及验收规范
3
1996
综合医院建设原则
4
、北京
医院干净手术部建设原则
5
GB50073-
干净厂房设计规范
6
JGJ49-88
综合医院建设设计原则
7
GB50222-95，
建筑内部设计防火规范
8
GBJ16-87，
建筑设计防火规范
（二）工程概况
1. 供应室由污物区，清洁区，无菌区及有关功能用房构成。干净度为Ⅲ级。

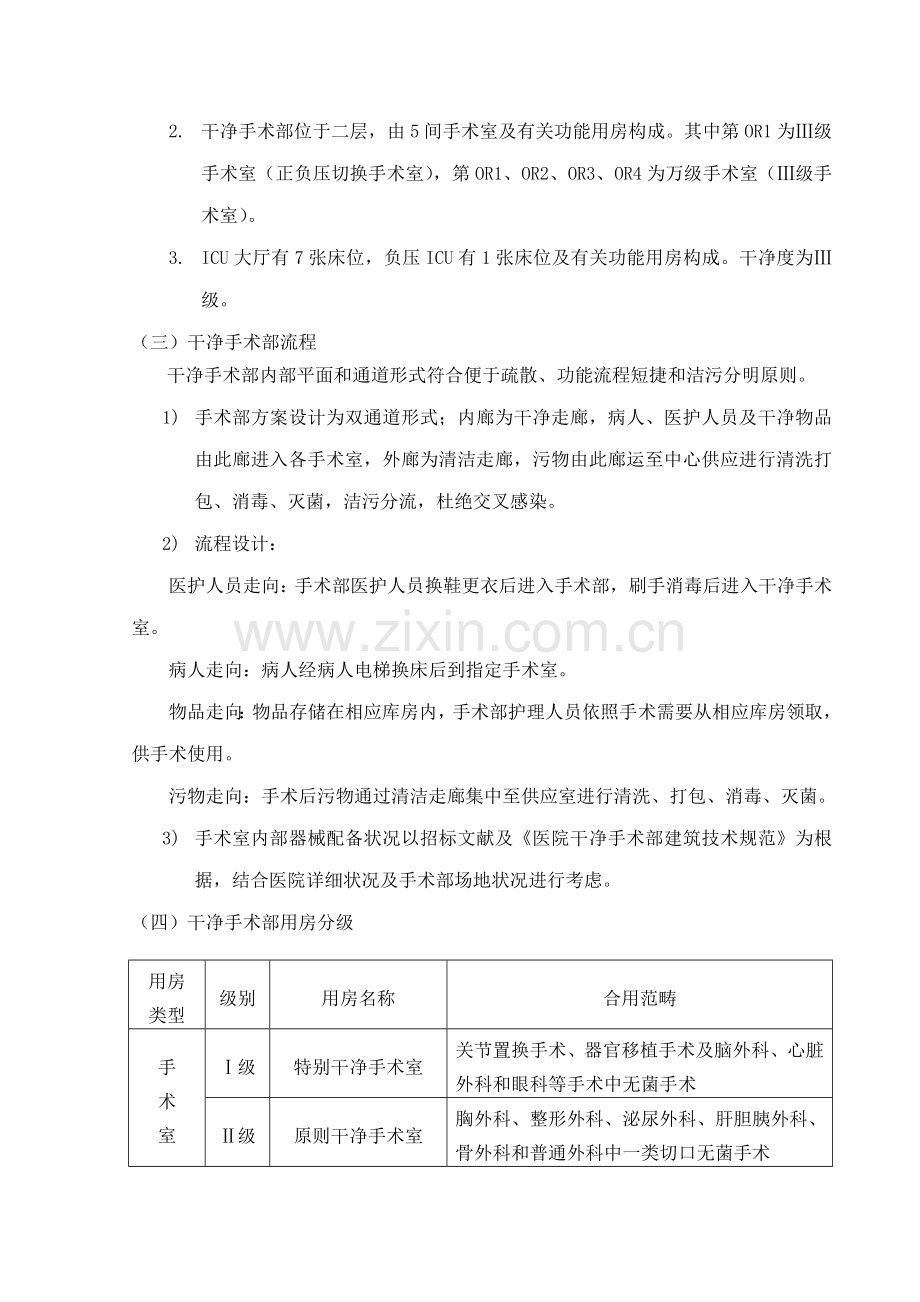

2. 干净手术部位于二层，由5间手术室及有关功能用房构成。其中第OR1为Ⅲ级手术室（正负压切换手术室），第OR1、OR2、OR3、OR4为万级手术室（Ⅲ级手术室）。
3. ICU大厅有7张床位，负压ICU有1张床位及有关功能用房构成。干净度为Ⅲ级。
（三）干净手术部流程
干净手术部内部平面和通道形式符合便于疏散、功能流程短捷和洁污分明原则。
1) 手术部方案设计为双通道形式；内廊为干净走廊，病人、医护人员及干净物品由此廊进入各手术室，外廊为清洁走廊，污物由此廊运至中心供应进行清洗打包、消毒、灭菌，洁污分流，杜绝交叉感染。
2) 流程设计：
医护人员走向 ：手术部医护人员换鞋更衣后进入手术部，刷手消毒后进入干净手术室。
病人走向：病人经病人电梯换床后到指定手术室。
物品走向：物品存储在相应库房内，手术部护理人员依照手术需要从相应库房领取，供手术使用。
污物走向：手术后污物通过清洁走廊集中至供应室进行清洗、打包、消毒、灭菌。
3) 手术室内部器械配备状况以招标文献及《医院干净手术部建筑技术规范》为根据，结合医院详细状况及手术部场地状况进行考虑。
（四）干净手术部用房分级
用房
类型
级别
用房名称
合用范畴
手
术
室
Ⅰ级
特别干净手术室
关节置换手术、器官移植手术及脑外科、心脏外科和眼科等手术中无菌手术
Ⅱ级
原则干净手术室
胸外科、整形外科、泌尿外科、肝胆胰外科、骨外科和普通外科中一类切口无菌手术
Ⅲ级
普通干净手术室
普通外科（除去一类切口手术），妇产科等手术
Ⅳ级
准干净手术室
肛肠外科及污染类等手术
辅
助
用
房
Ⅰ级
需要无菌操作特殊实验室
Ⅱ级
特外循环灌注准备室
Ⅲ级
刷手间、消毒准备室、预麻室、一次性物品、无菌敷料及器械与精密仪器存储室、护士站、干净走廊及重症护理单元
Ⅳ级
恢复（麻醉苏醒）室与更衣室（二更），清洁走廊
（五）建筑装修
1) 普通性阐明
本工程设计图纸所注标高均以米为单位，别的均以毫米为单位。
凡装修工程材料所选用及做法均必要符合设计规定。
凡图纸及本阐明未详之处，均严格按国家关于现行原则、规范、规程解决。
2) 楼地面
a) 一层供应室干净地面采用2.0mmPVC地材，所有接缝都用原材料焊接。
b) 二层手术室地面自流平，铺贴2.0mm抗静电橡胶地板铺贴，所有接缝都用原材料焊接。其她净化区域及污物走廊地面采用2mm抗静电PVC卷材铺贴，所有接缝都用原材料焊接。
c) 二层ICU干净区地面采用2mm抗静电PVC卷材铺贴，所有接缝都用原材料焊接。
d) 所有湿区地面采用300*300防滑地砖。办公区域地面采用600*600玻化砖。地砖铺贴前采用聚胺脂做防水解决。
e) 所有铺贴胶地板房间墙面与地面阴角处均为圆角R≥40，踢脚线采用与地面相似材料墙边上卷100mm，湿区不做踢脚线。
f) 材料颜色均可由甲方看色板及样品选定。

3) 墙体、墙面装饰
a) 一层供应室墙体材料采用50mm厚彩钢岩棉夹芯板隔墙装配而成。
b) 二层干净手术间墙体选用 方管龙骨隔墙+1.2mm电解钢板 墙面，内壁做密封解决，墙体采用R300mm圆弧形连接。墙与天花板连接角不不大于90 度，过渡自然，不留死角。
c) 干净走廊及干净功能辅房墙面选用 轻钢龙骨+石膏板+3.0mm铝塑板。污物走廊及办公区域墙体采用轻钢龙骨贴石膏板刷防菌涂料。干净走廊.缓冲前室、换车间墙面两侧安装防撞带，分别为中心离地750mm。
d) 干净手术室所有器械柜、药物柜、麻醉柜等均埋入隔墙内，配电线管、气体管道、送回风管等也在隔墙内走，这样做目是：强调手术室清洁性、扩大手术室使用空间、满足手术室功能需要、满足手术室净化规定。
e) 二层ICU干净区域墙体材料采用轻钢龙骨+石膏板+3.0mm铝塑板。
f) 所有湿区土建墙面铺贴300*450墙面砖，办公室区域墙体采用轻钢龙骨贴石膏板刷防菌涂料。
g) 湿区墙面需要做防水，防水高度1.5m，防水层采用1.5mm厚聚胺脂防水层。
4) 天花吊顶
a) 一层供应室干净区域吊顶采用50mm厚手工岩棉彩钢板吊顶。吊顶高度为2600mm。
b) 二层手术室天花采用预制净化送风天花，周边材料及颜色同手术室墙面;手术室吊顶高度为3000mm，其她区域吊顶高度为2600mm，吊顶选色由甲方看色板定。材料选用方钢龙骨+石膏板+1.2mm厚电解钢板。
c) 无影灯和吊塔安装架，无影灯和吊塔安装架不暴露在净化手术室内部，而是位于手术室吊顶之外，目是便于无影灯和吊塔安装。该安装架采用角钢和钢板制作，需要预埋钢板与楼板相联结。
d) 二层ICU干净区域吊顶采用轻钢龙骨+石膏板+3.0mm铝塑板。吊顶高度为2600mm。
e) 铝塑板天花吊顶为了便于检修，应在恰当位置预留检修孔。
f) 所有湿区吊统一顶采用铝扣板吊顶，规格为600*600。办公区及污物走廊吊顶采用轻钢龙骨+石膏板+防菌涂料。
5) 门
a) 为了达到美观、实用目。所有门窗尺寸及样式均依照各个区域及使用功能设立。
b) 一层供应室区域内彩钢板区域均采用彩钢板门，门上带观测窗。
c) 二层手术间与干净走廊侧均为脚感应医用气密封滑动式电动门。其感应装置、电机、执行机构和导轨均采用原装进口，门洞净尺寸为1500×2100；门上方有“手术中”批示灯。考虑到手术室门启动次数，在门上设立探视窗，探视窗大小为600mm×300mm，以便参观人员以及巡回人员及时理解手术室内状况，门高和门宽均可依照设计及时调节。
d) 所有净化区域均采用单开或双开医用气密手推门，门体表面颜色与墙面颜色一致，四周不锈钢包边。门板表面在推车高度位置设立防撞板。
e) 所有办公区域采用装饰单开和双开门。
6) 基本装备
干净手术部：
设 施 名 称
数 量
功 能 要 求
嵌入式药物柜
1套
采用厚度为1.2MM不锈钢材质,900×1300×350,上下分两层、四门启动、内设两个抽屉，每层各分三档可调（上层为钢化玻璃门，下层为不锈钢门）。柜体周边采用铝合金包边
嵌入式器械柜
1套
采用厚度为1.2MM不锈钢材质,900×1300×350,上下分两层、四门启动、每层各分三档可调，柜体周边采用铝合金包边（上层为钢化玻璃门，下层为不锈钢门）。
嵌入式麻醉柜
1套
采用厚度为1.2MM不锈钢材质，900×1300×350,上下分两层、四门启动、每层各分三档可调，柜体周边采用铝合金包边（上层为钢化玻璃门，下层为不锈钢门）。
嵌入式观片灯
1套
手术间I级（2间）四联观片灯，Ⅲ级（9间）三联观片灯，别的（10间）二联观片灯，柜体周边采用铝合金包边，内置进口荧光灯管及电子镇流器。
嵌入式书写台
1套
采用不锈钢磨砂板制作，规定开关以便，带照明系统，尺寸为700×400MM
藏墙氧气终端（进口）
1套
接管尺寸为英制原则，各种终端插头应不具备互换性，采用插拨式自封迅速接头，接头应耐腐蚀、无毒、不燃、安全可靠、使用以便。
藏墙压缩空气终端（进口）
1套
接管尺寸为英制原则，各种终端插头应不具备互换性，采用插拨式自封迅速接头，接头应耐腐蚀、无毒、不燃、安全可靠、使用以便。
藏墙负压吸引终端（进口）、二氧化碳终端（进口）、藏墙废气排放终端（进口）
1套
接管尺寸为英制原则，各种终端插头应不具备互换性，采用插拨式自封迅速接头，接头应耐腐蚀、无毒、不燃、安全可靠、使用以便。
多功能控制面板（进口）
1套
含时钟、计时钟、温湿度显示、温湿度设定、空调启停、空调运营状况批示、过滤器压差报警、医气报警、手术间内照明控制开关、免提对讲等功能
组合式电源电插箱（1）
1组
每组含一种380V插座和2个220V插座，设接地子，接电电组不应不不大于1Ω。（TCL、正泰、福田）
组合式电源电插箱（2）
2组
3个220V插座，高接地端子，接电电组不应不不大于1Ω。（其中I级手术间4组，详细手术间指定位置）
注：所有配备器械主材采用国标304磨砂不锈钢制作，厚度（1.2MM）制作工艺规定表面工整拼接平整牢固质量达到国标。
7) 其他
手术室内不设喷淋，仅装烟感，且消防水管不适当横穿手术室天花之上，如无法避免应采用相应办法，保证水管密封，不得渗漏。
所有检修口必要依照现场设备及管道实际安装状况，在恰当位置预留检修口，检修口设立位置必要满足以便检修吊顶内有关设备、阀门原则。
净化空调设计阐明
设计根据
1) 甲方提供招标规定及建筑平面图。
序号
原则号
原则名称
1
GB50333—
医院干净手术部建筑技术规范
2
10月1日执行
医院干净手术部建设原则
3
GB50073-
干净厂房设计规范
4
JGJ71-90
干净室施工及验收规范
5
GB50243-
通风与空调工程施工质量验收规范
6
GB50019-
采暖通风与空气调节设计规范
7
GB/T14295-93
空气过滤器
8
GB/T13554-9
高效空气过滤器
9
GB50242-
建筑给水排水及采暖工程施工质量验收规范
2) 国家现行关于建筑规范、原则。
10
GB50016-
建筑设计防火规范
11
GB50045-95（）
高层民用建筑设计防火规范
12
GB50189-
公共建筑节能设计原则

（一）设计原则
1) 手术部干净用房级别原则
级别
沉降(浮游)细菌最大平均度
空气干净度级别
Ⅰ
干净手术室
手术区0.2个/30min·φ90皿（5个/m3）
周边区 0.4个/30min·φ90皿（10个/m3）
手术区100级
周边区1000级
干净辅助用房
局部百级区0.2个/30min·φ90皿（5个/m3）
周边区0.4个3/0min·φ90皿（10个/m3）
1000级（局部100级）
Ⅱ
干净手术室
手术区0.75个/30min·φ90皿（25个/m3）
周边区1.5个/30min·φ90皿（50个/m3）
手术区1000级
周边区10000级
干净辅助用房
1.5个/30min·φ90皿（50个/m3）
10000级
Ⅲ
干净手术室
手术区2个/30min·φ90皿（75个/m3）
周边区4个/30min·φ90皿（150个/m3）
手术区10000级
周边区100000级
干净辅助用房
4个/30min ·φ90皿（150个/m3）
100000级
Ⅳ
干净手术室
5个/30min·φ90皿（175个/m3）
300000级
干净辅助用房

2) 干净手术部重要技术指标
名 称
最 小 静 压（Pa）
换气
次数
（次/h）
手术区手术台
工作面高度
截面平均风速(m/s)
温度
（℃）
相对湿度
(%RH)
最小新风量
噪声dB(A)
最低照度(Lx)
对相邻低档干净室
(m3/h.人)
(次/h)
特别干净手术室
+8
/
0.25～0.3
22～25
40～60
60
6
≤52
350
原则干净手术室
+8
30～36
/
22～25
40～60
60
6
≤50
350
普通干净手术室
+5
18～22
/
22～25
35～60
60
4
≤50
350
准干净手术室
+5
12～15
/
22～25
35～60
60
4
≤50
350
体外循环灌注准备室
+5
17～20
/
21～27
≤60
/
3
≤60
150
无菌敷料、器械、一次性药物室和精密仪器存储室
+5
10～13
/
21～27
≤60
/
3
≤60
150
护士站
+5
10～13
/
21～27
≤60
60
3
≤60
150
准备室(消毒解决)
+5
10～13
/
21～27
≤60
30
3
≤60
200
预麻醉室
-8
10～13
/
22～25
30～60
60
4
≤55
150
刷手间
>0
10～13
/
21～27
≤65
/
3
≤55
150
干净走廊
0～+5
10～13
/
21～27
≤65
/
3
≤52
150
更衣室
0～+5
8～10
/
21～27
30～60
/
3
≤60
200
恢复室
0
8～10
/
22～25
30～60
/
4
≤50
200
清洁走廊
0～+5
8～10
/
21～27
≤65
/
3
≤55
150
3) 有关专业规范及原则。
（二）总阐明
干净系统工程涉及：一层供应室清洁区、无菌区及有关辅房;二层干净手术部共 5间手术室，其中Ⅲ级干净手术间5间，正负压切换Ⅲ级干净手术室1间，干净走廊及有关辅房;二层ICU大厅及有关辅房区域。
手术室准备采用自带冷热源直膨式全空气型净化空调系统，按《医院干净手术部建筑技术规范》GB50333-设立，新风系统采用分区集中供应，排风系统每间手术室独立设立。净化空调系统控制采用微电脑中央解决器，加以相应配件组合而成，具备现场控制和远端控制功能。
1) 为了有效控制细菌滋生,只有对净化系统全过程进行控制,才干从主线上保证此后净化效果,因而咱们在系统配备上做了如下安排：机组段位顺序合理布置。
(1) 自动控制采用先进控制模式，在系统停止运营后，将过滤器吹干；
(2) 使用密封性好医用卫生型机组；
(3) 灭菌采用紫外线灭菌装置，采用先进控制模式，在系统停止运营后来启动，即杀死机组内细菌；
(4) 风管电加热器采用不锈钢光管制作，表面光滑，耐腐蚀，不易积灰，易清洗；
(5) 采用湿度优先控制方案，防止潮湿空气导致风管内与高效过滤器表面滋菌，
(6) 设立宽敞检修门，以便机组维护与检修。
2) 房间湿度保证：
湿度指标是净化手术室指标中比较重要控制指标，接新原则所述，当房间湿度不不大于60%时候，细菌繁殖速度就会大大加快。因而，从控制细菌滋生角度出发，湿度控制尤为重要。湿度控制又分为加湿和去湿两种状态:
(1) 加湿状态：在冬秋季节，室外空气比较干燥，温度又比室内规定控制温度低，在新风进入室内前，必要进行加湿解决，采用电极加湿模式。
(2) 去湿状态：该状态重要是在夏季和春季运营，在此季节，室外空气含湿量大，室外新风经制冷进入手术室后，也使得手术室内空气湿度大大增长了，必要对系统进行去湿解决，而重要是对新风去湿解决。本次设计咱们在新风机组上配备了足够冷量表冷器，在外界提供7℃进水，12℃回水冷源状况下，使新风可以解决到露点温度，大量析出水分；而后，当新风与室内回风混合，再经主空调机组表冷器二次除湿解决，将室内空气解决到室内热湿比线上，再通过风管电加热器升温到室内送风状态点，这样室内湿度就能有效控制在40%-60%之间。
(3) 整个湿度控制是通过微电脑DDC控制器来完毕。
3) 房间温度保证：
温度指标是净化手术室同样重要控制指标之一，它直接影响手术室舒服限度，按新原则规定手术室温度全年必要控制在22℃－25℃之间，为达到这一规定，它重要是通过新风表冷器、主机表冷器、风管电加热器来实现，按季节不同分为加热与制冷两种运营工况：
(1) 加热工况：在冬秋季，由于室外温度低于手术室内控制温度，主机表冷器处在加热工况运营，风管电加热器做为辅助加热设备配合使用。
(2) 制冷工况：在夏季，由于室外温度高手术室内控制温度，主机表冷器处在制冷工况运营，、风管电加热器做为再加热设备使用。此时新风表冷器作用重要是降温除湿，主机表冷器为二次除湿，最后通过风管电加热器加热到送风状态点。
(3) 整个温度控制也是通过微电脑DDC控制器来完毕。
4) 设计参数表
房间 名称
级别
总送
风量(m3/h)
新风量(m3/h)
室内
噪声dB(A)
对相邻低档别干净室 (Pa)
换气次数(次/h)
OR1
Ⅲ级

800
≤50
±5
22次/h
OR2
Ⅲ级

800
≤50
+5
22次/h
OR3
Ⅲ级

800
≤50
+5
22次/h
OR4
Ⅲ级

800
≤50
+5
22次/h
OR5
Ⅲ级

800
≤50
+5
22次/h
(1) 送风量计算
①Ⅲ级手术室风量：风量计算公式L(m3/h)=房间面积（m2）×房间高度（m）×22（次/小时）
②Ⅲ级走廊及辅房风量：风量计算公式L(m3/h)=房间面积（m2）×房间高度（m）×13（次/小时）
(2)新风量计算
新风量计算公式L(m3/h)=房间面积（m2）×房间高度（m）×4（次/小时）。
①Ⅲ级手术室新风量：按照规范规定，Ⅲ级手术室最小新风量不不大于4次/小时，依照以往设计及施工经验，本次设计取800m3/h，经校核此新风量满足正压规定及卫生规定。
②Ⅲ级走廊及辅房新风量：按照规范规定及以往设计施工经验，本次设计取4次/小时经校核此新风量满足正压规定及卫生规定。新风量取400m³/h。

5) 正压控制
干净手术部相对于周边区域应维持正压，和部内干净级别不同区域之间维持合理气流流向和有序压力分布，以避免室外对室内，或低档别对高档别影响。
只有保证在任何状况下（特别强调是在非设计工况或在非正常运营工况下），能维持干净手术室内有序梯度压力分布不变，才干真正有效地减少手术区交叉感染风险。
正压控制通过调节送风和回风、排风量之间差值，并结合控制手段来实现。正压渗入风量越多、房间缝隙越小，所建立正压越大，反之亦然。尽管正压控制手段有许多，大多办法都是针对单室。难以从整体上控制整个手术部有序压力分布，并且稳定性较差。为使室内保持稳定正压，在送、新风及排风上均设立机械式定风量装置。
（三）干净空调风管系统
1) 机组配备
医用净化空调机组达到并优于医用净化空气解决机组技术参数规定。净化空气解决机组由混合段、风机段、中效过滤段、表冷段、中间段、加湿段、出风段构成。
⑴ Ⅲ级干净手术室： OR2~OR3共用一台医用卫生型空气解决机组；
⑵ Ⅲ级干净手术室： OR4~OR5共用一台医用卫生型空气解决机组；
⑶ Ⅲ级正负压切换干净手术室： OR1独立使用一台医用卫生型空气解决机组；
⑷ 干净走廊及其有关辅房采用一台医用卫生型空气解决机组；
⑸ 排风机每间手术室独立设立，干净手术室采用独立排风，Ⅲ级正负压切换干净手术室采用2台排风机；
⑹ 手术部男女更衣间、医生办公走廊及办公辅房采用风机盘管+新风空调形式。
⑺ 手术部2台新风机组分区集中提供。
⑻ 二层ICU大厅及有关辅房采用一台机组。
⑼ 一层中心供应室清洁区、无菌区及有关干净辅房采用1台机组
2) 送风装置
1) 二层手术室Ⅲ级干净手术室采用局部集中送风方式，采用Ⅲ级干净手术室专用送风天花装置；
2) 手术室干净走廊及有关辅助用房采用高效送风口送风。
3) 一层中心供应室清洁区、无菌区及有关干净辅房及ICU大厅及有关辅助用房空调系统采用一次回风，采用高效送风口送风。
3) 气流组织
(1) 干净手术室采用上顶送风双侧下回风；
(2) 干净走廊采用上顶送风上顶回风；干净辅房采用上顶送风上回风；
(3) 一层中心供应室清洁区、无菌区及有关干净辅房及ICU大厅及有关辅助用房采用上送下回风。
4) 净化风管系统
⑴ 手术室风管系统配高效过滤器、电极加湿器、密闭型对开多叶调节阀、卫生型微穿孔消声器，防火阀等。风管保温材料采用橡塑难燃性保温棉。
⑵ 干净走廊及辅房风管系统配高效送风口、密闭型对开多叶调节阀、电极加湿器、微穿孔消声器，防火阀等。风管保温材料采用橡塑难燃性保温棉。
5) 新风、排风系统
(1) 新风机组：初效过滤段、预热段、表冷段、风机段、中效过滤段，亚高效过滤段及消毒灭菌装置，采用变频控制。预解决新风由定风量阀控制，实现新风配给，
(2) 新、排风风管系统上设有消声装置，电动密闭调节阀，密闭型多叶调节阀等配件。
(3) 排放系统安装中效过滤器（F8）。

电气（强弱电）设计阐明
（一）工程概况：
本工程为综合大楼，涉及：一层供应室、二层手术室、二层ICU，设计内容涉及：配电系统、照明系统、电话网络系统、监控系统、公共广播与背景音乐系统、护士呼喊系统、门禁系统、ICU探视系统、空调控制等系统设计；本次设计采用国内先进技术解决方案，各系统设计先进性、科学性、可靠性为各个净化区域提供了完善便利服务，营造了一种安全、舒服、高效、实用就医和医护工作环境。
（二）设计根据：
序号
原则号
原则名称
1
GB50045-95（）
高层民用建筑设计防火规范
2
GB50311-
高层民用建筑设计防火规范
3
JGJ16-
建筑与建筑群综合布线系统工程设计规范
4
GB50054-
低压配电设计规范
5
GB/T50314-
智能建筑设计原则
6
GB50333-
医院干净手术部建筑技术规范

（三）配电系统
1.本工程电力系统负荷级别为一级负荷,电压级别为380/220V。
2.插座配线采用阻燃电缆，电线沿桥架或穿电线管敷设,均在吊顶内明敷.
3.所有净化区域配电箱安装标高为底边距地1.4米.空调机房空调配电箱明装，安装标高为底边距地1.4米。
4. 本工程采用TN-S制，中性线（N线）与保护线（PE线）严格分开，插座“地”孔。配电箱外壳、金属穿线管、用电设备金属外壳均与保护线可靠连接。
5. 电缆桥架：为开孔托盘式系列，桥架施工时应注意与其她专业配合。
6. 电缆桥架穿过防火分区\防烟分区\楼层时，应在安装完毕后用防火材料填充堵死。
7.强电桥架与弱电桥架之间距离不不大于500MM。
8.业主在各净化区域及机房设立双路切换总配电箱或各区域专用配电箱，总箱至各分箱之间采用树干式配线方式。
9.净化手术室、ICU设立本医用IT隔离电源系统。
（1）系统概述：医院特殊环境里，漏电流对病人构成了潜在危险，因而对电气安全设计也提出了特殊规定。特别是那些生命攸关场合，如外科手术室、重症监护室等地均需安装医用IT系统(亦称医用隔离电源)，其目就是为了保证对该场合内医疗电器提供一种安全可靠电源， 以保证病人安全。按规范规定规定咱们为手术室配备了知名品牌IT隔离电源系统。
（2）设备选型：
IT隔离电源系统配备如下设备：
ESO710/8.0（10或6.3）KVA型隔离变压器一台
107TD47绝缘监示仪一台
MKMB外接报警测试面板一套
AN450仪器专用电源一套
STW2电流互感器一套
隔离变压器配合使用医用绝缘监视仪应具备下列功能：
监视变压器次级回路对地绝缘阻抗；
监视变压器次级负载电流；
监视变压器超温状态。
绝缘监视仪是IT系统中必要对地漏电保护设备。
10.中低压断路器等电气组件选取施耐德产品；照明灯具；广播监控，电视监控摄像机均选用知名产品。详细品牌可由甲方自由选取。
（四）照明及插座
1.本工程照明系统负荷级别为一级负荷,电压级别为380/220V。
2. 每间术室内平均照度不不大于450LX,NICU、PICU、ICU、无菌室平均照度不不大于300LX，供应室干净区域，干净走道及辅房平均照度不不大于150LX，灯具为嵌入式荧光灯。
3.照明回路采用阻燃电线穿电线管在吊顶内明敷。照明采用多点控制，镇流器采用电子镇流器。照度符合规范《医院干净手术部建筑技术规范》（GB50333-）规定。走廊每隔两只灯具安装一只带应急电源盒灯具，平时可正常开关使用，当整个手术部断电时，其她区域自动接通各应急灯内置应急电源，作应急照明使用。手术部干净走道应急灯则自动接通应急照明电源，作应急照明使用。
4. 照明开关\插座为暗装，除注明者外均为250V\10A五孔插座，其安装高度除注明者外，为底边距地0.3M；开关底边距地1.4M，距门框0.2M，清洗\消毒\配餐等潮湿环境插座采用防水防尘插座，底边距地1.1M。
5 .照明与插座由不同支路供电，照明\插座为单相三线；插座回路均设立漏电保护断路器，动作时间不不大于0.1S。照明及插座均采用ZRBV聚氯乙烯阻燃电线穿JDG电线管及桥架敷设。
（五）等电位接地系统
1. 本设计采用TN-S 三相五线制供电。
2. 采用本系统等电位连接及共用接地点方式，辅以等电位办法，以便提高可靠性和安全性。
3.等电位联结端子箱与原预留等电位联结铁板可靠联结。
4.等电位联结办法可参照原则图集<<等电位联结安装>>02D501-2。
5.大楼总等电位连接线送至各局部等电位接地端子箱上。
（六）呼喊系统
对讲呼喊系统功能如下：
主机采用中文液晶显示屏，菜单式操作，可显示日期、时间、呼喊手术室编号、系统状态等。
主机面板有双色批示灯，可显示每个分机呼喊及对讲状态。广播级通话音质，放音逼真、清晰。
不间断呼喊：主机可显示多路分机呼喊，并记忆保持；无论主机是在待机、通话、还是广播状态下，分机均能正常呼入。
双工对讲：主机与分机之间为双工对讲，采用免提通话方式。
语音报号：分机呼喊主机时，主机有LED路选批示灯闪亮、音乐声提示、语音播报“XX号紧急呼喊”。
呼喊存储：分机呼喊而主机无人接听时，主机自动存储分机号；紧急呼喊无人接听时规定自动转为广播。
广播功能：主机有音乐输入口，可同步对某些、全某些机进行广播、宣教；可定期开关分机。
组呼、群呼：主机可同步呼喊多路、全某些机及对讲。
音量调节： 主机可对分机呼喊时提示音量、对讲时通话音量单独进行调节；分机呼喊主机时可设立白天晚上二种不同音量，并有主机自动切换。
提供与医院程控互换机连接接口。
（七）干净手术部网络电话系统
手术部设一种集线器，将手术部连成一种局域网，其中每间手术室护士站及功能辅房各设一种网络接口；每间手术室护士站及功能辅房设一种电话接口。
（八）手术部电视监控及手术示教系统
1、每间手术室装摄像头，显示屏装在休息教学室别的每间手术室预留手术灯照相和室内全景监控照相接口。
2、服务器、显示屏放置在中控站。
（九）空调自控系统
1.各系统有温度传感器(TE),湿度传感器(HE),压差开关(PdA),电动调节阀执行机构(TV),直接数字控制器(DDC)、传播线路构成,对空调机组进行自动控制.
2.在自动状态下,通过DDC可实现对空调机组自动启停,并运用温湿度传感器测量回风温度及湿度信号,与终端操作面板设定设定值进行比较,通过PI、PID等运算输出控制信号自动调节水阀以及加湿阀开度,从而实现室内对温/湿度规定。
3.通过在中、高效过滤器两端安装压差开关,监测两端压差,超过压差设定值即输出信号分别至空调配电箱(中效)以及控制面板(高效)提示顾客进行更换.在送风机两端亦设有压差开关,监测两端压差，风机发生故障时,输出报警信号至DDC,DDC发出命令停止机组运营,以免风机空转损坏,同步将报警信号传送到控制面板。
4.DDC控制器集中布置在空调机房,终端操作面板分别设于各净化区域内。
（十）门禁系统
所有净化区域内均设有可视门禁，病人主入口和医护人员主入口处设立彩色可视对讲门禁主机，在护士站或者护士长办公室内设立可视对讲室内分机。非工作人员可以通过门口主机呼喊可视对讲室内分机，通过视频图像确认身份后由护士站内人员遥控开锁进入，工作人员可通过设立在各入口处读卡门禁，刷卡进入。
五、给排水设计阐明
(一) 工程概况
1.本工程为某医改建工程。
(二) 设计根据
1． 建设单位提供本工程关于资料和设计任务书；
2． 建筑和关于工种提供作业图和关于资料；
3． 国家现行关于给水、排水、消防和卫生等设计规范及规程:
4． 国家及省关于原则图集和通用图集
(三) 设计范畴
本设计范畴为招标范畴室内给水排水等管道系统。
(四) 管道系统
本工程设有生活冷水系统、生活排水系统.
1． 生活冷水系统：
(1)本设计各生活用水点冷水管道均与原设计就近主管连接。
(2)干净手术部内给水水质必要符合饮用水水质原则及使用压力规定外，刷手用水甲方宜采用除菌解决。
(3)暗装阀门检查口处，必要设检修门，检修门必要严密。
2． 生活排水系统：
(1)本设计各排水点与原设计就近主管连接。
(2)暗装阀门和排水检查口处，必要设检修门，检修门必要严密。
(五) 管材和设备
1．生活给水管：
管材与接头:室内生活给水管均采用卡压式薄壁不锈钢管,卡压连接，并应符合GB/T19228.1(2、3)-原则，施工参照CECS153:. 公共部位和吊顶内明露冷水管道及其配件应采用20mm厚PVCNBR橡塑海棉防冻保温，外包塑料布;明敷热水管道及其配件PVCNBR橡塑海棉防冻保温(DN≤20mm,厚度为20mm；25mm≤DN≤50mm,厚度为30mm；65mm≤DN≤100mm,厚度为40mm；DN>100mm,厚度为50mm) 外包塑料布.露天管道再外缠铝箔防水.
2．生活排水管道：
本工程所有排水管道均采用承插式柔性接口机制排水铸铁管。
3.阀门及附件：
(1)DN≤50,干管采用截止阀，支管采用球阀;DN>50,室外采用闸阀，室内采用蝶阀。材料均为不锈刚制作,除球阀公称压力为1.0Mpa,别的工作压力均为2.0Mpa。
(2)除卫生间和污洗室采用防返溢地漏，别的均采用密闭地漏,水封高度均不不大于50mm。
(3)卫生洁具：洗脸盆采用台式、柱式、角式，配普通龙头或混合龙头（其中ICU、病房洗脸盆配感应式混水龙头）；拖把池采用陶瓷成品，配普通龙头；洗涤盆采用方形不锈钢单盆成品，配普通龙头或混合龙头；淋浴器配软管及冷热水调温式混合龙头；蹲式大便器自带水封，配脚踏式自闭式冲洗阀；低水箱坐便器自带水封，配角阀；血液病房、移植病房病人卫生间坐便器采用无水箱型，配自闭式冲洗阀。
4.管道敷设：
(1)给水管道穿楼面时设金属套管，均高出楼面50mm,管道间空隙用水泥砂浆填空；排水管穿楼板应预留孔洞，管道安装完后将孔洞严密捣实. 泥砂浆填空.塑料排水管穿越楼层处均增设阻火圈.
(2)管道穿钢筋混凝土墙和楼板、粱时，应依照图中所注管道标高、位置配合土建工种预留孔洞或预埋套管；管道穿地下室外墙、水池壁、屋面时，应预埋防水套管。管道穿越伸缩缝、沉降缝时，用金属波纹管连接两边管道。
(3)干净手术部内给排水干、立管为暗装，并采用防结露办法。支管也不适当明装。排水管弯头选用带检查口弯头。
(4)管道坡度：排水管道除图中注明者外，均按下列坡度安装：
管径mm(DN)
DN50
DN75
DN100
DN150
DN200
污水、废水管坡度
0.035
0.025
0.020
0.010
0.008
雨水管坡度
-
-
0.020
0.010
0.008
5.管道连接：
(1)排水横管与横管连接，不得采用正三通和正四通。
(2)排水立管偏置时，应采用乙字管或2个45%%d弯头。
(3)排水立管与横管及排出管连接时采用2个45%%d弯头，且立管底部弯管处应设支墩或其她固定设施。
(4)干净手术部内与设备连接排水管，当采用螺纹连接时，应用聚四氯乙烯胶带填料，不得使用铅油、麻丝等填料。
(5)给水管与卫生器具及设备连接必要有空气隔断，严紧直接相连。干净手术部内排水设备，必要在排水口下部设立高水封装置，并应有防止水封被破坏办法。
(六) 防腐及油漆
1.为了保证防腐效果，在涂刷底漆前，应清除表面灰尘、污垢、锈斑、焊渣等物。涂刷油漆厚度应均匀，达到不浮现脱皮、起泡、流淌和漏涂现象。
2.管道支架除锈后刷樟丹二道，灰色调和漆二道。
3.埋地钢管再刷石油沥青二道.包玻璃布一道。
(七) 其她
1.图中所注尺寸除管长、标高以m计外，别的以mm计。
2.生活给水管除每层计量水表后管道实验压力为1.0MPa，别的均为1.5Mpa,试压办法应按《建筑给水排水及采暖工程施工质量验收规范》GB50242-规定执行。
3.除本设计阐明外，施工中还应遵守《建筑给水排水及采暖工程施工及质量验收规范》GB50242-及《给水排水构筑物施工及验收规范》。

医用气体设计阐明
一、设计根据
1、医院提供楼层平面图及医院对工程规定。
2、依照有关行业原则医疗气体规定。
序号
原则号
原则名称
1
GB50333-
医院干净手术部建筑技术规范
2
YY/T0186-1994
医用中心吸引系统通用技术条件
3
YY/T0187-1994
医用中心供氧系统通用技术条件
4
GB706.1-1995
医用电器设备第一某些：通用安全规定
5
GB 50169-
电气装置安装工程施工及验收规范
6
GB50235-97
工业金属管道焊接工程施工及验收规范
7
GB50236-98
现场设备、工业管道焊接工程施工及验收规范
8
GB50184-93
工业金属管道工程质量检查评估原则
9
GB/T3091-93
低压流体输送用镀锌焊接钢管
10
GB50591-
干净室施工及验收规范
11
GB50029-
压缩空气站设计规范
12
GB50030-
氧气站设计规范
13
GB50136-
工业金属管道设计规范
14
GB/T1527-1997
铜及铜合金拉制管
15
GB2270
不锈钢无缝钢管
16
GB150
钢制压力容器
17
GB50016-
建筑设计防火规范
二、设计阐明
1、 干净手术部医气设计为：氧气、负压吸引、压缩空气、二氧化碳及笑气。
2、 每间手术室设两套医用气体系统：吊塔及墙面上各设一套供气系统，每套医用气体系统含：氧气、负压吸引、压缩空气、二氧化碳及笑气。废气排放系统只设立在吊塔上。苏醒室每床设备带设一套供气终端；每套医用气体系统含：氧气、压缩空气及负
