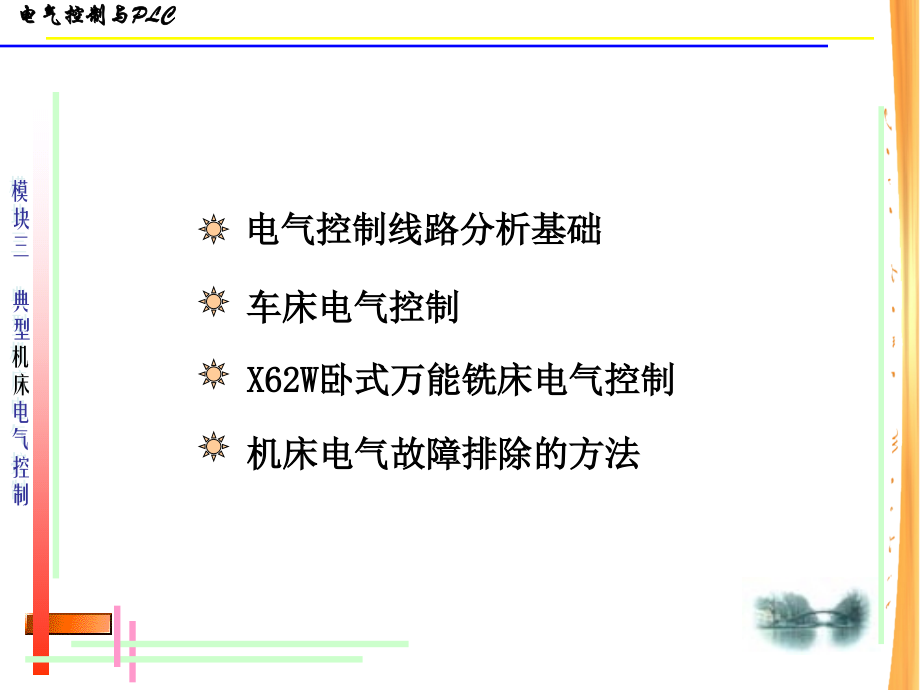

,电气控制与,PLC,模,块,三,典,型,机,床,电,气,控,制,模块三 典型,机床电气控制,知识目标：,熟练掌握典型生产机械的工作原理、控制特点；综合了解实际设备中机、电、液之间的配合,能力目标：,初步对不太复杂的机床控制电路改造和设计能力；具有机床常见电气故障的排除能力,电气控制线路分析基础,车床电气控制,X62W,卧式万能铣床电气控制,机床电气故障排除的方法,一、电气控制线路分析基础,1.,电气控制线路分析的内容,电气控制线路是电气控制系统各种技术资料的核心文件。分析的具体内容和要求主要包括以下几个方面：,1,）设备说明书。,设备说明书由机械,(,包括液压部分,),与电气两部分组成。,2,）电气控制原理图,这是控制线路分析的中心内容。原理图主要由主电路、控制电路和辅助电路等部分组成。,3,）电气设备总装接线图,阅读分析总装接线图，可以了解系统的组成分布状况，各部分的连接方式，主要电气部件的布置和安装要求，导线和穿线管的型号规格。这是安装设备不可缺少的资料。,4,）电气元件布置图与接线图,这是制造、安装、调试和维护电气设备必须具备的技术资料。在调试和检修中可通过布置图和接线图方便地找到各种电器元件和测试点，进行必要的调试、检测和维修保养。,2.,电气原理图阅读分析的方法与步骤,1,）分析主电路,从主电路入手，根据每台电动机和电磁阀等执行电器的控制要求去分析它们的控制内容，控制内容包括起动、方向控制、调速和制动等。,2,）分析控制电路,根据主电路中各电动机和电磁阀等执行电器的控制要求，逐一找出控制电路中的控制环节，利用前面学过的基本环节的知识，按功能不同划分成若干个局部控制线路来进行分析。分析控制电路的最基本方法是查线读图法。,3,）分析辅助电路,辅助电路包括电源显示、工作状态显示、照明和故障报警等部分，它们大多由控制电路中的元件来控制的，所以在分析时，还要回过头来对照控制电路进行分析。,4,）分析联锁与保护环节,机床对于安全性和可靠性有很高的要求，实现这些要求，除了合理地选择拖动和控制方案以外，在控制线路中还设置了一系列电气保护和必要的电气联锁。,5,）总体检查,经过,“,化整为零,”,，逐步分析了每一个局部电路的工作原理以及各部分之间的控制关系之后，还必须用,“,集零为整,”,的方法，检查整个控制线路，看是否有遗漏。特别要从整体角度去进一步检查和理解各控制环节之间的联系，理解电路中每个元件所起的作用。,1.,车床结构及运动形式,结构图,加工示,意图,二、,C650,车床电气控制,车床运动形式,主运动,进给运动,辅助运动,主轴通过卡盘带动工件的旋转运动,溜板带动刀架的纵向和横向直线运动，其中纵向运动是指相对操作者向左或向右的运动，横向运动是指相对于操作者向前或向后的运动,包括刀架的快速移动、工件的夹紧与松开等,2.,电力拖动及控制要求,1,）正常加工时一般不需反转，但加工螺纹时需反转退刀，且工件旋转速度与刀具的进给速度要保持严格的比例关系，为此主轴的转动和溜板箱的移动由同一台电动机拖动。主电动机,M1,（功率为,20kW,），采用直接起动的方式，可正反两个方向旋转，为加工调整方便，还具有点动功能。由于加工的工件比较大，加工时其转动惯量也比较大，需停车时不易立即停止转动，必须有停车制动的功能，,C650-2,车床的正反向停车采用速度继电器控制的电源反接制动。,2,）电动机,M2,拖动冷却泵。车削加工时，刀具与工件的温度较高，需设一冷却泵电动机，实现刀具与工件的冷却。冷却泵电动机,M2,单向旋转，采用直接起动、停止方式，且与主电动机有必要的联锁保护。,3,）快速移动电动机,M3,。为减轻工人的劳动强度和节省辅助工作时间，利用,M3,带动刀架和溜板箱快速移动。电动机可根据使用需要，随时手动控制起停。,4,）采用电流表检测电动机负载情况。,5,）车削加工时，因被加工的工件材料、性质、形状、大小及工艺要求不同，且刀具种类也不同，所以要求切削速度也不同，这就要求主轴有较大的调速范围。车床大多采用机械方法调速，变换主轴箱外的手柄位置，可以改变主轴的转速。,3.,车床电气控制系统分析,1,）主电路分析,电动机,M1,电路接线分为三部分，,第一部分,由正转控制交流接触器,KM1,和反转控制交流接触器,KM2,的两组主触点构成电动机的正反转接线；,第二部分,为一电流表,A,经电流互感器,TA,接在主电动机,M1,的动力回路上，以监视电动机绕组工作时的电流变化，为防止电流表被起动电流冲击损坏，利用一时间继电器的延时动断触点，在起动的短时间内将电流表暂时短接；,第三部分,为一串联电阻限流控制部分，交流接触器,KM3,的主触点控制限流电阻,R,的接入和切除，在进行点动调整时，为防止连续的起动电流造成电动机过载，串入限流电阻,R,，保证电路设备正常工作。,速度继电器,KV,的速度检测部分与电动机的主轴同轴相联，在停车制动过程中，当主电动机转速接近零时，其动合触点可将控制电路中反接制动相应电路切断，完成停车制动。,2,）控制电路分析,松开,SB2KM1,断电，电动机断开电源，停车。,按下,SB2KM1,线圈通电,主触点闭合，电动机经限流电阻接通电源，在低速下起动,A,）主电动机,M1,的点动调整控制,控制电路分析,按下起动按钮,SB3KM3,和,KT,线圈通电,正转,B,）主电动机,M1,的正、反转控制,KM3,主触点动作使电阻被短接,KM3,动合辅助触点闭合使,KA,通电,KA,动合辅助触点闭合（,5,7,）使接触器,KM1,通电，电动机在全压下起动。,KM1,辅助动合触点（,5,11,）闭合、,KA,的动合触点闭合（,3,11,、,5,7,）使,KM1,自锁。,控制电路分析,起动按钮为,SB4,，控制过程与正转类似。,反转,B,）主电动机,M1,的正、反转控制,控制电路分析,设主电动机原为正转运行，停车时按下停止按钮,SB1,C,）主电动机,M1,的反接制动控制,接触器,KM3,断电,KM3,主触点断开，限流电阻,R,串入主回路,KA,动断触点（,3,27,）闭合，由于此时电动机转速较高，,KV-2,为闭合状态，故,KM2,通电，实现对电动机的电源反接制动,当电动机转速接近零时，,KV-2,动合触点断开，,KM2,断电，电动机断开电源，制动结束。,转动刀架快速移动手柄压动限位开关,SQ,接触器,KM5,通电，,KM5,主触点闭合，,M3,接通电源起动。,D,）刀架的快速移动与冷却泵控制,监视主回路,负载情况,防止起动、停止、,点动对电流表的冲击,电路还设置了工作照明灯。照明灯的电压为安全电压,36V,E,）其他辅助环节,4.C650-2,型卧式车床常见电气故障的诊断与检修,1,）主轴电动机不能起动,M1,主电路熔断器,FIJ1,和控制电路熔断器,FU3,熔体熔断，应更换。,热继电器,FRl,已动作过，动断触点未复位。要判断故障所在位置，还要查明引起热继电器动作的原因，并排除。可能有的原因：长期过载；继电器的整定电流太小；热继电器选择不当。按原因排除故障后，将热继电器复位即可。,控制电路接触器线圈松动或烧坏，接触器的主触点及辅助触点接触不良，应修复或更换接触器。,起动按钮或停止按钮内的触点接触不良，应修复或更换按钮。,各连接导线虚接或断线。,主轴电动机损坏，应修复或更换。,2,）主轴电动机断相运行,按下起动按钮，电动机发出嗡嗡声不能正常起动，这是电动机断相造成的，此时应立即切断电源，否则易烧坏电动机。可能的原因是：,电源断相。,熔断器有一相熔体熔断，应更换。,接触器有一对主触点没接触好，应,修复。,3,）主轴电动机起动后不能自锁,故障原因是控制电路中自锁触点接触不,良或自锁电路接线松开，修复即可。,4,）按下停止按钮主轴电动机不停止,接触器主触点熔焊，应修复或更换,接触器。,停止按钮动断触点被卡住，不能断,开，应更换停止按钮。,5,）冷却泵电动机不能起动,按钮,SB6,触点不能闭合，应更换。,熔断器,FU2,熔体熔断，应更换。,热继电器,FR2,已动作过，未复位。,接触器,KM4,线圈或触点已损坏，应,修复或更换。,冷却泵电动机已损坏，应修复或更,换。,6,）快速移动电动机不能起动,行程开关,SQ,已损坏，应修复或更换。,接触器,KM5,线圈或触点已损坏，应修,复或更换。,快速移动电动机已损坏，应修复或更,换。,三、,X62W,型万能铣床电气控制电路,铣床是一种用途十分广泛的金属切削机床，,其使用范围仅次于车床。铣床可用于加工,平面、斜面和沟槽；如果装上分度头，可,以铣削直齿齿轮和螺旋面；如果装上圆工,作台，还可以加工凸轮和弧形槽等,常用的万能铣床有,X62W,型卧式万能铣床和,X53K,型立式万能铣床,卧式铣床,立式铣床,龙门铣床,仿形铣床,分类,专用铣床等,型号含义,1.,铣床的主要结构和运动形式,加工运动示意图,铣床的,运动形式,主运动,进给运动,辅助运动,主轴带动刀杆和铣刀的旋转运动,工作台带动工件在水平的纵、横方向及垂直方向三个方向的运动,工作台在三个方向的快速移动,2.,铣床的电力拖动形式和控制要求,1,）,铣床的主运动由一台笼型异步电动机拖动，直接起动，能够正反转，并设有电气制动环节，能进行变速冲动。,2,）,工作台的进给运动和快速移动均由同一台笼型异步电动机拖动，直接起动，能够正反转，也要求有变速冲动环节。,3,）,冷却泵电动机只要求单向旋转。,4,）,三台电动机之间有联锁控制，即主轴电动机起动之后，才能对其余两台电动机进行,控制。,3.X62W,型万能铣床电气控制电路分析,全电路的,短路保护,预选主电,动机方向,主电动机,冷却泵电动机，,M1,起动之后才能运行,进给电动机,1,）主电路分析,2,）控制电路,380/110V,主轴制动电磁离合器,工作台常速进给电磁离合器,工作台快速移动电磁离合器,降压、整流,2,）控制电路,A.,主电动机的控制,两处控制,起动,停止,为,KM3,、,KM4,接通做准备,起动,2,）控制电路,A.,主电动机的控制,停车与制动,按下,SB5,或,SB6,KM1,失电,YC1,通电，对主轴制动,2,）控制电路,A.,主电动机的控制,主轴变速冲动控制,变速手柄推回时瞬间压动,的行程开关。实现,M1,瞬间,冲动,2,）控制电路,A.,主电动机的控制,主轴换刀控制,换刀制动开关，使主轴处于制动状态,2,）控制电路,B.,进给运动控制,工作台纵向进给,(,向右,),主电动机已起动,垂直与横向进,给手柄在原位,常速进给,断开,2,）控制电路,B.,进给运动控制,工作台垂直与横向进给,由一个十字形手柄操纵，,有上、下、前、后和中间五个位置，将手柄扳至向“下”或“向上”位置时，分别压动行程开关,SQ3,或,SQ4,，控制,M2,正转或反转，并通过机械传动机构使工作台分别向下和向上运动；而当手柄扳至“向前”或“向后”位置时，虽然同样是压动行程开关,SQ3,和,SQ4,，但此时机械传动机构则使工作台分别向前和向后运动。手柄在中间位置时，,SQ3,和,SQ4,均不动作,2,）控制电路,B.,进给运动控制,工作台垂直与横向进给,以向上为例,断开,2,）控制电路,B.,进给运动控制,进给变速冲动,手柄处于原位,断开,2,）控制电路,B.,进给运动控制,工作台快速移动,两地,控制,YC2,换成,YC3,其他与正常进给相同,通电,接通,2,）控制电路,C,圆工作台的控制,手柄处于原位,4.Z3050,型摇臂钻床常见电气故障的诊断与检修,1,）主轴电动机控制电路故障,A,M1,不能起动,与前面已分析过的机床的同类故障一样，可从电源、,QSl,、,FUl,、,KMl,的主触点、,FR1,到换相开关,SA3,，从主电路到控制电路进行检查。因为,M1,的容量较大，应注意检查,KM1,的主触点、,SA3,的触点有无被熔化，有无接触不良。,此外，如果主轴换刀制动开关,SAl,仍处在“换刀”位置，,SAl2,断开；或者,SAl,虽处于正常工作的位置，但,SAl2,接触不良，使控制电源未接通，,M1,也不能起动。,B,M1,停车时无制动,重点是检查电磁离合器,YCl,，如,YCl,线圈有无断线、接点有无接触不良，整流电路有无故障等等。此外还应检查控制按钮,SB5,和,SB6,。,C,主轴换刀时无制动,如果在,M1,停车时主轴的制动正常，而在换刀时制动不正常，从电路分析可知应重点检查制动控制开关,SAl,。,2,）工作台进给控制电路故障,铣床的工作台应能够进行前、后、左、右、上、下六个方向的常速和快速进给运动，其控制是由电气和机械系统配合进行的，出现工作台进给运动的故障时，如果对机、电系统的部件逐个进行检查，是难以尽快查出故障所在的。可依次进行其他方向的常速进给、快速进给、进给变速冲动和圆工作台的进给控制试验，来逐步缩小故障范围，分析故障原因，然后再在故障范围内逐个对电器元件、触点、接线和接点进行检查。在检查时，还应考虑机械磨损或移位使操纵失灵等非电气的故障原因。这部分电路的故障较多，下面仅以一些较典型的故障为例来进行分析,A,工作台不能纵向进给,此时应先对横向进给和垂直进给进行试验检查，如果正常，则说明进给电动机,M2,、主电路、接触器,KM3,、,KM4,及与纵向进给相关的公共支路都正常，就应重点检查图,7-13,中的行程开关,SQ2-1,、,SQ3-2,及,SQ4-2,，即接线端编号为,13-15-17-19,的支路，同时，可检查进给变速冲动是否正常，如果也正常，则故障范围已缩小到在,SQ2-1,及,SQ5-1,、,SQ6-1,上了，一般情况下,SQ5-1,、,SQ6-1,两个行程开关的动合触点同时发生故障的可能性较小，而,SQ2-1,（,1315,）由于在进给变速时，常常会因用力过猛而容易损坏，所以应先检查它。,B,工作台不能向上进给,首先进行进给变速冲动试验，若进给变速冲动正常，则可排除与向上进给控制相关的支路,13-27-29-19,存在故障的可能性；再进行向左方向进给试验，若又正常，则又排除,19-21,和,31-33-12,支路存在故障的可能性。这样，故障点就已缩小到,21-,（,SQ4-1,）,-31,的范围内，例如，可能是在多次操作后，行程开关,SQ4,因安装螺丝松动而移位，造成操纵手柄虽已到位，但其触点,SQ4-1,（,21-31,）仍不能闭合，因此工作台不能向上进给。,C,工作台各个方向都不能进给,此时可先进行进给变速冲动和圆工作台的控制，如果都正常，则故障可能在圆工作台控制开关,SA2-3,及其接线（,19-21,）上；但若变速冲动也不能进行，则检查接触器,KM3,能否吸合，如果,KM3,不能吸合，除了,KM3,本身的故障之外，还应检查控制电路中有关的电器部件、接点和接线，如接线端,2-4-6-8-10-12,、,7-13,等部分；若,KM3,能吸合，则应着重检查主电路，包括,M2,的接线及绕组有无故障,D,工作台不能快速进给,如果工作台的常速进给运行正常，仅不能快速进给，则应检查,SB3,、,SB4,和,KM2,，如果这三个电器无故障，电磁离合器电路的电压也正常，则故障可能发生在,YC3,本身，常见的有,YC3,线圈损坏或机械卡死、离合器的动、静摩擦片间隙调整不当等。,四、,机床电气故障排除的方法,1,机床电气设备故障的诊断步骤,1,）故障调查,问：,机床发生故障后，首先应向操作者了解故障发生的前手情况，有利于根据电气设备的工作原理来分析发生故障的原因。,看：,熔断器内熔丝是否熔断，其他电气元件有无烧坏、发热、断线，导线连接螺丝有否松动，电动机的转速是否正常。,听,：电动机、变压器和有些电气元件在运行时声音是否正常，可以帮助寻找故障的部位。,摸,：电机、变压器和电气元件的线圈发生故障时，温度显著上升，可切断电源后用手去触摸。,2,）电路分析,根据调查结果，参考该电气设备的电气原理图进行分析，初步判断出故障产生的部位，然后逐步缩小故障范围，直至找到故障点并加以消除。,3,）断电检查,检查前先断开机床总电源，然后根据故障可能产生的部位，逐步找出故障点。检查时应先检查电源线进线处有无碰伤而引起的电源接地、短路等现象，螺旋式熔断器的熔断指示器是否跳出，热继电器是否动作。然后检查电气外部有无损坏，连接导线有无断路、松动，绝缘有否过热或烧焦。,4,）通电检查,作断电检查仍未找到故障时，可对电气设备作通电检查。,2,机床电器设备故障诊断方法,1,）电压测量法：,指利用万用表测量机床电气线路上某两点间的电压值来判断故障点的范围或故障元件的方法。,机床电气故障的检修方法较多，常用的有电压法、电阻法和短接法等。,分阶测量法 电压的分阶测量法如图,3-8,所示。,检查时，首先用万用表测量,1,、,7,两点间的电压，若电路正常应为,380V,。然后按住起动按钮,SB2,不放，同时将黑色表棒接到点,7,上，红色表棒按,6,、,5,、,4,、,3,、,2,标号依次向前移动，分别测量,7-6,、,7-5,、,7-4,、,7-3,、,7-2,各阶之间的电压，电路正常情况下，各阶的电压值均为,380V,。如测到,7-6,之间无电压，说明是断路故障，此时可将红色表棒向前移，当移至某点（如,2,点）时电压正常，说明点,2,以前的触头或接线有断路故障。,图,3-8,电压的分阶测量法,图,3-9,电压的分段测量法,分段测量法 电压的分段测量法如图,3-9,所示。,先用万用表测试,1,、,7,两点，电压值为,380V,，说明电源电压正常。,电压的分段测试法是将红、黑两根表棒逐段测量相邻两标号点,1-2,、,2-3,、,3-4,、,4-5,、,5-6,、,6-7,间的电压。,如电路正常，按,SB2,后，除,6-7,两点间的电压等于,380V,之外，其他任何相邻两点间的电压值均为零。,如按下起动按钮,SB2,，接触器,KM1,不吸合，说明发生断路故障，此时可用电压表逐段测试各相邻两点间的电压。如测量到某相邻两点间的电压为,380V,时，说明这两点间所包含的触点、连接导线接触不良或有断路故障。例如标号,4-5,两点间的电压为,380V,，说明接触器,KM2,的常闭触点接触不良。,2,）电阻测量法：,指利用万用表测量机床电气线路上某两点间的电阻值来判断故障点的范围或故障元件的方法。,图,3-10,电阻的分阶测量法,图,3-11,电阻的分段测量法,分阶测量法。电阻的分阶测量法如图,3-10,所示。,按下起动按钮,SB2,，接触器,KM1,不吸合，该电气回路有断路故障。,用万用表的电阻挡检测前应先断开电源，然后按下,SB2,不放松，先测量,l-7,两点间 的电阻，如电阻值为无穷大，说明,l-7,之间的电路断路。然后分阶测量,l-2,、,l-3,、,l-4,、,l-5,、,1-6,各点间电阻值。若电路正常，则该两点间的电阻值为,“,0,”,；当测量到某标号间的电阻值为无穷大，则说明表棒刚跨过的触头或连接导线断路。,分段测量法。电阻的分段测量法如图,3-11,所示。,检查时，先切断电源，按下起动按钮,SB2,，然后依次逐段测量相邻两标号点,l-2,、,2-3,、,3-4,、,4-5,、,5-6,间的电阻。如测得某两点间的电阻力无穷大，说明这两点间的触头或连接导线断路。例如当测得,2-3,两点间电阻值为无穷大时，说明停止按钮,SB1,或连接,SB1,的导线断路。,3,）短接法：,指用导线将机床线路中两等电位点短接，以缩小故障范围，从而确定故障范围或故障点。,3.,机床线路排故举例,1,）主电路故障的排除,例,1,若主电路中,KM4,（,V11,W12,）上,203,线松脱，用电阻法查找此故障点。,选择万用表的,RX10,电阻档，一表棒（因二极管具有单向导电性，故在此选择红表棒）放在,V11,点不动，另一表棒（即黑表棒）从,201,点逐步往下移动，并在经过,KM4,触点时，强行使,KM4,触点闭合（只需按住,KM4,的衔铁不放）。若在测量过程中，测量到,V11,与某点间（如,KM4,上的,203,点）的电阻值为无穷大时，则该点（,KM4,上的,203,点）或该元件（,KM4,触点）即为故障点。,2,）,KT,线圈支路故障的排除,例,2 KT,线圈不得电，若故障点在触点,KT,的,16,号线，用电压法查找此故障点。,选择万用表的交流电压,250V,量程，一表棒放在,02,线不动，另一表棒依次放在,12,、,13,、,16,、,00,号线上，当万用表有电压指示（此处为,127V,）时，故障点也就是该点或该元件。本例中当另一表棒移至,KT,上的,16,号线时，万用表仍无电压指示，而移至,KT,上的,0,号线时，会有,127V,的电压指示，此时即可确定故障点为,KT,上的,16,号线,。,
