保温地坪方案修改版

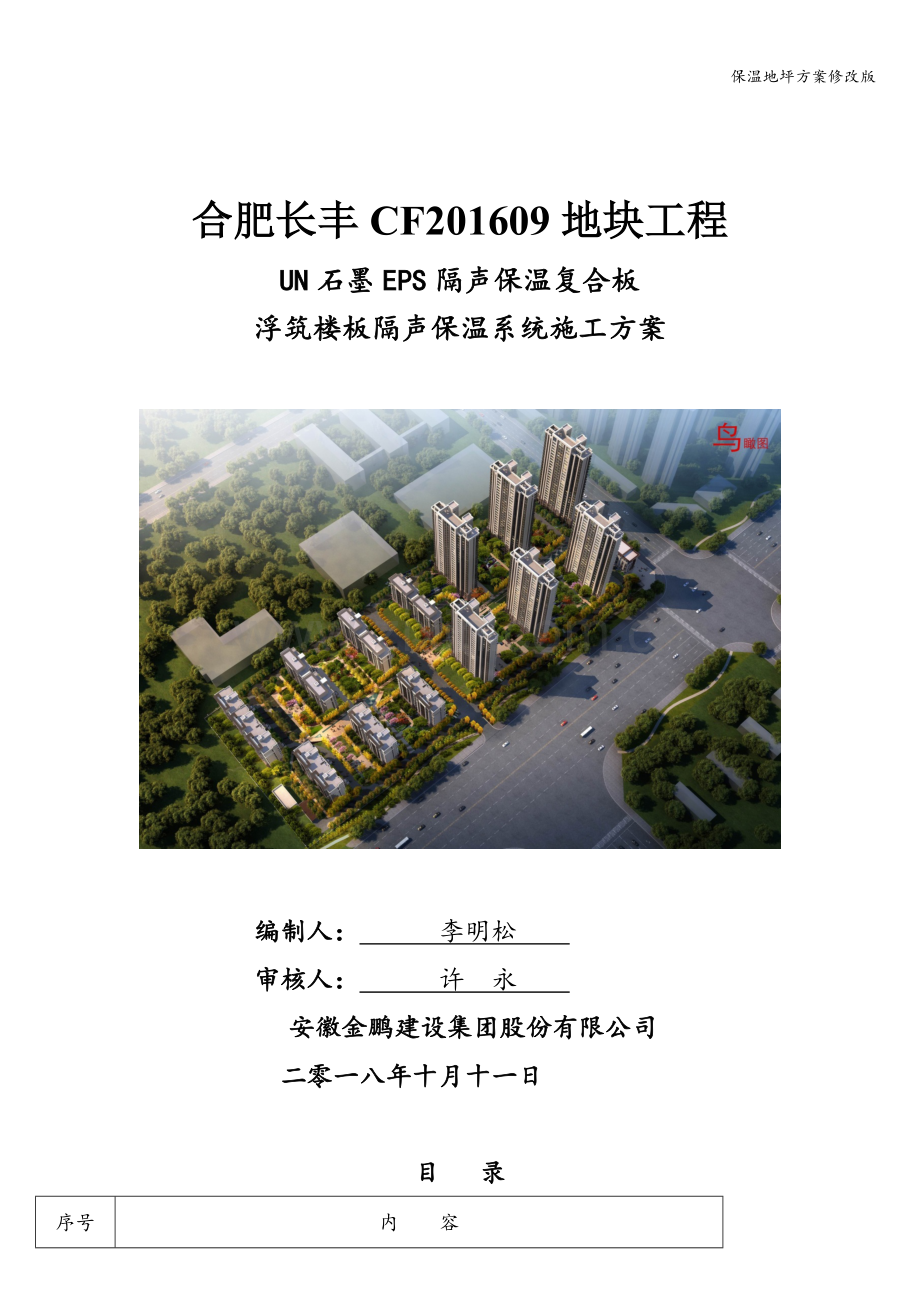

合肥长丰CF201609地块工程
UN石墨EPS隔声保温复合板
浮筑楼板隔声保温系统施工方案

编制人： 李明松
审核人： 许 永
安徽金鹏建设集团股份有限公司
二零一八年十月十一日

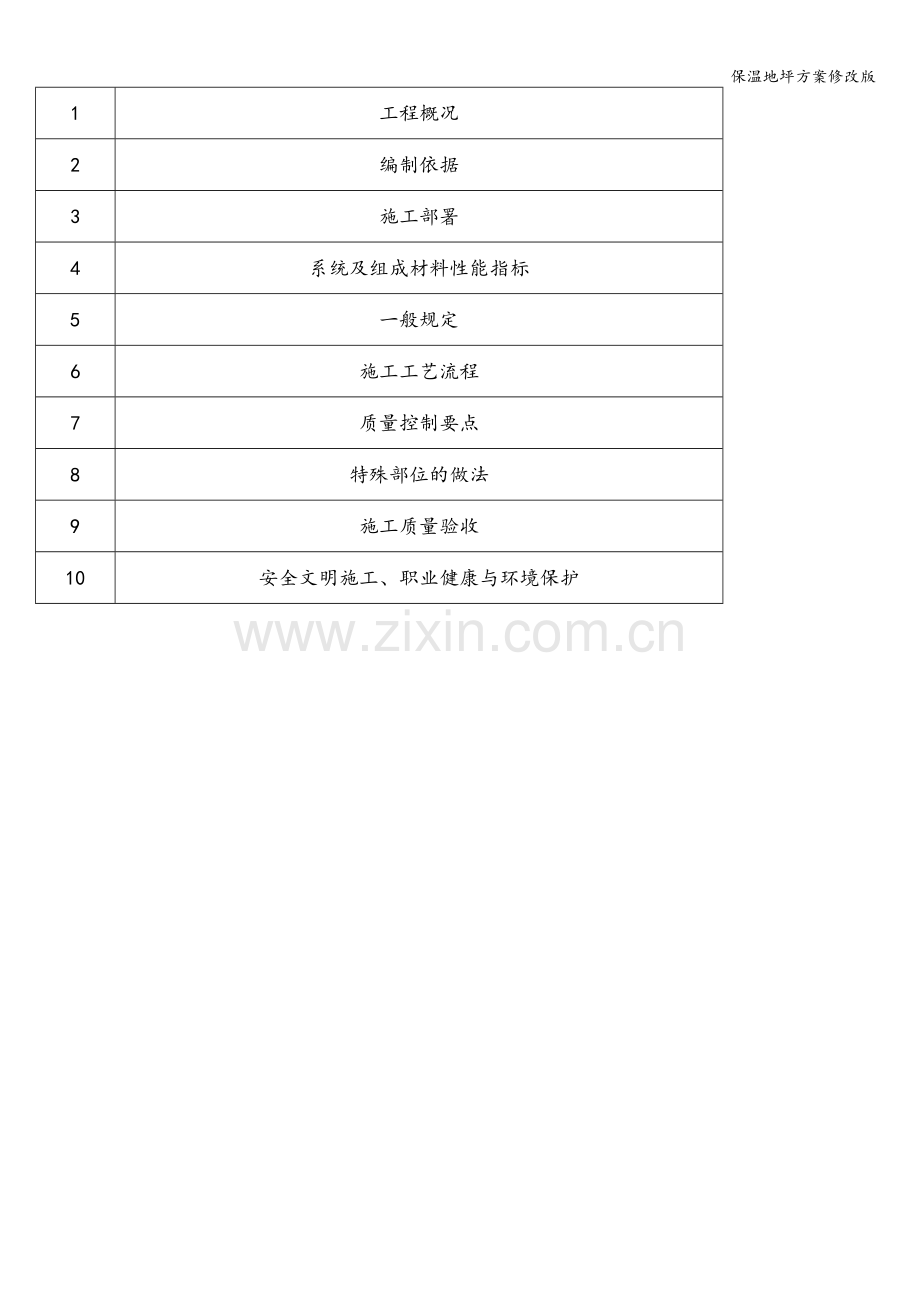

目 录
序号
内 容
1
工程概况
2
编制依据
3
施工部署
4
系统及组成材料性能指标
5
一般规定
6
施工工艺流程
7
质量控制要点
8
特殊部位的做法
9
施工质量验收
10
安全文明施工、职业健康与环境保护

1， 工程概况
序号
项 目
内 容
1
工程名称
合肥长丰CF201609地块工程
2
工程地址
长丰县阜阳北路与金川路口
3
建设单位
安徽弘岚房地产开发有限公司
4
设计单位
安徽省建筑设计研究院有限责任公司
5
监理单位
安徽寰宇建设工程咨询有限公司
6
勘察单位
合肥市勘察院
7
监督单位
合肥市长丰县建设工程质量监督站
8
施工单位
安徽金鹏建设集团股份有限公司
工程概况一览表

序号
项目
说明及内容
1
建筑面积
12。714万m2。
2
层数
地下室：1＃～15＃楼全部存在一层地下室。1＃楼:10层;2#楼:10层:3#楼：10层;5＃楼:10层；6#楼：10层；7＃楼:10层；8＃楼：10层;9#楼：24层：10#楼:27层;11＃楼:27层；12#楼：28层；13＃楼：28层；15＃楼：28层.16#楼:4层配套建筑.
3
建筑高度
1#～8＃楼:29。15m；9＃楼：69。75m；10#、11#楼:78。45m;12#～15＃楼:81。35m；16＃楼：16.15m。
4
层高
地下室：层高为3。2m、3。5m、4.05m。
1＃~10#楼：2。90m; 11＃～15＃楼：首层架空3.82m，2层～27层2.90m，28层2.98m。
5
耐火等级
地下Ⅰ级，地上Ⅰ级
6
屋面防水等级
Ⅰ级，坡度2％
7
地下防水等级
地下室采用钢筋砼整体现浇，抗渗等级为P6，防水等级Ⅱ级；其中，种植屋顶、地下室配电间防水等级Ⅰ级.
8
±0。000标高
相当于绝对标高46。150m。
9
装饰

楼地面
现浇钢筋砼+15mm厚隔声垫层+焊接钢筋网片+40厚C25细石砼
10
顶棚
住宅套内：批腻子顶棚；卫生间：防水砂浆顶棚
11
外墙面
1层、2层、3层为干挂花岗岩,4层及以上为真石漆外墙涂料。
12
内墙面
厨房、卫生间:1、10厚1：2.5防水砂浆找平层(掺5%防水剂）；2、10厚1:2.5防水砂浆找平层（掺5%防水剂);3、1。5厚JS防水涂料.
13
屋面
详见建筑设计总说明;

2，编制依据
2.1 业主提供的图纸、文件;
2。2 国家及地方现行的的相关法律法规及有关标准、文件及专家的评审意见；
2.3 DB34/T 5059-2016《合肥市居住建筑节能设计标准》；
2.4 DB34/T 5060-2016《合肥市公共建筑节能设计标准》;
2。5 DBHJ/T 010—2014《合肥市绿色建筑设计导则》；
2.6 GB 50176—2010《民用建筑热工设计规范》;
2.7 GB 50016-2014《建筑设计防火规范》；
2。8 GB 50118-2010《民用建筑隔声设计规范》；
2.9 GB 50300—2013《建筑工程施工质量验收统一标准》;
2。10 GB 50203-2015《混凝土结构工程施工质量验收规范》；
2.11 GB 50209-2010《建筑地面工程施工质量验收规范》；
2。12 GB 50210—2018《建筑装饰装修工程质量验收规范》；
2.13 GB 50411-2007《建筑节能工程施工质量验收规范》；
3。14 Q/3401 UN 002—2017《石墨EPS复合板建筑浮筑楼地面隔声保温系统应用技术规程》

根据图纸及《合肥市绿色建筑设计导则》要求，住宅楼内房间楼地面（厨卫除外）施工做法如下：
1、钢筋混凝土现浇楼板
2、石墨EPS保温隔声板
3、钢筋网片
4、混凝土保护层
5、断桥隔声片
6、内（外）墙体

由于楼地面先铺设石墨EPS隔声保温板再浇筑细石砼的施工做法，属于国家提倡的绿色建筑施工内容，但在目前来说，该应用还属推广阶段，并未大面普及.所以在施工之前,施工单位先与设计和甲方沟通，为保证施工质量提议在隔声板上部细石砼中加入一层ø4间距为100＊100的钢丝网片,并商定先在2＃楼10层西户做一间样板。施工完成后，三方现场验收确认后再进行大面施工,以保证楼面施工质量，现就具体隔音板铺设和细石砼浇筑施工工艺制定以下施工方案。、

3.施工部署
3.1施工准备
了解现场环境，做好工作计划，准备施工器具，准备施工材料。根据进度要求合理安排施工班组，对施工人员进行培训，技术交底。

3。2 施工人员组织：
项目经理：许 永

技术负责人：李明松

各班组施工人员

各施工班组长

资料员：张丽
材料员：武建国
施工员：魏元峰
质检员：董世永
安全员：何丰田

3.3 施工主要材料
15mm厚EPS模塑石墨聚苯板、5＊70mm竖向隔声片、丝径40mm，网格间距100*100mm钢筋网片、加强网50*50mm,规格：6000＊600、扎丝、垫块、胶带、土工布、砼等。

3.4施工工具

序号
名 称
数 量
备 注
1
平板振动器
2台
振捣砼
2
2m刮板
5根
砼找平
3
铁抹子
10把
压光
4
木抹子
10把
搓平
5
白线
30~50m
拉标高线
6
水平仪
1台
检查标高
7
碘钨灯
3～5把
夜间施工照明用
8
胶靴

根据工人的数量配备
9
卷尺
5把
控制标高
10
手电筒
4把

11
胶皮管
30～50m
砼养护
12
Φ30插入式振动器
2根

13
手动切割机
2把
切割缝
3．5劳动力计划
工种
砼工
人货司
机工
抹灰工
木工
力工
合计
数量
8
2
8
2
6
26
注：如果同时安排两个楼层施工，则需要劳动力52人。
4.浮筑楼面隔声保温系统及组成材料性能指标
4。1系统的性能指标：
试验项目
性能指标
试验方法
传热系数〔W/（m2•K）〕
≤1.5
GB/T 23483
空气声隔声性能（dB）
≥45
GB/T 19889.4
计权标准化撞击声压级（dB）
≤70
GB/T 19889.7

4.2 组成材料的性能指标：
4。2.1 石墨EPS隔声保温板
石墨EPS隔声保温复合板是指燃烧性能为B1级的石墨模塑聚苯板(EPS）在工厂经压缩加工处理，使其具有一定强度和韧性后，正面复合无纺布增强层，底面切割成凹凸条纹状，具有隔声、保温双重功能的板状制品，简称石墨EPS隔声保温板。
石墨EPS隔声保温板构造示意图见图4。3.1

图4。2.1。1 石墨EPS隔声保温板构造示意图

石墨EPS隔声保温板（芯材)性能指标应符合表4.2。1。2的要求。
表4.2。1。2 石墨EPS隔声保温板（芯材)主要性能指标
项 目
性能指标
试验方法
表观密度，kg/m³
≥18
GB/T 6343
导热系数，W/（m·K)
≤0。035
GB/T 10294
压缩强度，KPa
≥20
GB/T 8813
压缩弹性模量，MPa
≤0。5
GB/T 8813
压缩形变（23℃，4KPa,24h），％
≤5
GB/T 15048
压缩蠕变(23℃，4KPa，168h），%
≤5
吸水率（V/V），％
≤3
GB/T 8810
室内环境
游离甲醛释放量，mg/m2·h
≤0。050
GB 50325
总挥发性有机化合物，mg/m2·h
≤0。500
燃烧性能等级
不低于B1级
GB/T8626、GB/T 11785试验,
按GB 8624判定
烟气毒性等级
不低于t1级
按GB/T 20285试验，按GB 8624判定

石墨EPS隔声保温板尺寸允许偏差见表4.2.1.3
表4.2.1。3 石墨EPS隔声保温板尺寸允许偏差（mm）
项目
允许偏差
试验方法
厚度
+2。0
0
GB/T 6342
长度
±3
GB/T 6342
宽度
±2
GB/T 6342
对角线差
≤4
GB/T 6342
板边平直度
≤2
GB/T 6342
4。2。2 竖向隔声片
也叫作断桥隔声片。用发泡聚乙烯(EPE）制成的条状制品，设置在石墨EPS隔声保温板、混凝土保护层与墙体之间，以及石墨EPS隔声保温板、混凝土保护层(内含钢筋网片）与穿过楼板的管道之间的隔声保温材料，用于阻断保护层与墙体或穿过楼板的管道的声桥，单面可附有胶粘层.
竖向隔声片尺寸、性能指标应符合表4。2.2的要求。
表4。2。2 断桥隔声片尺寸要求、性能指标
项目
尺寸要求、性能指标
试验方法
厚度，mm
8～10
直尺测量
宽度，mm
≥70
密度,㎏/m³
≥16
GB/T 6343
吸水率(V/V），％
≤3
GB/T 8810

4。2。3 接缝胶带
也叫作防水胶带.粘贴在隔声保温板间拼缝、断桥隔声片间拼缝或者隔声保温板与断桥隔声片间的拼缝上,防止混凝土振捣时水泥浆下渗，起临时密封作用的单面胶粘带。
接缝胶带的尺寸应符合表4.2.3的要求。
表4。2。2 接缝胶带尺寸要求
项目
性能指标
试验方法
宽度，mm
≥60
直尺测量
拉伸强度（断裂强度），KN/m
≥1
GB/T 30776
断裂伸长率，％
≥50%
GB/T 30776

4.2.4 钢筋网片
置于隔声保温系统的现浇细石混凝土保护层中，起增强抗裂作用的双向焊接网片。
钢筋网片的尺寸允许偏差应符合表4.2。4的要求。
表4.2.4 钢筋网片尺寸允许偏差
项 目
规格
允许偏差
试验方法
网孔距，mm
100＊100
±2
QB/T 3897—1999
BG/T 33281
丝径，mm
4
±0.2
注：细石混凝土保护层地面阴角，阳角处设置Ø2。5＠50×50、600mm×600mm的钢筋网片
5.一般规定
5.1 一般规定
5。1。1 应拉线控制好地坪面标高，并保证地坪面平整光洁，无抹子压痕.
5.1。2、施工时应安排好施工顺序，混凝土应随捣随抹，保证混凝土能在初凝前抹平，终凝前压光。确保混凝土振捣密实,尤其是隔音板上混凝土的密实。
5。1.3、每块混凝土应保证连续浇筑，不留施工缝.
5.1。4、地面的边角和水暖立管周围一定要压平、抹光。
5。1.5、地下室地面切缝时间要控制好，砼养护5～7天后才能切割,否则容易造成砼地面破坏,并要放线控制，保证线缝顺直。
5。1.6 浮筑楼面保温隔声工程施工前，施工单位应对从事浮筑楼面保温隔声工程施工作业人员进行技术交底和实际操作培训。
5.1.7 浮筑楼面保温隔声工程的施工应在楼板结构、砌体工程及墙面抹灰完工并经检验合格后进行.
5.1.8 浮筑楼面保温隔声工程施工前，应在现场采用相同材料、构造做法和工艺制作样板间，经有关各方责任主体确认合格后方可按样板做法及要求进行施工。
5。1.10 室外日平均气温连续5天低于5℃或日最低气温低于0℃时,不得进行细石混凝土面层施工。
5。1。11 竖向隔声片和保温隔声板铺设、防水胶带粘贴、细石混凝土面层浇筑完工后及养护期间，均应做好成品保护工作。
5.1.12保温隔声板、竖向隔声片、防水胶带等材料，在施工现场存放、铺设应有可靠防火安全措施，且应竖放码、跺在室内干燥平整的托架上，保温隔声板铺设完成后应及时进行细石混凝土面层施工。
5.1.13 浮筑楼面保温隔声工程施工应严格遵守相关标准,安全文明施工，做好环境和职业健康保护。
6.施工工艺流程
楼地面基层、墙脚处墙面处理

基层找平

铺设保温隔声板

细部处理贴透明胶

钢筋网片铺设

细石混凝土面层

成品保护

图6.1。.1 浮筑楼面保温隔声系统工程施工工艺流程
7。质量控制要点
7。1 中间完工验收。浮筑楼面保温隔声系统工程施工前,施工单位应组织对楼板混凝土结构、墙体抹灰工程进行中间交工验收.楼板混凝土结构工程、墙体抹灰工程的质量应符合设计要求和《混凝土结构工程施工质量验收规范》GB 50203-2015、《建筑装饰装修工程质量验收规范》GB 50210—2018等现行相关标准的规定。
7。2 清理楼面基层、墙脚处墙面，使楼面、墙面无油污、浮尘、污垢、脱模剂、风化物、泥土等的杂物，并剔除表面突出物，基层应干燥、清洁、平整.如楼地面平整度较差（如凹坑、洼槽等），采用1：3水泥砂浆作找平处理，其平整度允许偏差不大于4mm。
7。3 弹控制线。在楼面上500mm或1000mm处的墙体抹灰层上弹出水平基准控制线，在高于混凝土保护层地坪上方20mm处弹竖向隔声片位置控制线（见图7。3).在楼面弹出细石混凝土面层分仓浇筑的分仓缝位置线(分仓缝间距应≤4.5m），分仓缝宜留设在门洞口处,且平行于墙面的两侧；房间内墙体的阳角处.当房间开间或进深大于4。5m时，楼面细石混凝土面层也应设置变形缝。

图7.3 粘贴竖向隔声片及管道处隔声片的处理

7。4 粘贴竖向隔声片。沿着竖向隔声片的位置控制线粘贴竖向隔声片，隔声片的上端与位置控制线对齐。在墙脚处墙面、穿楼板管道的周边粘贴断桥隔声片时，且应不间断布设于所有的墙脚处墙面(遇有穿过楼板的管道时，应将管道四周完全包裹，见图7。4。）.断桥隔声片应采用拼接方式连接，拼接缝隙应小于1mm.接缝处应离开阴阳角应不小于300mm,并采用接缝胶带进行封缝处理。竖向隔声片应粘贴平顺、密实。

图7.4 粘贴竖向隔声片及管道处隔声片的处理

7。5 铺设石墨EPS隔声保温板。铺设时时应凹凸面向下,平整铺设,板缝应相互对齐，板间应紧密相拼，板缝宽度应小于1mm。石墨EPS隔声保温板可根据需要进行切割拼接。
7.6 接缝封缝处理（粘贴接缝胶带）。
在石墨EPS隔声保温板间的拼缝、石墨EPS隔声保温板与断桥隔声片间的拼缝上粘贴接缝胶带。接缝胶带在拼缝两侧宽度应大致相等。用刮板沿缝向外平刮以挤出胶带里的气泡并刮平胶带皱褶。如实在无法刮平，可在外侧再覆盖、粘贴一定长度的接缝胶带作加强密封处理，防止浇筑混凝土时水泥浆下渗.
粘贴接缝胶带时应先粘结楼面的石墨EPS隔声保温板的拼缝，后粘结石墨EPS隔声保温板与墙角处断桥隔声片的拼接缝。
7.7 敷设管道.对设计要求在楼面敷设管道的细石混凝土面层的厚度不应小于50mm，管道应敷设在保温隔声板上，管径不宜大于混凝土面层厚度的1/2,并应满足以下规定:
1 沿管线道敷设走向，居管带中线铺设规格为φ4＠100×100、宽度为“管带总宽度+600mm”的焊接钢筋网片,钢筋网片在分仓缝位置应断开;
2 管道敷设过程中,不得损坏保温隔声板。管道敷设质量应符合设计要求和现行相关标准的规定.
7.6 分仓支模。在分仓缝设置位置支设100mm×100mm方木分仓模板,模板厚度应大于面层混凝土浇筑后的高度。在分仓模板单侧或双侧通长铺贴竖向隔声片并用防水胶带固定.竖向隔声片作为分仓浇筑细石混凝土分隔材料，待细石混凝土面层达到强度后，采用槽形刀沿分仓缝切沿缝深10mm范围内的竖向隔声片，并用硅酮建筑密封胶进行防水密封处理。
7。8 浇筑面层细石混凝土、铺设焊接钢筋网片和附加抗裂焊接钢筋网片.其施工应满足以下规定:
1 分次浇筑面层细石混凝土，混凝土不得添加粉煤灰，不用泥沙。首次浇筑厚度为设计规定厚度3/4的混凝土。无管道的细石混凝土面层厚度不应小于40mm,强度等级不小于C20，坍落度不大于100mm。浇筑时,运送小车不得直接在钢丝网片和保温隔声板上行驶，应搭设支架并铺设木板跑道；
在浇筑安装有冷、热水管道的混凝土保护层时，热水管道内的水压不宜低于0。6MPa,冷水管道内的水压不宜低于0.4MPa.
2 满铺一道规格为φ4@100×100焊接钢筋网片，钢筋网片搭接宽度不得小于100mm，同时在细石混凝土面层的阳角处再铺设一块φ2。5＠50×50、600mm×600mm的附加抗裂焊接钢筋网片；
3 继续浇筑面层混凝土,直至其厚度满足设计规定厚度，并采用30kg重钢制滚筒来回滚压细石混凝土，直到表面压出混凝土浆后，用木抹整平.待2~3h细石混凝土稍收水后，采用木抹子压抹。压抹工序应在混凝土终凝前完成.面层混凝土浇筑也可采用塌饼厚度控制法，塌饼间距不宜大于1500mm，且宜距墙面500mm左右；
4 焊接钢筋网片应洁净、无损伤。钢筋网片搭接宽度不小于100mm,搭接处应用细铁丝绑扎，绑扎铁丝头应向上，防止铁丝头刺破保温隔声板和防水胶带。分仓缝及系统变形缝处的钢筋网片应断开。续浇细石混凝土前应对钢筋网片绑扎连接情况进行全数检查。
7.9 细石混凝土面层养护。面层细石混凝土应采用麻袋或土工布覆盖湿润养护，严禁蓄水养护，细石混凝土养护时间不得少于14d.细石混凝土面层抗压强度达到5MPa后，方可行走.养护期内严禁在其上推手推车、堆放重物或随意踩踏。
7。10 项目工程竣工交付前，应在敷设有管道的细石混凝土面层上沿管道走向弹出管带标志线，防止装修时受损.

8。特殊部位的做法
8.1 门洞口处的浮筑楼板保温隔声系统与墙体处的系统边缘齐平，侧面设置断桥断桥隔声片，门坎部位用细石混凝土填满,其构造如图8.1—1、8。1—2。
1、 混凝土保护层
2、 石墨EPS隔声保温板
3、钢筋网片
4、钢筋混凝土现浇楼板
5、断桥隔声片
6、细石混凝土满填

图8。1—1 门洞口处基本构造示意（俯视图）

1、 钢筋混凝土现浇楼板
2、石墨EPS隔声保温板
3、细石混凝保护层
4、钢筋网片
5、断桥隔声片
6、细石混凝土满填

图8。2 门洞口处基本构造示意（剖面图）
8.2,混凝土保护层内可设置冷热水管，宜按图8。2设计。
1、钢筋混凝土现浇楼板
2、石墨EPS隔声保温板
3、下层增强钢筋网片
4、冷热水管道
5、上层钢筋网片
6、混凝土保护层

图8。2 敷设冷热水管楼面基本构造示意

8。3 浮筑楼板与其他种类的楼地面交接处构造可参考图8.1—1、8。1—2条。
8.4 墙角处的竖向隔声片宜按照下图（图8。4）方式处理,在折叠拼接处粘贴接缝胶带加强处理：

图8.4 墙角处竖向隔声片的处理示意图(俯视图)
9。 施工质量验收
应按照以下主控项目和一般项目进行验收。
9.1主控项目
9。1。1 石墨EPS隔声保温板、断桥隔声片、接缝胶带及其它配套辅件（材）等进场时应进行质量检查和验收，其品种、规格、厚度、性能应符合设计和相关标准的要求。
检验方法：观察检查、尺量检查，核查产品出厂检测报告、质量合格证书、相关性能检测报告、型式检验报告和进场见证取样复验报告等质量证明文件。
检查数量：按进场批次，每批随机抽查3个试样进行检查；质量证明文件应按出厂检验批进行。
9.1.2 浮筑楼面保温隔声工程使用的保温隔声板，进场时应对其密度、导热系数、吸水率、压缩强度、压缩弹性模量、燃烧性能、烟毒性进行复验，复验应为见证取样送检。
检验方法：随机抽样送检，核查抽样复验报告。
检查数量：同一厂家同一品种同一规格的保温隔声板，按单位工程楼面保温隔声工程面积每5000㎡抽检不少于1次，不足5000㎡时也应抽检1次。
9。1.3 浮筑楼面保温隔声工程施工前，应对基层进行处理，使其达到设计和施工方案的要求。
检验方法：对照设计和施工方案观察检查，核查隐蔽工程检查记录。
检查数量：按每个检验批的自然间数量抽取10%，且不少于10间，少于10间的，全数检查。
9.1。4 竖向隔声片的铺贴应符合设计和施工方案要求，竖向隔声片拼缝宽度应不大于1mm。
检验方法：对照设计和施工方案观察检查;尺量检查；核查隐蔽工程验收记录。
检查数量:按每个检验批的自然间数量抽取10％，且不少于10间，少于10间的，全数检查。
9.1。5 保温隔声板的铺设应符合设计和施工方案的要求，应板面平整，板缝相互对齐,横平竖直；板间拼缝宽度不大于1mm。
检验方法：对照设计和施工方案观察检查；尺量检查；核查隐蔽工程验收记录。
检查数量：按每个检验批的自然间数量抽取10％，且不少于10间，少于10间的，全数检查。
9.1.6 拼缝上的接缝胶带应粘贴、密封良好。
检验方法：观察检查，核查隐蔽工程检查记录。
检查数量：按每个检验批的自然间数量抽取10％，且不少于10间，少于10间的，全数检查。
9.1。7 浮筑楼面隔声保温系统细石混凝土面层的强度等级、厚度应符合设计要求。
检验方法：核查混凝土抗压强度检验报告；钻芯，尺量。
检查数量：按检验批检查，每个检验批应至少留置1组混凝土试块，钻芯取样3处。
9。1。8 焊接钢筋网片安装应符合设计要求,搭接宽度不小于100mm。
检查方法：观察检查、尺量；核查隐蔽工程检查记录。
检查数量：按每个检验批的自然间数量抽取10%，且不少于10间，少于10间的，全数检查。
9.1.9 浮筑楼面保温隔声系统计权标准化撞击声压级应符合设计要求。
检查方法：随机抽样；核查现场检验报告。
检查数量:按单位工程抽查，随机抽取一间，现场实测计权标准化撞击声压级。
9.2 一般项目：
9.2.1 细石混凝土面层表面应密实,不应有起砂、蜂窝和裂缝等缺陷.
检查方法：观察检查。
检查数量：全数检查。
9.2。2 细石混凝土面层表面应平整，表面平整度不大于5mm.
检查方法：用2m靠尺和楔形塞尺检查。
检查数量:每个检验批抽查不得少于3处。

10。安全文明施工、职业健康与环境保护
10.1 石墨EPS隔声保温板虽是难燃型材料，但在强烈火焰下仍然可以燃烧。隔声保温板上的保护层、竖向隔声片、接缝胶带等材料属于易燃品.所以在产品贮存场所、搬运过程中及施工现场严禁烟火，禁止吸烟,严禁进行产生火花的作业，防止引起火灾。
10。2 所有人员经安全教育考核合格后方可上
10。3 在材料贮存场所及施工现场设置严禁烟火等警示标牌
10.4 加强现场的用电管理,非专业电工不得拆接电源。
10。5 所有人员必须戴好安全帽等各种必须的劳动保护用品,做好职业健康保护。
10.6 对工地所有安全设施不得移动或损坏。
10。7 所有人员必须遵守工地安全制度，严格按安全规范要求进行施工。
10.8 材料到达现场后，对材料分类有序存放到指定区域。石墨EPS隔声保温板及辅材堆放到室内干净平整的场地,并做好防晒、防潮、防火工作。
10.10 在施工过程中，要求各作业班组做到完工场清,以保证施工楼层面没有多余的材料、垃圾。派专人对各楼层进行清扫、检查，以使每个已施工完的结构清洁，而对运入各楼层的材料要求堆放整齐，以使整个楼面整齐划一.
10。11 建筑垃圾及生活垃圾分类处置，建筑垃圾要求集中堆放，生活垃圾应放入生活垃圾容器，对所有垃圾定期及时地进行清运.
