表C1-3 技术交底记录

工程名称
A-1#办公楼等12项工程
交底部位
找平层
工程编号
装-09
日 期
2010-1-2

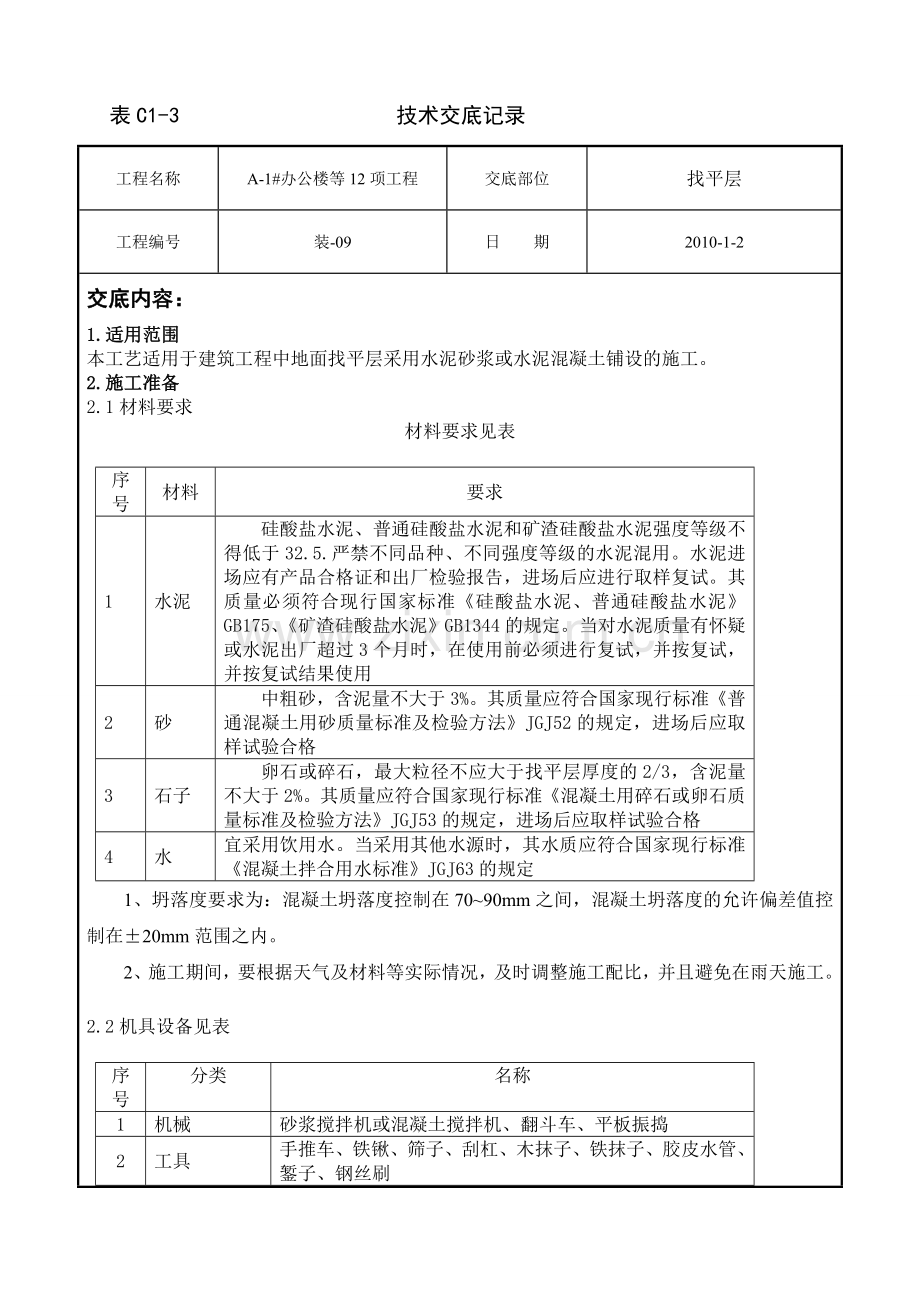

交底内容：
1.适用范围
本工艺适用于建筑工程中地面找平层采用水泥砂浆或水泥混凝土铺设的施工。
2.施工准备
2.1材料要求
材料要求见表

序号
材料
要求
1
水泥
硅酸盐水泥、普通硅酸盐水泥和矿渣硅酸盐水泥强度等级不得低于32.5.严禁不同品种、不同强度等级的水泥混用。水泥进场应有产品合格证和出厂检验报告，进场后应进行取样复试。其质量必须符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB175、《矿渣硅酸盐水泥》GB1344的规定。当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试，并按复试结果使用
2
砂
中粗砂，含泥量不大于3%。其质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》JGJ52的规定，进场后应取样试验合格
3
石子
卵石或碎石，最大粒径不应大于找平层厚度的2/3，含泥量不大于2%。其质量应符合国家现行标准《混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定，进场后应取样试验合格
4
水
宜采用饮用水。当采用其他水源时，其水质应符合国家现行标准《混凝土拌合用水标准》JGJ63的规定
1、坍落度要求为：混凝土坍落度控制在70~90mm之间，混凝土坍落度的允许偏差值控制在±20mm范围之内。
2、施工期间，要根据天气及材料等实际情况，及时调整施工配比，并且避免在雨天施工。

2.2机具设备见表

序号
分类
名称
1
机械
砂浆搅拌机或混凝土搅拌机、翻斗车、平板振捣
2
工具
手推车、铁锹、筛子、刮杠、木抹子、铁抹子、胶皮水管、錾子、钢丝刷
3
计量检测用具
水准仪、磅秤、台秤、靠尺、坡度尺、钢尺、量筒等
4
安全防护用品
绝缘手套、绝缘鞋、口罩、手套、护目镜等

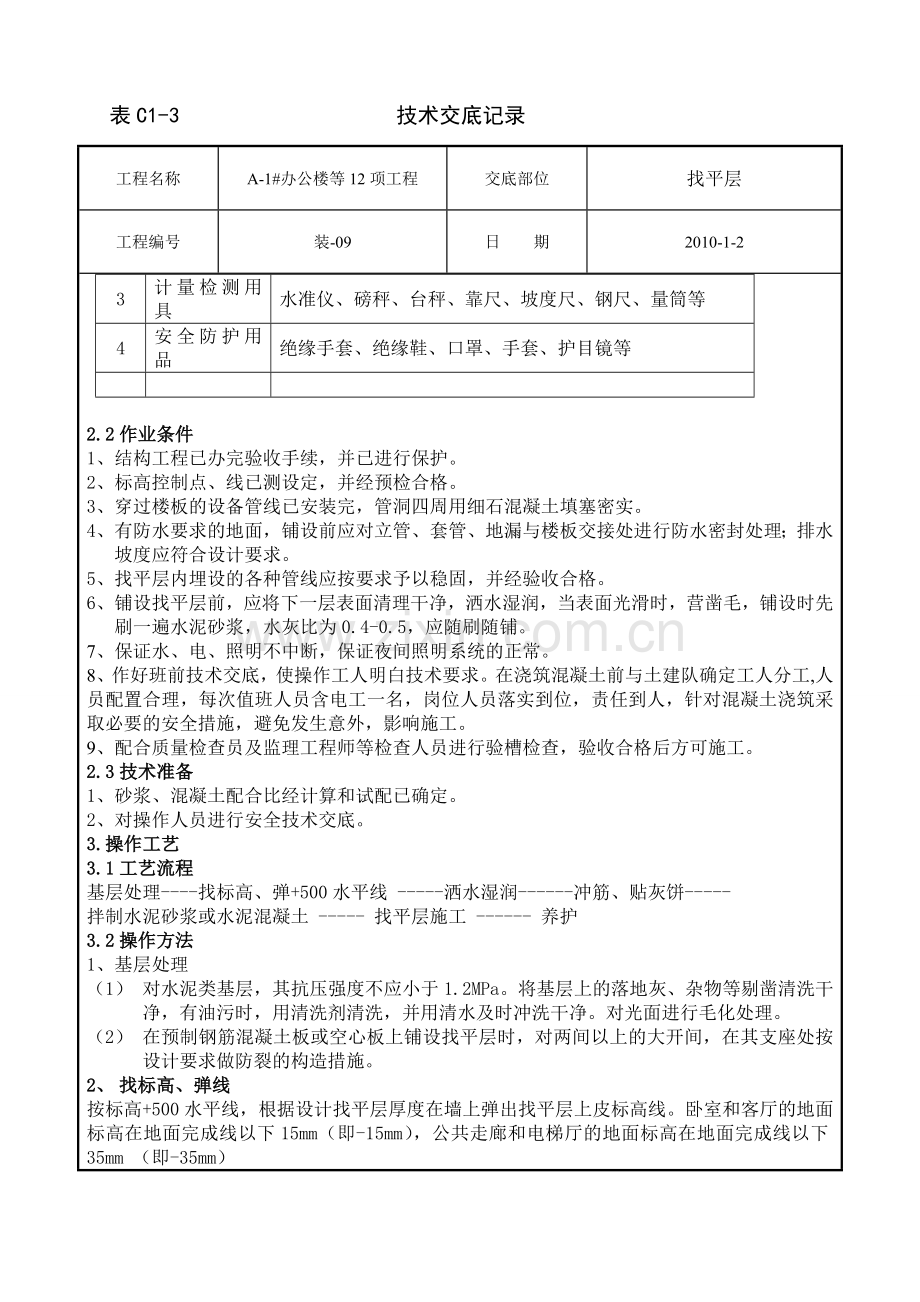

2.2作业条件
1、 结构工程已办完验收手续，并已进行保护。
2、 标高控制点、线已测设定，并经预检合格。
3、 穿过楼板的设备管线已安装完，管洞四周用细石混凝土填塞密实。
4、 有防水要求的地面，铺设前应对立管、套管、地漏与楼板交接处进行防水密封处理；排水坡度应符合设计要求。
5、 找平层内埋设的各种管线应按要求予以稳固，并经验收合格。
6、 铺设找平层前，应将下一层表面清理干净，洒水湿润，当表面光滑时，营凿毛，铺设时先刷一遍水泥砂浆，水灰比为0.4-0.5，应随刷随铺。
7、保证水、电、照明不中断，保证夜间照明系统的正常。
8、作好班前技术交底，使操作工人明白技术要求。在浇筑混凝土前与土建队确定工人分工,人员配置合理，每次值班人员含电工一名，岗位人员落实到位，责任到人，针对混凝土浇筑采取必要的安全措施，避免发生意外，影响施工。
9、配合质量检查员及监理工程师等检查人员进行验槽检查，验收合格后方可施工。
2.3技术准备
1、 砂浆、混凝土配合比经计算和试配已确定。
2、 对操作人员进行安全技术交底。
3.操作工艺
3.1工艺流程
基层处理----找标高、弹+500水平线 -----洒水湿润------冲筋、贴灰饼-----
拌制水泥砂浆或水泥混凝土 ----- 找平层施工 ------ 养护
3.2操作方法
1、 基层处理
（1） 对水泥类基层，其抗压强度不应小于1.2MPa。将基层上的落地灰、杂物等剔凿清洗干净，有油污时，用清洗剂清洗，并用清水及时冲洗干净。对光面进行毛化处理。
（2） 在预制钢筋混凝土板或空心板上铺设找平层时，对两间以上的大开间，在其支座处按设计要求做防裂的构造措施。
2、 找标高、弹线
按标高+500水平线，根据设计找平层厚度在墙上弹出找平层上皮标高线。卧室和客厅的地面标高在地面完成线以下15mm（即-15mm），公共走廊和电梯厅的地面标高在地面完成线以下35mm （即-35mm）
3、 做灰饼、冲筋
以找平层的上标高控制线为基准，根据房间大小、按双向间距不大于2m进行冲筋，用与找平层配比相同的砂浆或混凝土做灰饼，控制面层标高。有排水要求的房间，应按设计要求的坡度找坡。
作业面较大时，以灰饼为标准，按条形冲筋，用刮杠刮平，标高同灰饼，作为找平层标高的标准。
4、 拌制水泥砂浆或水泥混凝土
（1） 砂浆中水泥与砂子的体积比或混凝土的强度等级（通过试验确定配比）必须符合设计要求。
（2） 计算好拌制一盘砂浆或混凝土的材料用量，并精确计量，控制好每盘用水量
（3） 混凝土按石子 水泥 砂子 水，砂浆按砂子 水泥 水的顺序进行投料，按要求控制搅拌时间，并搅拌均匀。
5、 找平层施工
（1） 铺设找平层前，先将基层洒水湿润，但不得有明水，表面平整、将浮土清除干净，经由监理、设计及质检站人员验收合格后，方准施工垫层砼。
（2） 在已湿润的基层上刷一道水灰比为0.4~0.5的素水泥浆或界面结合剂，随刷随铺水泥砂浆或水泥混凝土，不要刷的面积过大。施工时从房间内退着往外按灰饼或冲筋铺设，铺设厚度稍高于灰饼或冲筋面。
（3） 用1：1~0.5水泥砂浆配界面剂材料扫浆，水泥砂浆拌匀，铺抹时应压实抹平，表面应提浆压光，砂浆拌合后应在1h内完成，不得任意加水。
（4） 砂浆铺设后。随即用抹子、刮杠根据冲筋面和上标高控制线找平，按面支做法的要求压光或搓毛。
（5）、第二遍压光：在水泥浆初凝前，即可用铁抹了压第二遍（此时人站在面上有脚印，但不下陷，要用水泥袋纸包裹平整木板垫脚）边压边用2m靠尺检查，要求不漏压，做到压实、压光，边角伶俐.　
（6）、第三遍压光：在水泥砂浆终凝前，此时人踩上去有细微脚印，当试抹无抹纹时，即可用灰匙抹压第三遍，压时用劲稍大一些，把第二遍压光留下的抹纹、细孔等抹平，达窖构庋故怠
（7）、砼终凝前严禁人员入内踩踏。
（8）、砼试块留置、施工记录：混凝土试件在混凝土的浇筑地点由监理旁站监督随机取样制作。
（9）、标准养护抗压试件：根据分区砼量确定，每100m3留置一组。 放置在现场标准养护室内，如现场标准养护室没能及时建立，同砼供应站联系放置在其标养室内养护。
（10）、留置试块的分类：标养试块、同条件试块、28天同条件试块、同条件600oC天试块、同一标号砼，不得少于3组的同条件28天强度试块。
（11）、现场做好施工记录。混凝土试块上书写内容为：工程名称、混凝土标号、成型时间、使用部位等。同条件试块拆模后在试块上进行编号，编号作到能区分明确，并在28天试验，保证自然状态养护
（12）、养护
找平层施工完，常温24h以内及时覆盖和洒水养护，养护期不得少于7d。
冬季节性施工
1、 冬期施工时，搅拌站、水泥库和砂、石料场应做好封闭和覆盖保温工作。搅拌混凝土应用不高于80摄氏度的热水搅拌，并掺加防冻剂（掺量由试验确定）。室内作业应做好门窗封闭，并根据 情况采暖和保温措施。
2、 冬期施工时，搅拌站、操作环境和养护温度均不得低于5摄氏度。搅拌时间适当延长，出机温度不低于5摄氏度。
4.质量标准
序号
分项
质量标准
1
主控项目
1． 找平层采用碎石或卵石的粒径不大应大于其厚度的2/3，含泥量不应大于2%；砂为中粗砂，其含泥量不应大于3%。
检验方法：观察检查和检查材质合格证明文件及检测报告。
2． 水泥砂浆体积比或水泥混凝土强度等级应符合设计要求；且水泥砂浆体积比不应小于1：3（或相应的强度等级）；水泥混凝土强度等级不应小于C15。
检验方法：观察检查和检查配合比通知单及检测报告。
3． 有防水要求的建筑地面工程的立管`套管`地漏处严禁渗漏，坡向应正确`无积水。
检验方法：观察检查和蓄水`泼水检验及坡度尺检查。
2
一般项目
1． 找平层与其下一层结合牢固，不得有空鼓。
检验方法：用小锤轻击检查。
2． 找平层表面应密实，不得有起砂、蜂窝和裂缝等缺陷。
检验方法：观察检查

3.找平层的表面允许偏差和检验方法
项目
允许偏差（mm）
检查方法
用水泥砂浆做结合层铺设板块面层
表面平整度
3
用2m靠尺和塞尺检查
标高
2
用水准仪检查
坡度
不大于房间相应尺寸的2/1000，且不大于30
用坡度尺检查

5．成品保护
1．施工中不得污染`损坏其他工种的半成品、成品。在找平层上推车运输时，应先铺脚手板车道，防止破坏找平层。运输材料时，应采取措施防止碰撞已做完的墙面、口角等。
2．施工过程中，对作业面要加以围挡，找平层搞压强度到1.2Mpa后，方准上人行走。搞压强度达到5Mpa 后，方准进行下道工序施工。
3．对压光找平层施工完后应覆盖保护，以免污染、损坏。
4、施工时应保护地漏，出水口等部位，必须临时封堵，以免灌入砂浆等造成堵塞。
6．应注意的质量问题
1、在保护层施工前应将基层上的粘结物、灰尘、油污彻底处理干净，并认真进行清洗湿润。涂刷水泥浆稠度要适宜(水灰比一般为0.4-0.5)，涂刷时要均匀、不得漏刷，面积不要过大，随刷随铺，防止空鼓
2、基层表面干净、无积水，楼板孔洞均应可靠封堵；基层为松散填充料时，应铺平振实；有防水要求的建筑地面工程，找平层施工前，应对立管、套管和地漏与楼板节点之间进行密封处理；基层有排水坡度要求时，排水坡度应符合设计要求，防止倒泛水。
3、在预制钢筋混凝土板或空心板上铺设找平层前，板缝的填嵌和防裂构造的施工应符合要求，防止治板缝纵向和楼板搁置端出现裂缝。
4、找平层内埋设暗管时，管道应固定牢固，管线密集或找平层厚度较薄时，应铺设钢板网(铅丝网)，防止在管道部位产生裂缝。
5、不同品种、不同强度等级的水泥严禁混用，砂子严禁用细砂，砂浆或混凝土的配比应准确，并搅拌均匀。按要求进行找平层的施工和养护，防止强度不足，产生起砂或起皮。
6、找平层施工时，其分格缝和纵、横向缩缝的留设及嵌缝材料应与垫层相一致，防止因垫层变形使找平层产生裂缝。
7、本地面找平的表面平整度偏差必须达到3毫米，这是质量的必须要求。
8、找平层空鼓、开裂。引起的原因是所用沙子过细，基层表面不干净，施工前未浇水或浇水不够；另一个原因基底厚薄不均或施工中局部漏压。
7、质量记录
1、水泥出厂合格证、检测报告及复试报告。
2、砂、石试验报告。
3、砂浆或混凝土配比通知单。
4、砂浆或混凝土抗压强度报告。
5、检验批质量验收记录。
6、分项工程质量验收质量。
8、安全措施
1、混凝圭振捣器使用前，必须经验查试运转合格后方可使用，开关箱内必须安装漏电保护器。振捣时，振捣手必须穿绝缘鞋、戴绝缘手套。夜间或在光线不足的地方施工时，移动照明应采用36V低压设备。
2、施工用电要符合国家现行标准《施工现场临时用电安全技术规范》JGJ46的有关规定。
3、搅拌机要专人操作，持证上岗。
4、采用垂直运输设备上料时，不得超载，运料小车的车把严禁出笼上，各楼层防护门随时关闭。
5、清理地面时，不得从窗口、阳台、预留洞口等处往下抛掷垃圾、杂物。
9、环保措施
1、 水泥应在封闭库房内储存，露天堆放应苫盖。
2、 搅拌机棚应封闭，安装喷水降尘装置，设置沉淀池，废水经沉淀后排放。
3、 大风时砂子要进行覆盖或洒水，防止扬尘。
4、 施工垃圾应通过专用通道运至楼下，并及时清运，严禁随意抛撤。
5、 砂浆或混凝土在运输及施工中，有遗撤时应及时清理，做到工完场清，清扫时设专人洒水，防止扬尘。
6、 施工中对民装袋及产生的垃圾及时清理、回收。
在城区或靠近居民生活区施工时，对施工噪声要有控制措施，夜间运输车辆不得鸣笛，减少噪声扰民。
审核人

交底人

接受交底人

1、 本表由施工单位填写，交底单位与接受交底单位各存一份。
2、 当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
