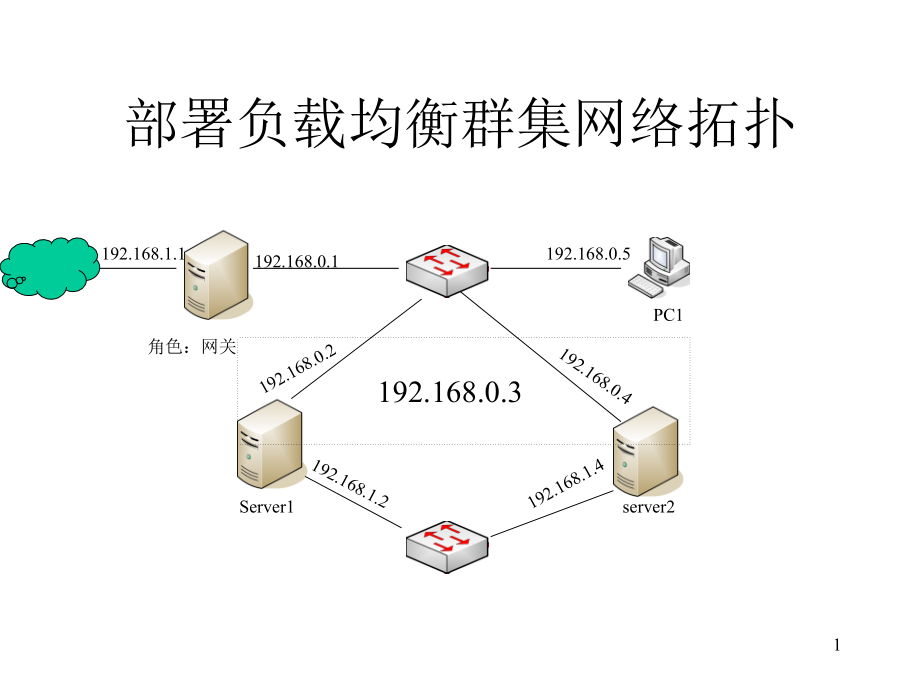

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,部署负载均衡群集网络拓扑,角色：网关,PC1,192.168.0.1,192.168.1.1,192.168.0.5,192.168.0.2,192.168.1.4,192.168.0.4,192.168.1.2,192.168.0.3,Server1,server2,1,配置目标,在,server1,和,server2,上分别配置,www,服务,将,server1,和,server2,配置成为负载均衡群集,用,PC,访问群集地址192.168.0.3，分别在下面三种情况下查看结果：,1 server1,和,server2,全部开启,www,服务,2,server1,开启,www,服务，,server2,关闭,www,服务,3,server1,开启,www,服务，,server2,关闭,www,服务,确认：两个服务器全部开启时,server1,服务；,Server,关闭时,server2,服务,2,1.配置,IP,地址,按照网络拓扑配置,IP,地址，注意设置虚拟机网卡的类型,：,Vmnet4：,server1-,卡1:192.168.0.2,server2-,卡1:192.168.0.4,PC-,卡1:192.168.0.5,Vmnet5:,server1-,卡2 :192.168.1.2,server2-,卡2 :192.168.1.4,3,2.测试默认通信,要保证,192.168.0.2,192.168.0.4,192.168.0.5,能够相互,ping,的通。,192.168.1.2,192.168.1.4,能够相互,ping,的通。,4,3.分别在,server,和,server2,上准备,www,服务,控制面板-增加或删除程序-,windows,组件-网络服务,开始-程序-管理工具-,IIS-,新建网站-设置,IP/,端口/主目录/主页文件,5,4.从,pc,上浏览两个服务器网站,6,网卡的网络负载平衡属性,注意到,server1,和,server2,的网络负载属性没有勾选,7,配置负载均衡,8,创建负载均衡群集,9,删除端口规则,10,将一个服务器加入群集,1 填入,2 单击,3 选中,也可以填192.168.1.2,11,主机参数：优先级,12,建成的群集信息,13,网卡的负载均衡属性已经改变,14,添加第二个服务器到群集,1 填入私网,IP,地址,2 单击查找群集服务器,15,在找到的群集中添加主机,1 填入,2 单击,3 选中,16,第二个主机的参数：优先级低于第一个主机,17,集群主机绑定过程可能需要1分钟,18,检查均衡配置结果,网络负载平衡属性改变,19,192.168.0.3成为两个服务器的共有,IP,地址,！两个服务器的网卡,IP,属性高级设置增加了一个共同的,IP,地址192.168.0.3,20,将两个服务器的,web,网站,IP,地址改成192.168.0.3,改成公用,IP,后重启服务,21,从,PC,上浏览192.168.0.3网站,两个服务器都开启时,server1,服务,22,从,PC,上浏览192.168.0.3网站,禁用,server1,的公用网络卡（或者关机），则,server2,提供服务,23,如果使用域名,使用域名就需要指定域名服务器，并配置,IP,地址192.168.0.3对应的域名,24,总结,通过网络均衡配置为两个服务器上的两个网卡192.168.0.2和192.168.0.4分配一个共有的,IP,地址192.168.0.3，采用多播方式；,当网络发出信息给192.168.0.3是采用多播方式分别传递给192.168.0.2和192.168.0.4,192.168.0.2优先级较高，默认直接响应；,192.168.0.4优先级次之，在等待一段时间发现优先级高的服务器没有应答后就启动应答。,网站实际上是用特定的共有地址而已；谁先响应则是由优先级来定的,25,
